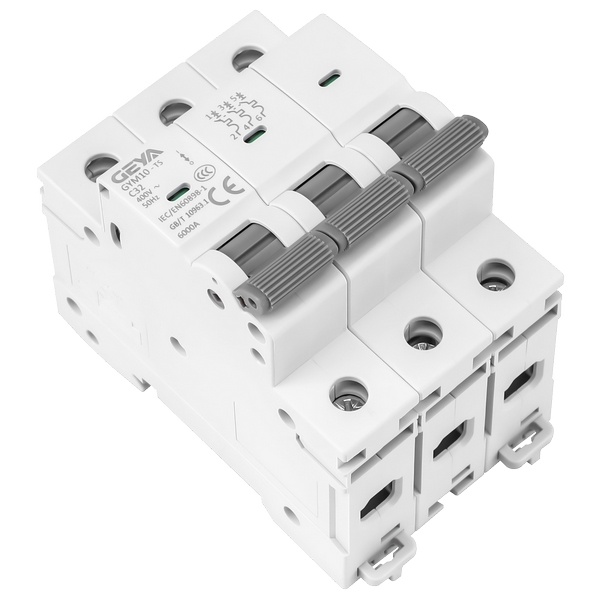

GYM10-TS小型断路器

在电气配置中选择GYM10-TS，意味着为您的电路系统选择了坚实的保护。其出色的

分断能力、坚固的机械结构与广泛的认证认可，使其能够从容应对工业、商业及民用住

宅等各种复杂用电环境中的挑战，用电安全与稳定。

GYM10-TS小型断路器产品优势：

1、分断可靠性高：灭弧室采用11片灭弧栅片设计，能快速有效地熄灭电弧，在短路

发生时安全可靠地分断电路。

2、结构坚固耐用：外壳用料扎实，内部通过6个铆钉加固，整体结构紧凑牢固，机械寿

命高达20000次，经久耐用。

3、电气性能稳定：线圈线径加粗设计，有效降低运行时的温升，减少因过热引发的故

障，延长产品使用寿命。

4、安全认证齐全：除了符合主流国家标准外，重点获得了巴西NCC认证，满足特定市场

的准入要求。

5、定制灵活便捷：提供丰富的规格选项（如1P+N、3P+N）和定制化服务（如外壳、

手柄颜色），并可选择带汇流排或透明标识片，满足多样化安装与使用需求。

GYM10-TS小型断路器产品特点：

1、稳健结构：加厚外壳与内部6个铆钉的加固设计，赋予了产品更高的机械强度和稳定

性。

2、人性化设计：手柄带有防滑条，操作时手感舒适，启闭状态清晰易辨。

3、持久标识：产品商标与参数均采用激光打标，字迹清晰、永久保留，方便识别与追

溯。

4、高可靠性部件：止动件设计科学，动作可靠，进一步提升了产品的操作精准性与安

全性。

5、灵活配置：

- “TS”含义：T代表无汇流排，S代表分断能力为6kA。

- 可选配透明标识片，方便用户插入自定义标签，便于线路管理。

- 提供1P、2P、3P、4P等多种选择。

GYM10-TS小型断路器产品应用：

GYM10-TS小型断路器适用范围广泛，是工业厂房、商业大厦、高层住宅及民用住宅

等场合配电箱、控制柜及终端电路的理想保护选择，为各类用电设备与线路提供有效的

过载和短路保护。

1、额定电流(In):1、2、3、4、6、10、16、20、25、32、40、50、63

2、额定电压(Ue):1P:240/415V~;2P-4P:415V

3、工作频率：50/60Hz

4、脱扣曲线：B、C、D

5、分断能力：3kA、4.5kA、6kA

6、Poles：1P、2P、3P、4P

7、机械寿命：20000次

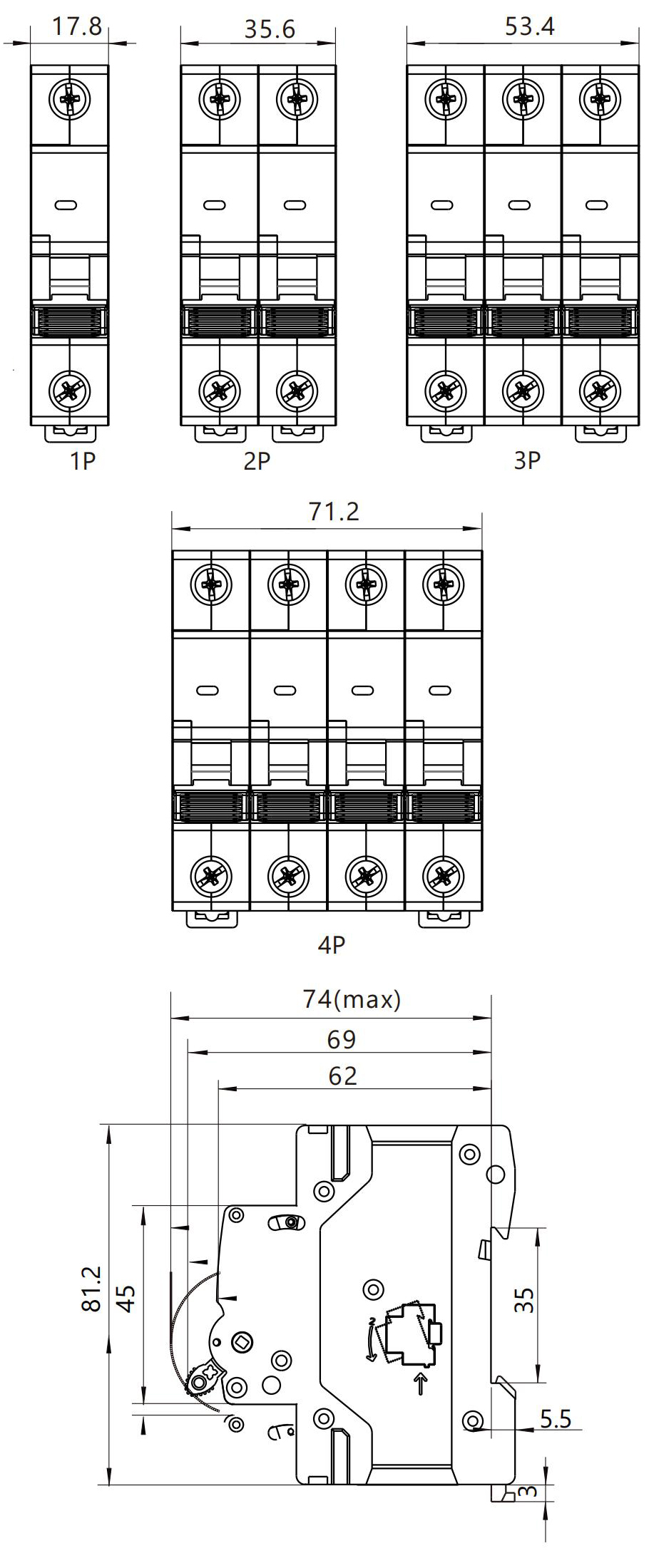

GYM10-TS小型断路器产品尺寸：

GYM10-TS小型断路器温度补偿：

当环境温度不是基准温度30度时，参考修正系数如下：
