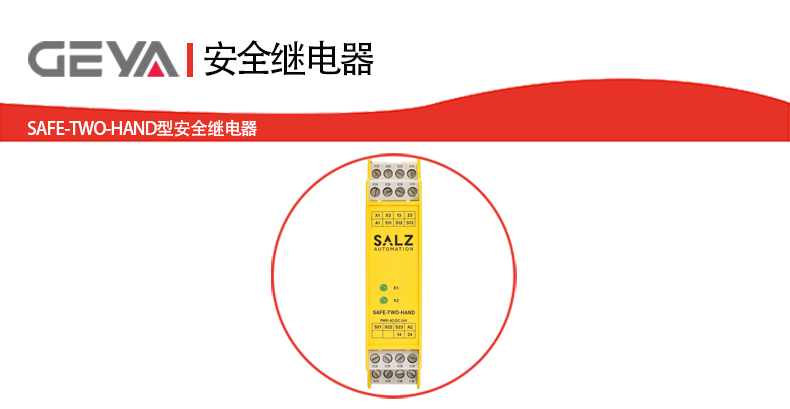

SAFE-TWO-HAND型安全继电器产品特点：
1、2个非延时安全触点
2、输出触点的循环监控
3、连接双手按钮
4、用于外部接触器或扩展模块的反馈回路
5、LED状态指示灯
6、短路监控和接地故障监控
7、安全等级高达 PL e/SILCL 3/类别4/类型IIIC (EN ISO 13849-1/EN 62061/EN ISO
13851)

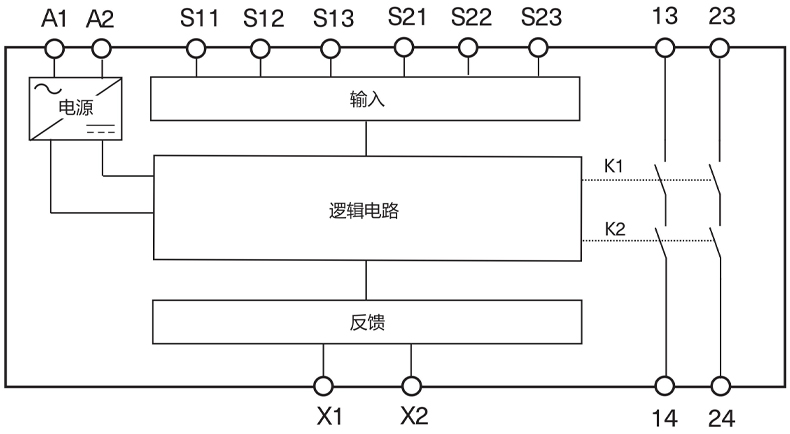

SAFE-TWO-HAND型安全继电器产品功能：
SAFE-TWO-HAND型安全继电器产品应用：
双手按钮的布置必须按照标准EN ISO 13851 和 DIN EN ISO 13855进行设计，以防止
意外启动或简单绕过安全功能。 SAFE-TWO-HAND 单元用于连接双手按钮，一个常开或
一个常闭触点。

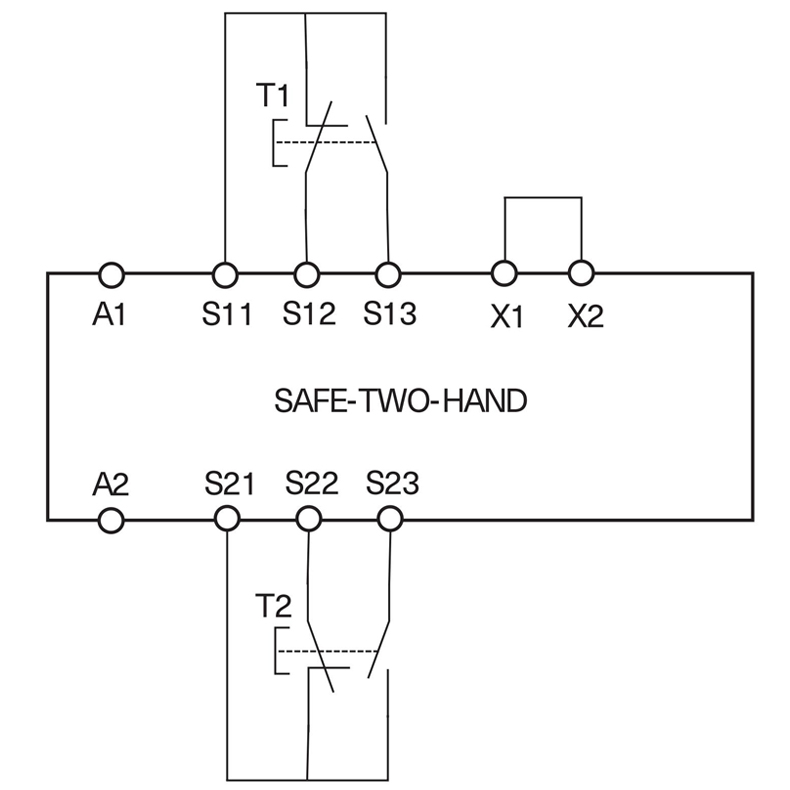

图1：根据类型IIIC的双手按钮接线
SAFE-TWO-HAND型安全继电器反馈回路：

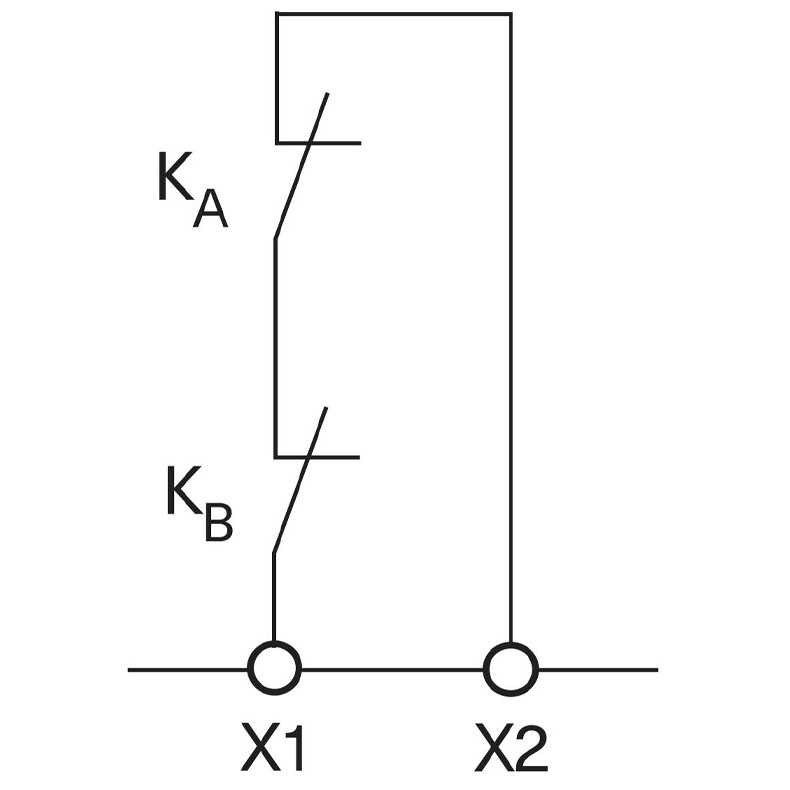

图2：自动启动的反馈回路。反馈回路监控接触器或扩展模块
SAFE-TWO-HAND型安全继电器反馈回路：
| 符合标准 | EN ISO13851,EN 60204-1,EN ISO 13849-1,EN 62061 |
| 工作电压 | AC/DC 24V+/-10 % |
| 功耗 | AC3.5 VA/DC1.5W |
| 额定供电频率 | 50-60 Hz |
| 在S11和S22处的控制电压 | DC 24 V |
| 控制电流 | 通常为2×40 mA |
| 非延时安全触点 | 2 NO |
| 开关电压 | AC 250V |
| 安全触点的触点容量 6个开关循环/分钟 | 阻性负载：AC250V/8A,2000VA AC-15:AC250V/3A 阻性负载：DC30V/8A,240W DC-13:DC24V/3A |
| 通过触点的总电流 | 12 A |
| 小接触负载 | 5V,10 mA |
| 外部保险丝 | 10 AgG |
| 释放按钮后安全继电器的释放时间 | <20 ms |
| 按钮启动后的响应延迟 | <20 ms |
| 同步时间 | 0.5s |
| 控制线长度 | 1,000m@0.75 mm² |
| 线宽 | 0.14～2.5 mm² |
| 紧固力矩(min./max.) | 0.5 Nm/0.6 Nm |
| 触点材料 | AgSnO |
| 机械寿命 | 1x107次 |
| 测试电压 | 2.5kV(控制电压/触点) |
| 额定冲击耐受电压，泄漏路径/气隙 | 4kV(DIN VDE 0110-1) |
| 额定绝缘电压 | 250V |
| 污染等级/过电压类别 | 2/3(DIN VDE 0110-0) |
| 防护等级 | IP20 |
| 环境温度范围 | -15℃ to +60℃(max.+40 ℃ for AC use) |
| 存储温度范围 | -15℃ to+85℃ |
| 海拔高度 | ≤2,000m |
| 重量 | 约190 g |
| 根据EN 60715的安装DIN导轨 | TH35 |
