WTL系列机械脉冲继电器产品特点：
产品能够实现远程控制线路，通过触点的转换控制照明电路，其电路的组成为：
1、白炽灯、卤素灯等(电阻性负载)
2、荧光灯、放电灯等(电感性负载)
3、符合标准：GB/T21711.

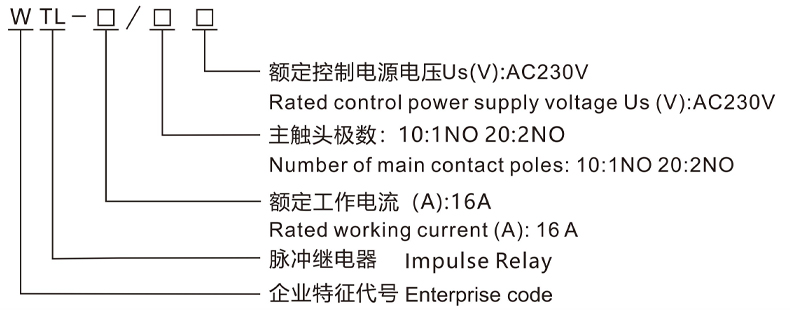

WTL系列机械脉冲继电器型号及含义：
WTL系列机械脉冲继电器正常工作和安装条件：
温度范围 Temperature range | -25℃~+55℃ |
污染等级 Pollution levels | 污染等级I Pollution levels I |
安装位置 Installation position | 任意Arbitrary |
防护等级 Protection grade | IP20 |
过电压类别 Overvoltage category | Ⅱ |
WTL系列机械脉冲继电器技术参数：
| 耗散功率(脉冲持续时间内) Dissipated power (within pulse duration) | 1,2P:19 VA |
| 带指示灯的按钮控制 Button controlwith indicator light | 电流3 mA |
| 动作时间(20℃,额定电压) Actuation time(20℃,Rated voltage) | ≤20ms |
| 冲击(稳定性) Shock resistance(Stability) | 加速度100m/s,脉冲持续时间11ms Accelerated100m/s,Pulse duration 11ms |
| 振动 Vbration | 双振幅1mm,(10~55)Hz Double-amplitude 1mm,(10~55)Hz |
| 安装方式 Installation method | 35mm导轨式35mm Rail type |
| 外形尺寸(mm) Boundary dimension(mm) | 86×72×18 |
| 主电路额定电压(Ue)1P,2P Rated voltage of main circuit (Ue):1P,2P | 24...250VAC |
| 频率 Frequency | 50 Hz或60 Hz |
| 每分钟操作次数 Maximum operations per minute | 5 |
| 每天开关次数 Maximum switching times per day | 100 |
| 脉冲电压持续时间 Pulse voltage duration | 50ms≤t<1s(推荐200ms) 50ms≤t<1s (Recommend200ms) |
| 电压范围 Voltage range | 85%～110% |
| 触点负载(阻性) Contact load(resistive) | WTL-16:16A 250VAC |
| 开关电压 Max.Switching Voltage | 250VAC |
| 开关电流 Max.Switching current | WTL-16:16A |
| 切换功率 Max.Switching power | WTL-16:4000VA 448W |
| 电气寿命(次) Electrical life(Times) | 1×10⁵ |
| 机械寿命(次) Mechanical life(Times) | 2×10⁵ |
WTL系列机械脉冲继电器规格参数：

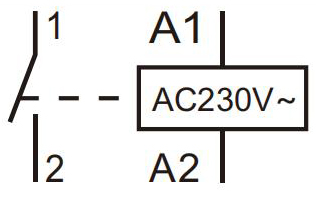

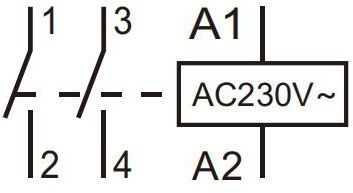

| 规格型号Type specification | 额定电流 Rated current | 线路图Circuit diagram | 控制电压 Control voltage |
| WTL-16/10 | 16A |  | 24VAC/12VDC 48VAC/24VDC 230VAC/110VDC |
| WTL-16/20 | 16A |  |

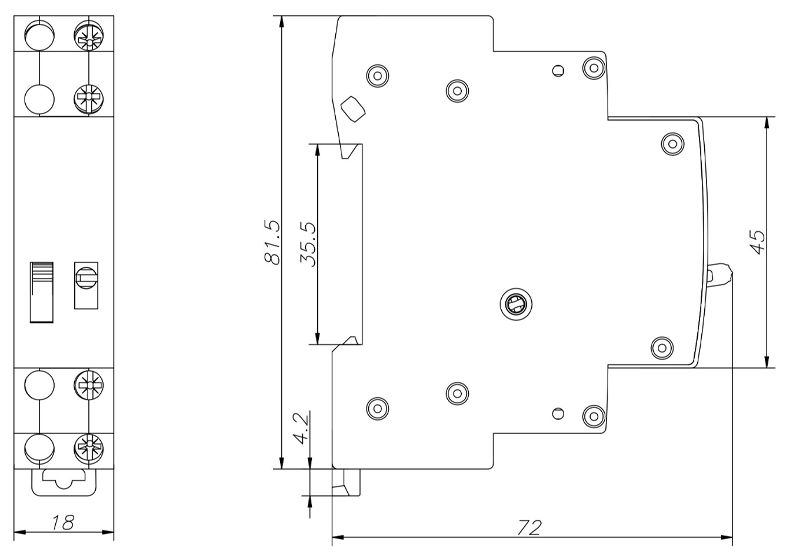

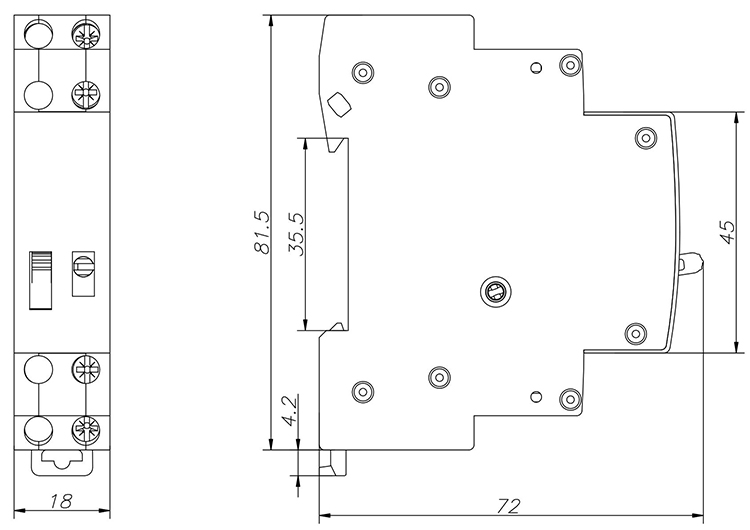

WTL系列机械脉冲继电器产品尺寸：

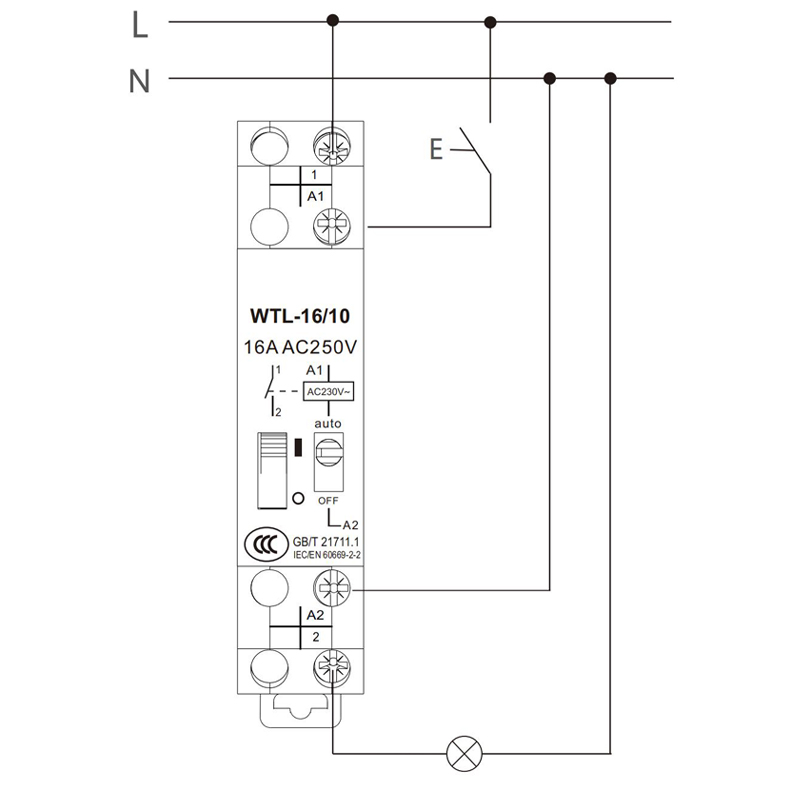

WTL系列机械脉冲继电器产品接线：
