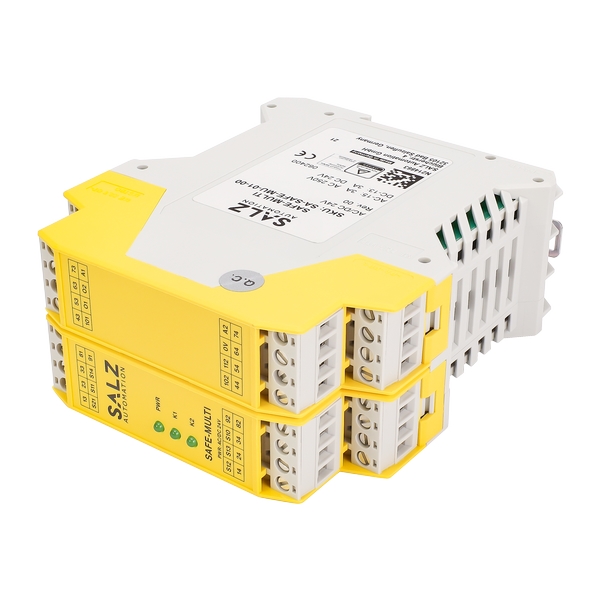

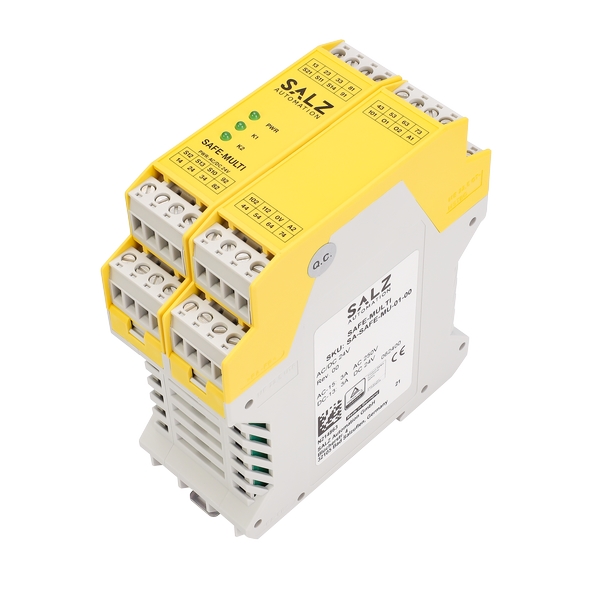

SAFE-MULTI型功能安全继电器

SAFE-MULTI型功能安全继电器产品特点：

1、7个非延时安全触点。

2、4个辅助继电器和2个辅助半导体输出。

3、连接：

    → 紧急停止按钮

    → 机械安全开关

    → 非接触式安全开关

    → 带OSSD输出的安全组件

4、控制：单通道或双通道。

5、外部接触器或扩展模块的反馈回路。

6、输出触点的循环监控。

7、LED电源和状态指示灯。

8、自动或手动启动。

9、短路监控和接地故障监控。

10、高达PLe/SILCL3/类别4 (EN ISO 13849-1/EN 62061/EN 61508)

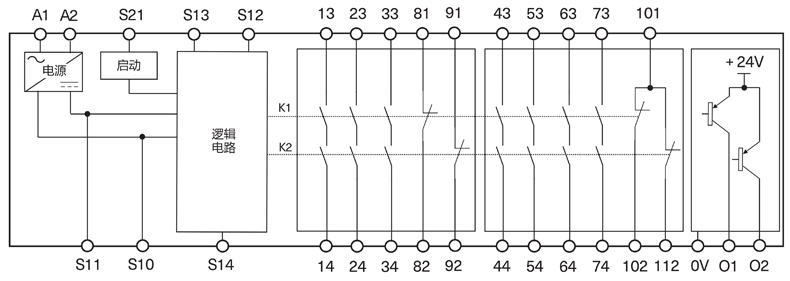

SAFE-MULTI型功能安全继电器产品功能：

SAFE-MULTI型功能安全继电器产品应用：

根据应用或EN ISO 13849-1的风险评估结果，设备必须按照图1-图10中所示进行接线。

警告：为了激活接地故障监控，必须仅将PE连接到符合EN 60204-1的电源单元。

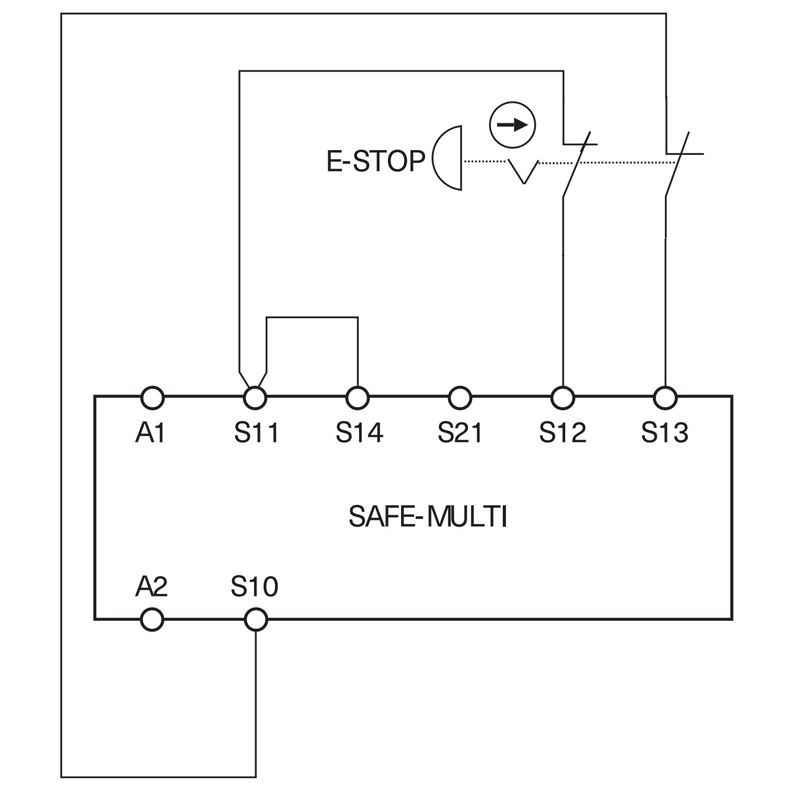

图1：带短路和接地故障监控的双通道急停(高达PL e/SIL 3，类别4)

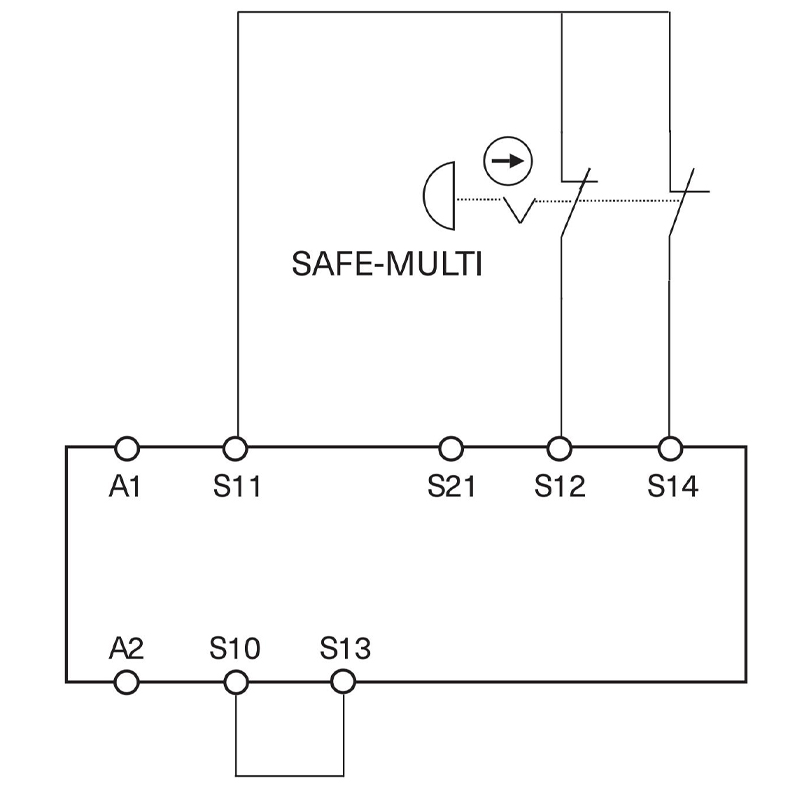

图2：带接地故障监控的双通道急停(高达PL d/SIL 2，类别3)

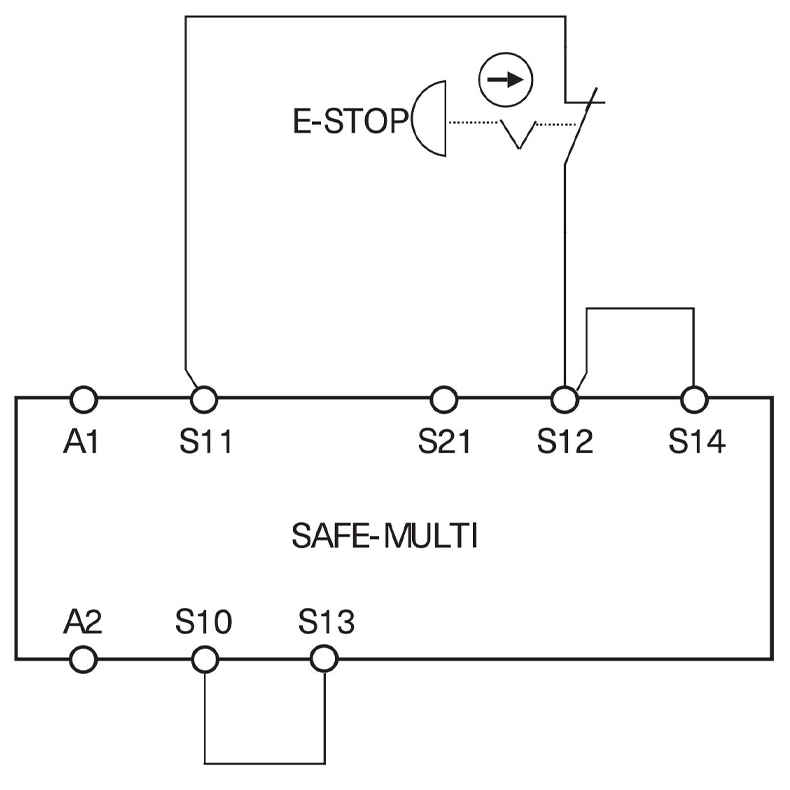

图3：带接地故障监控的单通道急停(高达PL c/SIL 1，类别1)

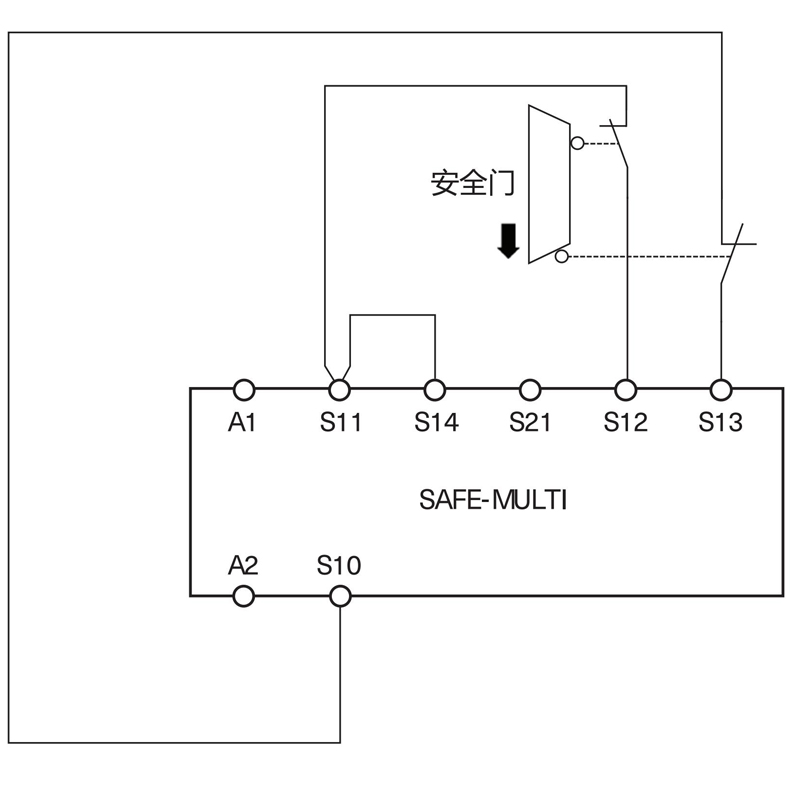

图4：带短路和接地故障监控的双通道安全防护监控(高达PLe/SIL 3，类别 4)

图5：带PNP输出/OSSD输出的双通道急停，带有自己的短路监控( 高达PLe/SIL3，类别4)

先决条件：信号发生器满足PL e/SIL 3的要求

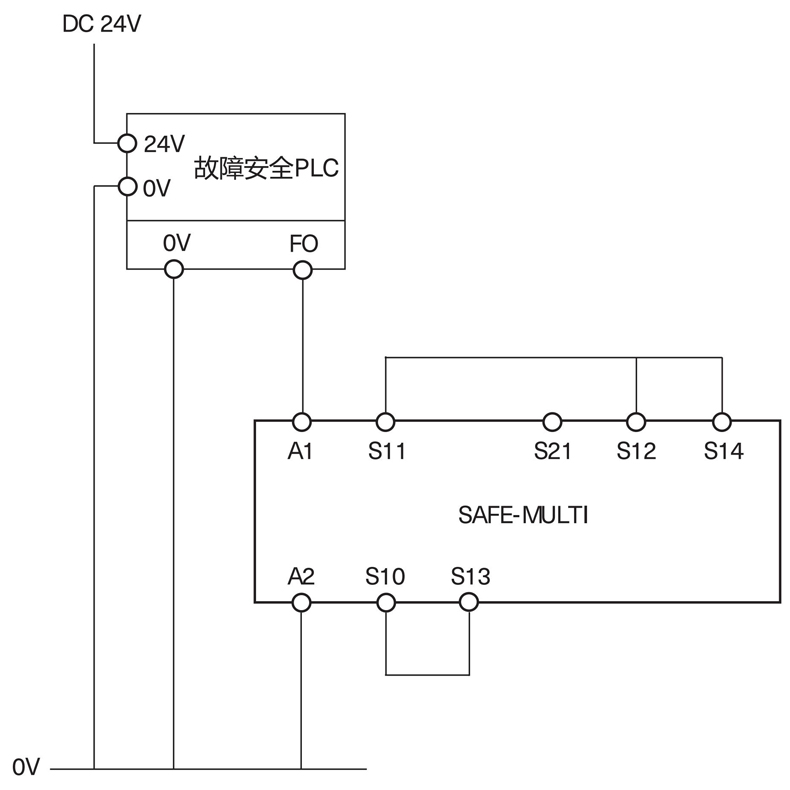

图6：连接到安全PLC (高达PL e/SIL 3，类别4)

先决条件：安全PLC输出满足要求的安全等级，并且可以排除PLC输出和SAFE-ESTOP

之间的断短路（例如，电气设备内部的接线. – 参见 EN ISO 13849-2，表 D4)。

警告：失去功能安全！

对于根据图4和图5的应用，需要注意以下几点：

信号发生器和SAFE-MULTI的接地电位相同。

必须信号发生器发出的任何接通脉冲（光测试）不会导致安全继电器的短暂激活，

因此应基本上禁用。

SAFE-MULTI型功能安全继电器启动行为：

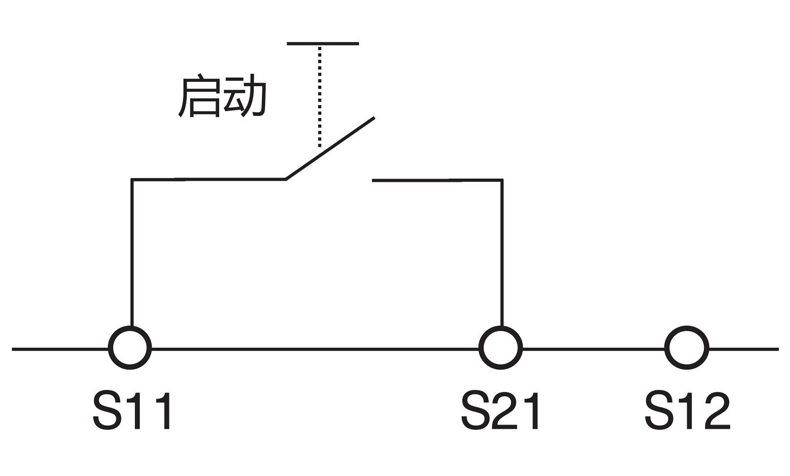

图7：监控的手动启动。监控在闭合安全开关之前，启动按钮是否已经打开。

先决条件：电源不得中断

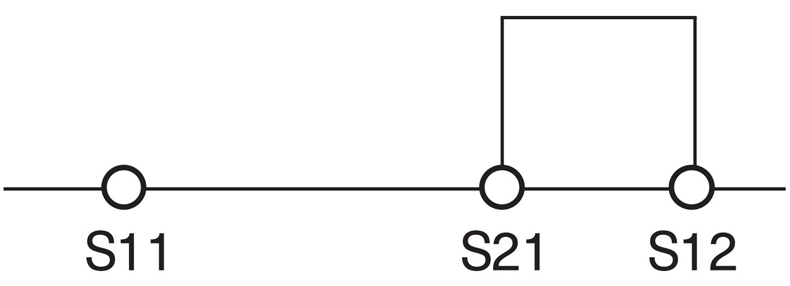

图8：自动启动。闭合S12 和 S13/S14安全开关时的允许延时：

S12在S13/S14之前：300ms

S13/S14在S12之前：无限制

警告：安全触点将在通电时立即激活

SAFE-MULTI型功能安全继电器反馈回路：

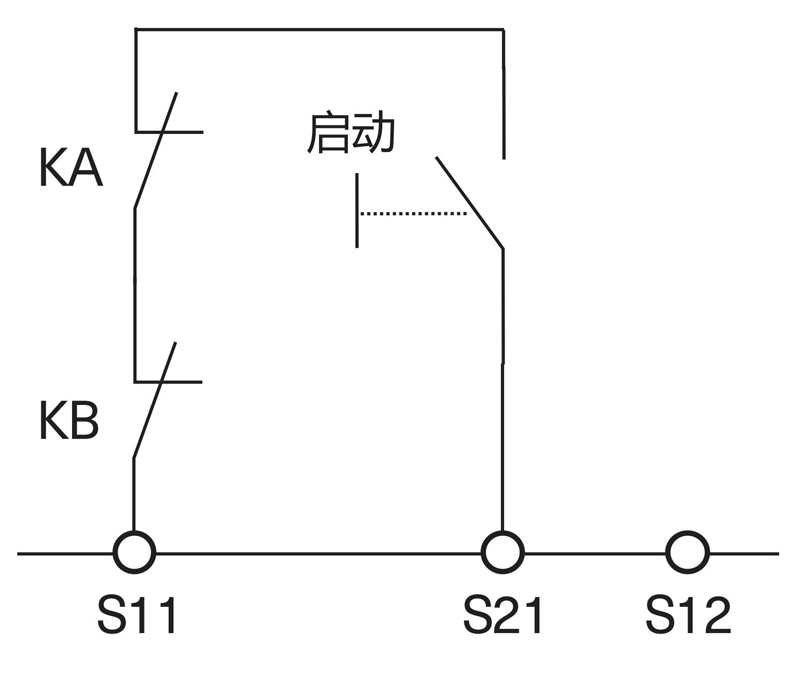

图9：监控手动启动的反馈回路。反馈回路监控接触器或扩展模块

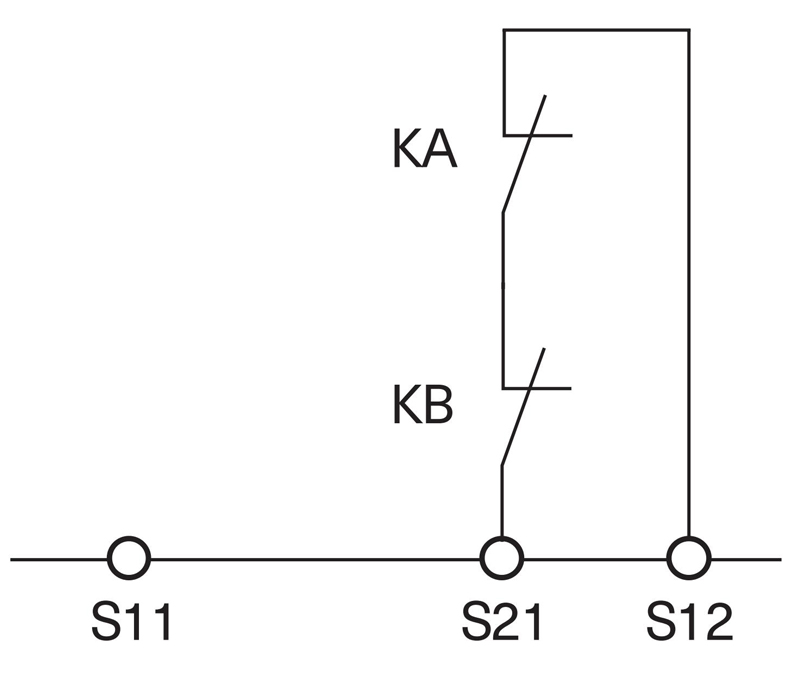

图10：自动启动反馈回路。反馈回路监控接触器或扩展模块

SAFE-MULTI型功能安全继电器技术参数：
