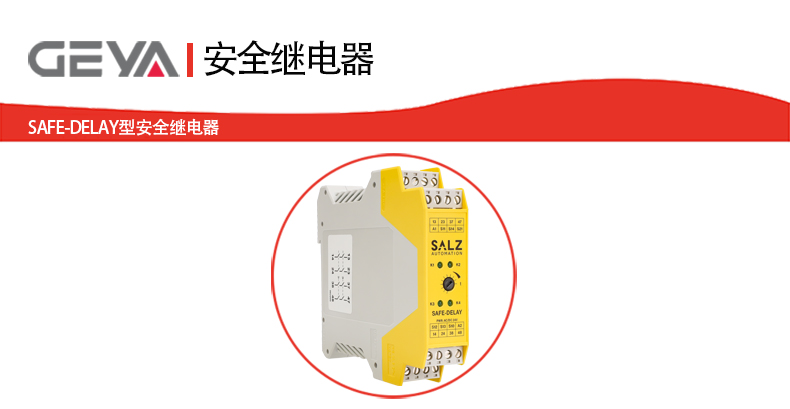

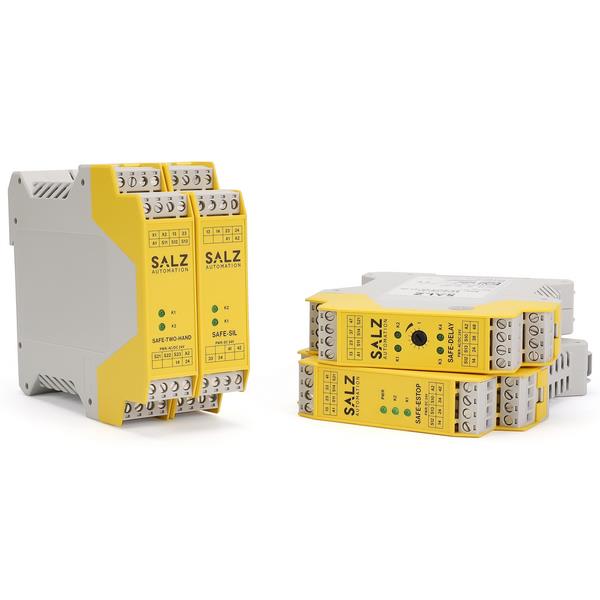

SAFE-DELAY型功能安全继电器产品特点：
1、2个非延时安全触点
2、2个延时触点
3、连续可调的延时(1 - 30 s)
4、连接：
4.1紧急停止按钮
4.2机械安全开关
4.3非接触式安全开关
4.4带OSSD输出的安全组件
5、控制：用于外部接触器或扩展模块的单通道或双通道反馈回路
6、循环监控输出触点LED电源和状态指示灯
7、自动或手动启动
8、短路监控和接地故障监控
9、高达 PL e/SILCL 3/类别4(EN ISO 13849-1/EN 62061)

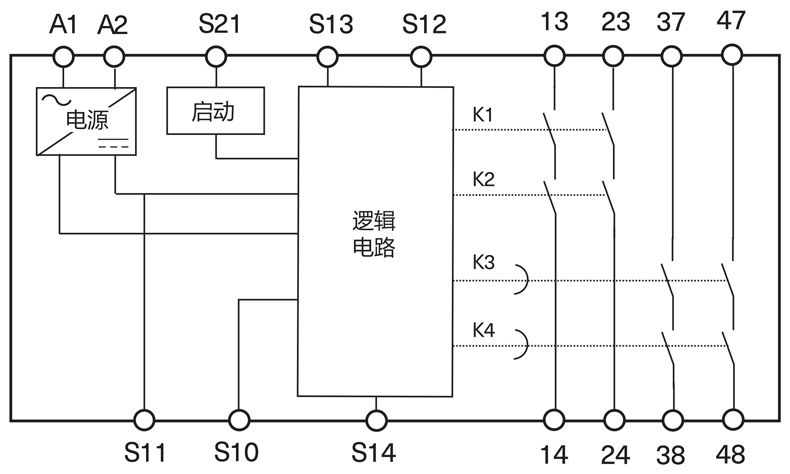

SAFE-DELAY型功能安全继电器产品功能：
SAFE-DELAY型功能安全继电器产品功能：
根据应用或EN ISO 13849-1的风险评估结果, 设备必须按照图1 -图9所示进行接线。非
延时触点13/14, 23/24可用于PL e, 类别4, 延时安全触点37/38, 47/48 可用于
PL e, 类别3。
警告：为了激活接地故障监控，PE必须仅连接到符合EN 60204-1的电源单元。

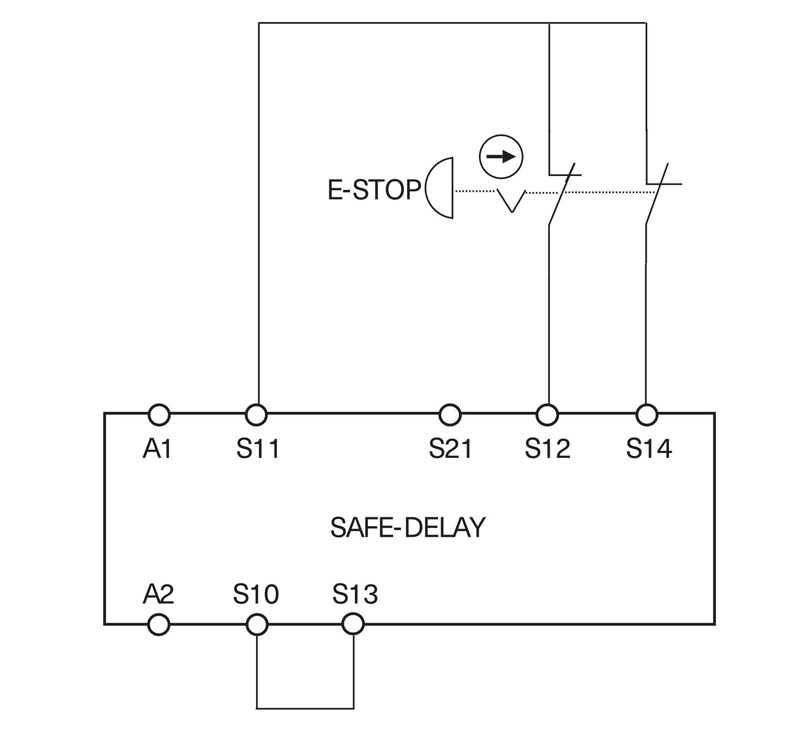

图1：带短路和接地故障监控的双通道急停( PLe/SIL3，类别 4)
图2：带接地故障监控的双通道急停(PLd/SIL2，类别3)

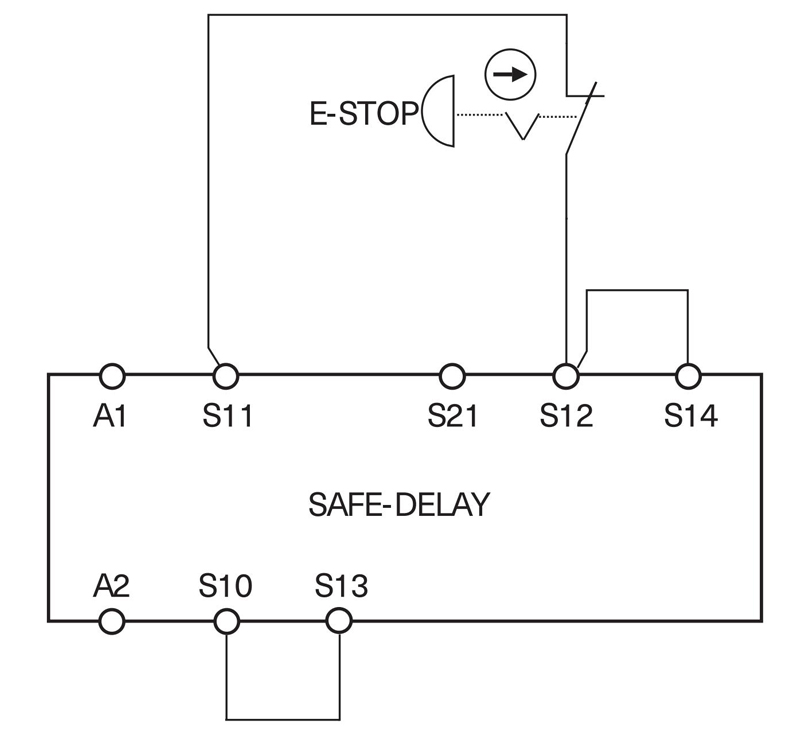

图3：带接地故障监控的单通道急停(PL c/SIL 1，类别 1)

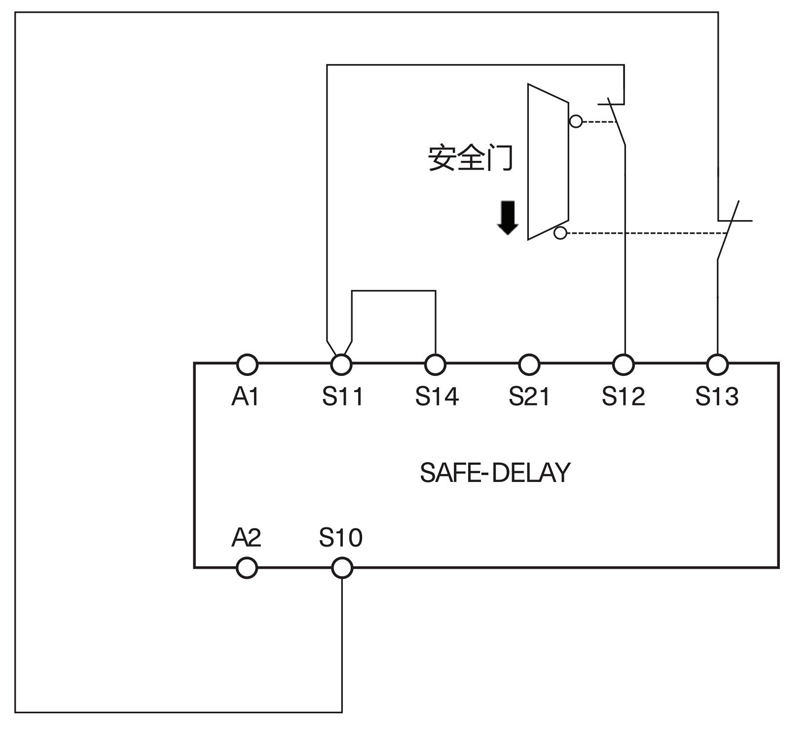

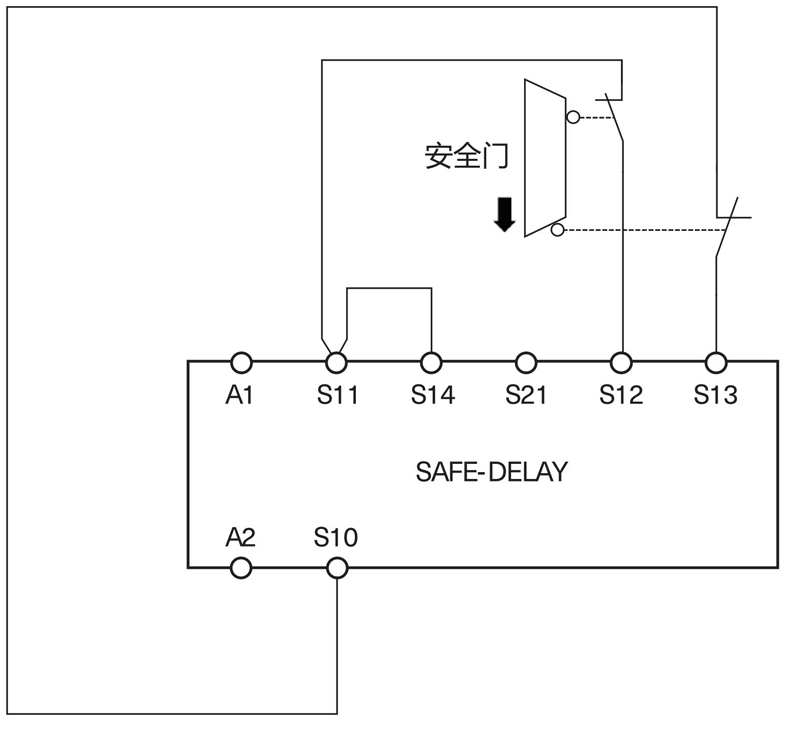

图4：带短路和接地故障监控的双通道安全防护监控(PLe/SIL 3，类别 4)

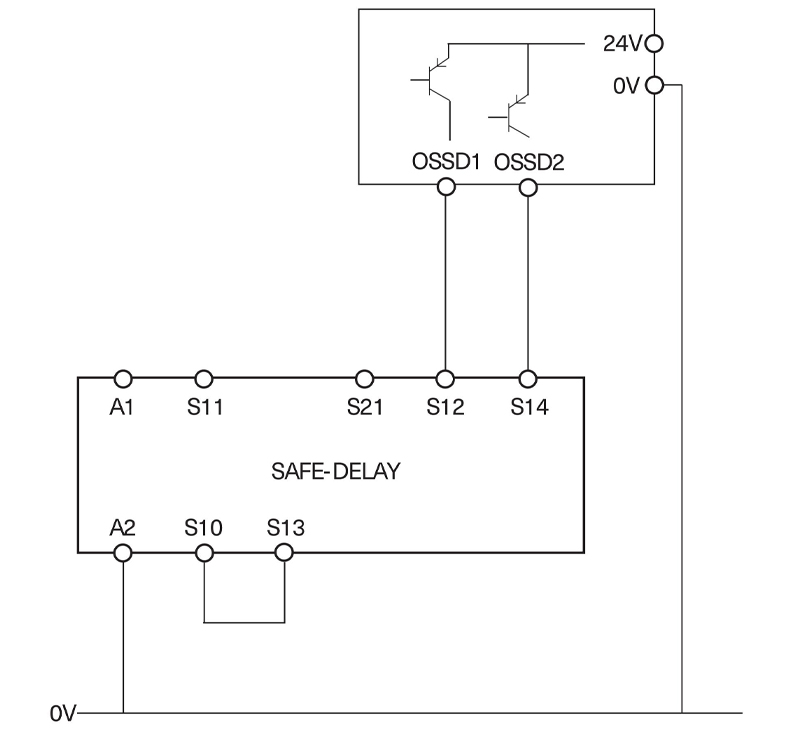

图5：带PNP输出/OSSD输出的双通道急停，带有自己的短路监控(PLe/SIL3，类别
4)
警告：失去功能安全！
对于根据图5的应用，需要注意以下几点：
信号发生器和SAFE-DELAY的接地电位相同。
必须信号发生器发出的任何接通脉冲（光测试）不会导致安全继电器的短暂激活，
因此应基本上禁用。
SAFE-DELAY型功能安全继电器启动行为：

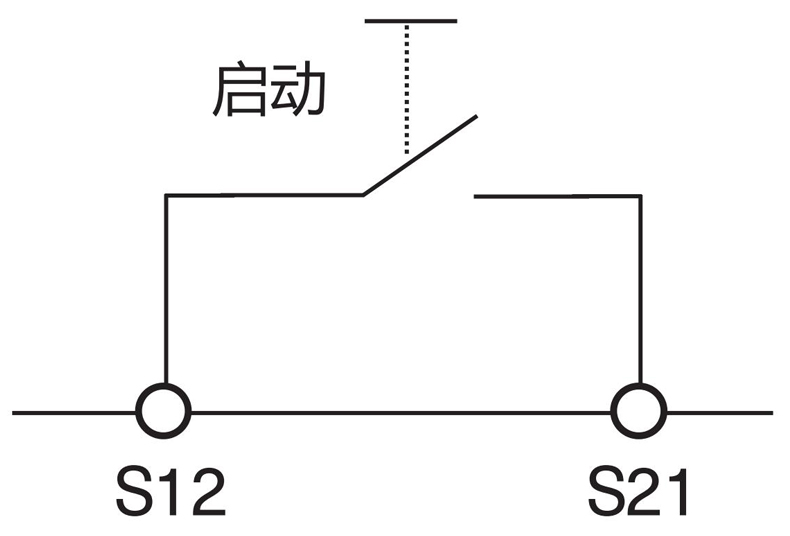

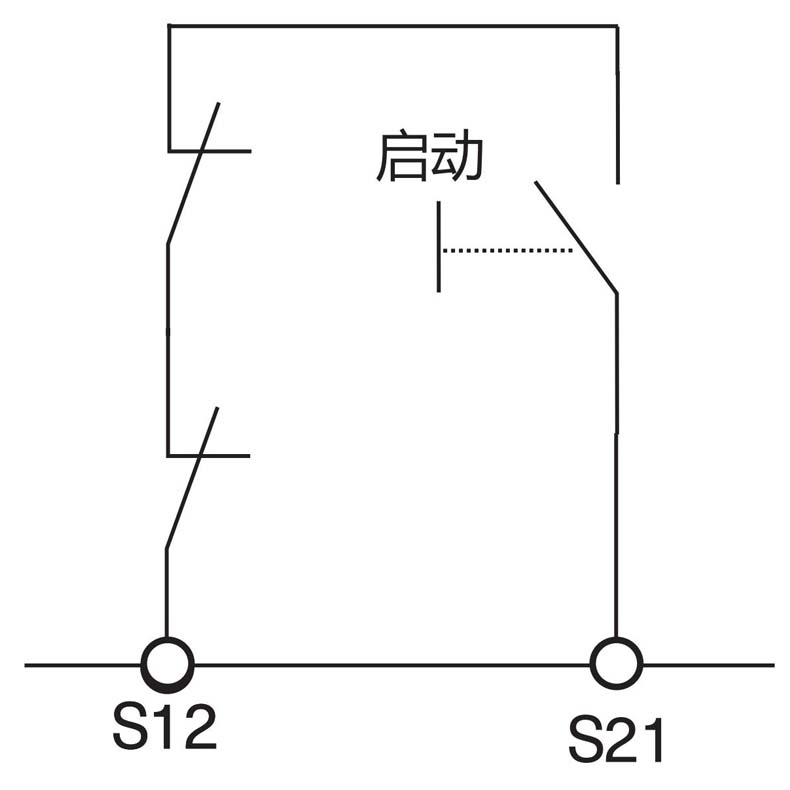

图6：手动启动

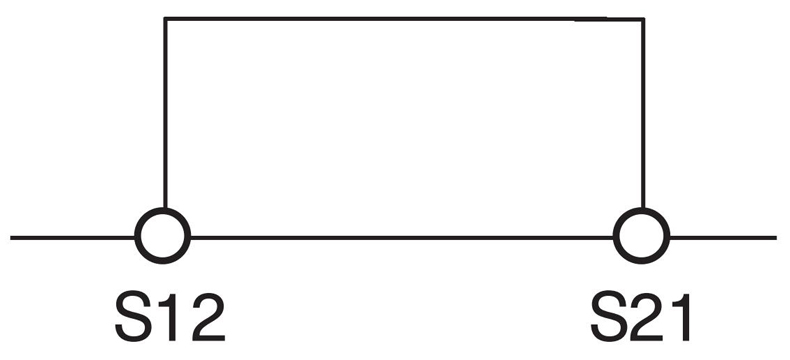

图7：自动启动。在S12和S13处闭合安全开关时的允许延迟。
S12在S13之前：300 ms
S13在S12之前：无限制
警告：安全触点在通电时将会立即激活
SAFE-DELAY型功能安全继电器反馈回路：

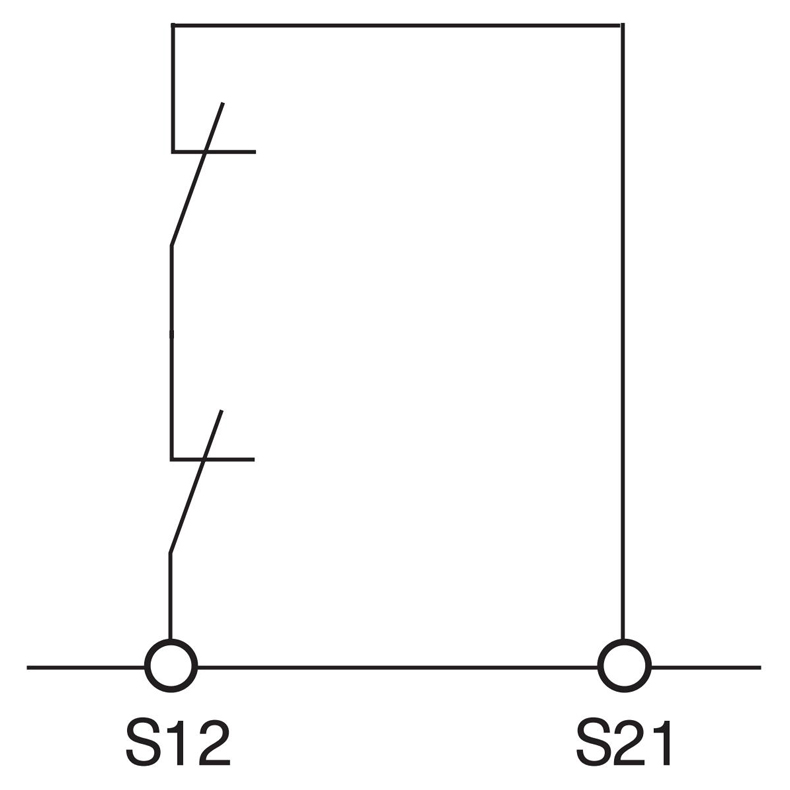

图8：监控手动启动的反馈回路。反馈回路监控接触器或扩展模块
图9：自动启动反馈回路。反馈回路监控接触器或扩展模块
SAFE-DELAY型功能安全继电器技术参数：
| 符合标准 | EN 60204-1;EN ISO 13849-1;IEC 62061 |
| 工作电压 | AC/DC24V+/-10% |
| 功耗 | AC 5.3 VA/DC4.7W |
| 额定供电频率 | 50-60 Hz |
| S11处的控制电压 | DC24V |
| 控制电流 | 通常为190 mA |
| 非延时安全触点 | 2 NO |
| 延时安全触点 | 2 NO |
| 开关电压 | AC 250 V |
| 安全触点的触点容量 6个开关周期/分钟 | 阻性负载：AC250V/8A,2000VA AC-15:AC250V/3A 阻性负载：DC30V/8A,240W DC-13:DC24V/3A |
| 通过触点的总电流 | 15 AI多个设备在负载之下紧密布置，在环境温度T=20℃下的总电流：9A;在T=30℃下：3A;在T=40℃下：1A;否则，两个设备之间必须保持5mm的距离。 |
| 小接触负载 | 5V,10 mA |
| 外部保险丝 | 10 AgG |
| 接通延时 | <30 ms |
| 关断延时(可调) | 30 ms～30 s |
| 恢复时间 | <500ms |
| 控制线的长度 | 1,000m @0.75 mm² |
| 线宽 | 0.14～2.5 mm² |
| 紧固力矩(min./max.) | 0.5 Nm/0.6 Nm |
| 触点材料 | AgSnO₂ |
| 机械寿命 | 1x107次 |
| 测试电压 | 2.5 KV(控制电压/触点 |
| 额定冲击耐受电压，泄漏路径/气隙 | 4 kV(DIN VDE0110-1) |
| 额定绝缘电压 | 250V |
| 污染等级/过电压类别 | 2/3(DIN VDE 0110-0) |
| 防护等级 | IP20 |
| 环境温度范围 | -15℃~+40℃ |
| 存储温度范围 | -15℃~+85℃ |
| 海拔高度 | ≤2,000m |
| 重量 | 约250g |
| 根据EN 60715的安装DIN导轨 | TH35 |
