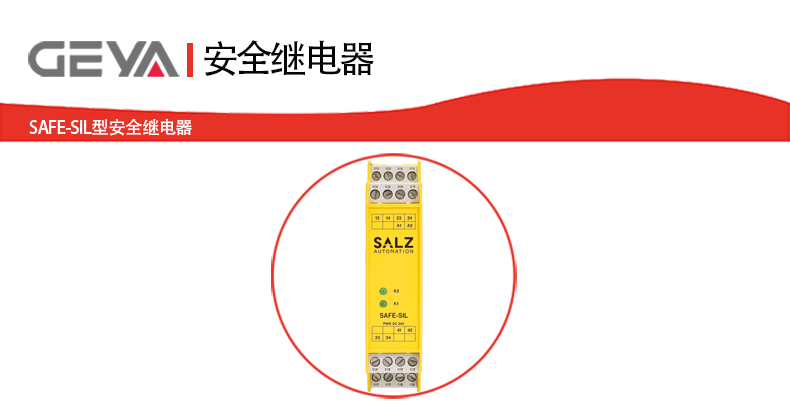

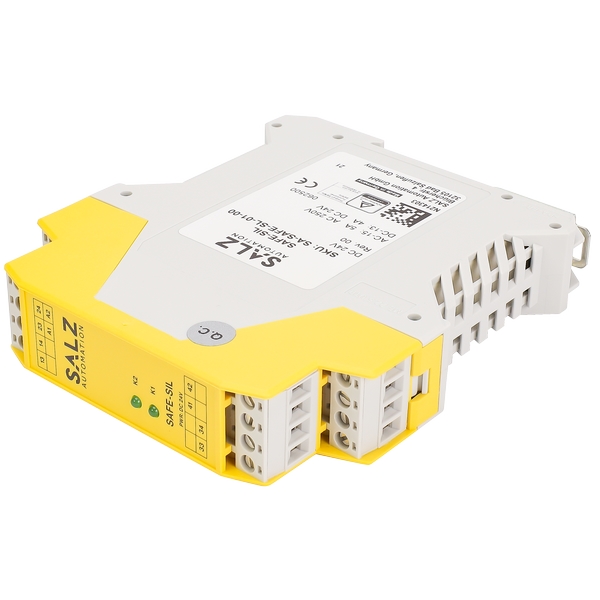

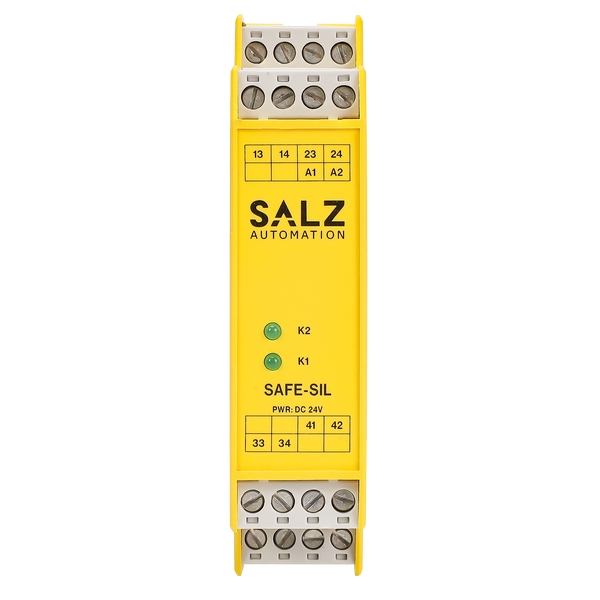

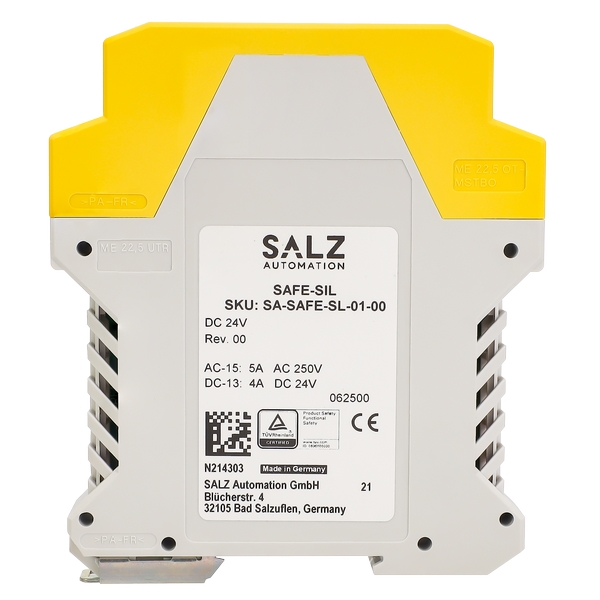

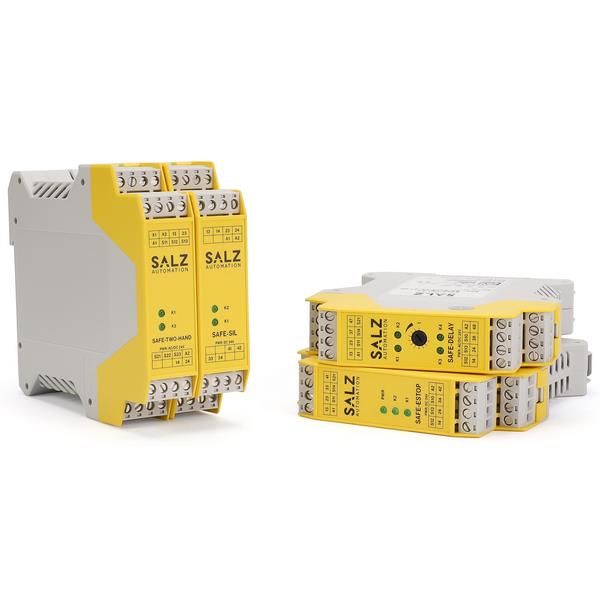

SAFE-SIL功能安全继电器



SAFE-SIL型安全耦合继电器产品特点：

1、3个非延时安全触点

2、1个非延时辅助触点

3、安全信号耦合用于电流隔离和功率调整

4、LED状态指示灯

5、自我监控

6、自动启动

7、高达PLe/SILCL3/类别4 (EN ISO13849-1/EN 62061/EN 61508)

SAFE-SIL型功能安全继电器产品功能：



SAFE-SIL型安全耦合继电器产品应用：

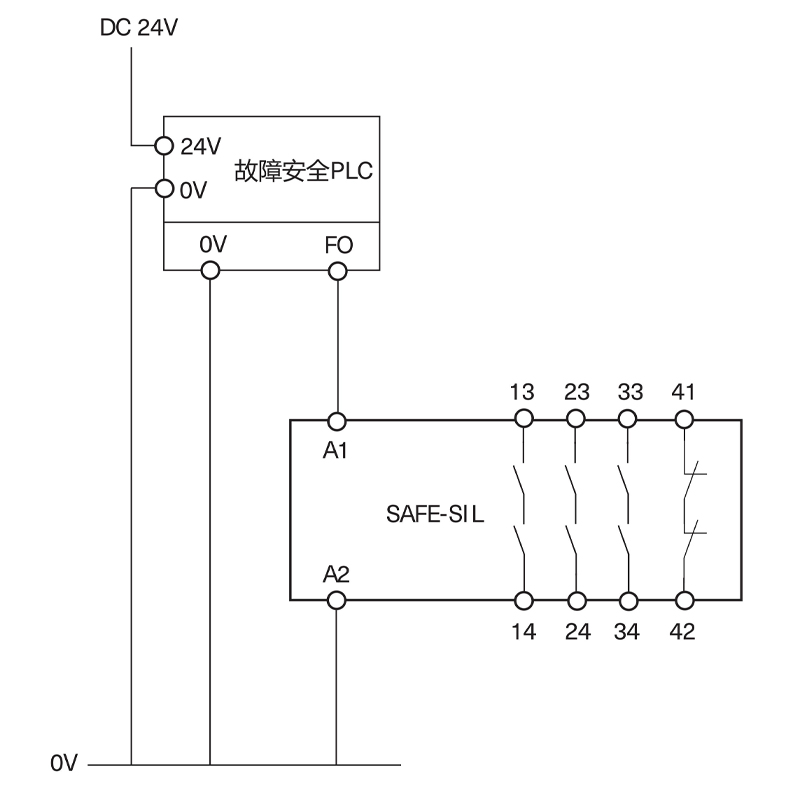

图1:SAFE-SIL作为故障安全PLC输出的耦合继电器

带故障安全PLC输出的单通道控制。(类别4,高达PLe/SILCL3,如果安全输出符合PLe/SILCL3,

并且可以排除安全输出和SAFE-SIL的A1之间的线路间短路-请参阅建议)

注意：接通控制线将立即激活安全触点。A2是开关电压AI的正确参考电位。

建议：根据ISO 13849-2,必须在低防护等级为IP54的防短路控制柜中进行接线。例如，

EN IS013849-2,表 D4-根据EN 60204-1在电气安装空间内布线。

无需监控SAFE-SIL的反馈回路。但是，如果应用需要反馈回路，则可以通过将反馈连接

到辅助触点41-42来实现。

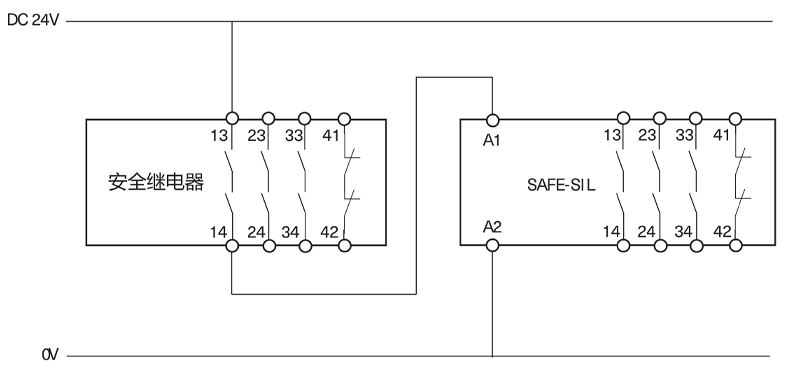

图2:SAFE-SIL作为扩展模块-通过安全继电器触点进行控制

接线为基本设备的触点扩展(类别4,高达PLe/SILCL3,如果安全输出满足PLe/SILCL3,并且

可以排除安全输出和SAFE-SIL的A1之间的线路短路-请参阅建议) 注意：接通基本设备将会

立即激活安全触点。

建议：根据EN ISO 13849-2,必须在具有IP54低防护等级的防短路控制柜中进行接线。

例如，EN ISO 13849-2 表D4-根据EN 60204-1在电气安装空间内布线。

无需监控SAFE-SIL的反馈回路。但是，如果应用需要反馈回路，则可以通过将反馈连接

到辅助触点41-42来实现(见图3或图4)。

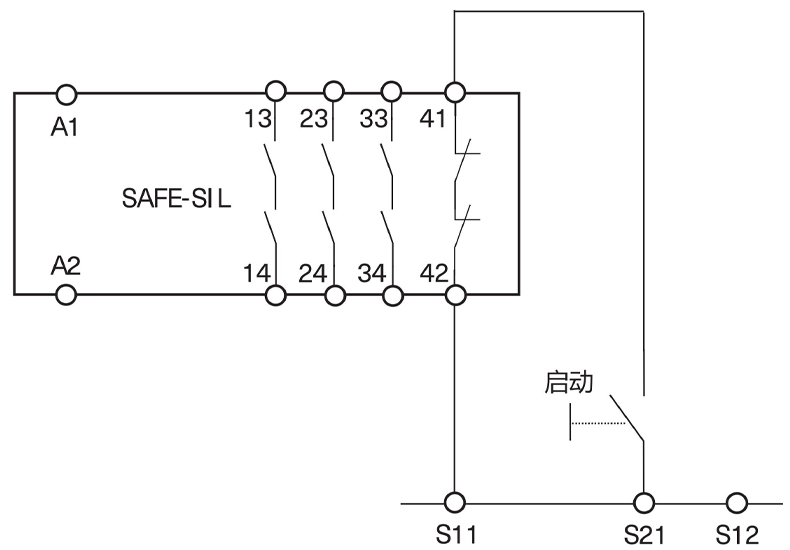

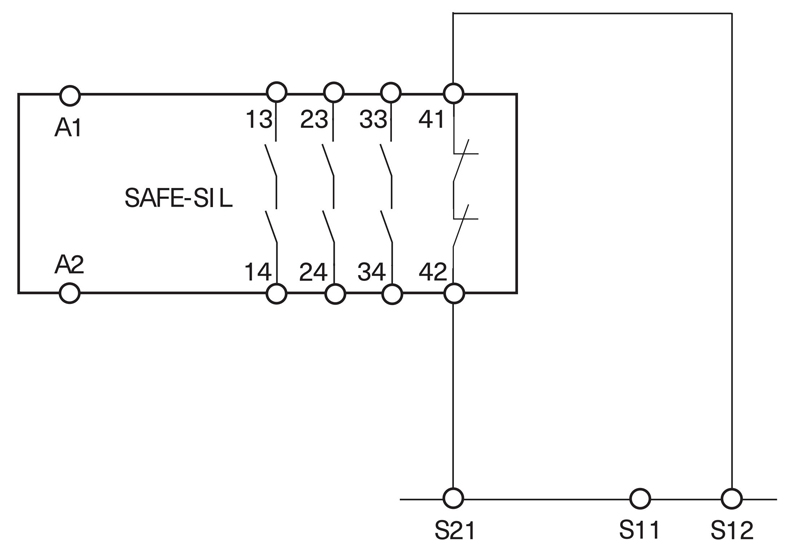

图3:SAFE-SIL作为扩展模块-使用手动监控启动的反馈回路


图4:SAFE-SL作为扩展模块-反馈回路，自动启动

抬头.jpg .

SAFE-SIL型安全耦合继电器技术参数：

符合标准	EN 60204-1;DIN EN ISO 13849-1;EN 62061;EN 50156-1 EN 746-2; IEC 61508第1-2和4-7部分；IEC 61511-1
工作电压	DC 24V+/-10%
功耗	通常为2 W
安全触点	3 N/0
辅助触点	1N/C
开关电压	AC 250V
安全触点的触点容量 (13-14,23-24,33-34) 6个开关周期/分钟	阻性负载：AC250V/8A,2000VA AC-15:AC250V/3A 阻性负载：DC30V/8A,240W DC-13:DC24V/3A
通过3个触点的总电流	15 A(13-14,23-24,33-34)
辅助触点的触点容量	阻性负载：AC250 V/2 A,500 VA 阻性负载：DC30 V/2 A,60W
小接触负载	5V,10 mA
外部保险丝	10 A gG(NO)
小接触负载	5V,10 mA
外部保险丝	10 A gG(NO);6A gG(NC) 6 A gG对于根据EN 50156-1和EN 746-2的应用(参见EN 50156-1;第10.5.5.3.4章)
接通延时	<30 ms
关断延时	<60 ms
恢复时间	<500 ms
标称电压下的线路电阻	50Ω
线宽	0.14～2.5 mm²
紧固力矩(min./max)	0.5 Nm/0.6 Nm
触点材料	AgSnO₂
机械寿命	1x107次
额定冲击耐受电压	2.5 kV(控制电压/触点)
介电强度(EN 60664-1)	6kV,继电器安全回路，控制线和内部逻辑电路之间
额定绝缘电压	250 V
污染等级/过电压类别	2/3(EN 60664-1)
防护等级	IP20
环境温度范围	-15℃~+55℃
存储温度范围	-15℃~+85℃
海拔高度	≤2,000m
重量	约150 g
根据EN 60715的安装DIN导轨	TH35
