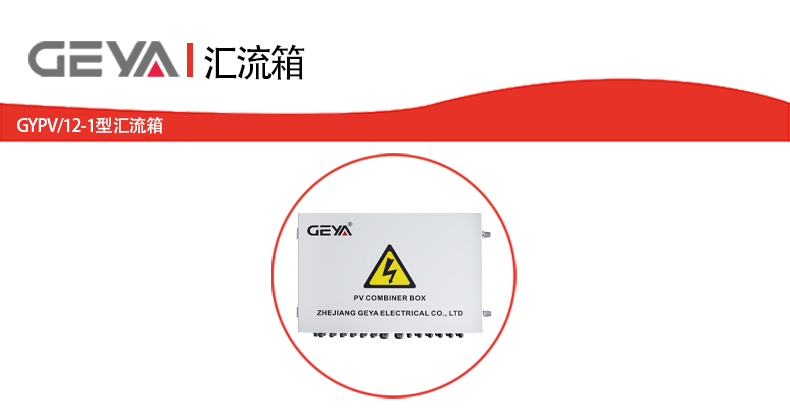

一、为什么选择GYPV12-1 DC汇流箱？

GYPV12-1 DC汇流箱是适配中小型光伏工程项目的户外光伏防雷汇流箱，专为分布式光伏并网系统优化设计，可灵活应用于户用

屋顶光伏、工商业屋顶光伏、山地野外光伏等多种发电场景。设备整体结构规整稳固，户外防护性能优良，搭载完善的电气安全防

护体系，既能适配多种规格的光伏组件，也可适应野外复杂恶劣的运行工况。产品支持参数与结构个性化定制，安装便捷、运维简

单，可有效优化光伏系统直流布线布局，提升整套太阳能发电设备的运行稳定性，适配多数户用与工商业光伏项目的建设、改造需

求。

•合规安全设计：

严格按照光伏行业技术规范生产制造，搭载多重电气保护结构，可有效规避光伏系统运行过程中出现的短路、雷击、接地异常等

常见故障，保障系统稳定运行。

•环境适配性广：

配备专业级户外防护性能，通过高低温限环境测试，可在复杂多变的户外环境中长期稳定运行，环境耐受性能良好。

•配置灵活可调：

可适配多种类型光伏组件，核心电气配件额定参数支持按需调节，部分功能支持定制开发，可匹配不同场景的差异化项目需求。

•施工运维简便：

采用标准化户外壁挂式结构设计，整机布线简洁规整，能够有效降低现场安装施工与后期日常运维的难度与成本。

二、GYPV12-1 DC汇流箱的产品特点

1、多重安全防护，运行稳定可靠

这款光伏直流汇流设备专为户外光伏发电系统量身打造，配备全套完善的安全防护配置。整机搭载直流熔断器、直流浪涌保护装

置，标配直流隔离开关，用户可根据工况选配直流断路器，构建起短路、防雷、接地一体化防护体系。设备采用Ⅱ级防雷标准设

计，标称放电电流20kA，放电电流40kA，可有效抵御户外雷雨天气带来的雷电冲击，减少光伏系统雷击、短路故障发生概率，为户

外太阳能直流发电系统提供可靠安全保障，提升光伏电站长期运行的稳定性。

2、高等级防护，适配恶劣工况

整机采用行业标准IP65高防护等级设计，是适配露天场景的户外防水光伏汇流箱，具备良好的防水、防尘、抗老化、抗紫外线性

能，可长期耐受户外雨水冲刷、粉尘堆积、强光暴晒等各类环境侵蚀。设备拥有宽泛的工作温度区间，可在-25℃~+55℃环境内稳定

作业，适配0-95%无冷凝相对湿度工况，环境适配表现优异，可广泛应用于山地、野外、沿海等各类露天光伏电站场景。

3、兼容性能强，适配多类组件

该12路光伏汇流箱具备良好的设备兼容性，属于通用性强的光伏汇流配套设备，可适配单晶硅、多晶硅、薄膜等市面主流太阳能

光伏组件，兼容各类中小型光伏发电系统。设备支持1000V直流工作电压，单串输入电流15A，核心电气参数贴合户用、工商业光伏

电站通用标准，适配低压直流光伏发电系统使用，场景适配范围广泛。

4、结构规范，安装运维便捷

设备采用行业通用标准化壁挂式安装结构，贴合户外光伏工程轻量化施工需求，适配各类户外光伏安装场景。箱体选用高品质冷

轧钢金属材质，结构坚固、耐腐抗老化，设备使用寿命稳定可靠。整机尺寸规整、内部布线清晰有序，作为光伏电站前端核心汇流

设备，可有效简化直流配电柜与逆变器的布线流程，降低光伏工程施工难度与后期检修运维成本，适合各类光伏工程项目批量配套

使用。

5、配置灵活，支持个性化定制

产品分为智能光伏汇流箱与基础非智能型两款，可适配不同光伏项目的智能化建设标准，满足普通光伏电站与智能运维光伏电站

的差异化配置需求。其中智能款搭载高精度监控模块，可实时采集监测支路电流、设备内部温度、防雷器件状态、断路器工况、系

统输出电压等核心运行数据，助力光伏电站实现可视化、智能化运维。除核心电气组件外，设备结构与配套配件均可根据项目需求

个性化定制，适配各类差异化光伏工程项目落地。

6、电气性能稳定，输出能力充足

作为中小型光伏电站专用汇流配套设备，产品支持12路光伏组件同步汇流输入，输出开关电流可达180A，可匹配单MPPT逆变器配

套使用，适配1000V低压直流光伏发电系统。设备汇流损耗低、输电性能平稳，能够保障太阳能光伏发电系统持续稳定输出电力，可

满足各类中小型光伏项目日常发电负载需求，有效提升光伏系统整体运行效率。

三、GYPV12-1 DC汇流箱的应用场景

1、分布式户用光伏电站

本产品适配家庭、别墅等户用分布式光伏发电项目，是市面上常用的户用光伏汇流箱，主要适用于家用屋顶12路光伏组件汇流、

小型分布式光伏电站直流汇流场景。设备可集中整合多路光伏组件直流电流，规整屋顶光伏系统布线结构，优化电站整体布局。依

托IP65户外防护性能，可良好适配屋顶露天暴晒、雨雪淋蚀等复杂环境，保障户用光伏电站长期稳定运行，适用于各类家用光伏发

电系统新建与改造项目。

2、中小型工商业光伏电站

该设备广泛适配厂房、产业园区、商业商超等工商业屋顶光伏项目，是专业的工商业光伏电站专用汇流设备，适配中小型工商业

12串光伏直流汇流、厂房屋顶并网光伏系统等应用场景。设备汇流承载能力充足，搭配全套电气安全防护配置，可满足中小型工商

业光伏系统的汇流稳压、故障防护需求，减少电站故障发生概率，提升工商业光伏电站整体发电稳定性与运行安全性，适配各类工

商业光伏并网发电工程。

3、户外复杂环境光伏项目

设备可灵活应用于野外光伏电站、城郊开阔场地、山地光伏、荒漠光伏等工况场景，是适配山地野外光伏电站的防水汇流箱，在

温差大、粉尘多、日照强的恶劣户外环境中表现稳定。依托可靠的IP65防尘防水防护等级与宽温运行性能，可适配各类复杂环境下

的光伏汇流工作，改善野外光伏设备防护弱、易损耗、运维不便等问题，是野外光伏工程中性价比良好的配套设备。

4、各类标准化光伏工程

产品严格遵循光伏接线装置国家行业技术规范，参数标准化、运行性能稳定、设备兼容性良好，可适配各类标准化光伏电站新

建、改造、扩容工程项目，匹配1000V直流光伏并网系统工程使用标准。设备兼容单晶硅、多晶硅、薄膜等全品类光伏组件，工程适

配度良好，可满足常规及定制化光伏工程的汇流使用需求，是通用性与实用性兼备的光伏系统配套汇流设备。

四、GYPV12-1 DC汇流箱的应用场景

五、GYPV12-1 DC汇流箱的接线与原理

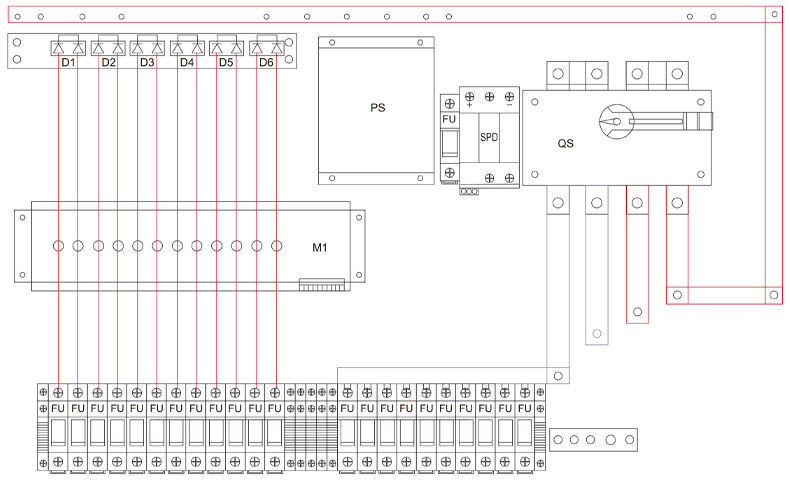

（一）、产品接线

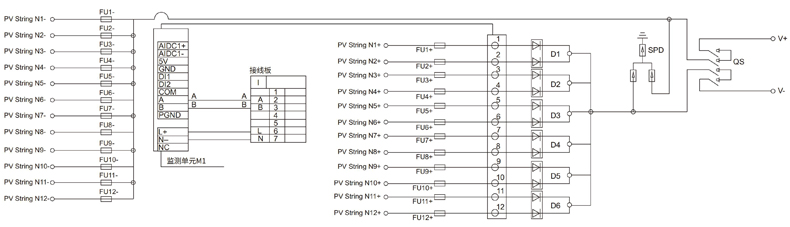

（二）、原理
