一、为什么选择GYPV16-1 DC汇流箱？

GYPV16-1 DC汇流箱是适配1000V光伏系统的户外防水光伏防雷汇流箱，主打中小型分布式光伏系统配套应用。产品严格依据光伏

行业专项技术规范设计生产，集成直流熔断、浪涌防雷、断路保护等多重安全防护功能，兼容单晶硅、多晶硅、薄膜等各类太阳能

光伏组件，可稳定适配山地、沿海、农田、荒漠等复杂户外工况。设备采用一体化壁挂设计，安装便捷、运维省心，支持电气参数

个性化定制，可有效简化光伏系统布线、降低线路损耗，提升光伏发电系统的安全性与稳定性，是光伏工程中性价比优良的汇流配

电设备。

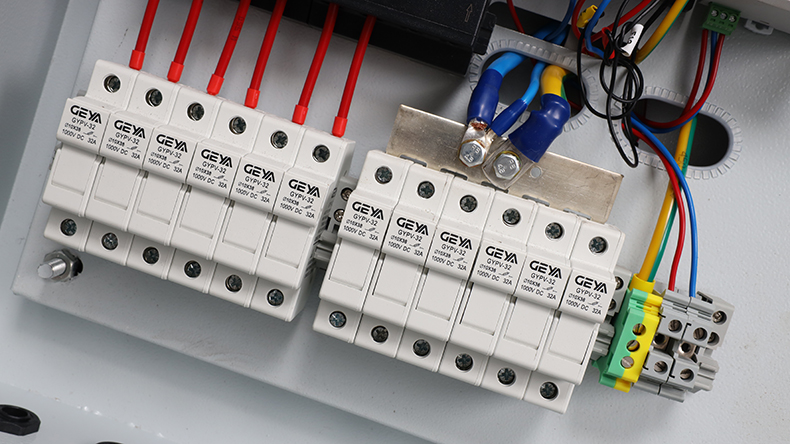

•安全防护完善：

设备采用专业光伏防雷配电架构，标配直流保险丝、浪涌保护器与专用防护开关，搭建短路、雷击、接地三位一体防护体系，满

足II级防雷保护标准。可有效抵御户外雷击干扰、电压波动及线路异常等隐患，保障分布式光伏电站直流配电环节安全稳定运行。

•环境适配性广：

整机搭载IP65高等级防护，具备优秀的防水、防尘、防紫外线、抗盐雾腐蚀能力，可在-25℃~+55℃宽温区间、0-95%无冷凝湿度

环境下持续工作，充分适配山地、沿海、农田、荒漠等各类户外光伏工程的恶劣施工与长期运行工况。

•配置灵活可调：

设备通用性强，兼容市面主流各类太阳能光伏组件，可根据光伏电站装机容量与实际工况，灵活调整熔断器、断路器等核心器件

额定参数。同时支持智能监控模块、防二管按需选配，可定制智能监测款或标准基础款，精准匹配不同类型、不同规模的光伏项目

建设需求。

•安装运维简便：

采用户外一体化壁挂结构，箱体布局规整、走线清晰，搭配标准MC4R防水连接器，安装流程简单、施工效率高，无需复杂工艺。

依托模块化结构设计，设备后期故障排查、检修维护便捷，有效降低光伏电站现场施工与日常运维成本。

二、GYPV16-1 DC汇流箱的核心特点

1、合规标准化设计：

GYPV16-1 1000V直流光伏汇流箱，整体结构、功能配置及生产工艺严格契合《光伏接线装置技术规范》CGC/GF 037:2014行业标

准。产品工艺成熟、质量稳定，可顺利通过工商业屋顶光伏、户用分布式光伏、农光互补光伏电站的工程验收，具备良好的行业合

规性与场景通用性。

2、电气性能稳定：

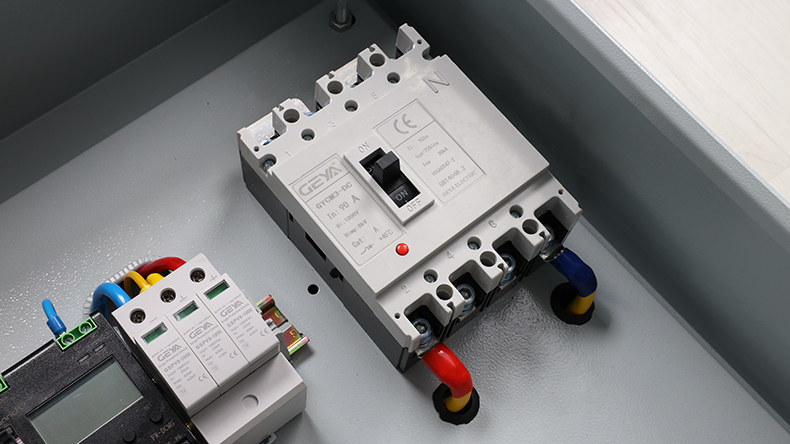

设备直流系统电压可达1000V，单串支路输入电流15A，输出开关电流240A，搭配优化单MPPT通道设计。核心电气参数精准适配中

小型光伏发电系统装机标准，配电输出平稳均衡，可长期稳定承载光伏组件直流供电负荷，有效规避电压、电流异常波动问题。

3、智能监测可选：

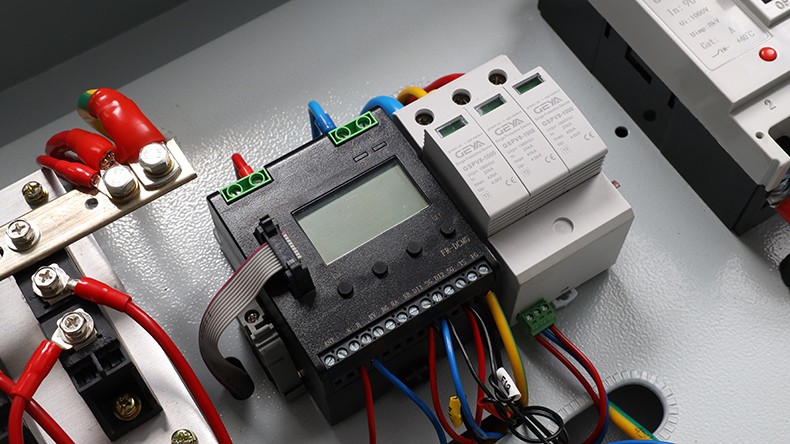

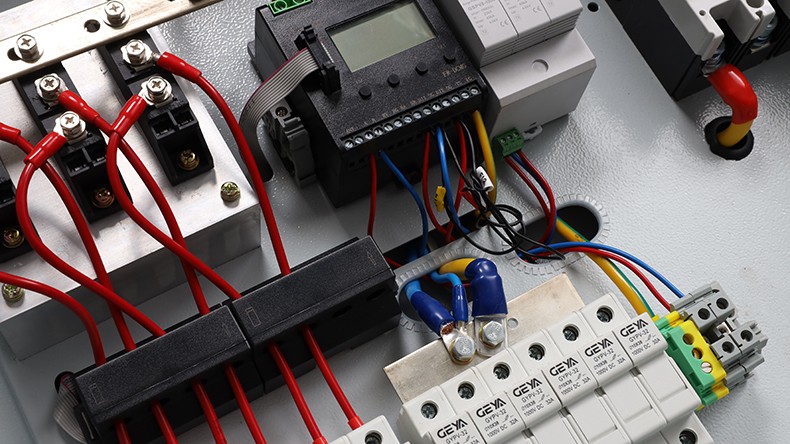

智能款GYPV16-1光伏汇流箱搭载高精度专用数据监控单元，支持光伏电站远程数据采集、分析与传输。设备可24小时实时监测各

光伏支路电流、设备内部温度、防雷器件及断路器运行状态，同步汇总输出电压核心数据，助力中小型光伏电站实现智能化、精细

化远程运维，大幅降低人工巡检成本与运维难度。

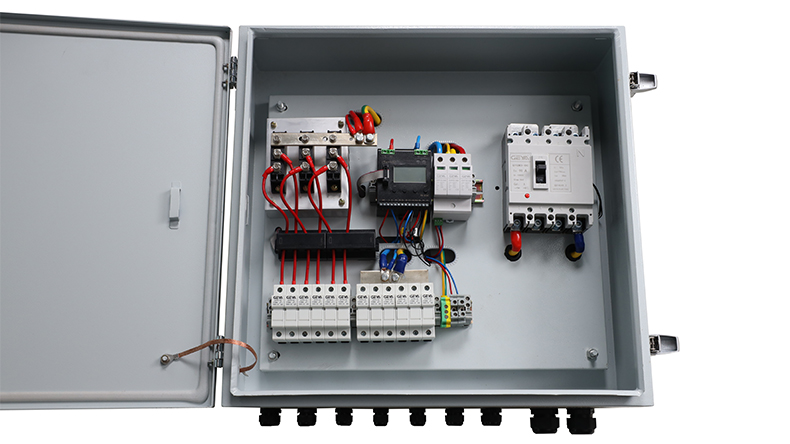

4、结构耐用可靠：

设备采用高品质防腐PVC箱体，搭配稳固的插头推动式模块结构，整体机械强度高、稳定性好。可有效抵御户外日晒、雨淋、风

沙侵蚀，延缓设备老化形变，降低故障发生率，延长设备使用寿命，有效节约光伏电站后期更换与养护成本，长期运行表现稳定。

5、布线优化升级：

设备采用行业成熟的16进1出汇流架构，优化中小型光伏发电系统布线逻辑，大幅简化光伏直流配电柜与逆变器的前端布线流

程。既能减少线缆用量、降低线路传输损耗，又能改善传统布线杂乱、易短路、易故障的问题，有效提升光伏配电系统的整洁度与

运行稳定性。

三、GYPV16-1 DC汇流箱的应用场景

1、工商业屋顶分布式光伏电站：

适配10-100kW中小型工商业光伏项目，广泛应用于厂房、仓库、商业楼宇、工业园区等屋顶光伏工程，是工商业光伏发电系统的

核心16路直流汇流设备。设备可集中整合多路光伏组件输出电流，保障配电持续稳定，适配工商业电站全天候户外连续运行工况，

精简布线结构、缩减运维开支，保障光伏系统高效稳定发电。

2、户用分布式光伏发电系统：

适配家庭屋顶、别墅庭院等小型太阳能并网发电项目，是户用光伏系统专用防水汇流设备。整机体积小巧、轻量化壁挂设计，安

装便捷、不占用空间，日常运维简单。设备搭载完善的防雷、短路多重防护机制，保障户用光伏直流配电安全，高度适配家庭光伏

并网发电场景。

3、复杂环境户外光伏项目：

依托IP65高等级防护优势，这款户外光伏防雷汇流箱具备优异的防尘、防水、防紫外线、抗盐雾腐蚀性能，可适配山地、沿海、

荒漠、野外等工况恶劣的户外光伏项目。设备耐候性、抗干扰性，可长期在露天、大温差、高湿度环境下稳定运行，适配各类严苛

的户外光伏施工与运维场景。

4、农光/渔光互补光伏项目：

设备具备优秀的通用性与耐潮、防腐、抗霉变性能，高度适配农田光伏、温室光伏、渔光互补等复合型生态光伏工程。可兼容单

晶硅、多晶硅、薄膜等各类光伏组件，充分满足中小型生态光伏项目“一地两用”的配电需求，场景适配范围广，是生态光伏工程

适用性良好的汇流设备。

四、GYPV16-1 DC汇流箱的技术参数

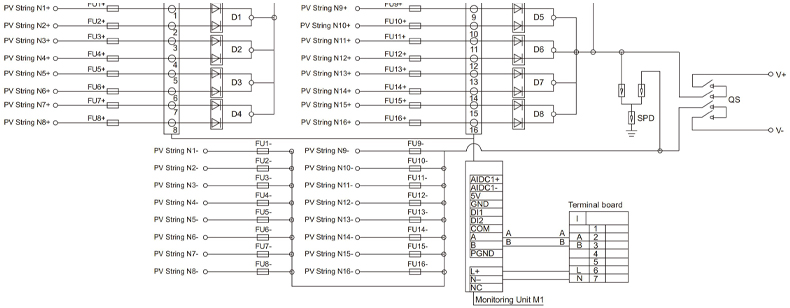

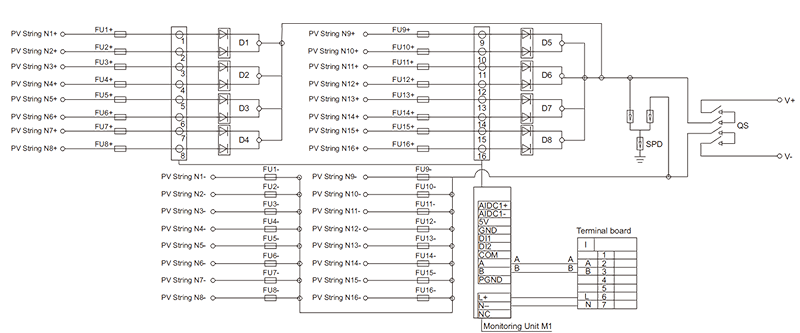

五、GYPV16-1 DC汇流箱的接线与原理

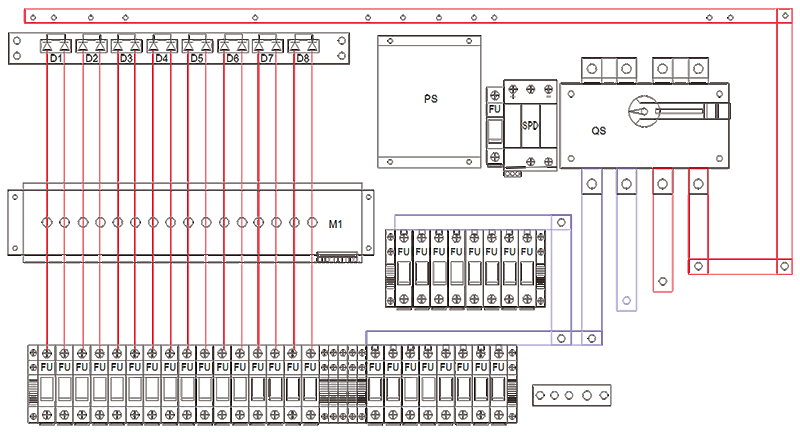

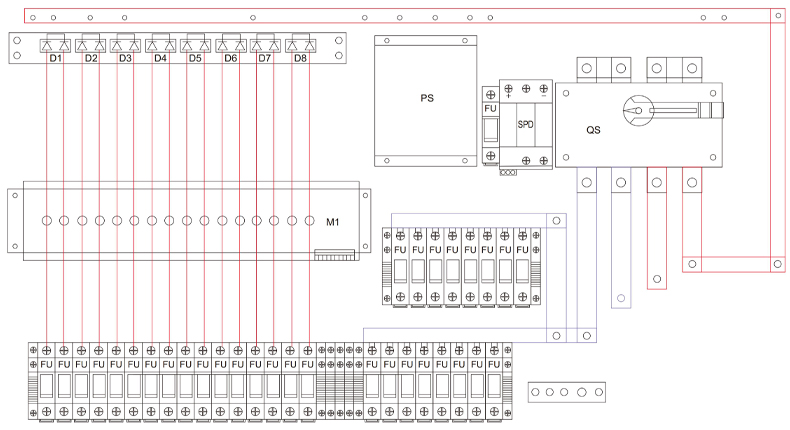

（一）、产品接线
