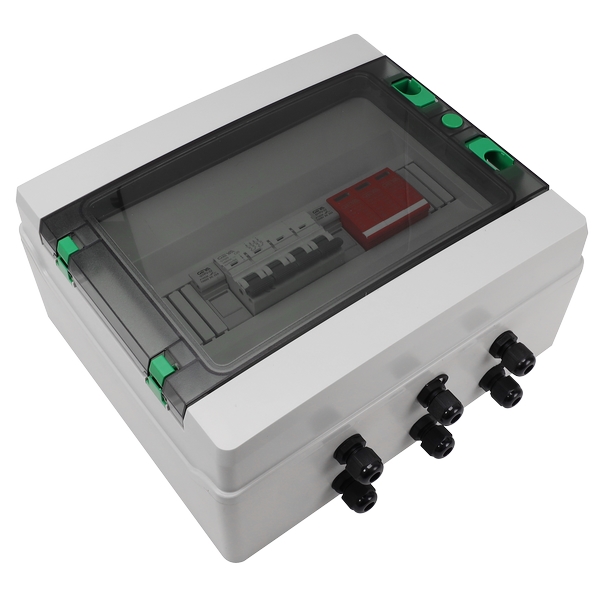

一、为什么选择GYPV/1-1型光伏汇流箱？

GYPV1-1 DC光伏汇流箱是小型太阳能光伏发电系统的专用配套设备，广泛适用于户用屋顶光伏、小型工商业分布式光伏、离网光

伏储能系统等场景。产品围绕光伏电站户外运维需求优化设计，兼具可靠的安全性能、良好的环境适配性与便捷的运维优势。设备

严格遵循CGC/GF 037:2014光伏行业技术规范制造，集成过载、防雷、电气隔离等多重防护功能，户外耐受能力，参数配置灵活，安

装接线简便，可适配多种光伏组件与小型光伏系统，是中小型光伏发电项目适配性优良的直流汇流设备，可为光伏系统稳定发电提

供可靠支撑。

1、安全防护完善：

作为专业的光伏防雷汇流箱，设备标配直流保险丝、直流浪涌保护装置，搭载标准直流隔离开关，可根据项目需求选配直流断路

器。设备采用Ⅱ级专业防雷保护体系，能够有效规避光伏系统运行过程中出现的过流、短路、雷击过电压等安全隐患，切实保障光

伏组件、逆变器及整套发电系统安全稳定运行。

2、环境适配性佳：

该款太阳能直流汇流箱采用IP65工业级高防护结构，具备优良的防水、防尘、防紫外线抗老化能力。设备出厂前经过严苛的高低

温循环可靠性测试，可在-25℃~+55℃宽温环境、0-95%无冷凝湿度条件下长期稳定运行，可适配沿海高盐雾、高原温差大、农田户

外等各类复杂光伏施工与运维工况。

3、配置灵活可调：

作为通用型1进1出光伏汇流箱，产品兼容性能出色，可适配单晶硅、多晶硅、薄膜等各类主流太阳能光伏组件。同时可根据系统

功率需求，灵活调整光伏熔断器、断路器等核心部件的额定电流，能够适配不同功率规格的小型太阳能光伏发电系统，满足各类新

建及改造光伏项目的使用需求。

4、安装运维便捷：

设备采用轻量化壁挂式安装结构，整体布局精简规整。作为小型光伏配套设备，产品布线简洁、接线操作简易，无需复杂的专业

施工流程，能够有效降低户用及小型工商业光伏电站的安装难度与后期运维成本，适配各类简易施工场景。

5、材质性能可靠：

设备箱体采用PVC工程材料制作，顺利通过阻燃、温升、抗冲击、抗紫外线等多项专业性能测试，材质结构稳定，耐老化、耐腐

蚀性能良好，可长期耐受户外复杂环境侵蚀，有效延长设备使用寿命。

二、GYPV/1-1型光伏汇流箱的核心特点

1、合规标准化设计：

设备为标准化光伏直流汇流设备，严格按照《光伏结设备技术规范》CGC/GF 037:2014行业标准完成设计与配置，生产工艺规

范，整机运行性能稳定，契合国内光伏发电系统配套标准，可适配各类主流小型并网光伏系统的配套安装需求。

2、专业防雷保护性能：

设备搭载专属户外光伏防雷配置，配备高品质光伏浪涌保护器，防雷等级符合Ⅱ级标准，标称放电电流20kA，放电电流40kA。可

有效抵御户外雷电冲击、电网操作过电压等干扰问题，减少光伏组件、逆变器等核心设备的损坏风险，提升整套太阳能发电系统的

户外抗干扰与安全运行能力。

3、电气参数适配性广：

产品采用主流宽压适配设计，支持DC550V、DC1000V两种光伏系统常用直流工作电压，采用经典1进1出回路结构，单路串组输入

电流15A，输出开关电流可达16A/20A。参数规格精准适配各类小型单MPPT光伏逆变器，可兼容多数家用、小型工商业光伏系统的电

压、电流运行要求。

4、配件配置齐全规范：

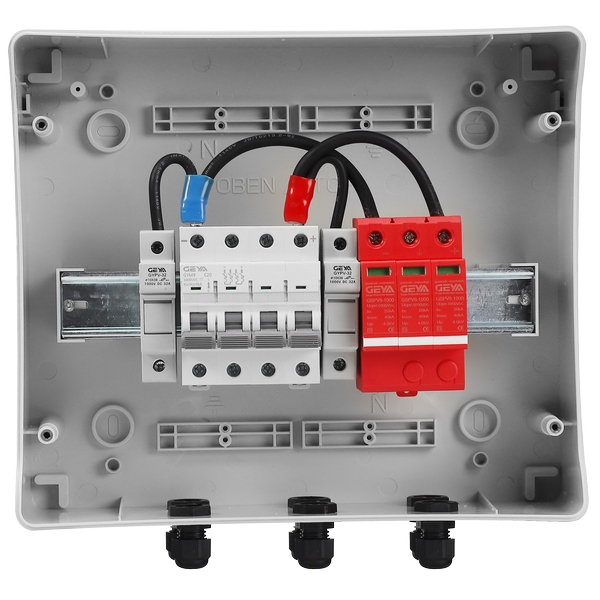

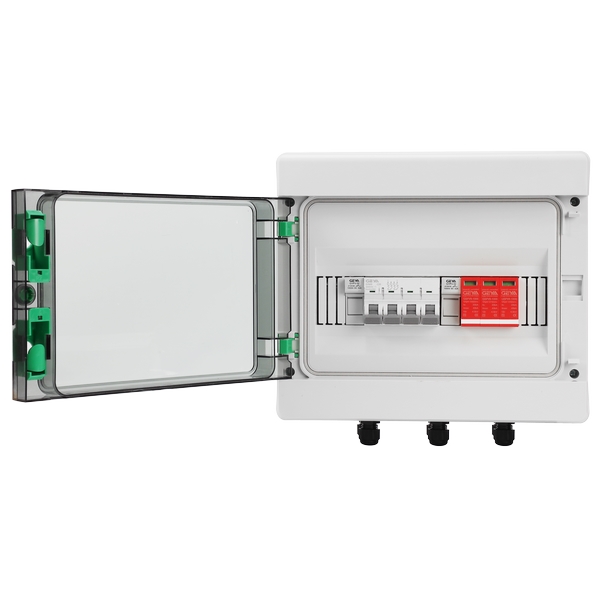

设备标配MC4R防水连接器、光伏直流保险丝、光伏浪涌保护器，直流隔离开关为标准配置，同时支持断路器、监控模块、防二管

等部件按需选配，配置方案灵活多样，可满足不同项目的差异化功能需求。

5、结构设计科学紧凑：

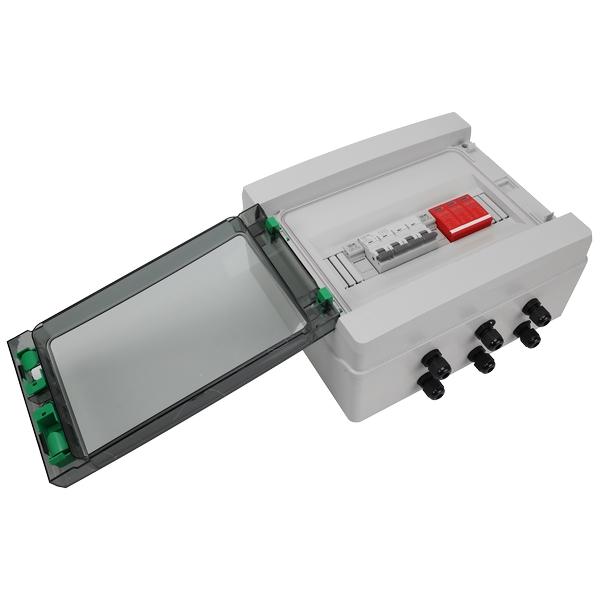

设备采用模块化插头推动结构，整机尺寸为300×260×140mm，体积小巧，不会占用过多安装空间。轻量化壁挂式结构可贴合墙

面稳固安装，空间利用率高，适配屋顶、户外基站、设备机房等狭小简易的安装场景，是小型光伏项目适配性优良的紧凑型直流汇

流箱。

6、运行稳定性强：

设备经过高低温循环、湿度耐受、机械抗冲击等多项严苛环境可靠性测试，环境耐受性能良好，运行故障率较低，能够长期稳定

工作，为光伏系统持续发电提供稳定保障。

三、GYPV/1-1型光伏汇流箱的应用场景

1、小型分布式光伏电站：

产品广泛应用于民用、工商业小型分布式光伏并网项目，适配屋顶分布式光伏、公共建筑光伏、小型并网光伏电站等场景。作为

核心直流汇流设备，搭配单MPPT逆变器协同运行，可高效完成光伏组件直流电流的汇流与稳压工作，同时提供安全防护，适度降低

线路输电损耗，保障小型分布式光伏电站长期稳定并网发电。

2、户用光伏发电系统：

产品适配家庭屋顶太阳能发电系统，专为农村自建房光伏、别墅屋顶光伏、家用离网太阳能供电场景优化设计。可兼容各类家用

单晶硅、多晶硅及薄膜光伏组件，依托IP65级防水防尘优势，适配露天屋顶安装环境，安装便捷、运维简单，能够很好满足家庭小

型光伏供电、自发自用的使用需求。

3、中小型工商业光伏系统：

可广泛适配厂房屋顶光伏、商铺光伏、办公楼节能光伏、工商业光伏改造等中小型工商业光伏发电场景。凭借灵活的电气参数配

置、可靠的防雷防护性能与优良的户外耐候性，可充分满足中小型工商业光伏电站的直流汇流、安全防护、稳定输电需求，助力企

业实现节能降耗、降低用电成本。

4、户外特种光伏供电场景：

依托高防护等级与宽温稳定运行的优势，该款户外光伏汇流箱可适配露天、潮湿、多粉尘、温差波动大等复杂户外工况，广泛应

用于光伏储能一体化系统、野外监控光伏供电、通信基站光伏、农光互补小型光伏等特种场景，可良好抵御户外恶劣环境侵蚀，保

障光伏设备长期稳定运行。

四、GYPV/1-1型光伏汇流箱的主要参数

五、GYPV/1-1型光伏汇流箱的工作原理与接线

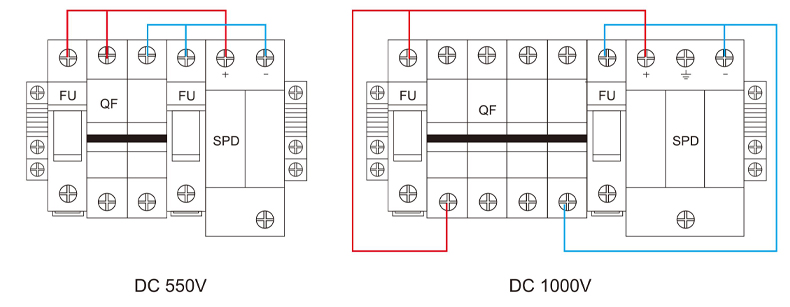

（一）产品接线

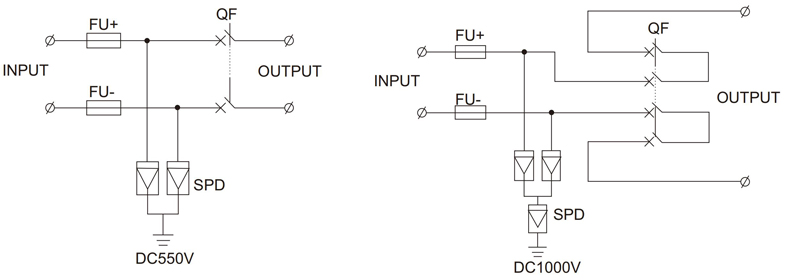

（二）原理图

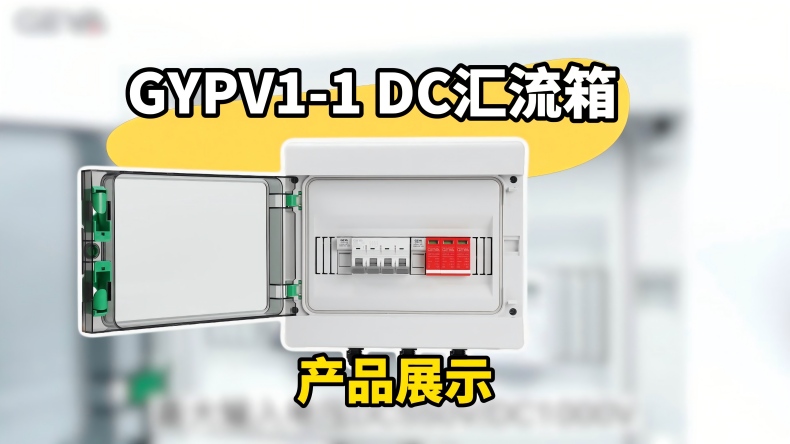

六、GYPV/1-1型光伏汇流箱的视频展示
