一、为什么现在GDSC100R系列光伏直流隔离开关？

GDSC100R系列1200V光伏隔离开关严格遵循IEC行业标准研发制造，是光伏汇流箱的专用配套隔离设备，可适配各类光伏直流系统

的日常运维工况。产品兼具高安全性能、强场景适配性与长效耐用优势，采用模块化导轨式结构，安装调试简便高效，可满足屋顶

户用光伏、工商业分布式电站、户外山地光伏、光伏储能一体化系统的长期稳定运行需求，是光伏直流侧电路隔离防护的配套设

备。其核心选型优势如下：

1. 合规标准严苛，工况适配范围广：

产品符合IEC/EN 60947-3、AS60947.3双重权威行业标准，适配DC-PV1、DC-PV2两大光伏专用使用类别，兼容300V至1200V全档位

直流电压规格，可充分适配家用、工商业各类光伏直流电力系统的运行需求，设备通用适配性良好。

2. 电气性能稳定，安全防护能力强：

设备配备优异的电气参数，拥有8.0KV额定冲击耐受电压与3KA短路分断指标，短时耐受电流性能稳定，可有效改善光伏直流系统

运行过程中的电压波动、短路故障等安全隐患，保障配电系统安全、稳定运行良好。

3. 安装方式灵活，场景适配性高：

设备支持垂直、水平双向安装模式，搭配多种标准化接线方案，可适配不同设备布局与线路安装需求，能够兼容室内柜体、户外

设备等多种安装场景，适配覆盖面广。

4. 阻燃材质，耐候耐用寿命长：

整机采用抗紫外线、V0级高阻燃环保材质，具备耐高温、抗老化、耐腐蚀的特性，可从容应对户外恶劣环境与工业复杂工况，有

效降低设备损耗，延长光伏配电系统整体使用寿命。

二、GDSC100R系列光伏直流隔离开关的核心特点

1. 无正负区分通用设计，简化施工流程：

这款光伏直流隔离开关采用无正负区分机械结构，设备正负线路端口可自由互换，无需人工甄别直流线路正负端口，有效降低现

场接线失误概率，简化光伏工程施工工序，提升设备安装与日常运维效率。

2. 毫秒级快速灭弧，操作安全性升级：

设备搭载专业灭弧结构，灭弧时间仅2ms，可快速熄灭开关通断过程中产生的电弧，减少电弧灼伤设备、引发电路故障等问题，

有效提升光伏直流电路操作的安全系数。

3. 双规格防护等级，适配室内外全场景：

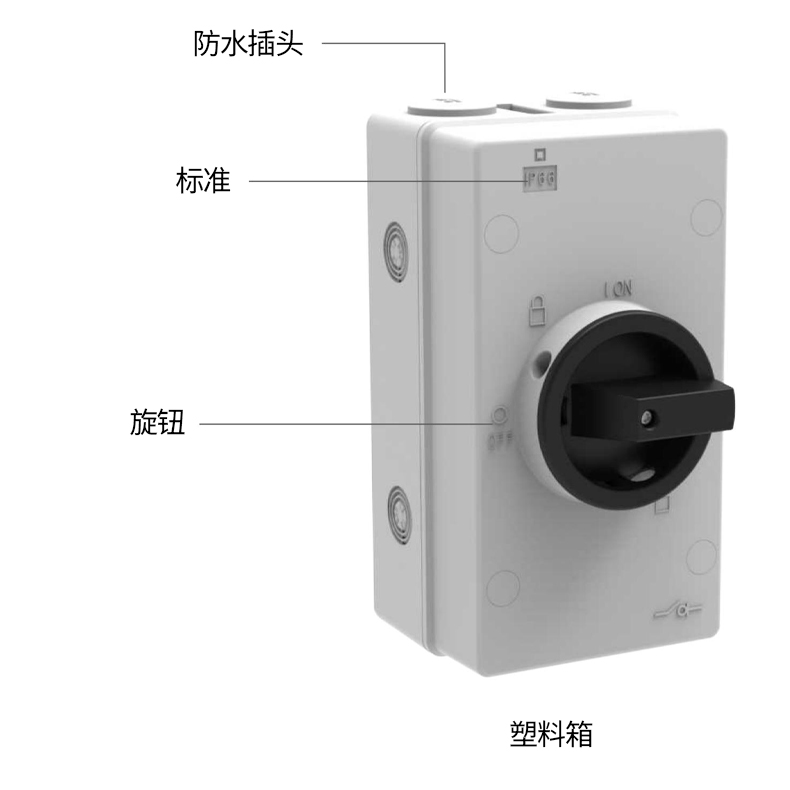

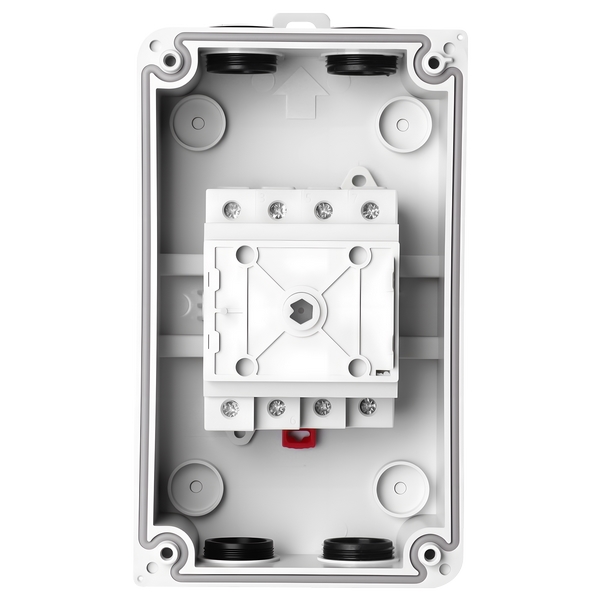

产品区分两大防护规格，导轨式机型具备IP20防护等级，适配室内配电柜、箱式配电场景；外壳式机型可达IP66防护等级，作为

性能优良的户外光伏直流开关，可有效防尘防水、抵御风沙雨雪侵蚀，适配各类露天光伏工程的严苛使用环境。

4. 机械锁定结构，降低运维误操作风险：

设备内置专用机械锁定装置，在光伏设备检修、线路维护作业时，可锁定开关通断状态，减少人员误操作引发的触电、电路误接

通风险，有效保障运维人员的人身安全。

5. 超宽温域适配，环境适应能力强：

设备储存与工作温度区间为-40℃至+85℃，可适应低温、高温等气候条件，能够适配全国不同地域、不同复杂环境的光伏电站运

行需求，实现全天候稳定运行。

6. 使用寿命充足，节约运维成本：

设备机械寿命可达9700次，电寿命可达300次，适配光伏系统长周期、低频次的通断操作特点，设备运行稳定、故障率低，可有

效节约光伏电站后期检修与运维成本。

三、GDSC100R系列光伏直流隔离开关的应用范围

1. 分布式光伏并网直流隔离场景：

GDSC100R系列1200V32A光伏直流隔离开关，适配户用屋顶分布式光伏、工商业厂房并网光伏系统，主要用于光伏组件阵列与并网

逆变器直流侧的电路分断、隔离保护，是光伏并网发电系统的重要安全配电装置，可保障光伏电站平稳启停、安全并网运行。

2. 四路MPPT光伏汇流箱配套场景：

作为高性能4P光伏专用隔离开关，设备支持1-4路MPPT光伏支路同步通断与独立隔离，可完美适配四路MPPT汇流箱、光伏直流配

电盒配套使用，实现多路光伏支路集中管控，有效解决多支路光伏电站线路杂乱、隔离操作繁琐的痛点，广泛适用于中小型光伏电

站汇流配电改造及新建工程。

3. 户外光伏工程直流安全防护场景：

依托IP66防尘防水、抗紫外线、V0阻燃的优异理化特性，这款户外光伏直流隔离开关可广泛应用于山地光伏电站、农光互补光

伏、渔光互补光伏、露天地面光伏电站等户外场景，可长期适应户外暴晒、风雨侵袭、高低温交变等恶劣工况，满足户外新能源工

程的稳定运维需求。

4. 光伏储能一体化系统直流配电场景：

产品适配DC1200V工业直流配电标准，可配套光伏储能一体机、分布式光伏电池储能系统使用，主要承担储能系统直流侧电路隔

离、故障断电保护功能，同时满足工业光伏配电设备检修断电需求，有效改善直流侧漏电、误通电安全隐患，保障光伏储能一体化

系统安全、稳定、高效运转。

四、GDSC100R系列光伏直流隔离开关的技术参数

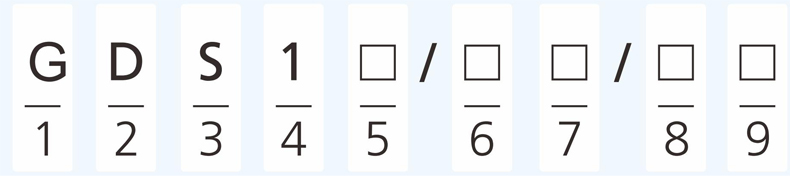

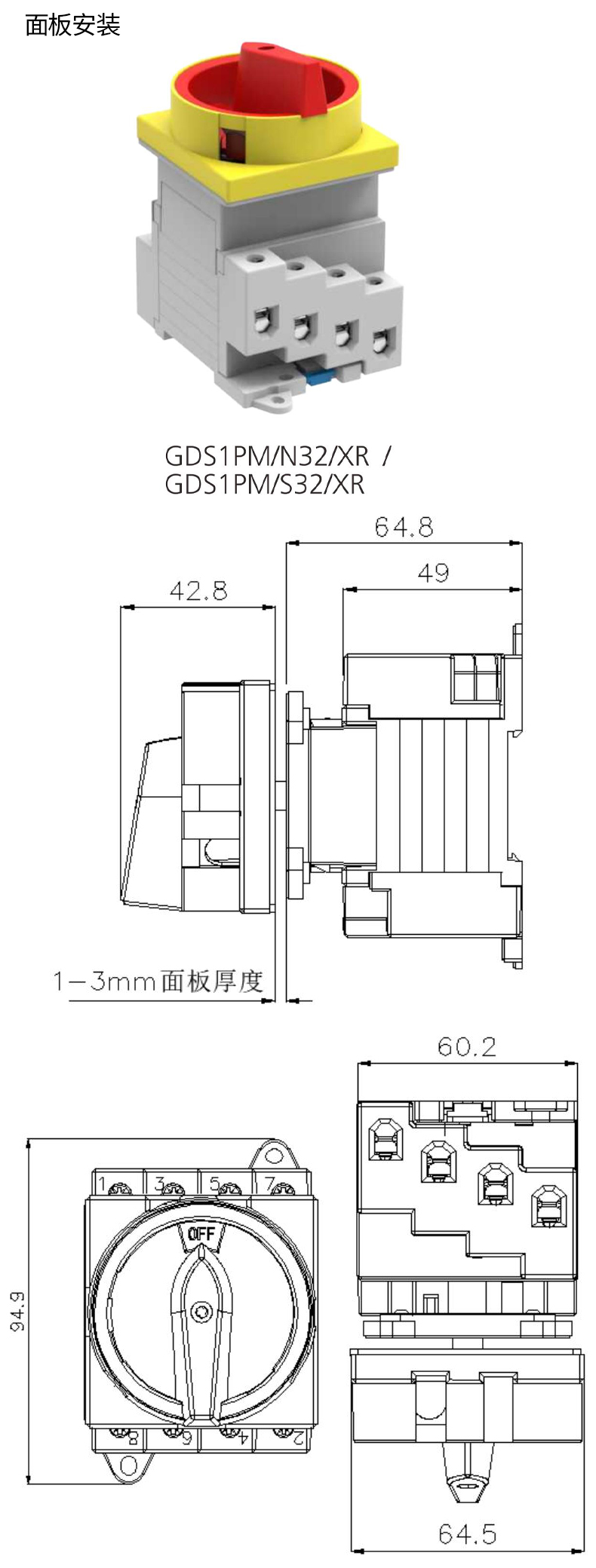

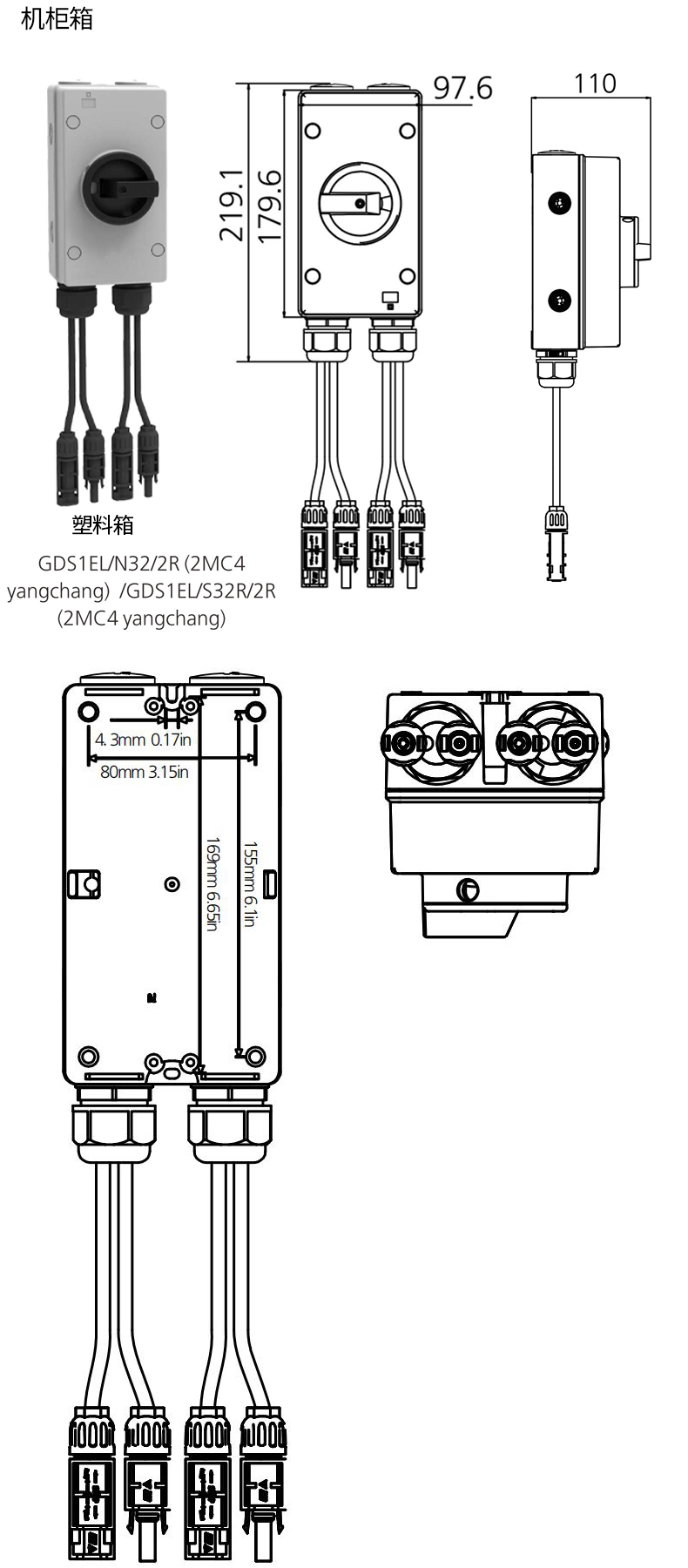

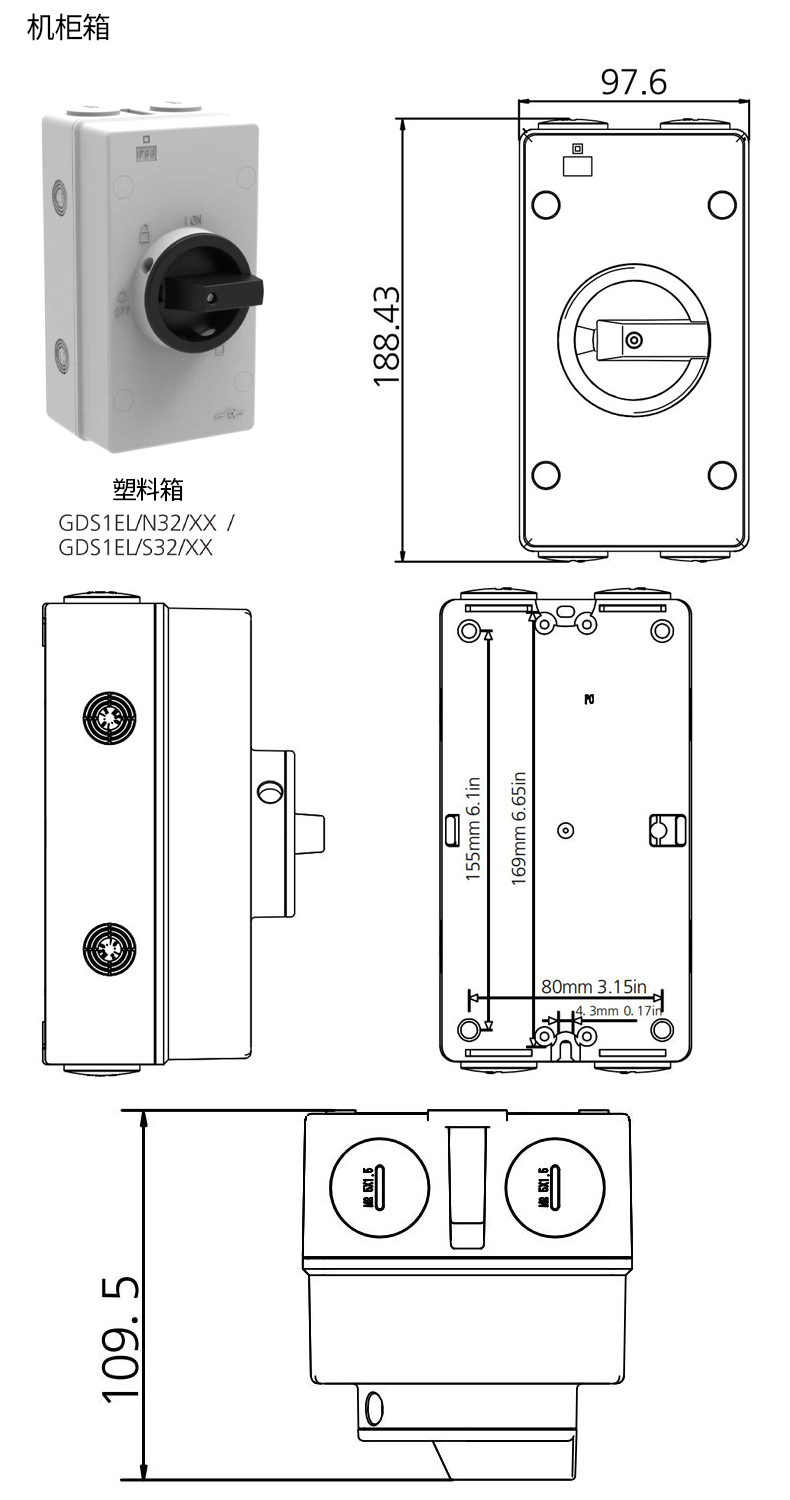

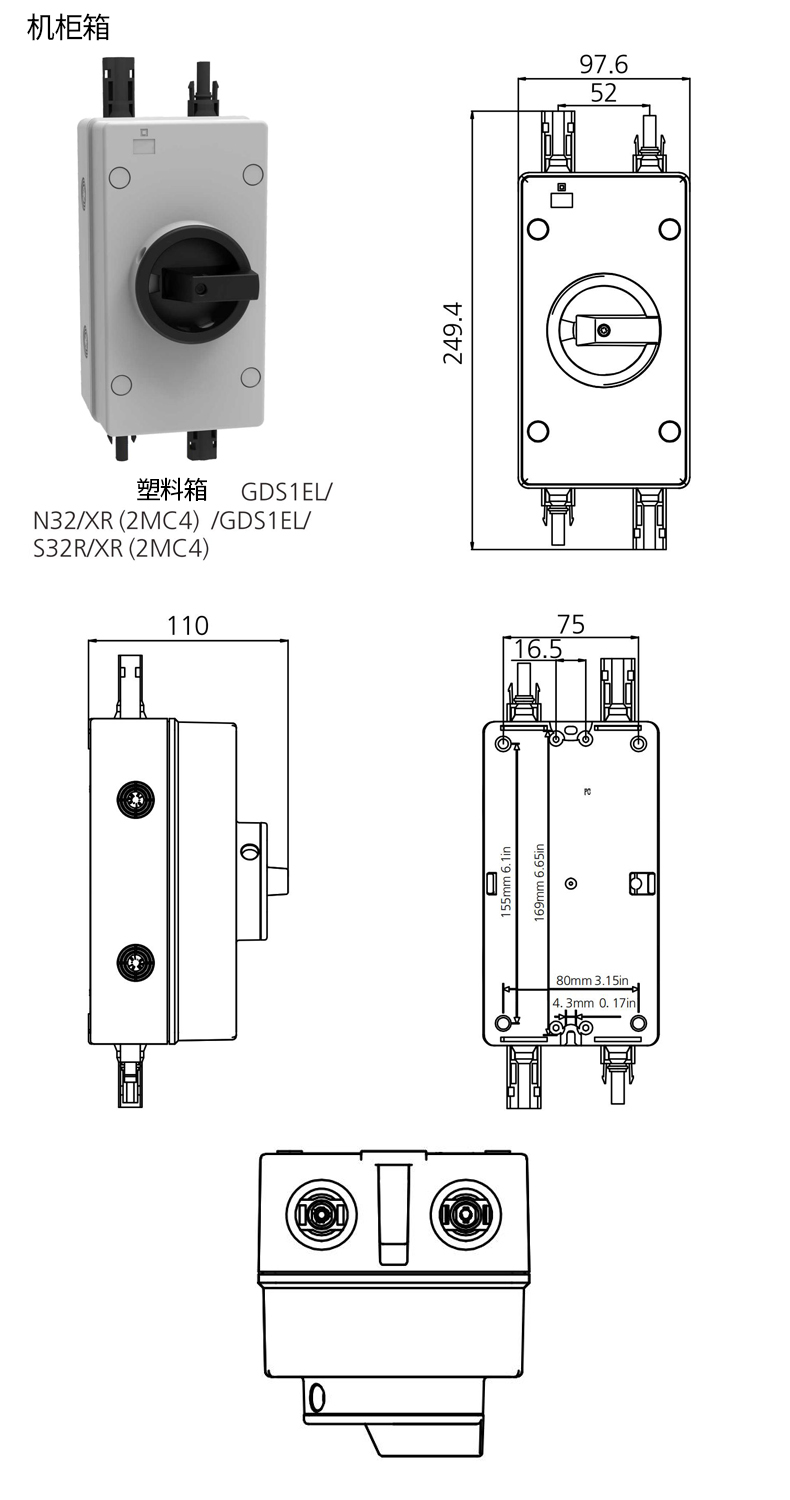

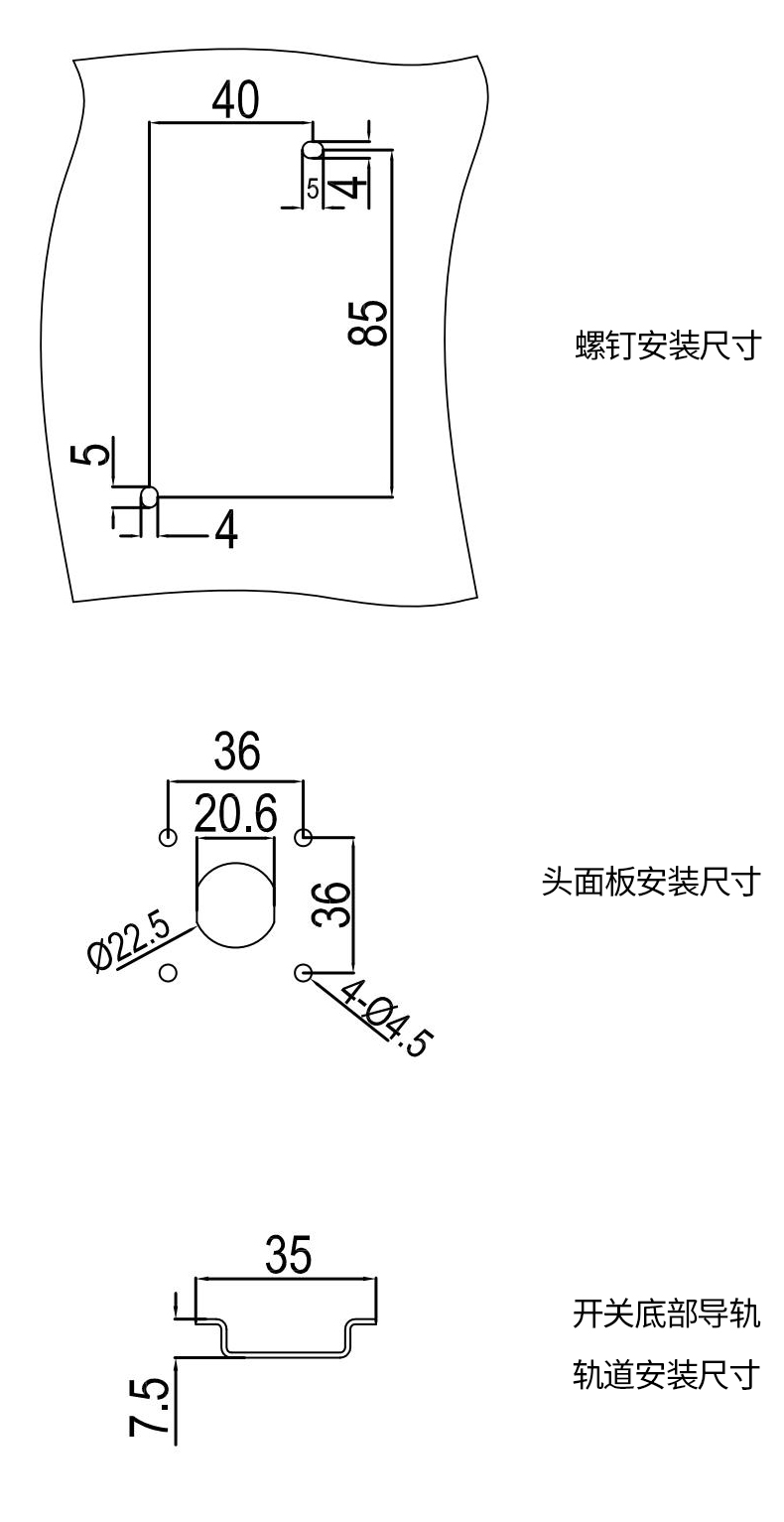

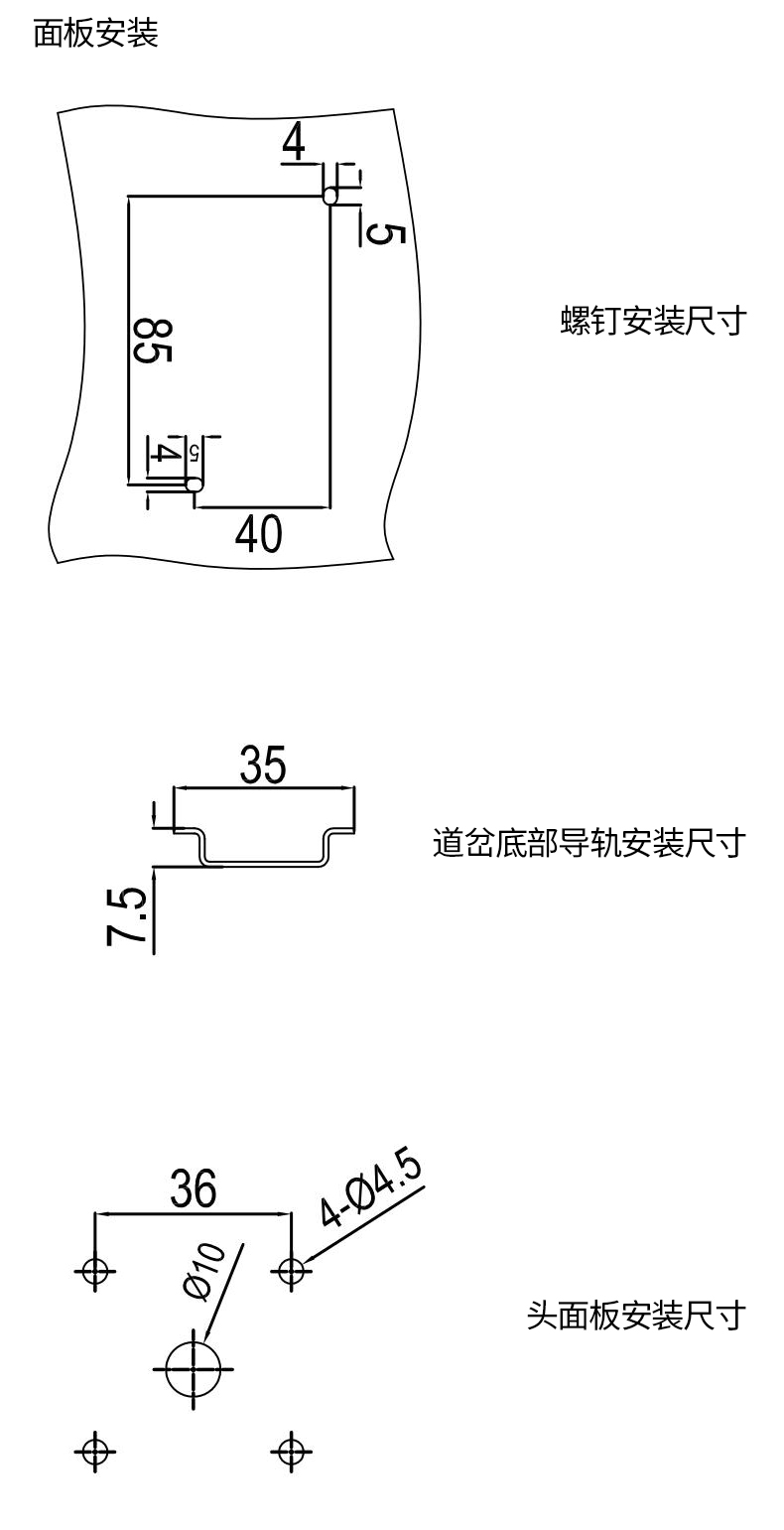

五、GDSC100R系列光伏直流隔离开关的产品尺寸

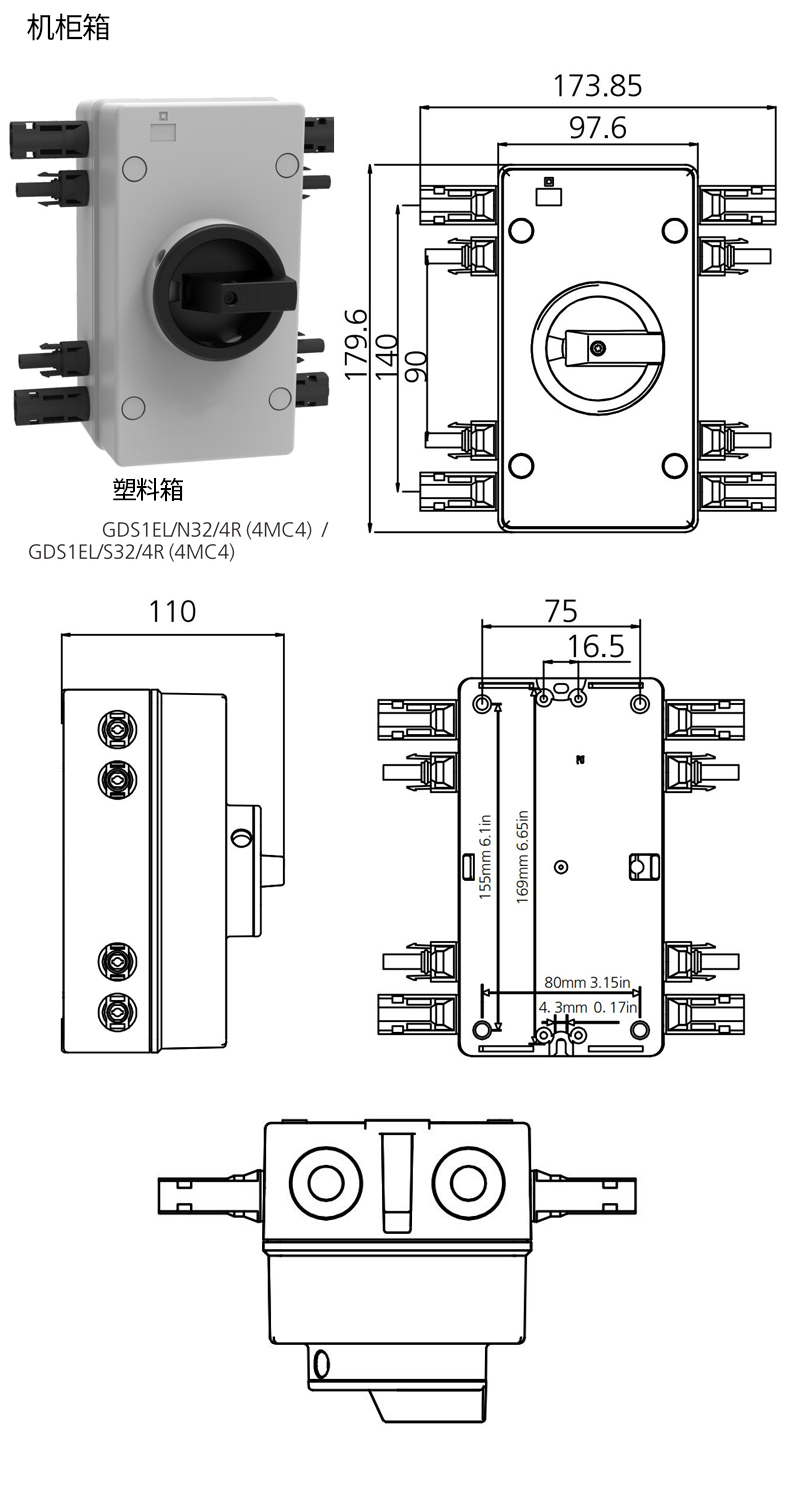

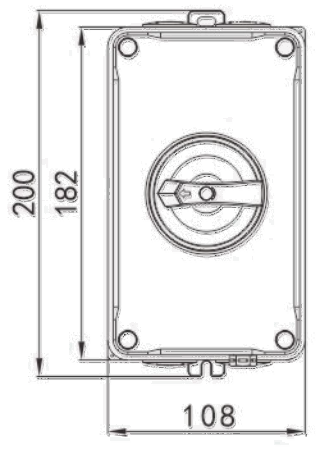

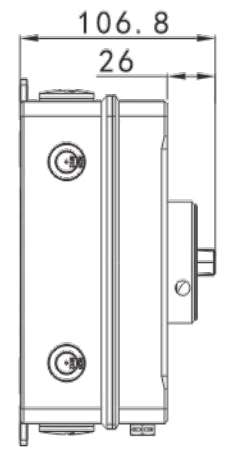

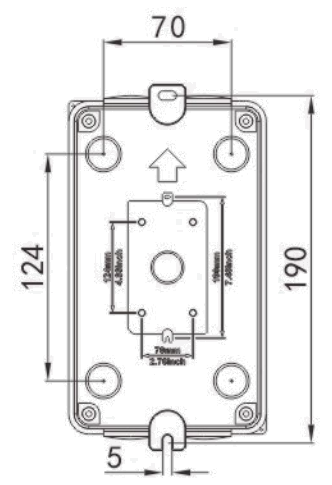

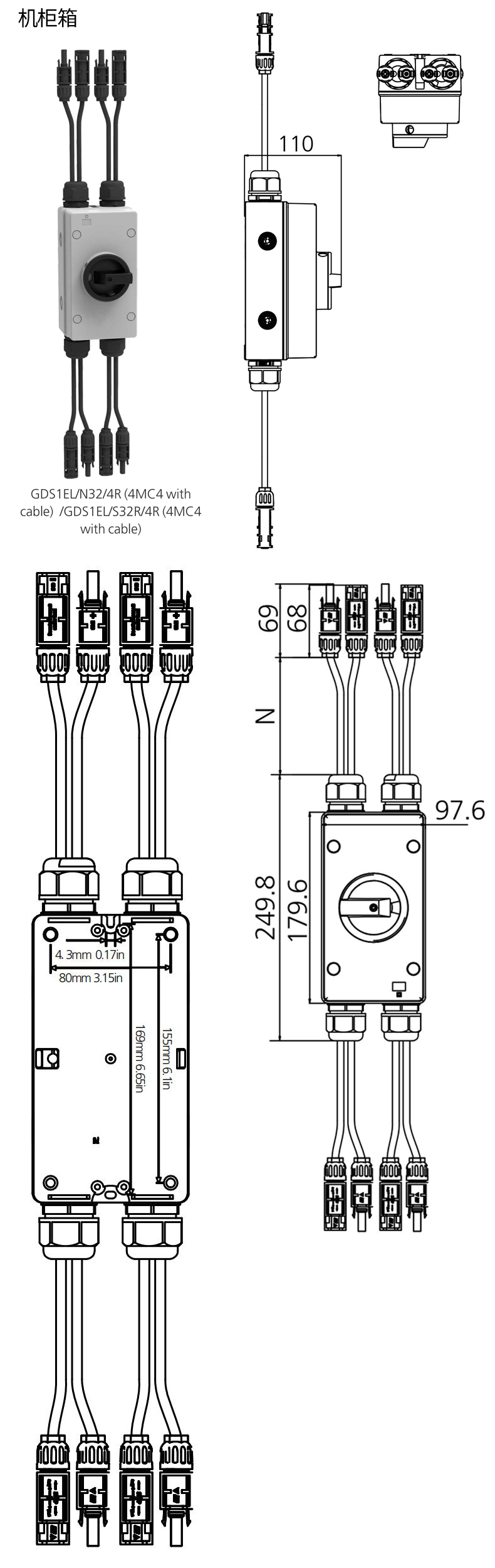

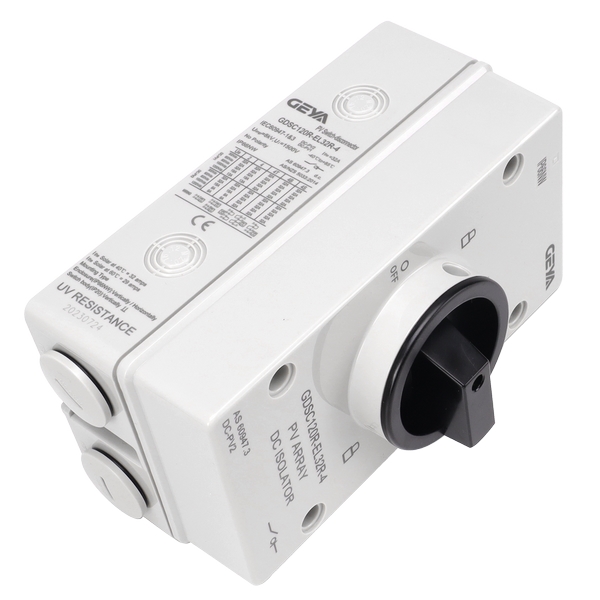

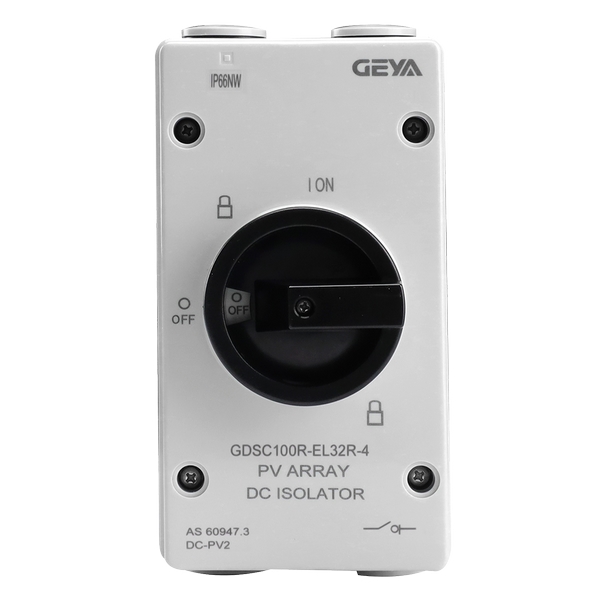

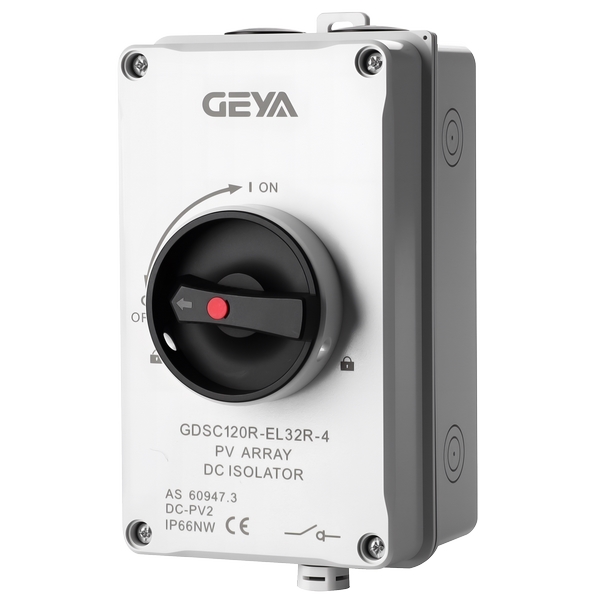

（一）、GDSC100R-EL32R尺寸

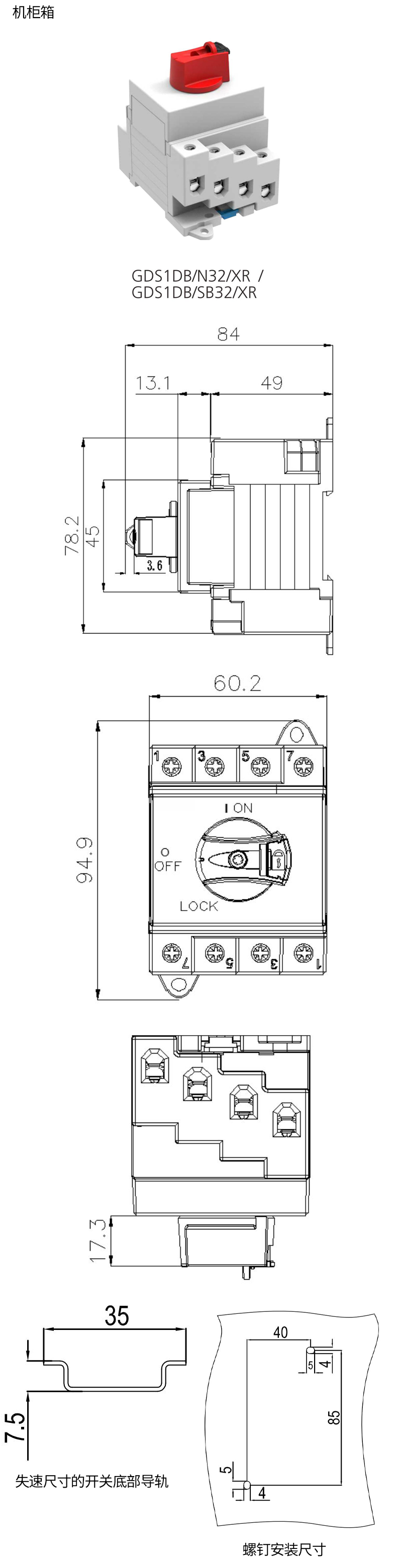

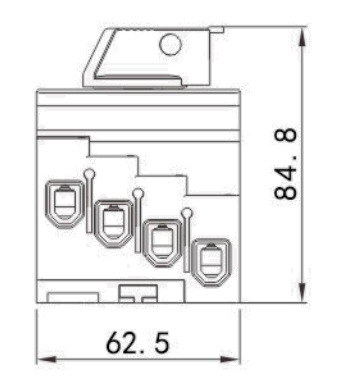

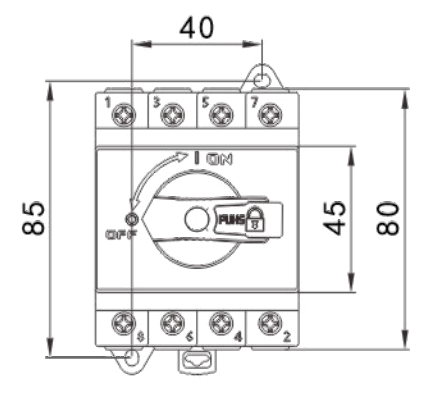

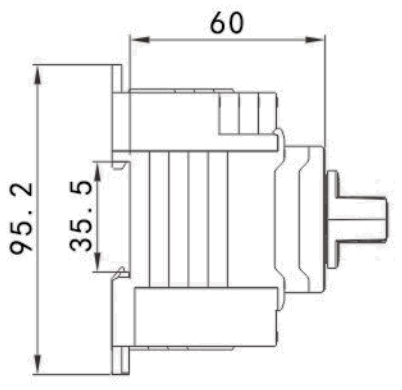

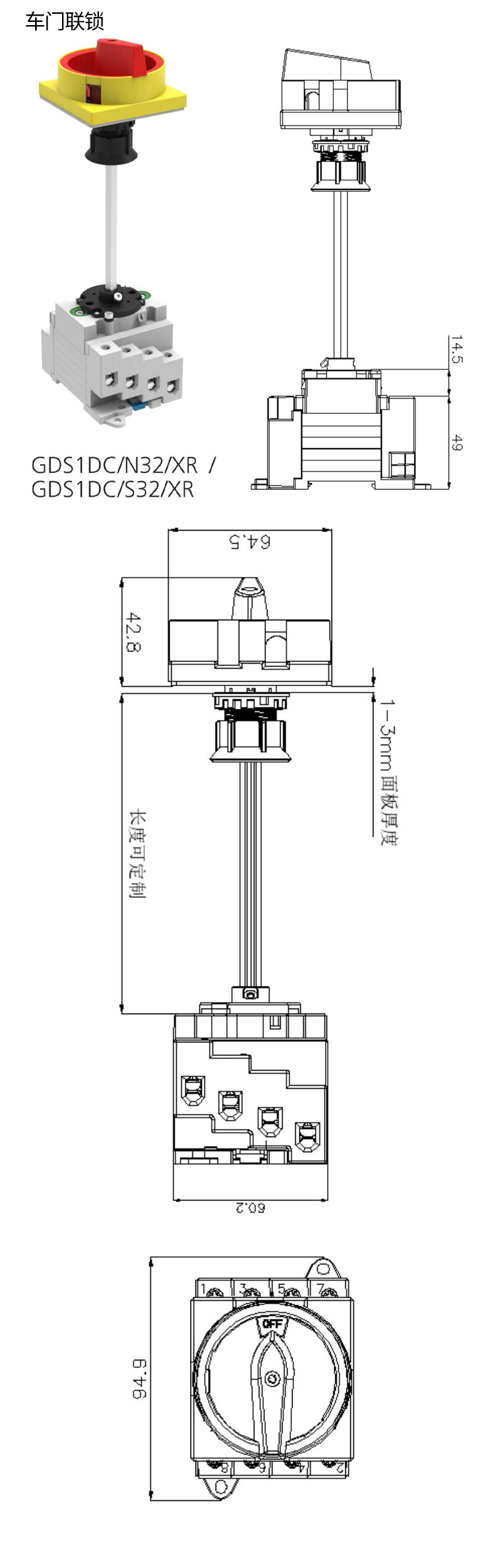

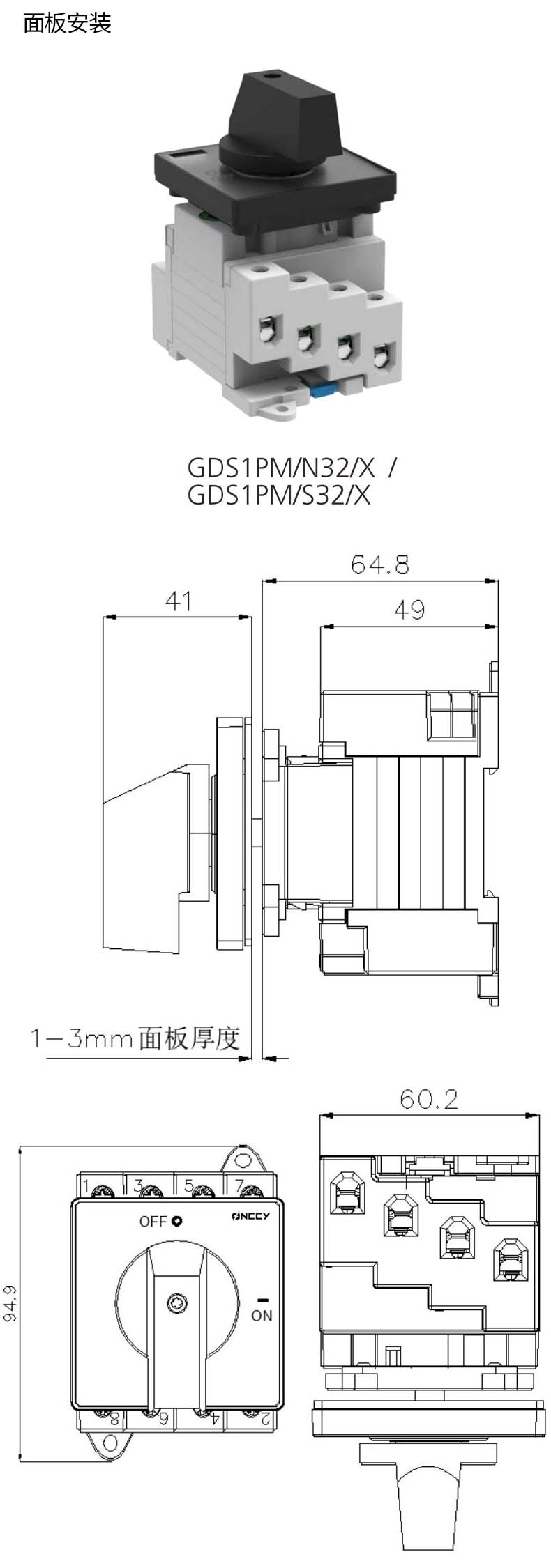

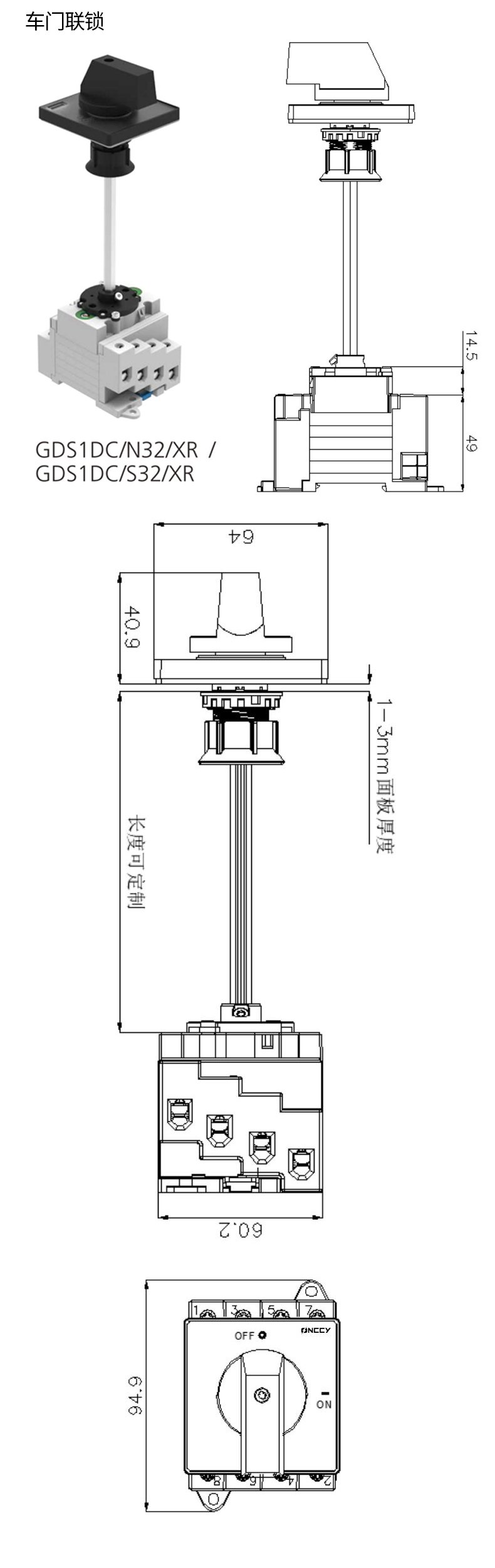

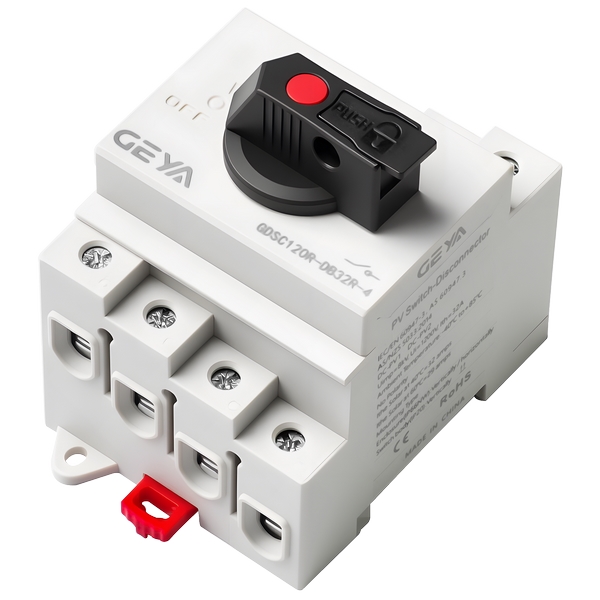

（二）、GDSC100R-DB32R尺寸

六、GDSC100R系列光伏直流隔离开关的接线

	4P	2P 双并联	4P 底部输入和输出	4P 顶部输入底部输出
规格	4	2H	4B	4S
触点接线图
切换示例
