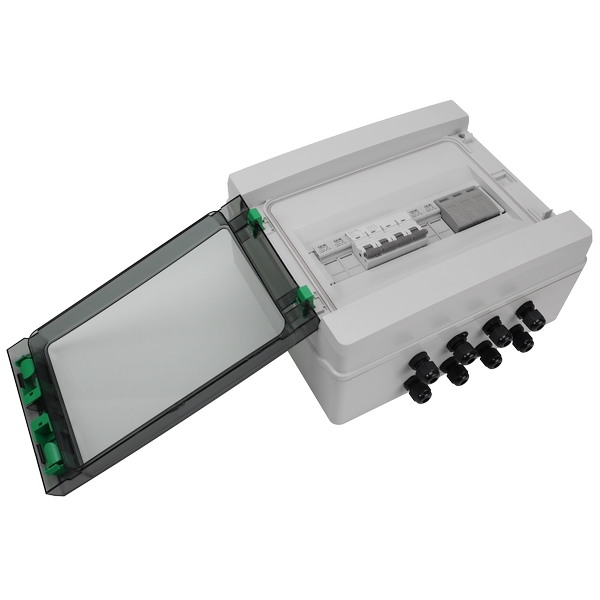

一、为什么选择GYPV/2-1型光伏汇流箱？

该款光伏直流汇流箱针对性适配中小型分布式光伏系统，是太阳能发电工程中常用的汇流配套设备，集成线路汇流、过载保护、

雷击防护等多重功能。产品整体结构成熟、配置完善，搭载专业的防雷与电路安全防护体系，可适配多种光伏组件类型。设备采用

壁挂式安装方式，接线简易、运维便捷，能够适应户外高温、高湿、多粉尘等复杂工况，同时支持个性化配置选型，可充分满足户

用屋顶光伏、小型工商业光伏、离网光伏系统等不同类型光伏项目的直流汇流使用需求。

•安全防护完备：

作为专业的光伏防雷汇流箱与光伏组串保护汇流设备，整机标配直流光伏熔断器、直流浪涌保护器与防水连接器，标配直流隔离

开关，可根据需求选配直流断路器。设备具备Ⅱ级标准防雷防护性能，可有效规避光伏系统运行过程中出现的过载、短路、雷击浪

涌等问题，保障家用光伏电站、小型工商业光伏系统安全稳定运行。

•工况适配广泛：

这款户外耐候型光伏直流汇流箱经过严苛的高低温环境测试，工作温度区间稳定在-25℃~+55℃，可抵御户外长期紫外线照射，

支持0-95%无冷凝湿度环境运行。设备可良好适配露天屋顶、沿海厂区、郊野小型电站、农业光伏大棚等多种复杂施工与运行场景，

环境适配表现良好。

•适配性灵活：

设备采用通用型太阳能汇流结构设计，可兼容单晶硅、多晶硅、薄膜等市面上主流的太阳能光伏组件。同时支持光伏熔断器、断

路器、负载隔离开关的额定电流按需调节，能够适配不同功率、不同配置的小型光伏系统，适用范围广泛。

•安装运维简便：

设备采用壁挂式安装结构，整体布局规整，系统接线简单便捷。搭配模块化箱体设计，后期设备检修、故障排查与日常维护操作

便捷，可有效降低小型分布式光伏项目的施工难度与运维成本，适配各类零散式光伏搭建场景。

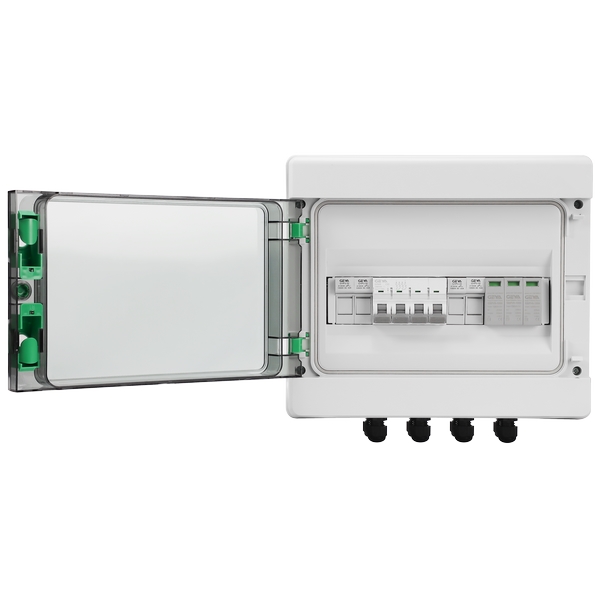

二、GYPV/2-1型光伏汇流箱的核心特点

1、高标准合规设计：

产品为标准化光伏直流汇流设备，严格按照《光伏结设备技术规范》CGC/GF 037:2014标准完成设计与配置，贴合光伏发电行业

官方设计与使用规范。整体生产工艺成熟、品质稳定可靠，可适配各类正规光伏工程项目配套使用。

2、高等级防护性能：

整机具备IP65高防护等级，属于适配户外使用的防水、防尘、防紫外线光伏汇流设备，拥有良好的防水防尘、抗老化、抗紫外线

能力。可长期抵御户外各类恶劣环境侵蚀，有效延长光伏整套设备的使用寿命，减少屋顶分布式光伏、户外小型光伏电站的设备故

障频次。

3、箱体材质：

设备箱体采用PVC工程材料制作，具备良好的阻燃、抗冲击、抗温升性能，箱体结构稳固扎实，耐环境腐蚀与老化，可长期适应

户外复杂工况使用。

4、专业防雷配置：

设备标配光伏专用浪涌保护装置，是适配户外工况的防雷型光伏汇流装置，符合Ⅱ级防雷保护标准。产品标称放电电流20kA，放

电电流40kA，可快速疏导户外雷击产生的浪涌电压，削弱电压冲击，有效保护光伏组件与逆变器设备安全，适合多雷雨地区的光伏

项目使用。

5、配置灵活可选：

设备基础安全防护配置齐全，功能完善，可根据项目需求选配智能监控模块、防二管，升级为智能光伏汇流设备。输出开关可在

直流隔离开关、直流断路器之间灵活选型，能够适配家用小型光伏、工商业分布式光伏、农业大棚光伏、临时光伏供电等多样化项

目场景。

6、电气性能稳定：

设备兼容市面上主流的DC550V、DC1000V光伏发电系统，是实用性良好的1进1出小型光伏直流汇流产品。设备单串输入电流15A，

输出开关电流支持20A/32A规格，电气参数贴合中小型光伏电站、户用太阳能发电系统的运行标准，汇流运行平稳，线路损耗较低。

三、GYPV/2-1型光伏汇流箱的应用场景

1、中小型光伏并网系统：

设备针对单MPPT逆变器小型光伏发电系统定制开发，广泛应用于家用屋顶光伏电站、小型厂房光伏、校园及医院配套光伏等中小

型工商业光伏并网项目。可稳定完成光伏组件电流汇集与稳压传输工作，保障并网系统平稳运行，适配各类小功率并网光伏工程。

2、多类型光伏组件配套：

产品适配性广泛，可匹配单晶硅、多晶硅、薄膜等各类主流太阳能组件，能够满足户用小型光伏阵列、建筑光伏幕墙、小型BIPV

光伏系统等不同光伏组件搭建的发电设备使用，适配绝大多数常规光伏汇流场景。

3、户外露天光伏场景：

依托IP65防水防尘防护等级与优良的宽温耐候性能，该款户外光伏汇流箱可广泛应用于屋顶露天光伏、厂区户外光伏、郊野小型

光伏电站、沿海高湿光伏项目、农业大棚光伏等潮湿、多粉尘、强光照的复杂工况，环境适配表现良好。

4、简易分布式光伏项目：

凭借安装简易、接线便捷、运维成本低的优势，设备可适配户用屋顶分布式光伏、零散式太阳能发电、施工现场临时光伏、偏远

地区离网光伏等小型光伏项目，是分布式光伏系统中性价比优良的直流汇流配套设备。

四、GYPV/2-1型光伏汇流箱的技术参数

五、GYPV/2-1型光伏汇流箱的接线与原理

（一）、产品接线

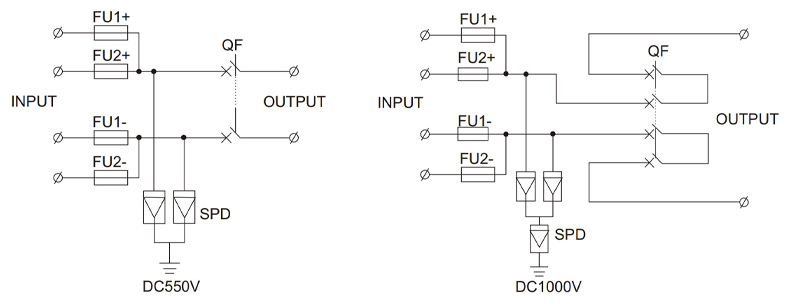

（二）、原理图
