一、为什么选择GYPV4-1 DC汇流箱产品？

该款太阳能直流汇流箱严格依照CGC/GF 037:2014光伏设备技术规范研发设计，作为光伏系统的核心前端配电设备，也是光伏电

站直流输入端的核心保护装置。产品整体运行稳定、适用场景丰富，兼顾电气安全性、户外耐候性与施工便捷性，可兼容多种主流

光伏组件，标配完善的防雷及电气保护配置，同时支持模块化功能选配，可满足不同光伏系统的基础汇流配电及个性化配置需求，

能够适配各类常规户外光伏发电场景使用。

•合规安全可靠：

作为专业的光伏防雷汇流箱，产品依托标准化行业技术规范研发，标配直流保险丝、二级浪涌防雷保护装置及专用开关器件，构

建完善的电气防护体系。可有效规避光伏系统运行过程中出现的短路、过流、浪涌雷击等问题，改善户外光伏电站配电安全隐患，

稳定提升光伏电站整体运行效率与设备使用寿命。

•环境适配性强：

产品按照户外光伏汇流箱标准设计，采用IP65高防护等级，选用耐高低温、抗紫外线、阻燃材质制作机身。可适配露天、潮湿、

温差悬殊、多风沙等复杂户外工况，保障户用及小型工商业光伏电站全天候稳定运行，户外耐候表现良好。

•配置灵活可调：

设备适配多种规格光伏系统，支持熔断器、断路器等核心器件额定电流参数调整，可根据项目需求选配智能监控模块、防反二管

等功能配件。兼顾基础汇流配电与智能化运维需求，适配不同功率的中小型并网、离网光伏发电系统，可满足多样化光伏工程的配

置要求。

•安装运维便捷：

设备整体结构简洁紧凑，采用壁挂式安装方式，整机布线规整简单，现场安装操作便捷。后期设备检修、维护难度较低，能够有

效降低光伏工程的施工成本与后期运维成本。

二、GYPV4-1 DC汇流箱产品的核心特点

1、完善的电气防护配置：

作为标准化光伏直流配电汇流箱，设备标配光伏直流保险丝、Ⅱ级防雷浪涌保护器，搭配标准直流隔离开关与可选配直流断路

器，可实现过流、浪涌、短路多重防护效果，有效保护光伏组件与后端MPPT逆变器设备，从源头降低光伏直流配电端的故障发生

率。设备防雷模块标称放电电流20kA，放电电流40kA，可分别适配DC550V、DC1000V两种电压系统的防护需求，保障光伏系统配电运

行安全。

2、高等级环境防护性能：

整机具备IP65高防护等级，是实用性强的户外防水光伏汇流箱，拥有良好的防水、防尘、抗紫外线、防老化性能。箱体采用PVC

工程材质，具备阻燃、抗冲击、耐温升等特性，可长期抵御户外风雨冲刷、高低温交替、紫外线照射等侵蚀，有效提升户外光伏配

电设备的耐候能力，延长光伏电站配套设备的使用周期。

3、宽泛的工况适应能力：

设备正常工作温度区间为-25℃~+55℃，可适配高低温复杂环境，支持0-95%无冷凝相对湿度工况。产品出厂前经过严苛的高低温

环境测试，环境适配性良好，能够稳定适配各类户外复杂光伏发电场景。

4、多元的组件适配性能：

该款太阳能光伏汇流设备通用性出色，不局限于单一光伏组件类型，可兼容单晶硅、多晶硅、薄膜等市面主流太阳能组件。能够

适配绝大多数中小型户用、商用光伏发电系统，可满足单晶、多晶、薄膜组件混搭搭建的光伏工程项目使用需求，场景适配范围十

分广泛。

5、模块化灵活配置设计：

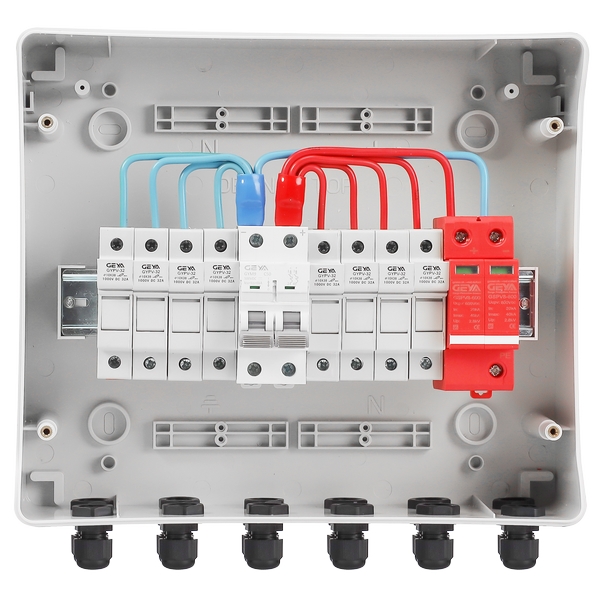

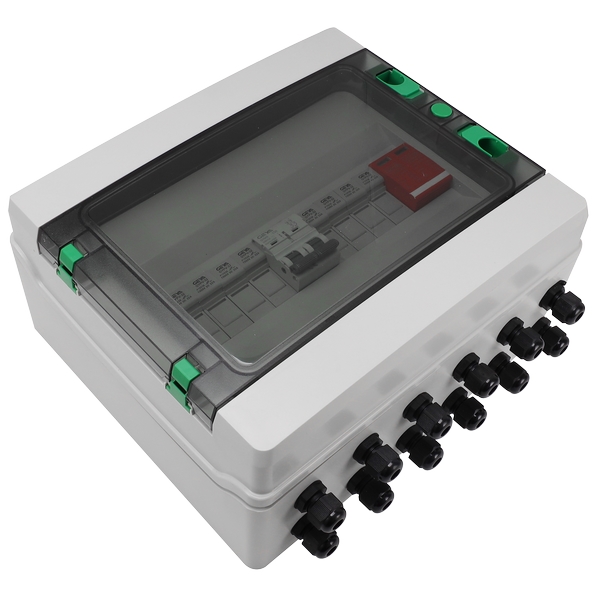

设备采用插头推动式模块结构设计，器件布局规整合理，设备检修、配件更换便捷高效。支持电气器件参数微调，同时预留充足

的智能升级拓展空间，可根据小型光伏电站项目需求选配数据监控、防反二管等功能模块，适配智能化光伏运维、分布式光伏数据

监测等主流应用场景。

6、简约实用的安装结构：

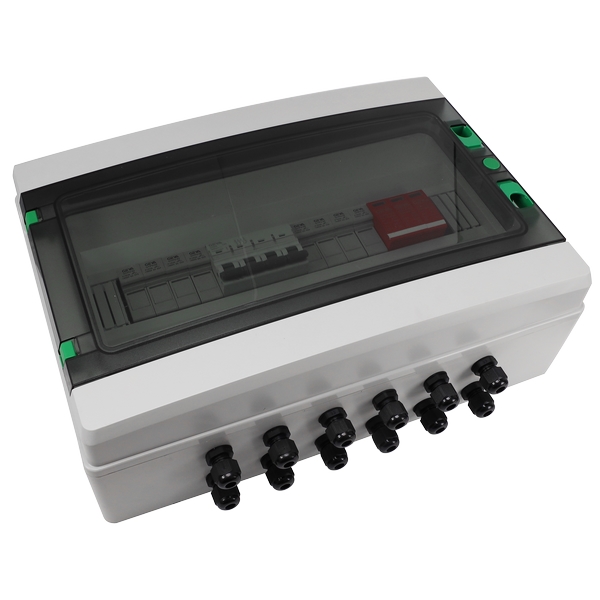

设备整机尺寸为410×285×140mm，体积小巧、不占用安装空间，适配屋顶光伏等狭小安装场景。设备采用壁挂式安装结构，搭

配标准MC4R防水连接器，接线方式简单、线路排布规整，能够有效简化光伏工程现场施工流程，提升项目安装效率。

三、GYPV4-1 DC汇流箱产品的应用场景

1、中小型分布式光伏电站：

设备适配单MPPT逆变器的中小型光伏发电系统，采用4进1出的经典汇流结构，适配性良好，可广泛应用于农村屋顶光伏、别墅户

用光伏、厂房屋顶光伏、小型工商业分布式光伏等项目。能够高效完成小型光伏阵列的电能汇流、配电及安全保护工作，适配各类

中小型并网光伏系统的建设需求。

2、各类常规户外光伏场景：

依托IP65防水防尘的优良耐候特性，这款户外光伏直流汇流箱可适配多种无封闭防护的户外光伏安装场景，包括户外露天厂区、

乡村自建光伏、偏远地区离网光伏、厂区光伏电站、楼顶露天光伏等。可稳定适配高温、高寒、潮湿、多风沙等各类复杂户外发电

工况，环境适配能力。

3、多类型光伏组件配套项目：

产品可配套单晶硅、多晶硅、薄膜等各类主流太阳能组件使用，适配不同组件搭建的光伏发电系统。通用性表现良好，高度适配

民用自建光伏、小型商用光伏发电、光伏示范工程、小型分布式光伏改造项目等各类光伏工程场景，适用范围。

4、高低压直流光伏系统：

设备支持DC550V、DC1000V两种行业主流电压规格，可适配低压、高压两类中小型直流光伏发电系统。能够满足不同光伏工程项

目的光伏直流配电差异化配置需求，广泛适配家用低压光伏系统、商用高压小型光伏电站，综合通用性优于普通单规格汇流设备。

四、GYPV4-1 DC汇流箱产品的技术参数

五、GYPV4-1 DC汇流箱产品的接线与原理

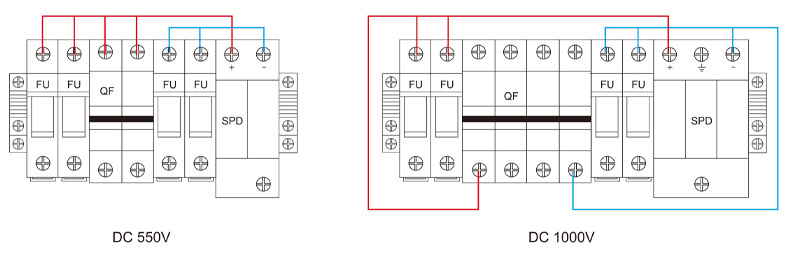

（一）、产品接线

（二）、原理
