一、为什么选择GYPV8-1 DC 汇流箱？

GYPV8-1 DC汇流箱是适配中小型光伏电站、分布式光伏项目的智能光伏汇流箱，针对性适配户外光伏发电复杂工况。产品集安全

防护、环境适配、简易安装等多重优势于一体，能够简化光伏系统直流布线结构，完善设备整体防护体系。设备支持个性化定制，

可适配多种规格光伏组件，能够合理控制光伏项目的安装与运维成本，是行业内通用性与实用性俱佳的光伏并网汇流配套设备，整

体性价比表现良好，广泛应用于屋顶光伏、地面光伏、工商业光伏及离网储能光伏等各类项目场景。其核心优势具体如下：

1.安全防护完善：

作为标准化光伏防雷汇流箱，设备搭载直流熔断器、浪涌保护器、断路器等多重防护元器件，可实现的防雷、短路保护与接地保

护功能，有效规避光伏系统直流运行过程中的常见故障，保障整套光伏发电设备持续稳定运行。

2.环境适配性强：

这款户外光伏汇流箱采用IP65高等级防护结构，通过专业的高低温环境测试，能够抵御户外雨水冲刷、粉尘堆积与紫外线老化侵

蚀，可良好适配山地、厂区、户外地面等多种复杂的光伏施工与运行工况。

3.配置灵活可调：

产品兼容单晶硅、多晶硅、薄膜等多种类型光伏组件，支持按需调整熔断器、断路器等核心部件的额定电流规格，同时监控模

块、防二管等配件均可根据项目需求选配，适配不同项目的配置需求。

4.安装运维便捷：

设备采用户外壁挂式安装设计，整体结构规整紧凑，布线结构简洁清晰，可简化逆变器与直流配电柜的布线流程，降低现场安装

调试与后期运维的操作难度。

二、GYPV8-1 DC 汇流箱的核心特点

1.合规标准化设计：

作为正规的太阳能光伏汇流箱，产品的研发设计、结构配置与性能检测均严格遵循《光伏接线装置技术规范》CGC/GF 037:2014

行业标准，产品品质规范、运行性能稳定，可满足民用、工业等各类主流光伏系统的工程建设标准要求。

2.多重可靠防护体系：

这款专业直流光伏汇流箱为每路输入通道配置独立熔断器，输出端搭载Ⅱ级防雷模块与专用开关保护部件，设备防雷标称放电电

流20kA，放电电流40kA，可有效抵御雷击、短路等故障带来的设备损伤，稳步提升光伏系统整体运行安全性。

3.宽温稳定运行性能：

设备常规工作温度区间为-25℃~+55℃，可适应高低温交替的户外环境，允许相对湿度区间为0-95%（无冷凝），环境耐受能力良

好，保障户外场景下的长期稳定运行。

4.材质耐用结构稳固：

设备箱体采用冷轧钢及多种金属材料加工制作，搭配PVC配套材质，整体结构坚固、抗冲击性良好，可长期抵御户外环境腐蚀与

老化，有效延长设备整体使用寿命。

5.功能可选性丰富：

产品分为智能型与非智能型两款机型，适配不同运维需求。其中智能型产品搭载高精度监控单元，可实时采集并监测串列电流、

设备内部温度、防雷工作状态、断路器状态及输出电压等核心运行数据，满足光伏电站精细化、智能化的运维管理需求。

6.电气参数适配广泛：

设备系统直流电压1000V，单串输入电流15A，输出开关电流125A，参数适配性良好，可适配多数规格的中小型光伏发电系统，通

用性较强。

三、GYPV8-1 DC 汇流箱的应用场景

1.多类型光伏组件配套：

作为通用性出色的组串式汇流箱，产品可良好兼容单晶硅、多晶硅、薄膜等主流太阳能光伏组件，适配家用屋顶光伏、工商业屋

面光伏、小型地面光伏电站等多种场景的发电系统，可满足不同材质、不同功率光伏组件的直流汇流使用需求。

2.户外光伏发电工程：

作为专用的户外光伏防雷汇流箱，设备依托IP65防护等级与优良的宽温运行性能，可应用于山地光伏电站、沿海盐雾光伏项目、

荒漠光伏电站、户外地面光伏电站、工商业屋顶分布式光伏电站等复杂工况项目，能够适配高温、低温、多雨、多风沙等多样户外

气候，适配各类复杂环境下的光伏工程建设。

3.中小型光伏直流系统：

设备采用经典8进1出结构，属于适配性良好的直流光伏汇流箱，可应用于家用光伏发电系统、工商业中小型光伏并网系统、光伏

水泵供电系统、小型离网光伏直流发电系统，能够简化系统布线、规范电路布局，有效提升光伏系统的整洁度与运行安全性，适配

10-100kW区间的中小型光伏项目。

4.定制化光伏工程项目：

设备核心组件性能稳定、规格标准，其余结构部件可根据用户项目需求个性化定制，可适配特种工况光伏项目、老旧光伏电站改

造项目、光伏储能一体化配套项目、布局工商业光伏工程项目的搭建需求，能够满足不同场景下个性化、差异化的光伏系统配套使

用需求。

四、GYPV8-1 DC 汇流箱的技术参数

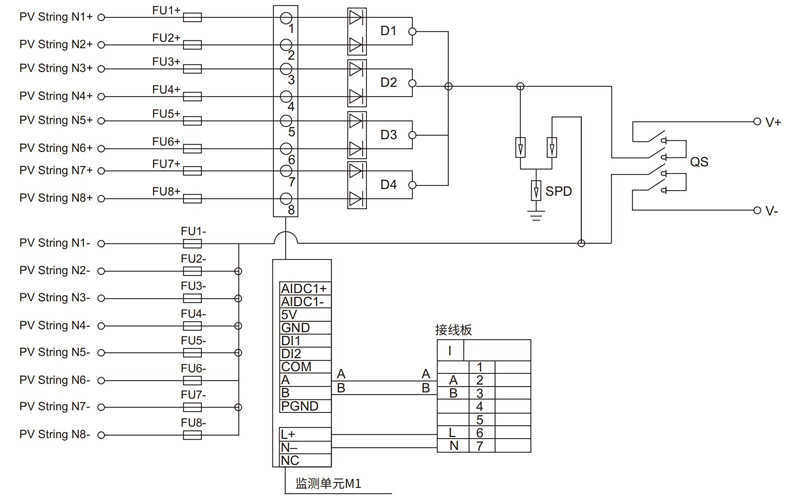

五、GYPV8-1 DC 汇流箱的接线与原理

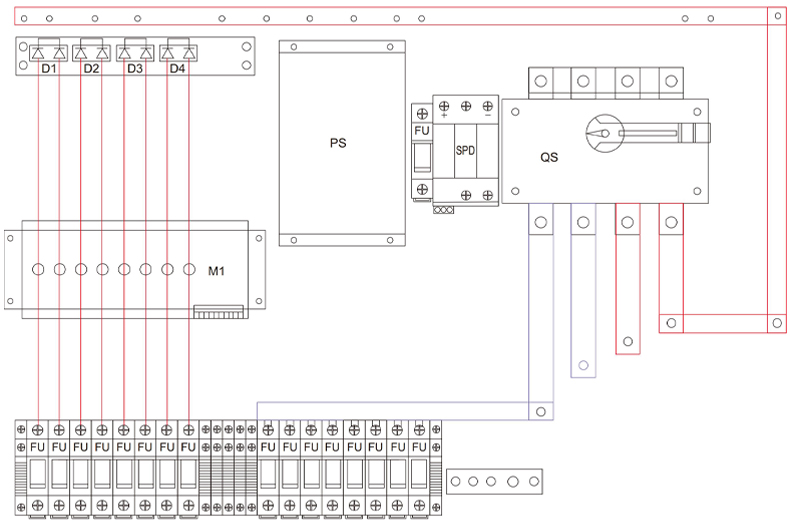

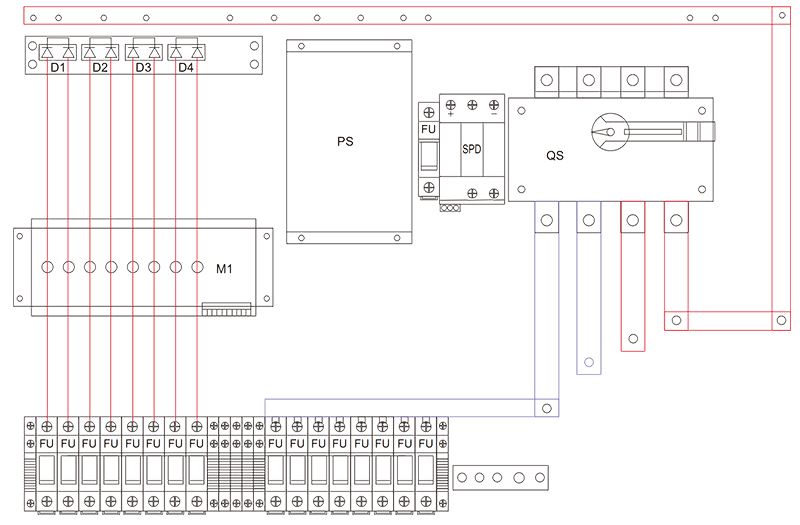

（一）、产品接线

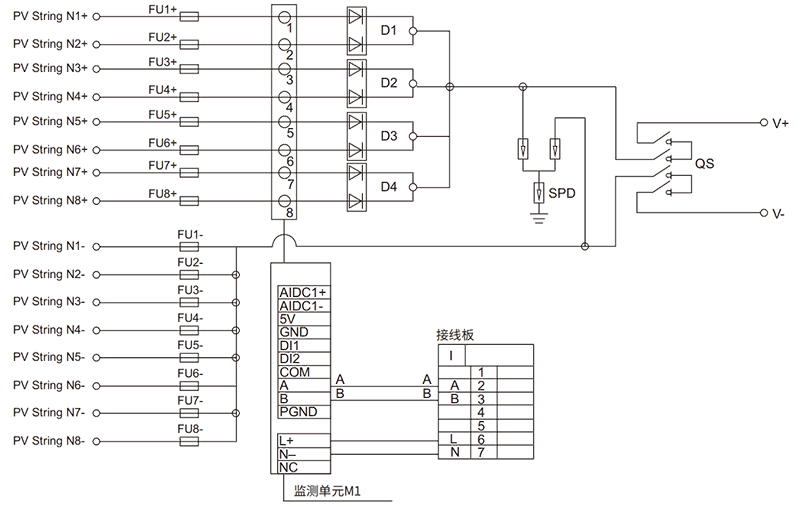

（二）、原理
