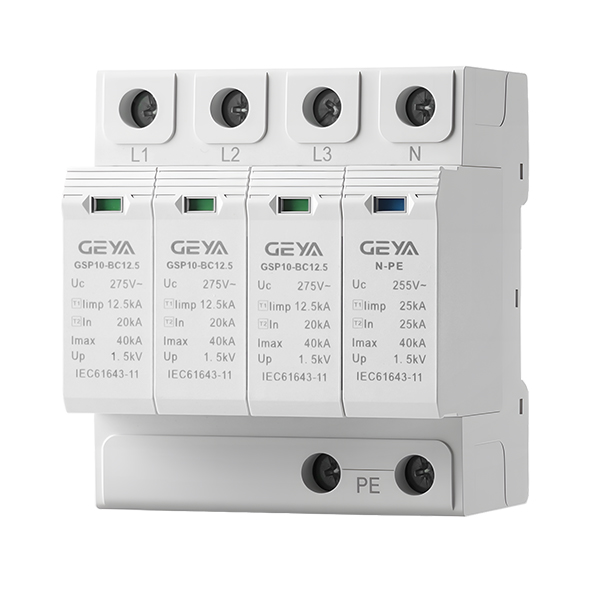

一、为什么选择GSP10-BC12.5系列浪涌保护器？

作为高端款浪涌保护器（SPD），GSP10-BC12.5系列浪涌保护器在核心元器件选型、生产工艺把控及安全机制设计上均具备优

势，可广泛适配户用、工商业、集中式等各类用电场景，为各类用电设备提供稳定可靠的浪涌防护。产品支持灵活定制服务，可满

足不同场景的个性化防雷需求，兼顾安全性与实用性，适配各类电站及用电场景直流侧、交流侧的防护需求。

1.  核心元器件：

采用原厂压敏芯片，相较于普通芯片，在稳定性与防雷防护性能上更具优势，既能有效延长产品使用寿命，又能提升防护可靠

性，可适配各类电站及用电场景的高要求防护标准，保障用电系统长期安全稳定运行。

2.  生产工艺规范：

各焊点均采用认证环保焊锡，焊接工艺严谨、质量稳定，可有效规避普通非环保焊锡带来的性能隐患，同时符合环保相关要求，

适配各类绿色用电项目标准。

3.  安全机制完善：

采用绝缘隔离技术，当产品失效脱扣时，可及时有效切断电弧，从根源上杜绝电弧引发的安全隐患，提升防雷使用安全性，契合

各类电站及用电场景“安全优先”的核心需求，有效降低电气火灾等安全风险。

4.  性能冗余充足：

产品主打高性能配置与多重安全机制，支持一次测试多重证书服务，可满足不同场景的严格防雷防护标准，适配高标准电站及用

电项目需求，能高效应对直击雷、感应雷等各类浪涌冲击，防护性能稳定可靠。

5.  辨识度高：

采用定制化外观设计，市场指向性清晰，相较于公用外观产品，识别度更高，便于项目现场管理与产品区分，有效提升项目运维

效率。

二、GSP10-BC12.5系列浪涌保护器的特点

1.  标准合规：

产品严格符合中国GB/T18802.11-2020、IEC61643-11:2011及欧洲EN61643-11:2012标准，具备CE认证，可满足国内外各类

电站及用电项目的防雷标准要求，适配各类用电系统直流侧、交流侧的防护规范。

2.  防护：

支持TN-S、TN-C、TT多种网络系统，保护方式覆盖L-PE、N-PE、L-PEN、L-N，可应对各类用电系统中直击雷、感应雷引发

的浪涌风险，守护各类电气设备安全，是防雷核心保障器件。

3.  功能灵活：

可增设开关量端子（遥信），具备遥信通信、远程告警功能，支持11.14常开、11.12常闭模式，遥信额定电流为220V/0.5A，

便于工作人员远程监测设备运行状态，适配智能用电场景防雷监测需求，实现防雷智能化运维。

4.  安装便捷：

采用35mm（EN60715）标准轨道安装，搭配螺钉端子连接，端子螺丝扭矩为2.5Nm，电缆截面积建议为6-25mm²

（≥16mm²），插线长度15mm，可直接适配常规配电柜，大幅降低现场安装难度。

5.  环境适应性强：

外壳采用PBT/PA阻燃材料，阻燃等级达UL94V0，防护等级为IP20，工作温度范围覆盖-40℃~+70℃，工作相对湿度为

5%-95%，可轻松适应高温、潮湿等多种用电安装环境，适配不同地域各类用电项目需求。

6.  配套性好：

可搭配LT-SSD15X SPD专用后备保护器及LT系列SSD专用外置脱离器，其无电感设计能有效降低保护回路残压，进一步提升整

体防雷防护性能，形成完整的用电系统防雷保护体系，适配各类用电系统多级防护需求。

三、GSP10-BC12.5系列浪涌保护器的应用

1.  户用用电场景：

适配农村、城市家庭各类用电场景，安装于户用配电柜内，可针对性保护各类家用电气设备，有效应对户外雷击及电网波动带来

的浪涌冲击，是户用防雷优选器件，保障家庭用电系统安全稳定运行。

2.  工商业用电场景：

适用于工商业厂房各类用电项目，安装于分配电柜、JP柜等设备中，可为大功率电气设备提供稳定的防雷防护，适配工商业复杂

用电环境，有效降低用电系统运行安全风险。

3.  集中式电站场景：

可应用于集中式电站配电系统，作为级防雷防护设备，能高效泄放直击雷带来的高能量浪涌电流，保护电站核心电气设备安全，

适配集中式电站超大通流防护需求。

4.  欧洲用电项目：

适配欧洲地区各类用电需求，符合欧洲相关防雷标准，其中欧洲款电压可达385V，适配欧洲小而精的用电安装场景，满足当地

市场用量需求，可作为欧洲用电项目专用防雷器件。

5.  环境用电项目：

可适配高温、多雷击等环境用电项目，凭借优异的环境适应性和完善的安全机制，为环境下的用电系统提供可靠防雷防护，保障

用电系统在复杂环境下长期稳定运行。

四、GSP10-BC12.5系列浪涌保护器的选型

(1).企业代号

(2).浪涌保护装置

(3).9：中端款；10：高端款

(4).防护登记：C/D:T2；BC:T1+T2

(5).T2款：显示放电电流；T1+T2：显示为冲击电流

(6).PV：光伏直流款；无：交流款

(7).欧洲专用：N：L+N；E：PE+N；D：N+PE

五、GSP10-BC12.5系列浪涌保护器的主要参数

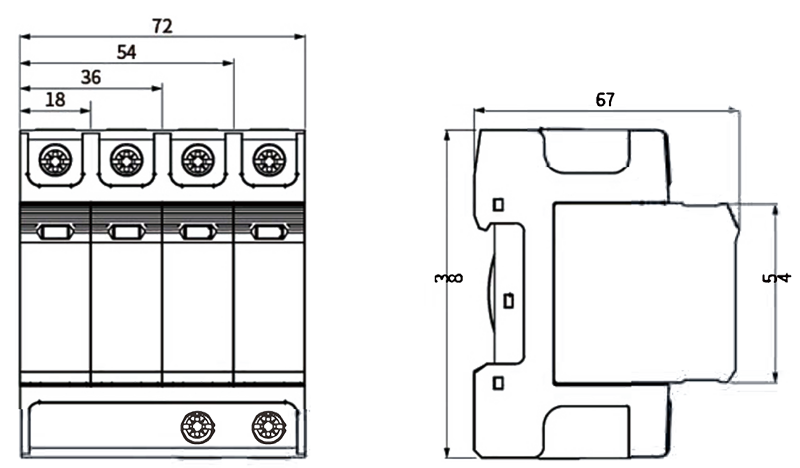

六、GSP10-BC12.5系列浪涌保护器的尺寸

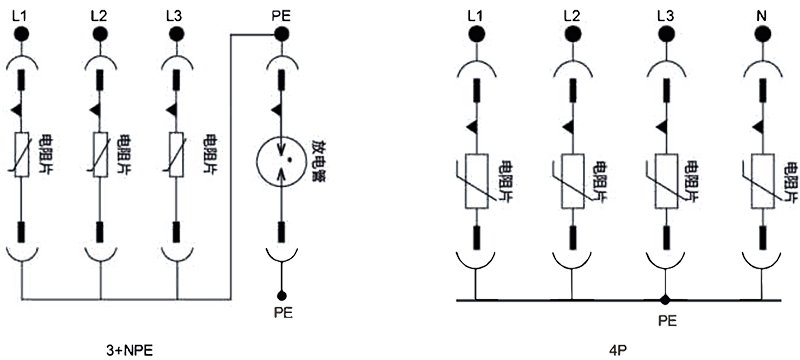

七、GSP10-BC12.5系列浪涌保护器的原理

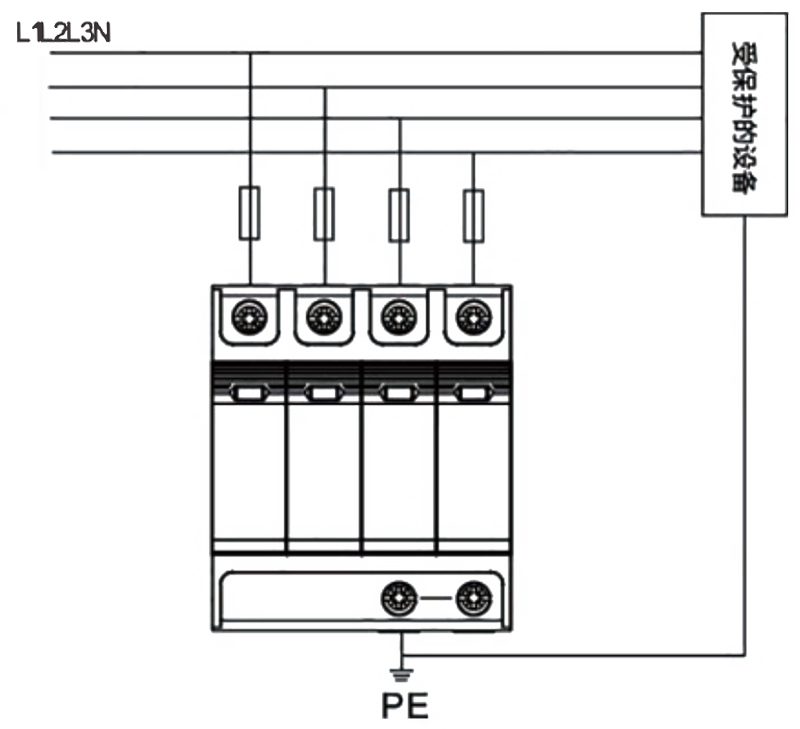

八、GSP10-BC12.5系列浪涌保护器的接线
