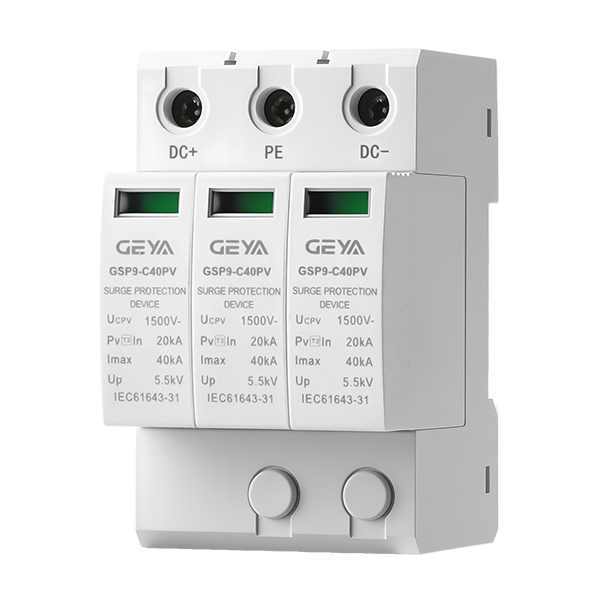

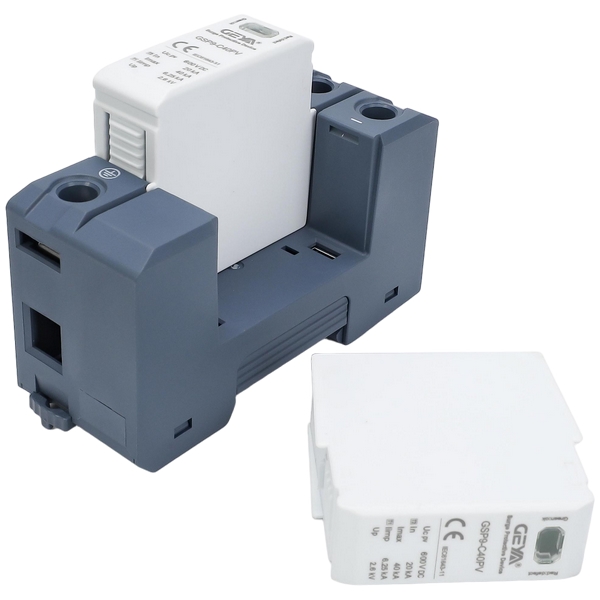

一、为什么选择GSP9-C40PV光伏直流浪涌保护器？

光伏系统易受雷击、电网波动等因素影响，作为光伏直流侧专用浪涌保护器，该产品精准贴合光伏直流系统运行特性，各项技术

参数均符合国内外相关标准，具备可靠的防雷防护性能与便捷的安装使用体验，可适配不同电压等级的使用需求，为光伏设备提供

稳定、长效的防雷保护，高效解决光伏系统防雷痛点。

1. 防护性能可靠：

作为专业光伏防雷器，产品采用高能量电阻片，标称放电电流可达20kA，放电电流高达40kA，响应时间仅25ns，可快速响应并

有效抑制过流、过电压，精准防范雷电冲击，大幅降低光伏设备损坏风险，切实保障光伏系统稳定运行。

2. 标准合规有保障：

产品严格符合中国GB/T18802.31-2016、欧洲EN 50539-11:2012及IEC61643-31:2018标准，已获得CE认证，产品质量符合

行业规范要求，使用更具安全性与可靠性。

3. 适配范围广泛：

作为光伏直流专用SPD，产品持续运行电压覆盖600VDC-2000VDC，提供U型、Y型两种结构可选，可精准适配不同规格光伏直

流系统、分布式光伏项目的防雷防护需求，兼顾屋顶光伏、小型分布式光伏等多种应用场景。

4. 运维便捷高效：

产品配备遥信通信功能，支持常开、常闭两种遥信装置，可实现设备运行状态的远程监控，同时内置热熔断脱扣装置，便于工作

人员及时发现并处理设备异常，降低运维成本。

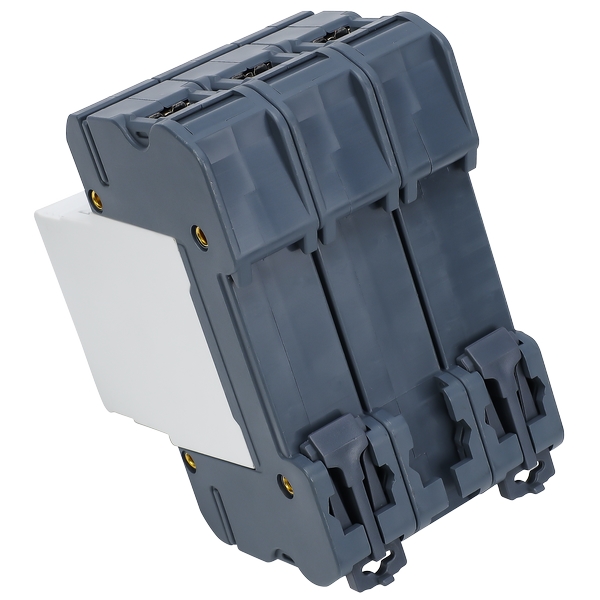

5. 安装灵活便捷：

产品支持35mm标准轨道安装，采用螺钉端子连接方式，端子可适配6-25mm²电缆，安装操作简单便捷，能够灵活适配多种安

装场景，提升施工效率。

二、GSP9-C40PV光伏直流浪涌保护器的特点

1. 结构设计合理：

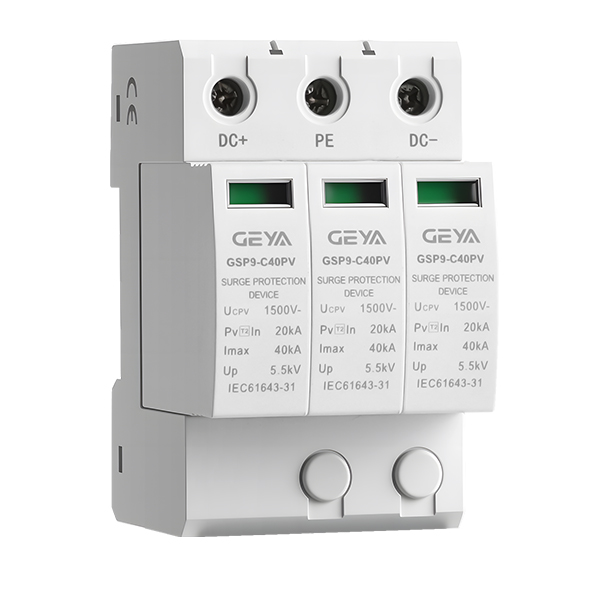

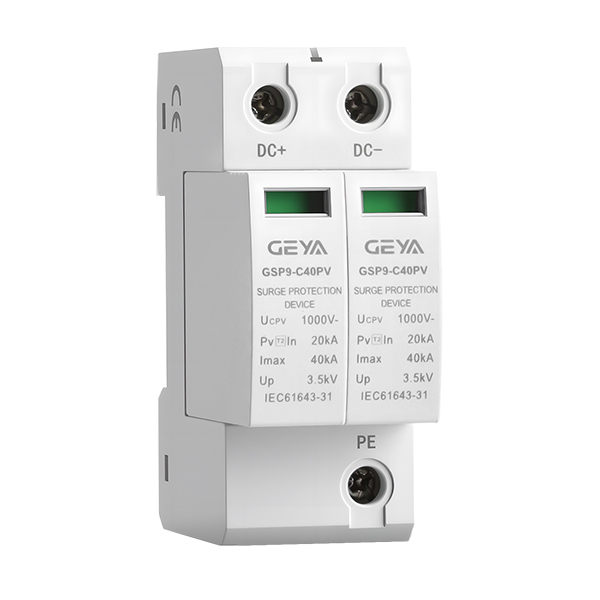

作为适配光伏系统的专用防雷器，产品提供U型、Y型两种结构选择，不同结构对应不同尺寸规格，可根据光伏系统的安装空

间、接线需求灵活选用，适配性强，契合光伏直流侧SPD安装规范。

2. 材质安全耐用：

产品外壳采用PBT/PA环保材质，阻燃等级达到UL94VO标准，具备优良的阻燃性能，防护等级为IP20，可有效防尘，能够在复

杂环境下保障设备稳定、安全运行，延长设备使用寿命。

3. 电气性能稳定：

产品额定短路电流为500A，电源持续工作电流仅0.2mA，采用并联连接方式，不会影响光伏系统的正常运行，运行损耗低，保

障光伏系统发电效率。

4. 环境适应性强：

产品工作温度范围覆盖-40℃~+70℃，可从容适应不同地区的气候环境，工作相对湿度为5%-95%、大气压力为

70kPa~106kPa，适配户外、室内等多种安装场景，实用性强。

5. 配套防护完善：

产品推荐搭配LT-SSD40 SPD专用后备保护器，可形成光伏系统双重防雷防护体系，进一步提升光伏直流侧防雷安全性，有效降

低设备故障概率，契合光伏SPD选型的规范要求。

三、GSP9-C40PV光伏直流浪涌保护器的应用

1. 太阳能电池板端：

安装于太阳能电池板输出端，作为光伏前端核心防雷保护设备，可直接防护电池板免受雷击及电网波动产生的过流、过电压损

害，有效延长电池板使用寿命，精准适配光伏组件防雷需求。

2. 电池板与控制器连接处：

安装于两者之间，可有效拦截电能传输过程中的浪涌电流和过电压，保护控制器免受冲击，控制器控制功能稳定可靠。

3. 控制器与逆变器之间：

作为光伏系统核心节点的防雷防护设备，重点保护逆变器免受浪涌损害，保障逆变器正常实现电能转换，减少发电损耗，是光伏

逆变器专用防雷器的优选搭配产品。

4. 光伏直流供电端：

安装于各类光伏直流供电设备前端，可为直流供电设备提供、高效的防雷防护，避免浪涌导致设备停机或损坏，保障光伏系统连

续稳定运行。

5. 分布式光伏系统：

适配中小型分布式光伏项目、屋顶光伏系统，可根据项目电压等级、安装空间等实际需求，选用对应规格的产品，提供浪涌防雷

防护，是分布式光伏项目防雷的核心关键设备。

四、GSP9-C40PV光伏直流浪涌保护器的选型

(1).企业代号

(2).浪涌保护装置

(3).9：中端款；10：高端款

(4).防护登记：C/D:T2；BC:T1+T2

(5).T2款：显示放电电流；T1+T2：显示为冲击电流

(6).PV：光伏直流款；无：交流款

(7).欧洲专用：N：L+N；E：PE+N；D：N+PE

五、GSP9-C40PV光伏直流浪涌保护器的参数

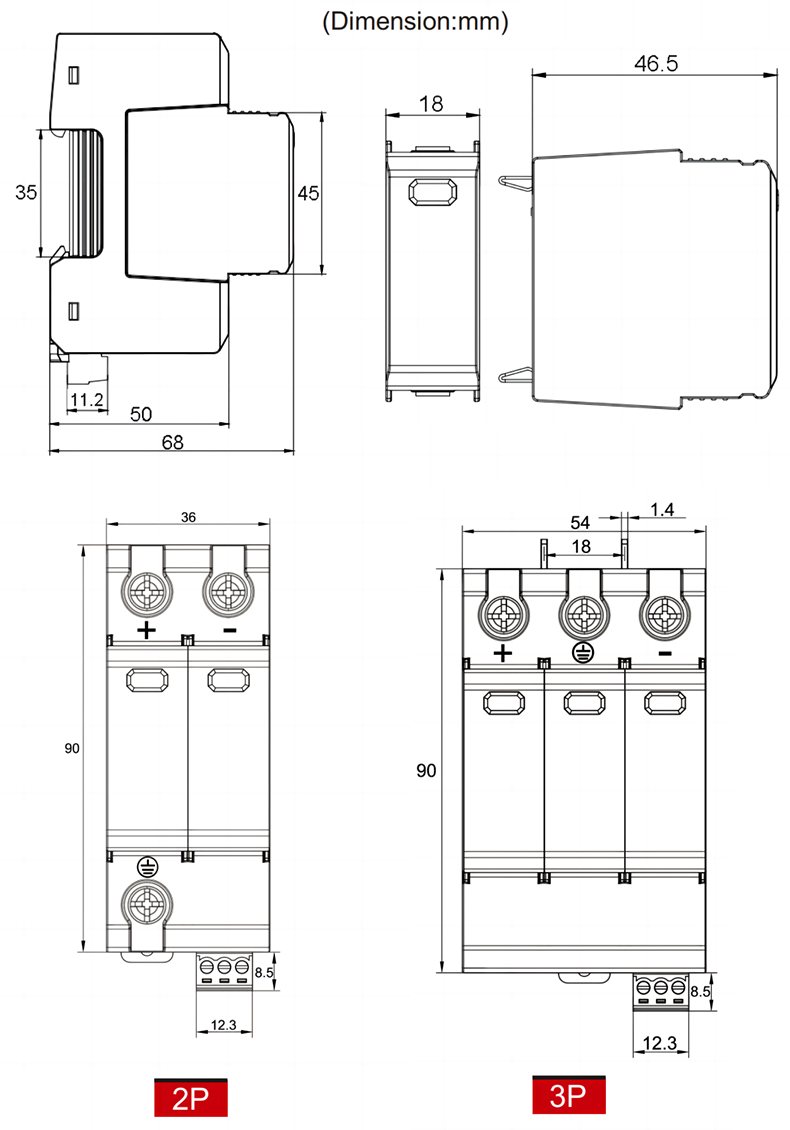

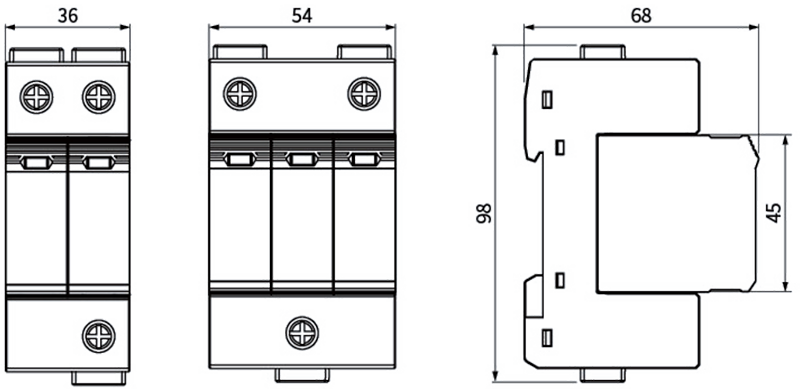

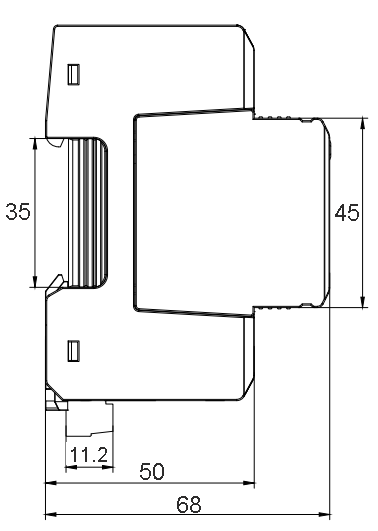

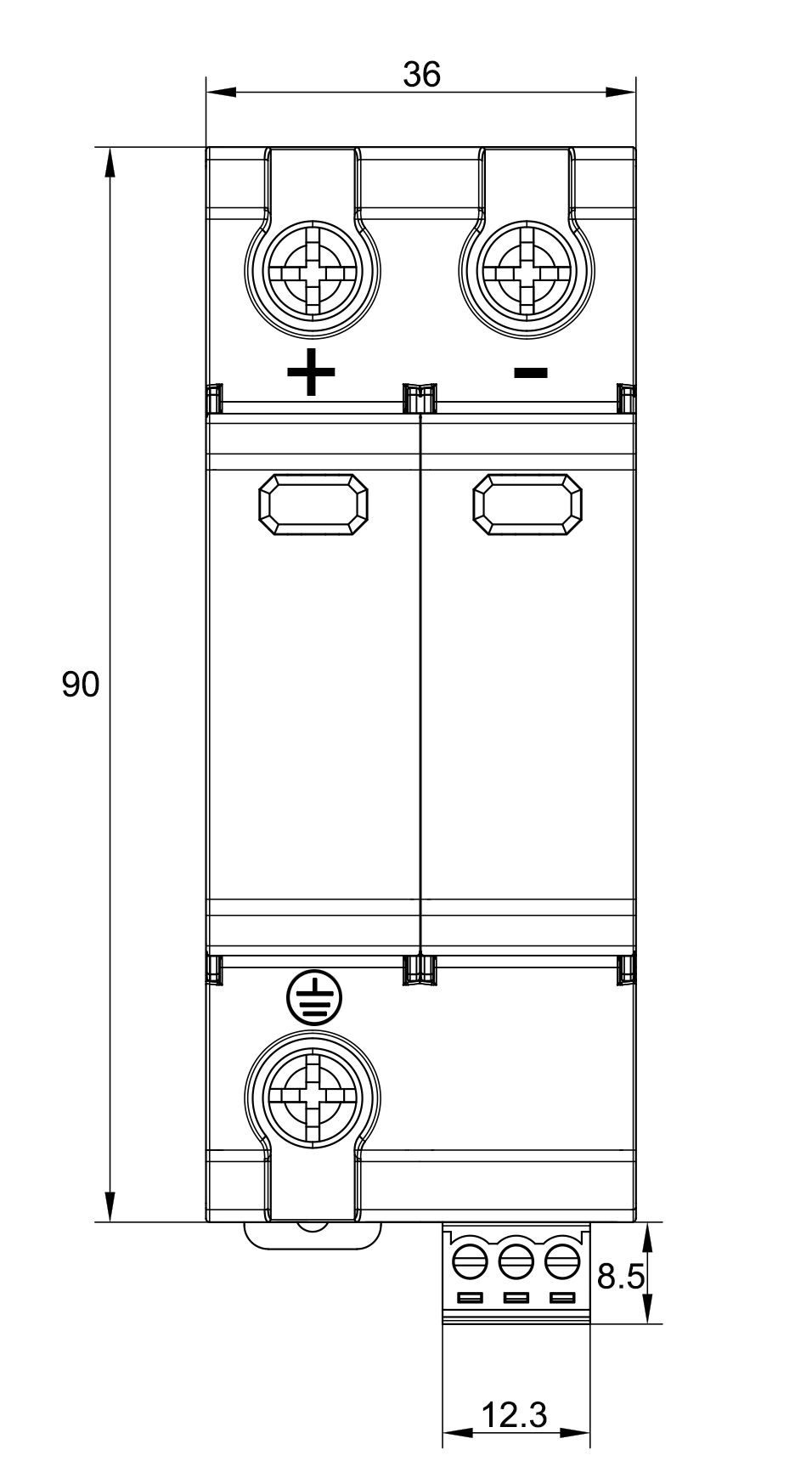

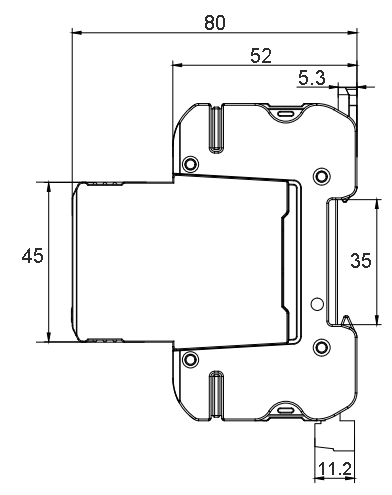

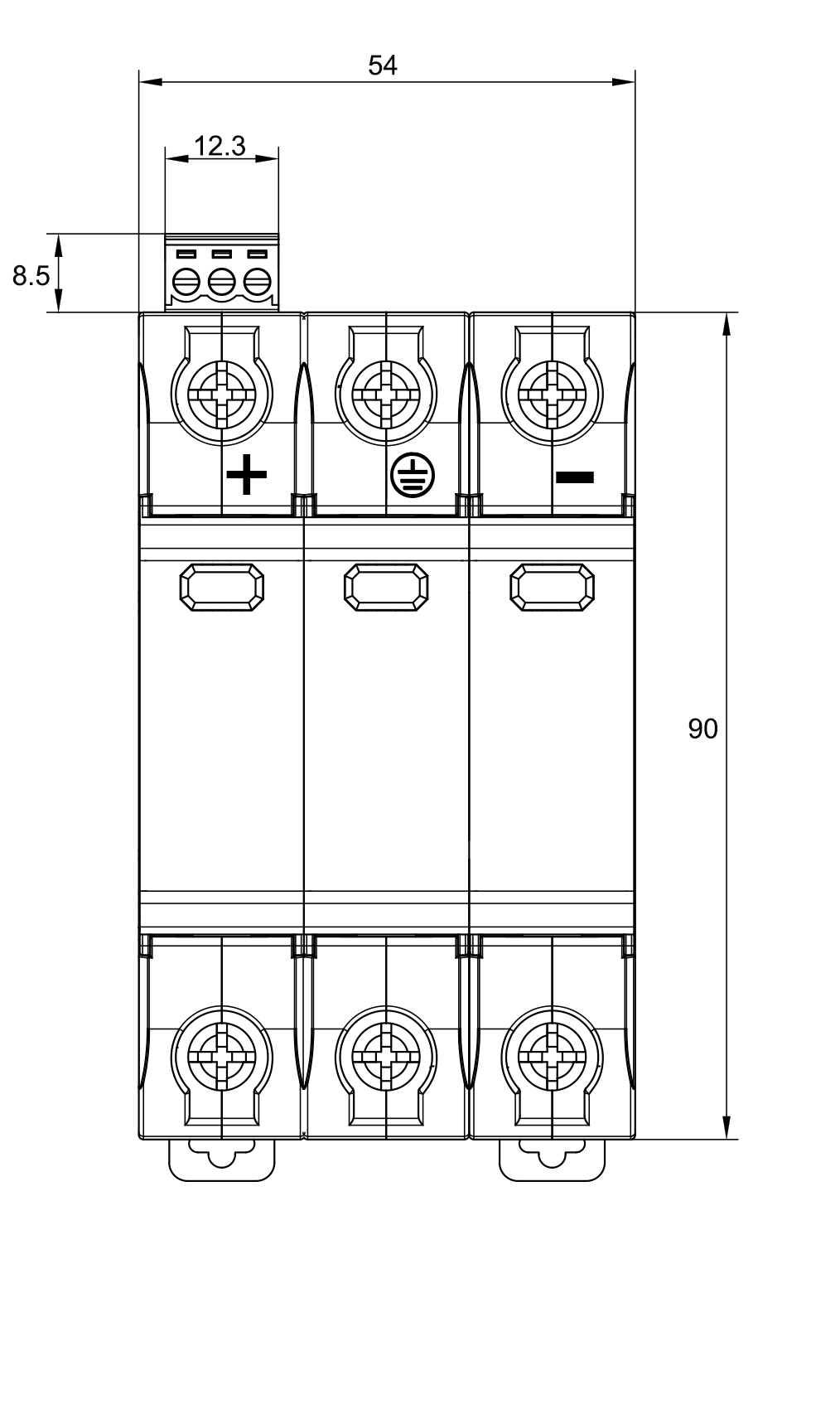

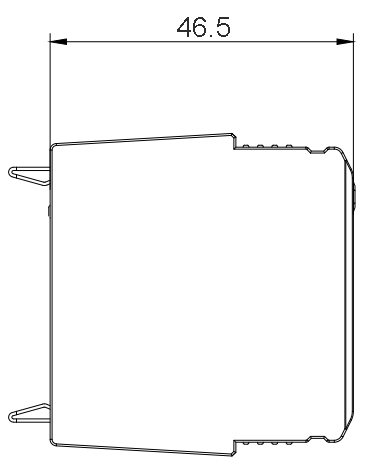

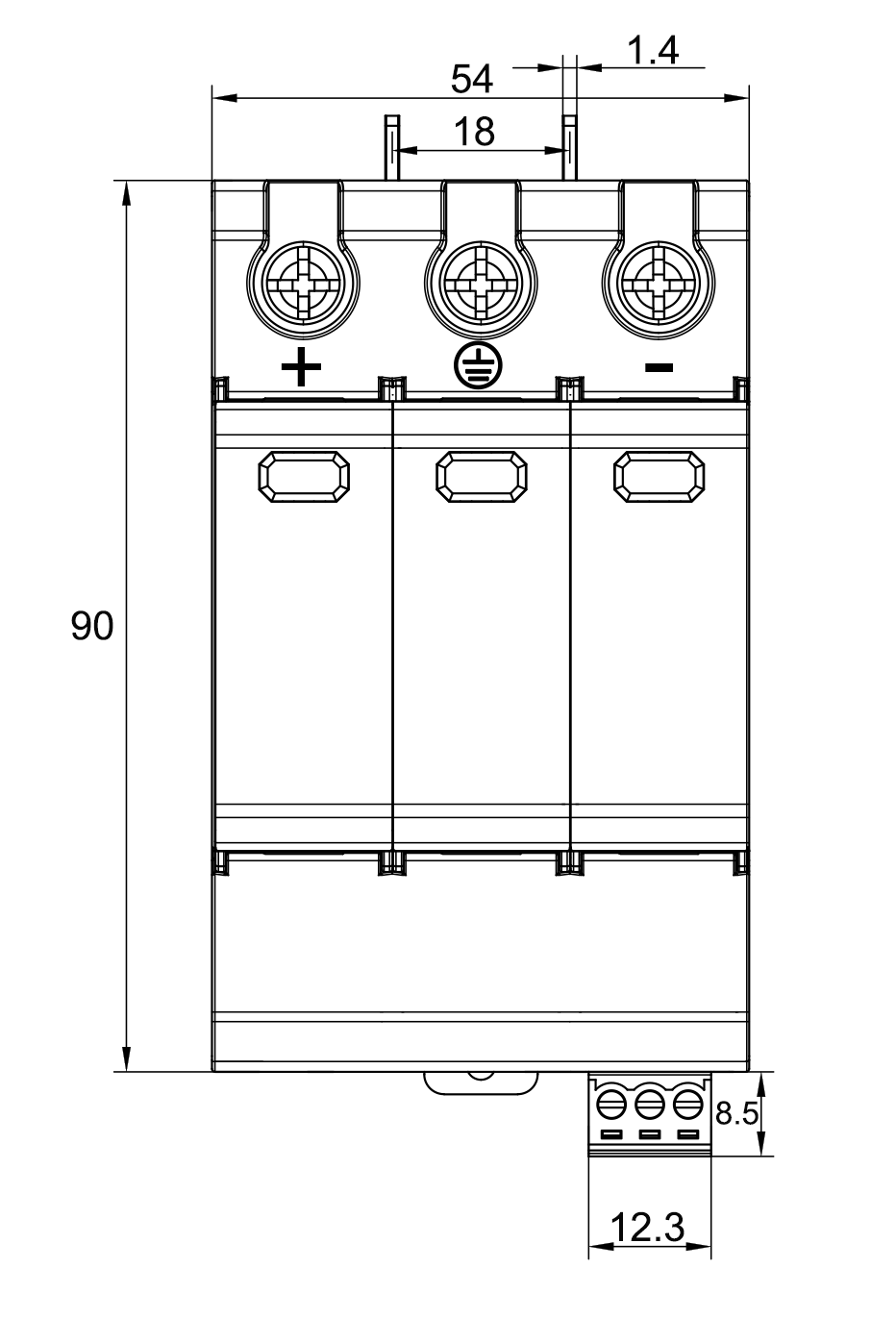

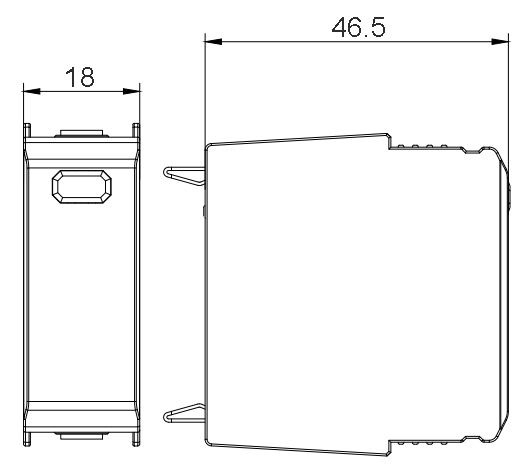

六、GSP9-C40PV光伏直流浪涌保护器的尺寸

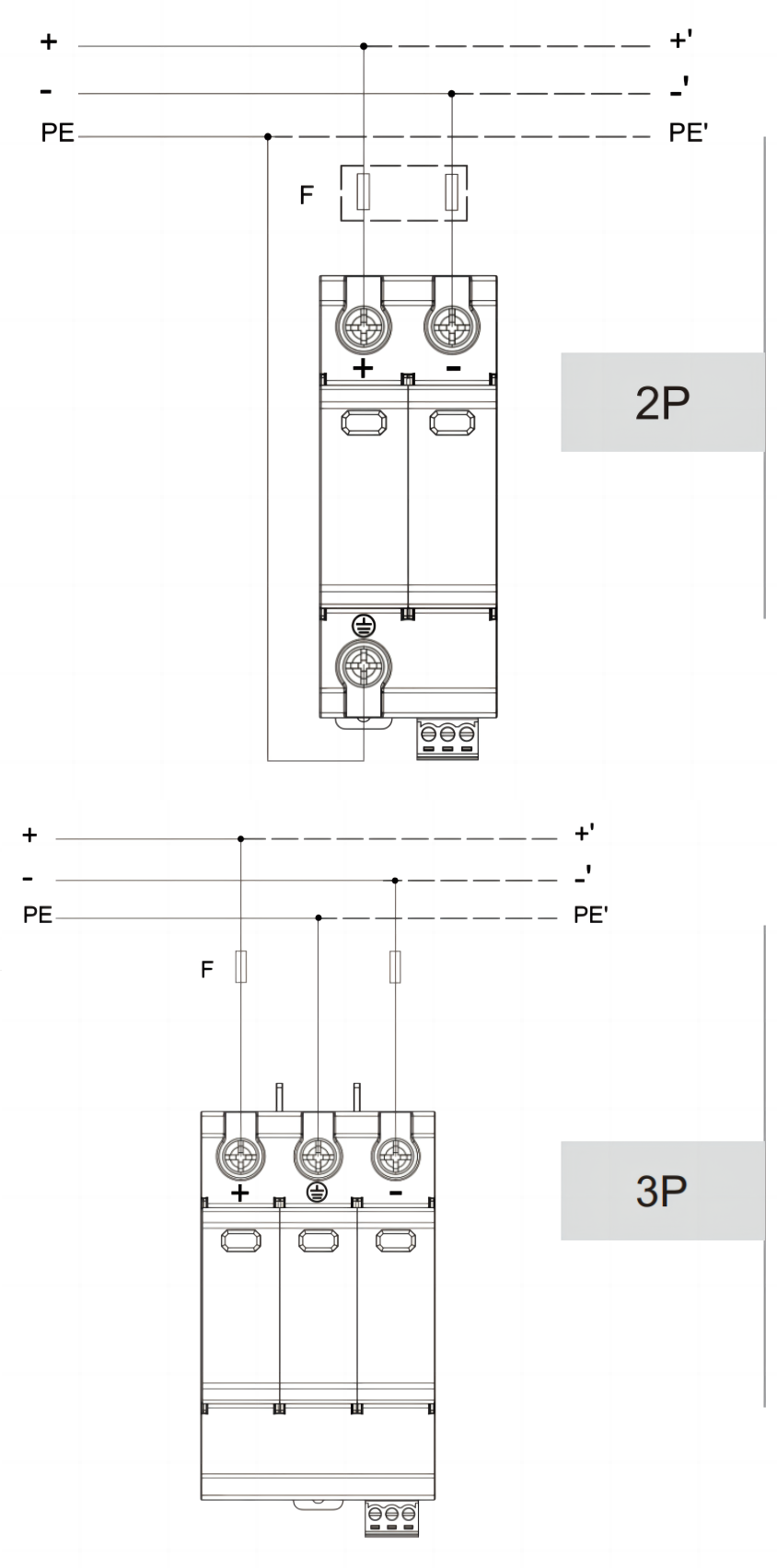

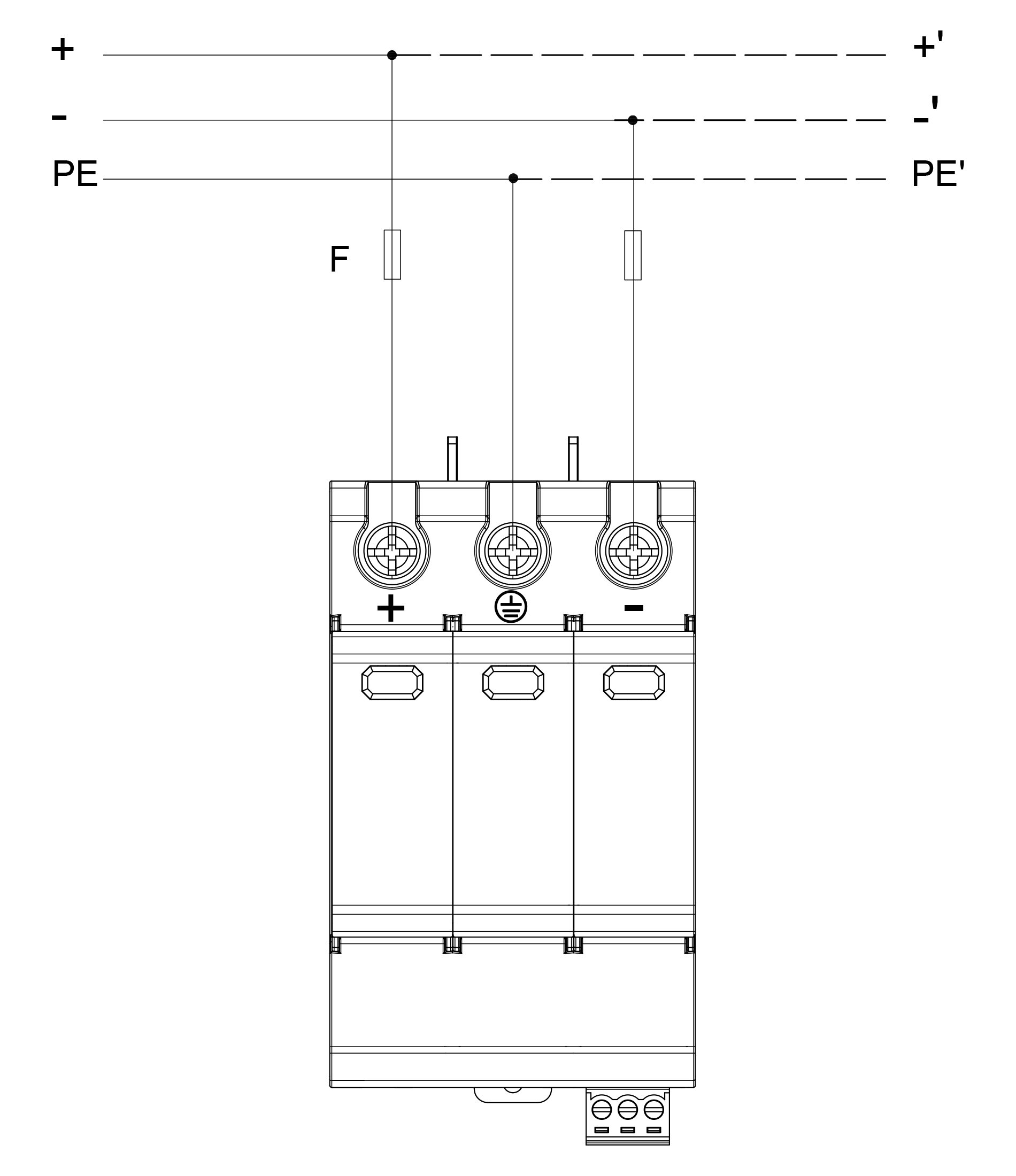

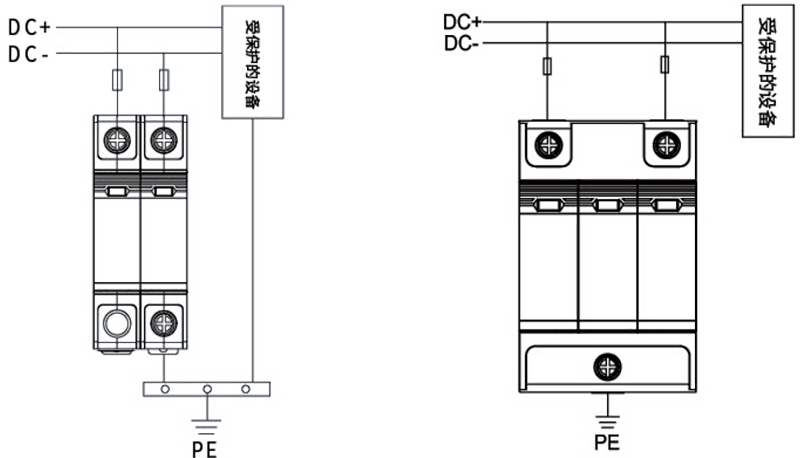

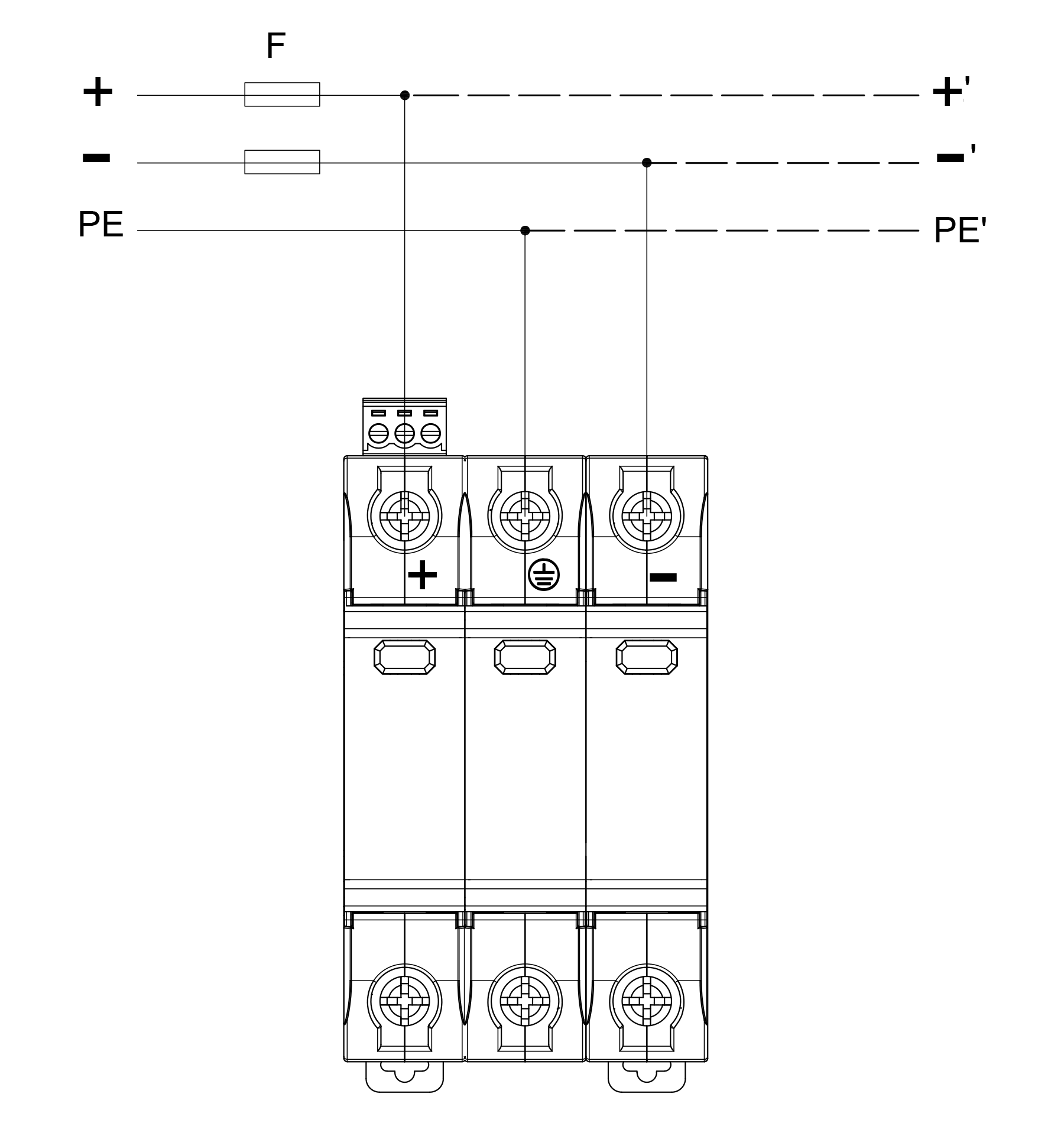

七、GSP9-C40PV光伏直流浪涌保护器的接线

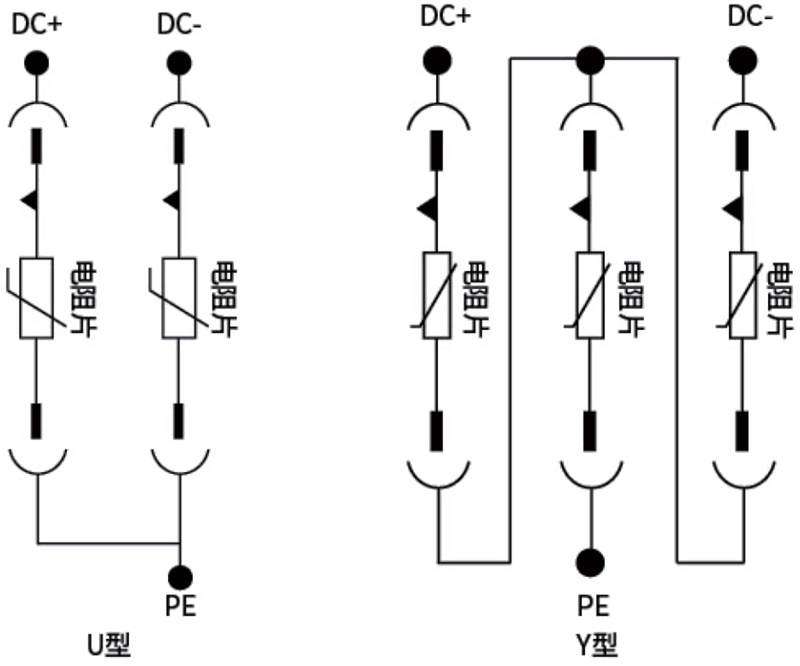

八、GSP9-C40PV光伏直流浪涌保护器的原理
