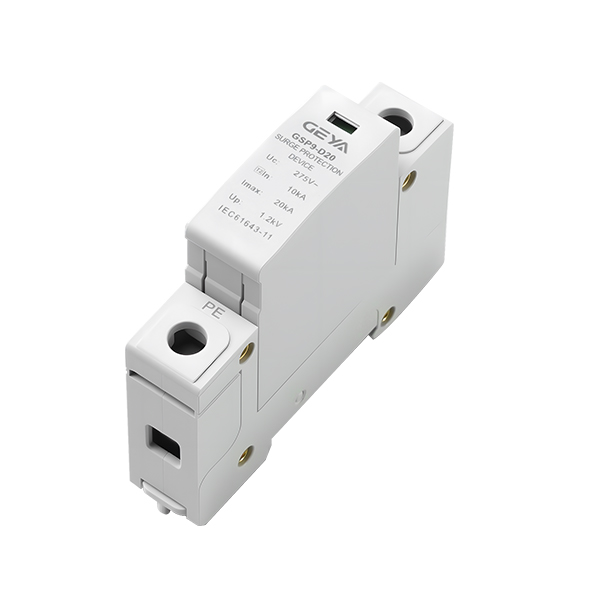

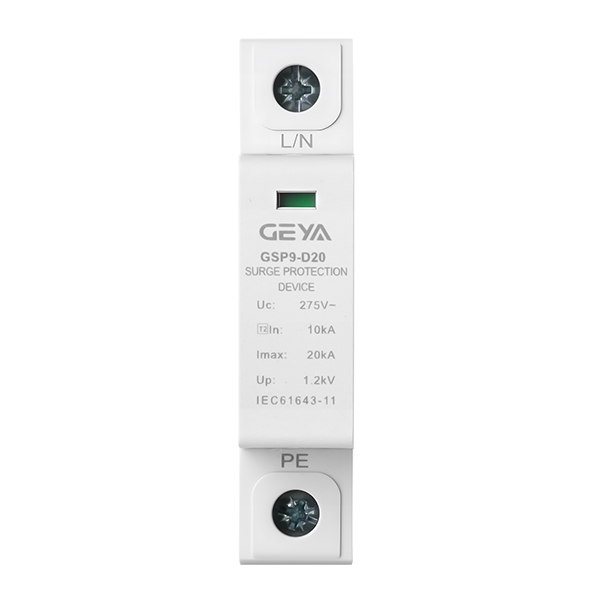

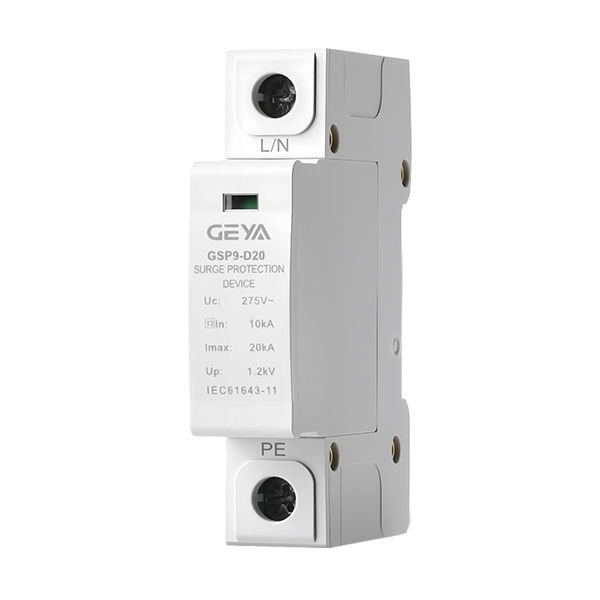

一、为什么选择GSP9-D20系列浪涌保护器？

GSP9-D20系列浪涌保护器作为高性价比限压型浪涌保护器，采用高能量电阻片作为核心元器件，防护性能稳定且响应迅速，能

有效拦截雷电浪涌、抑制瞬态过电压，避免电子电气设备受损。产品适配配电箱、JP柜等多种安装场景，支持35mm轨道安装，操

作便捷，且已通过CE认证，符合国家及相关标准，可满足各类配电防雷、设备防雷的防护需求。

1.标准合规，品质有保障：

严格遵循中国GB/T18802.11-2020、IEC 61643-11:2011及欧洲EN61643-11:2012标准，顺利通过CE认证，生产与检测全过程

符合规范要求。作为合格的电源防雷SPD，产品可防护性能达标，完美适配各类配电系统防雷工程的使用需求。

2.防护高效，响应迅速：

产品响应时间小于25ns，可快速捕捉并泄放浪涌电流，标称放电电流达10kA，放电电流为20kA，能有效限制瞬态过电压（对应

Uc 275/320/385/440V-规格），可高效防护电子电气设备免受雷电浪涌、线路过电压损坏，是一款可靠的雷电防护设备。

3.适配性广，兼容性强：

支持TN-S、TN-C、TT三种常见电网系统，采用L-PE、N-PE、L-PEN、LN多种保护方式，可灵活适配工业、民用等不同配电场

景。产品兼容各类配电箱、JP柜，无需额外适配改造，适配性优于普通浪涌保护器。

4.安全可靠，使用寿命长：

内置热熔断脱扣装置，设备出现异常时可自动脱离电网，有效规避安全隐患，实现浪涌保护器自身的安全保护。核心元器件采用

高能量电阻片，性能稳定、耐用性强，可减少后期更换与维护成本，是长效防雷防护的优选产品。

5.安装便捷，维护省心：

支持35mm（EN60715）标准轨道安装，采用螺钉端子连接方式，接线长度仅需15mm，操作简便易懂，无需专业复杂工具，可

适配配电防雷工程现场快速安装需求，后续维护工作便捷高效，能有效降低人工成本。

二、GSP9-D20系列浪涌保护器的特点

1.元器件：

采用高能量电阻片作为核心元器件，属于限压型防雷元器件，可承受较大的浪涌能量冲击，防雷防护效果稳定，不易出现老化失

效现象，相较于普通劣质浪涌保护器，使用寿命更长久。

2.防护：

涵盖多种保护方式，可针对不同线路的浪涌风险、过电压隐患进行防护，有效避免因单一防护漏洞导致的设备损坏，适配多场景

配电防雷需求，实现一站式雷电防护解决方案。

3.环境适应性强：

工作温度范围覆盖-40℃~+70℃，相对湿度可适应5%-95%，工作大气压力范围为70kPa~106kPa，可在多种复杂环境下稳定

运行，适配不同地域、不同场景的使用需求。

4.安全防护到位：

外壳采用PBT/PA环保材料，阻燃等级达到UL94V0标准，防护等级为IP20，可有效防尘、防触电，进一步降低使用过程中的安全

风险，保障设备与人员安全。

5.配套完善：

推荐搭配LT-SSD40 SPD专用后备保护器，二者结合可形成完整的配电防雷防护体系，进一步提升防护可靠性，有效避免设备故

障蔓延，满足配电防雷工程的完整防护要求。

6.规格多样：

提供1P、1+NPE、2P、3P、4P、3+NPE多种规格模式，尺寸小巧紧凑，可根据不同配电场景的实际需求灵活选择，适配性更

强。

三、GSP9-D20系列浪涌保护器的应用

1.建筑物配电系统：

可直接安装于建筑物内的配电箱、JP柜等位置，作为二级电源防雷核心设备，为主配电系统提供T2类防雷保护，守护建筑内电

子电气设备的安全，适配各类建筑配电防雷工程。

2.工业配电场景：

适配工业厂房各类配电设备，针对工业环境中易出现的雷电过电压、线路浪涌等问题，为生产用电子电气设备提供专业防雷防

护，避免因设备损坏导致生产中断，助力工业配电防雷安全。

3.民用建筑场景：

广泛应用于住宅、写字楼等民用建筑的配电箱，作为民用建筑配电防雷的优选设备，可有效保护空调、电梯、照明等各类民用

电气设备，延长设备使用寿命，切实保障居民用电安全。

4.新能源相关场景：

作为GEYA新能源系列核心产品，可适配新能源相关配电设备，为光伏、风电等新能源系统的配电环节提供专业防雷防护，精

准匹配新能源配电防雷需求，保障新能源设备稳定安全运行。

5.终端设备防护：

可用于保护建筑物内各类敏感电子设备，如监控设备、通信设备等，能有效抵御雷电浪涌、瞬态过电压的侵袭，避免设备故障

或数据丢失，满足终端设备防雷防护的核心需求。

四、GSP9-D20系列浪涌保护器的选型

(1).企业代号

(2).浪涌保护装置

(3).9：中端款；10：高端款

(4).防护登记：C/D:T2；BC:T1+T2

(5).T2款：显示放电电流；T1+T2：显示为冲击电流

(6).PV：光伏直流款；无：交流款

(7).欧洲专用：N：L+N；E：PE+N；D：N+PE

五、GSP9-D20系列浪涌保护器的主要参数

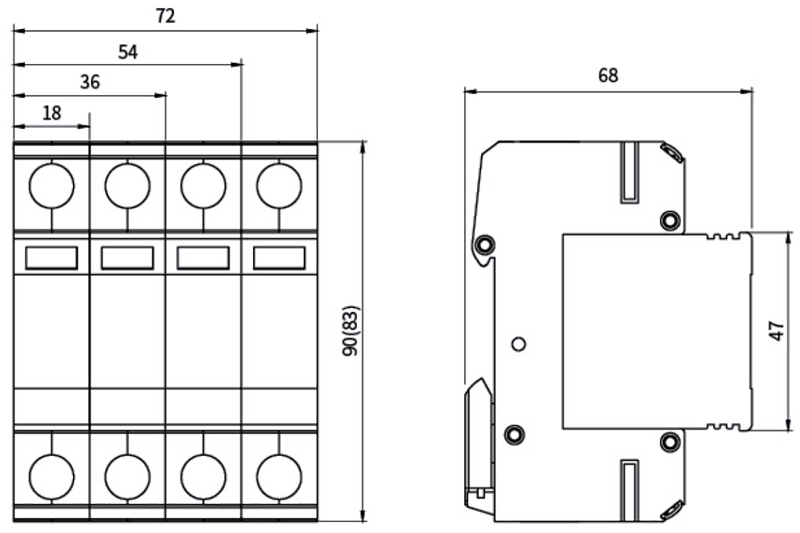

六、GSP9-D20系列浪涌保护器的尺寸

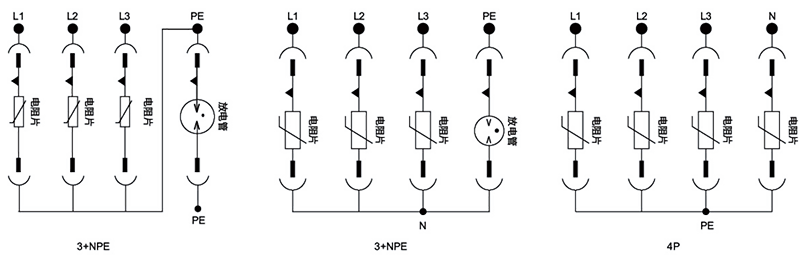

七、GSP9-D20系列浪涌保护器的原理

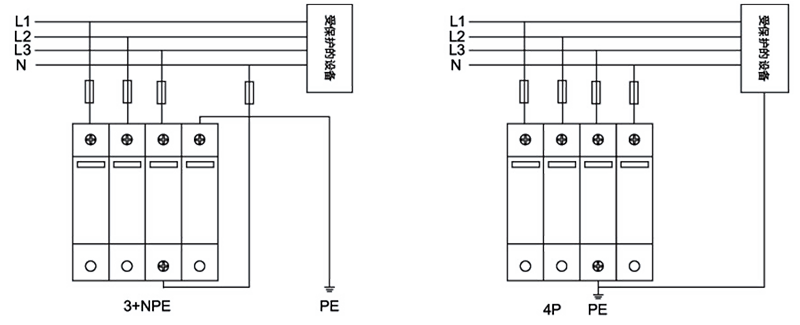

八、GSP9-D20系列浪涌保护器的接线
