一、为什么选择GSP9-C40系列浪涌保护器？

作为高性价比40KA二级浪涌保护器，GSP9-C40系列浪涌保护器采用核心元器件，防雷性能达标，可适配多种安装场景及电网

制式。产品通过CE认证，严格符合国家及相关标准，能精准抵御雷电过电压、电网瞬态过电压风险，且安装维护便捷，可长期稳定

守护设备安全，是配电防雷领域的优选防雷器。

1. 防雷性能可靠：

作为40KA浪涌保护器，其放电电流可达40kA，标称放电电流为20kA，响应时间≤25ns，能快速响应并泄放浪涌电流，有效限

制电压保护水平，可避免设备因雷电浪涌、瞬态过电压造成损坏，是性能优异的二级防雷器。

2. 标准合规有保障：

产品严格遵循GB/t18802.11-2020中国标准、IEC 61643-11:2011标准及EN61643-11:2012欧洲标准，且通过CE认证，质量符

合行业规范，可满足各类场景的防雷验收要求。

3. 适配性广泛：

支持TN-S、TN-C、TT三种网络系统，保护方式涵盖L-PE、N-PE、L-PEN、LN，可满足不同配电场景的防护需求，适配单相、

三相配电系统。作为通用型二级浪涌保护器，其可直接适配多种规格配电箱、JP柜，无需额外进行适配改造，降低施工成本。

4. 运行稳定性强：

采用高能量电阻片作为核心元器件，内置热熔断脱扣装置，可有效避免设备故障，保障运行安全。产品适配-40~+70℃宽温环

境，工作相对湿度范围为5%-95%，能适应多种恶劣工况，适配户外、工业等复杂场景。

5. 安装维护便捷：

采用35mm标准轨道安装（符合EN60715标准），螺钉端子连接牢固，接线规范，后续维护无需复杂操作，可大幅降低运维人

员的工作强度和维护成本。

二、GSP9-C40系列浪涌保护器的特点

1. 元器件：

选用高能量电阻片（核心防雷元器件），具备耐高温、抗老化特性，可长期承受浪涌冲击，有效延长产品使用寿命，这款40KA

二级防雷器长期稳定运行，减少设备更换及维护成本。

2. 防护细节到位：

产品防护等级达IP20，外壳采用PBT/PA阻燃材料，阻燃等级为UL94VO，可有效实现防火、防尘，杜绝使用过程中的安全隐

患，保障设备及人员安全。

3. 接线规范：

接入导线面积≥10mm²，接地线截面积≥16mm²，接线标准合规，推荐搭配LT-SSD40专用后备保护器，可进一步提升防护安全

性，形成双重防护，降低设备损坏风险。

4. 结构设计合理：

提供1P、1+NPE、2P、3P、4P、3+NPE多种规格模式，适配单相、三相不同配电场景，尺寸规整，可灵活嵌入各类配电箱、

JP柜等安装空间，且适配35mm标准轨道安装，满足不同场景下二级浪涌保护器的安装需求。

5. 具备通信功能：

配备11.14常开、11.12常闭通信装置，可实时反馈设备运行状态，便于运维人员及时发现设备故障、排查问题，提升运维效

率。

三、GSP9-C40系列浪涌保护器的应用

1. 建筑物配电系统：

可作为主配电系统T2类二级浪涌保护器（防雷器），广泛应用于各类建筑物的配电箱、JP柜中，为整体配电系统提供专业防雷

防护，适配建筑物防雷验收规范要求，保障建筑配电安全。

2. 工业生产场景：

适配工业厂房的配电设备，作为工业级40KA浪涌保护器，可有效保护生产线上的PLC、变频器等精密电子电气设备，抵御雷电

过电压、电网瞬态过电压影响，保障生产正常运行，降低设备故障停机造成的损失。

3. 民用建筑场景：

适用于住宅、写字楼、商铺等各类民用建筑的配电防护，可有效保护空调、电梯、监控等常用电气设备，避免因浪涌电压造成设

备损坏，保障居民及商户用电安全。

4. 新能源相关场景：

作为GEYA新能源系列防雷器，可精准适配新能源配电设备，为光伏逆变器、风电控制柜等相关电气设备提供专业防雷保护，是

新能源配电系统专用的二级浪涌保护器，保障新能源设备稳定运行。

5. 户外配套设备：

适配户外JP柜等配套配电设备，可适应户外复杂温湿度环境，耐受恶劣天气，为户外电气设备提供稳定、可靠的防雷防护，避免

户外环境对设备造成的浪涌损坏。

四、GSP9-C40系列浪涌保护器的选型

(1).企业代号

(2).浪涌保护装置

(3).9：中端款；10：高端款

(4).防护登记：C/D:T2；BC:T1+T2

(5).T2款：显示放电电流；T1+T2：显示为冲击电流

(6).PV：光伏直流款；无：交流款

(7).欧洲专用：N：L+N；E：PE+N；D：N+PE

五、GSP9-C40系列浪涌保护器的主要参数

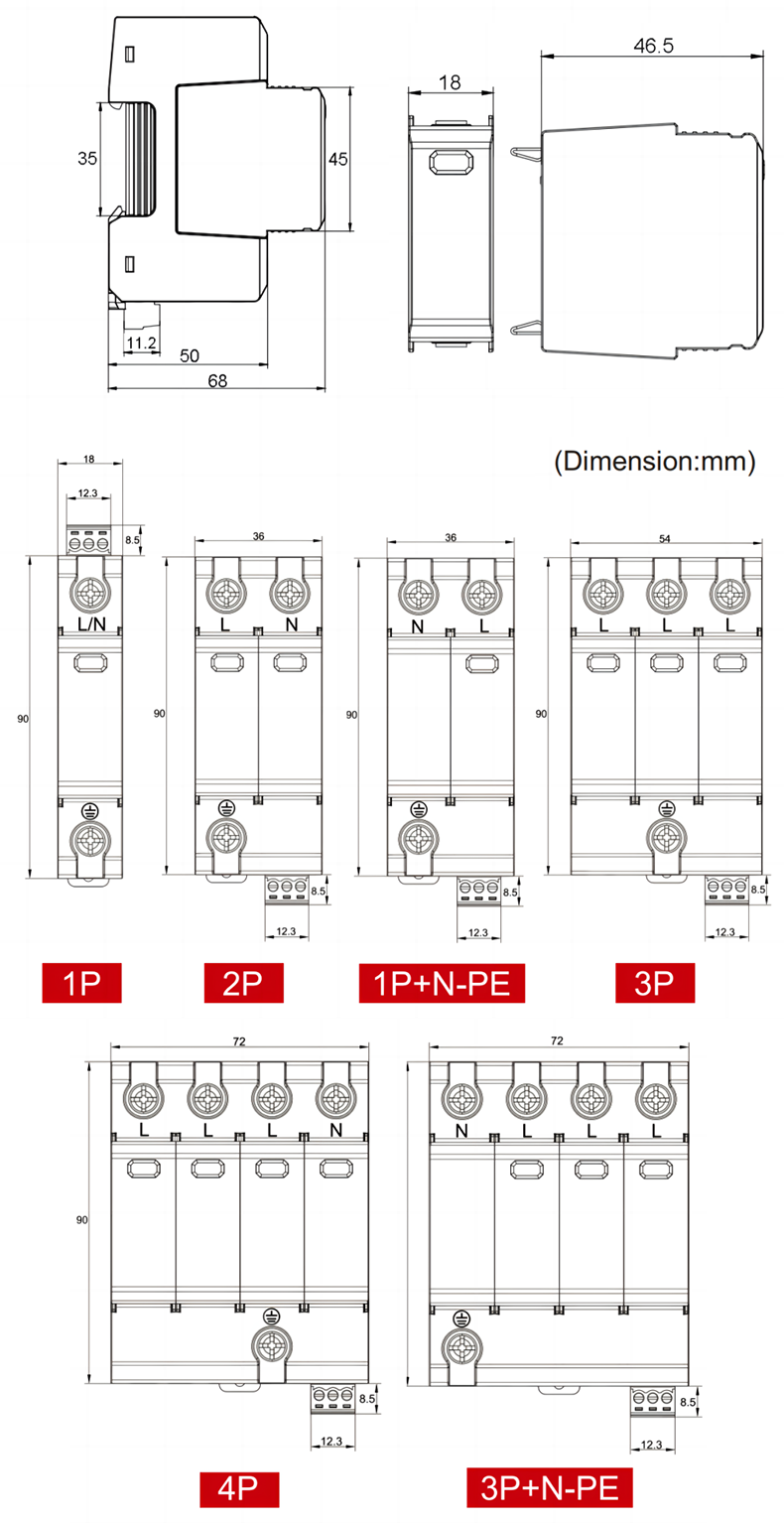

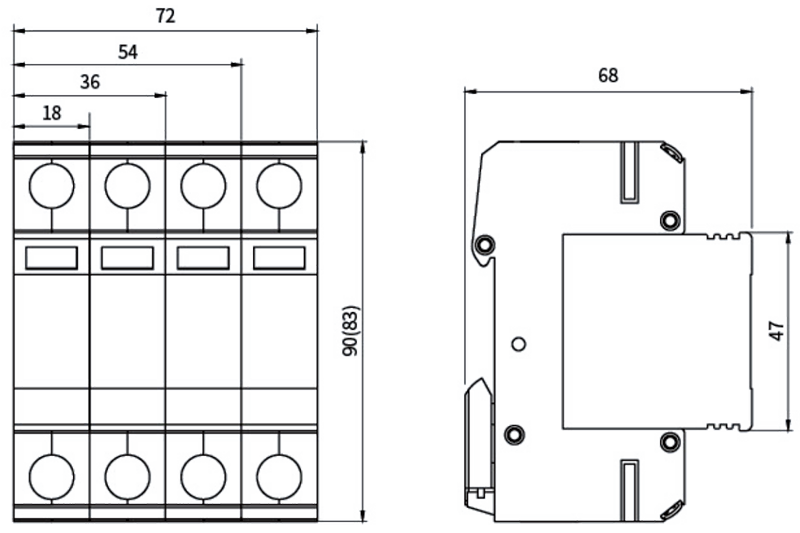

六、GSP9-C40系列浪涌保护器的尺寸

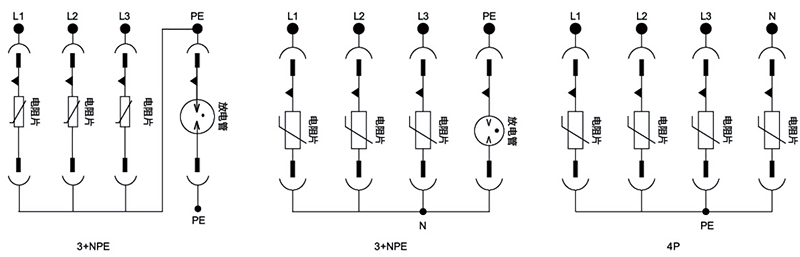

七、GSP9-C40系列浪涌保护器的原理

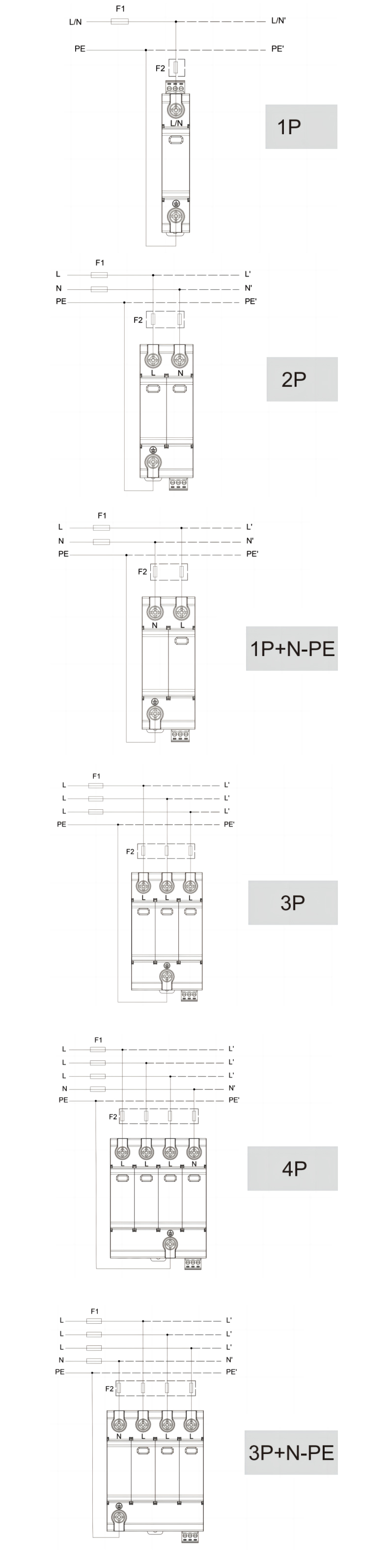

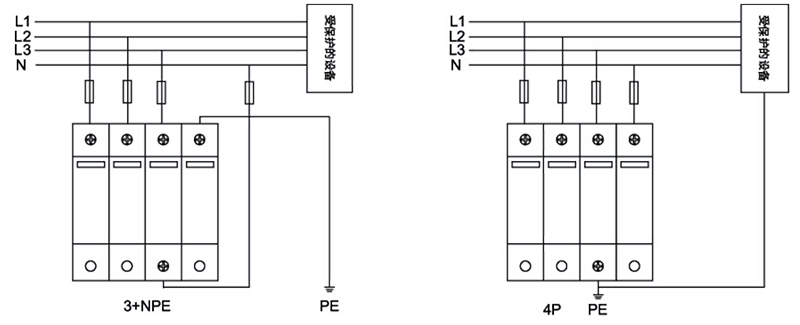

七、GSP9-C40系列浪涌保护器的接线
