一、为什么选择GSP10-C40PV光伏直流浪涌保护器？

GSP10-C40PV光伏直流浪涌保护器作为高端光伏浪涌保护器（光伏防雷器），在核心元器件、生产工艺及安全机制等关键方面

均优于普通款及中端产品，聚焦高端光伏电站、储能系统等光伏直流防护场景，凭借优于普通款的品质与性能，可充分满足新能源

光伏项目对防护等级、产品稳定性的高要求，同时售后与质保服务同步升级，使用更具保障、更安心。

1.核心元器件：

采用高端原厂定制压敏芯片，相较于普通款芯片，在稳定性、抗冲击性及使用寿命上均有明显提升，从内在层面奠定高端品质基

础，可保障光伏直流SPD长期稳定运行，有效提升光伏防雷可靠性，防护性能优于普通款产品。

2.生产工艺严苛：

采用高端认证环保焊锡，区别于普通款所使用的非环保焊锡，焊接工艺更为精细、焊点牢固度更高，可避免普通款可能存在的焊

接隐患，环保标准与品质等级均达到高端光伏防雷器的相关要求，能够适配新能源光伏项目的高标准需求。

3.安全机制完善：

搭载专属绝缘隔离技术，这一高端安全配置为普通款光伏防雷器所不具备，可在光伏直流SPD失效脱扣时快速切断电弧，彻底规

避安全隐患，有效提升光伏电站的防雷防护等级，安全防护水平优于普通款产品。

4.定制化程度高：

采用高端定制化开发设计，区别于普通款光伏浪涌保护器的公用外观，市场辨识度更高，可根据高端光伏电站、储能系统等场景

的个性化需求精准适配，灵活匹配不同规格光伏汇流箱、逆变器的配套需求，适配性优于普通款产品。

5.性能冗余充足：

主打高端光伏直流SPD专属的高性能与多重安全机制，提供一次测试多重证书的高端服务，区别于普通款光伏防雷器“够用即

可”的定位，可轻松应对光伏电站、储能系统等各类复杂浪涌防护场景，性能储备充足，能够满足新能源光伏项目的高要求。

二、GSP10-C40PV光伏直流浪涌保护器的特点

1.符合标准：

严格遵循IEC61643-31标准，顺利通过CE认证，产品性能与质量均符合规范，可适配全球多数光伏应用场景，尤其适用于欧洲

市场光伏项目，作为高端光伏防雷器，契合新能源光伏浪涌防护的标准要求。

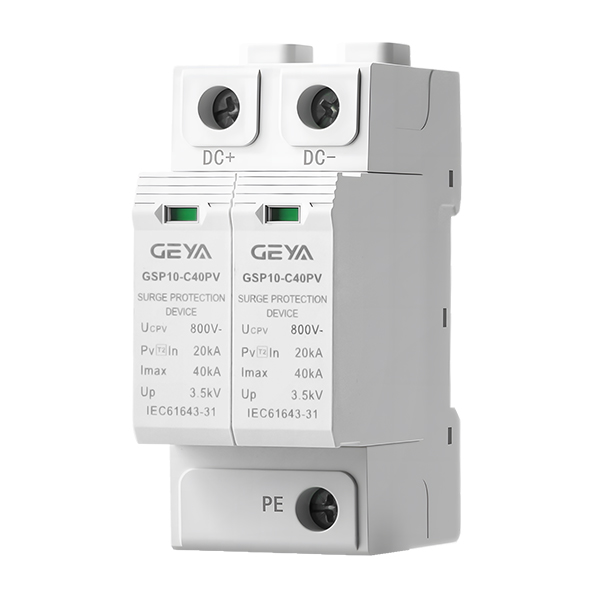

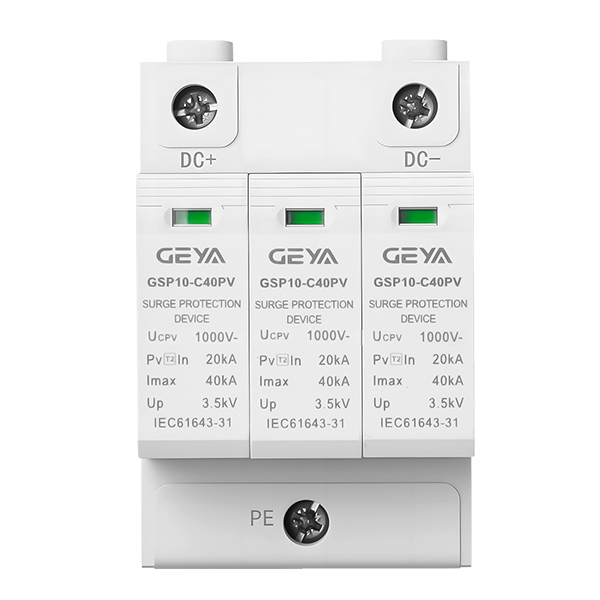

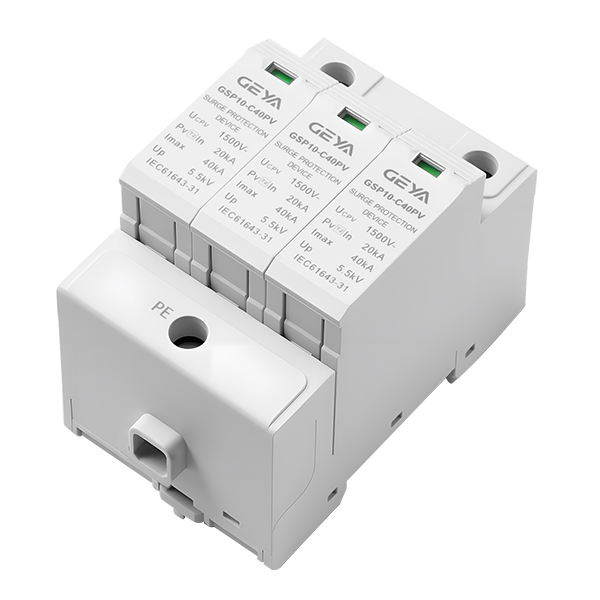

2.结构适配性强：

支持U型、Y型两种结构设计，其中U型适用于1000V以下DC+/DC-到PE的场景，Y型适用于2000V以下DC+/DC-到PE的场景，

可适配不同电压等级的光伏直流系统，灵活匹配光伏电站汇流箱、逆变器的安装需求，适配性优于普通光伏直流SPD。

3.功能可拓展：

可增设开关量端子（遥信），具备完善的遥信通信功能，便于实时监测光伏直流SPD的运行状态、实现智能化运维，契合高端光

伏电站、储能系统的智能化管理需求，与普通款光伏防雷器的基础功能配置形成明显区别。

4.防护性能可靠：

属于T2类防护级别，采用8/20s波形测试，标称放电电流为20kA，放电电流可达40kA，电压保护水平贴合光伏直流系统的实际

需求，响应速度迅速，可高效实现光伏防雷、抗雷击浪涌防护，为光伏电站核心设备提供稳定可靠的保障。

5.安装便捷：

支持35mm轨道安装，采用螺钉端子连接方式，端子可适配6-25mm²规格的电缆，安装与接线操作简便易行，适配光伏现场、

光伏电站汇流箱及逆变器周边等各类安装场景，可有效降低光伏直流SPD的安装与运维成本。

三、GSP10-C40PV光伏直流浪涌保护器的应用

1.太阳能电池板端防护：

可安装在太阳能电池板输出端，作为光伏防雷核心组件，能够有效抑制雷击及电网波动引发的过电压、过电流，保护电池板及后

续连接设备的安全，适配各类光伏电站的前端防护需求。

2.电池板与控制器连接处防护：

可安装在太阳能电池板与控制器之间，有效阻断浪涌信号的传导，避免浪涌电流损坏控制器，保障光伏系统能量转换环节的稳定

安全运行。

3.控制器与逆变器之间防护：

适配光伏直流系统中控制器与逆变器的连接场景，作为逆变器配套专用光伏直流SPD，可进一步降低残压，有效保护逆变器等核

心设备，光伏电站、储能系统的稳定运行。

4.光伏直流供电端防护：

可安装在各类光伏直流供电端，为整个光伏直流系统提供的浪涌防护，适用于工商业及大型地面光伏电站、储能系统，是新能源

光伏项目中重要的高端光伏防雷设备。

5.欧洲光伏场景专用：

作为欧洲专用适配机型，电压适配385V以下场景，契合欧洲市场光伏项目的需求，可广泛应用于欧洲地区各类光伏电站，作为

高端光伏直流SPD，符合欧洲光伏防雷相关标准。

四、GSP10-C40PV光伏直流浪涌保护器的选型

(1).企业代号

(2).浪涌保护装置

(3).9：中端款；10：高端款

(4).防护登记：C/D:T2；BC:T1+T2

(5).T2款：显示放电电流；T1+T2：显示为冲击电流

(6).PV：光伏直流款；无：交流款

(7).欧洲专用：N：L+N；E：PE+N；D：N+PE

五、GSP10-C40PV光伏直流浪涌保护器的参数

六、GSP10-C40PV光伏直流浪涌保护器的尺寸

七、GSP10-C40PV光伏直流浪涌保护器的接线

八、GSP10-C40PV光伏直流浪涌保护器的原理
