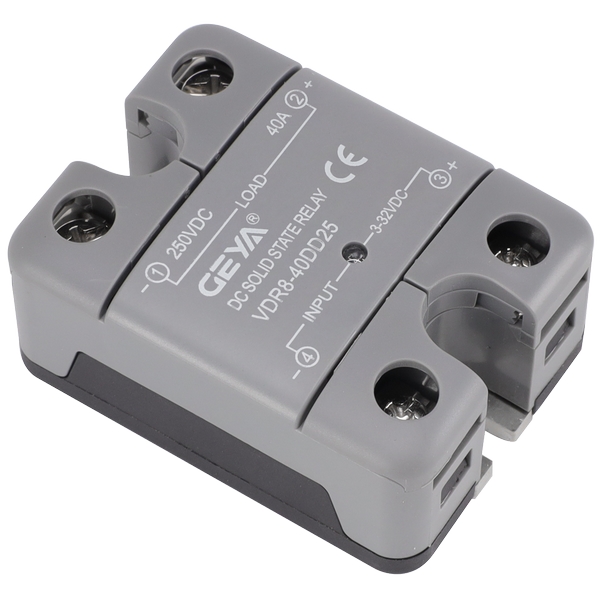

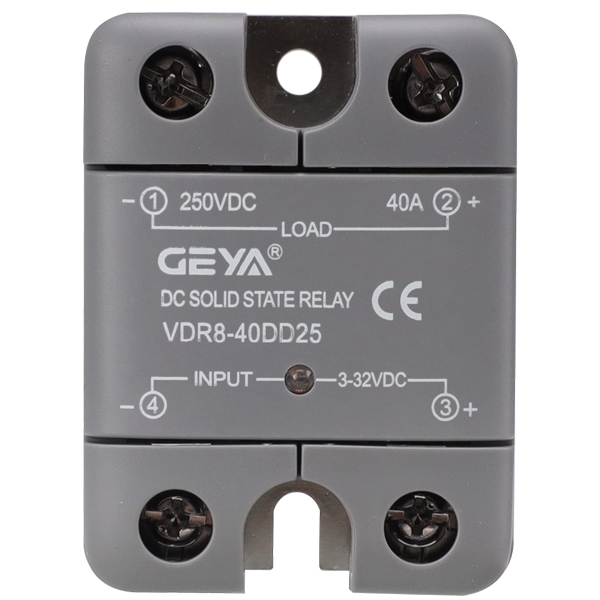

VDR8系列单相直流固态继电器产品特点：
1、输入与输出回路之间光隔离。
2、控制信号与TTL逻辑接口。
3、晶体管输出，通态压降小，开关速度快。
4、发光二管指示工作状态。
5、环氧树脂封装一体，防腐抗震，工作可靠。

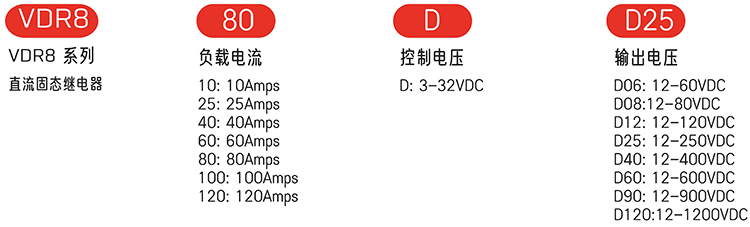

VDR8系列单相直流固态继电器型号及含义：
VDR8系列单相直流固态继电器产品选型：
| 控制电压 | 工作电压 | 额定工作电流 | ||||||
| 10Amps | 25Amps | 40Amps | 60Amps | 80Amps | 100Amps | 120Amps | ||
| 3 to 32VDC | 60VDC | VDR8-10DD06 | VDR8-25DD06 | VDR8-40DD06 | VDR8-60DD06 | VDR8-80DD06 | VDR8-100DD06 | VDR8-120DD06 |
| 80VDC | VDR8-10DD08 | VDR8-25DD08 | VDR8-40DD08 | VDR8-60DD08 | VDR8-80DD08 | VDR8-100DD08 | VDR8-120DD08 | |
| 120VDC | VDR8-10DD12 | VDR8-25DD12 | VDR8-40DD12 | VDR8-60DD12 | VDR8-80DD12 | VDR8-100DD12 | VDR8-120DD12 | |
| 250VDC | VDR8-10DD25 | VDR8-25DD25 | VDR8-40DD25 | VDR8-60DD25 | VDR8-80DD25 | VDR8-100DD25 | VDR8-120DD25 | |
| 400VDC | VDR8-10DD40 | VDR8-25DD40 | VDR8-40DD40 | VDR8-60DD40 | VDR8-80DD40 | VDR8-100DD40 | VDR8-120DD40 | |
| 600VDC | VDR8-10DD60 | VDR8-25DD60 | VDR8-40DD60 | VDR8-60DD60 | VDR8-80DD60 | VDR8-100DD60 | VDR8-120DD60 | |
| 900VDC | VDR8-10DD90 | VDR8-25DD90 | VDR8-40DD90 | VDR8-60DD90 | VDR8-80DD90 | VDR8-100DD90 | VDR8-120DD90 | |
| 1200VDC | VDR8-10DD120 | VDR8-25DD120 | VDR8-40DD120 | VDR8-60DD120 | VDR8-80DD120 | VDR8-100DD120 | VDR8-120DD120 | |
VDR8系列单相直流固态继电器输入参数：
| 参数名称 | 参数值 |
| 输入方式 | D |
| 控制电压范围 | 3 to 32VDC |
| 输入电流() | 4-30mA |
| 开通电压 | 3VDC |
| 关断电压 | 1VDC |
| 反向电压 | -6VDC |
VDR8系列单相直流固态继电器输出参数：
| 参数名称 | 单位 | 参数值 | ||||||
| 标称电流 | Amps | 10 | 25 | 40 | 60 | 80 | 100 | 120 |
| 负载电流范围 | Arms | 0.05 to 10 | 0.05 to 25 | 0.05 to 40 | 0.1 to 60 | 0.1 to 80 | 0.1 to 100 | 0.1 to 120 |
| 浪涌电流10mSec(Max.) | Arms | 200% | ||||||
| 负载电压 | Vrms | 60VDC~1200VDC | ||||||
| 通态压降 | Vrms | ≤0.5~4.6 | ||||||
| 断态电压 | Vrms | 60V,80V,250V,400V,60OV,900V,1200V | ||||||
| 反应时间 | MS | 1.0 | ||||||
| 断态漏电流 | mArms | 1.0 | ||||||
| 过压保护 | 瞬态保持电压分别为：80V,180V,470V,1000V | |||||||
| 开关特性 | Mosfet or IGBT | |||||||
VDR8系列单相直流固态继电器其他参数：
| 标称电流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| 介质耐压，输入/输出(50/60 Hz | 2500Vrms | ||||||
| 介质耐压，输入，输出/底板(50/60 Hz) | 2500Vrms | ||||||
| 绝缘电阻(@500 VDC) | 10⁹Q | ||||||
| 负载电流安全系数 | 组性负载取2.5-3倍，感性负载取3-6倍 | ||||||
| 工作温度范围 | -40 to 80℃ | ||||||
| 储存温度范围 | -40 to 100℃ | ||||||
| 湿度符合标准IEC60068-2-78 | 95% | ||||||
| LED输入指示灯 | 红色 | ||||||
| 底板材质 | 紫铜 | ||||||
| 重量 | 120g | ||||||

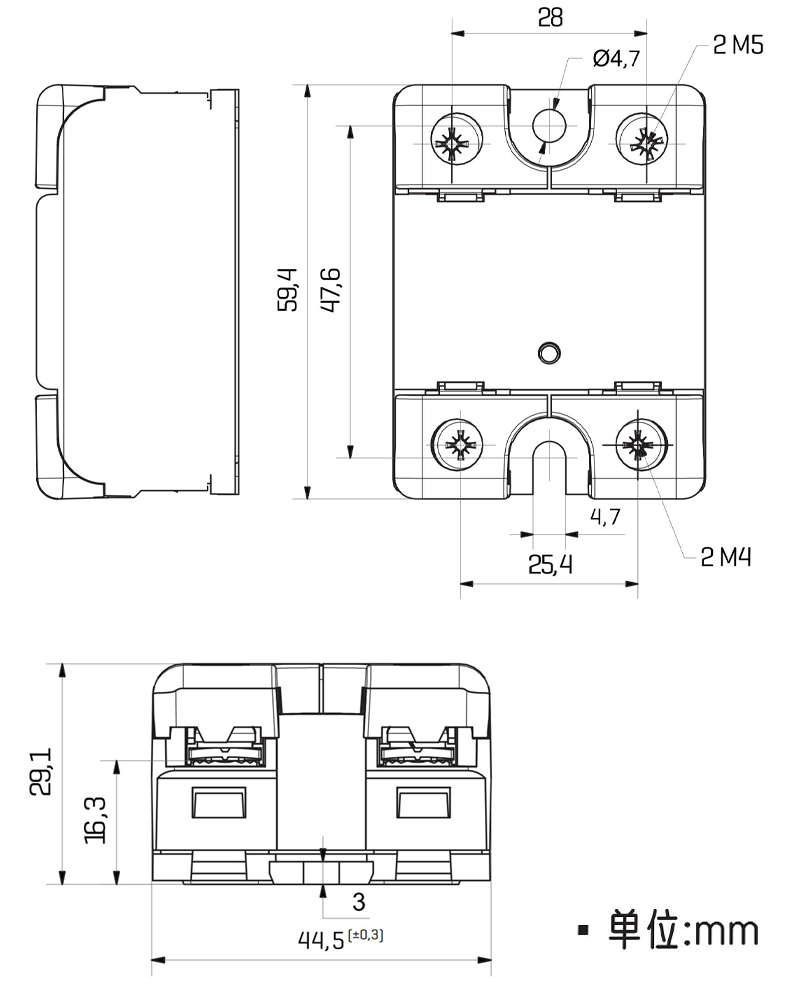

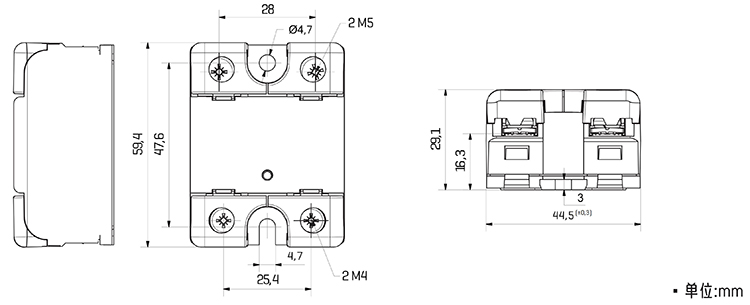

VDR8系列单相直流固态继电器产品尺寸：

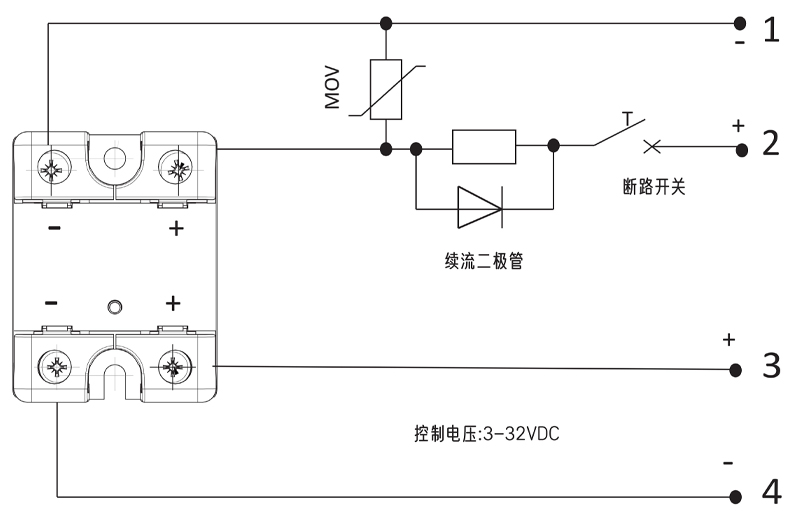

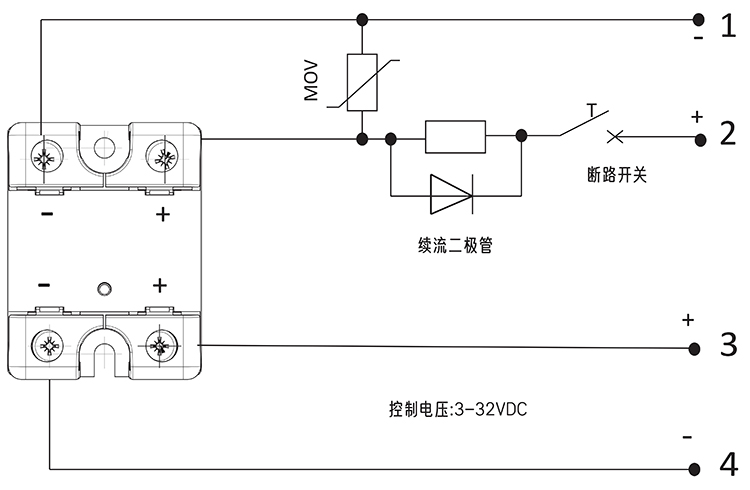

VDR8系列单相直流固态继电器接线图：

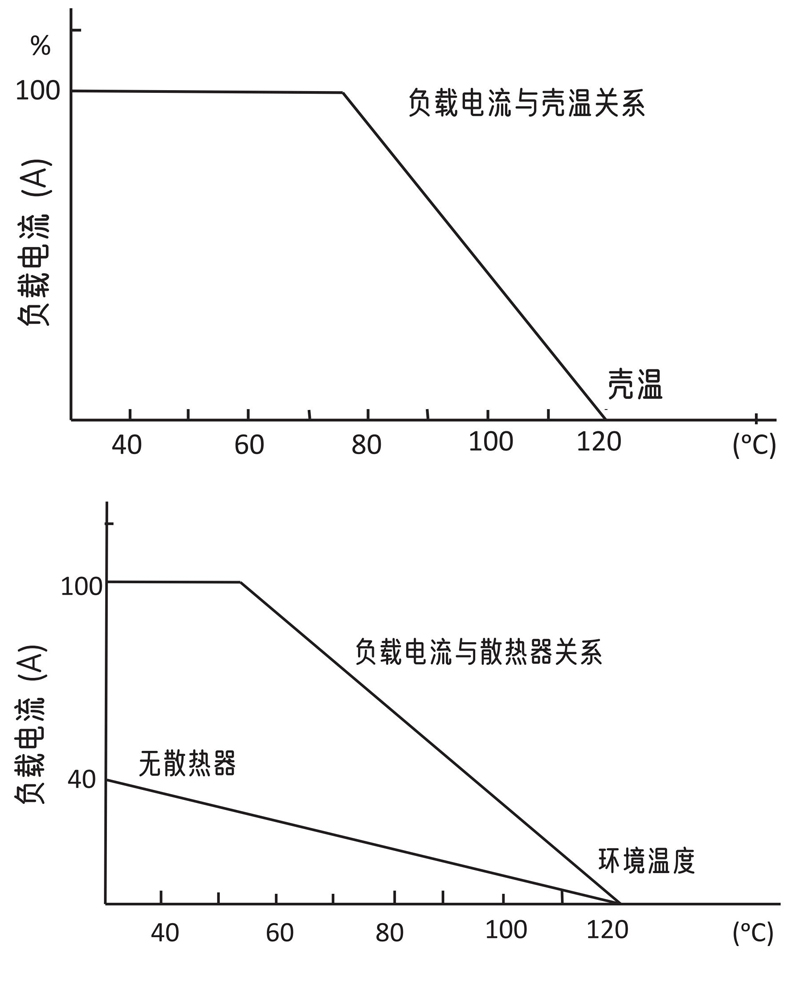

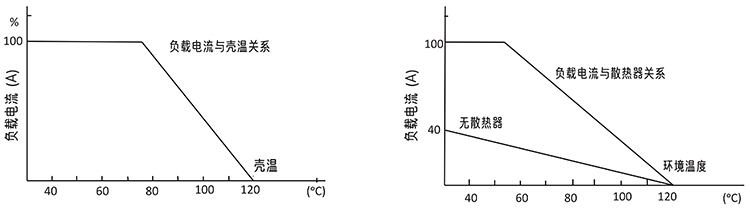

VDR8系列单相直流固态继电器温度曲线：
