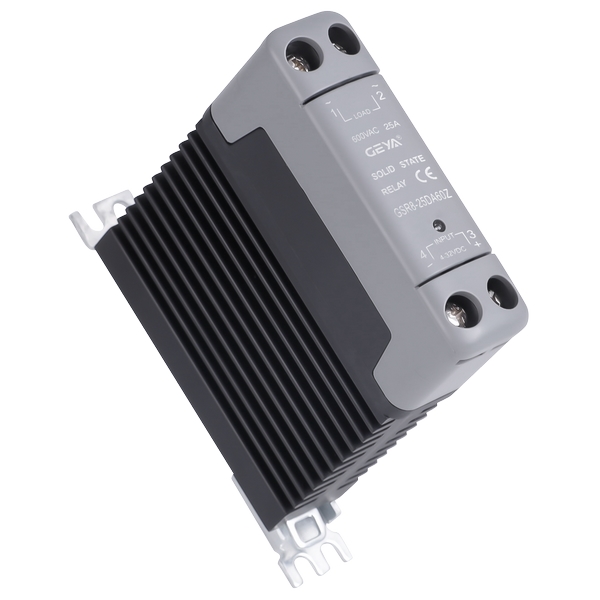

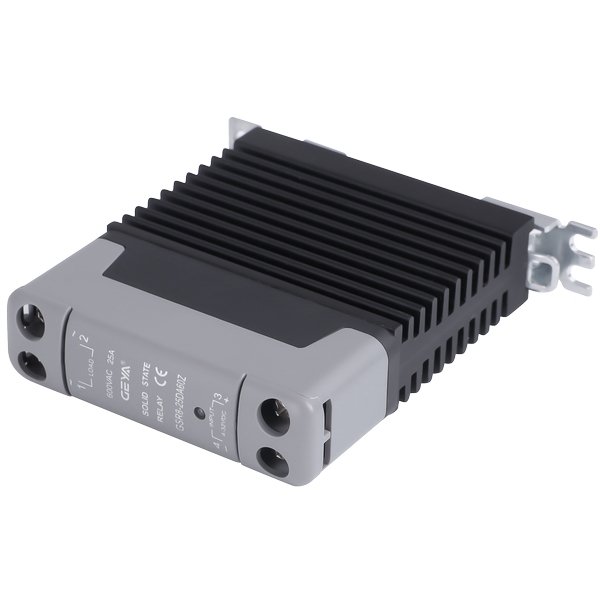

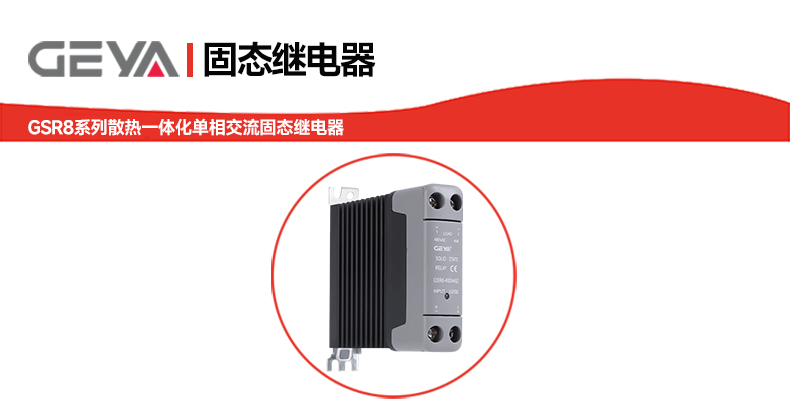

GSR8系列散热一体化单相固态继电器



为什么选择GSR8系列散热一体化单相交流固态继电器？

GSR8系列散热一体化单相交流固态继电器（SSR）融合高效散热设计与紧凑结构，

大幅简化安装流程并提升系统可靠性。其宽范围负载电压与控制电压兼容性，适配多样

化工业场景需求，是替代传统机械继电器的理想解决方案。

GSR8系列散热一体化单相交流固态继电器产品优势：

1、高可靠性：无触点开关设计，消除火花与机械磨损，寿命延长。

2、静音抗扰：零噪声运行，抗电磁干扰能力强，保障精密设备稳定性。

3、响应迅捷：微秒级开关速度，支持高频率控制场景。

4、安全节能：IP20防护与一体化散热结构，降低过热风险，提升能效。

GSR8系列散热一体化单相交流固态继电器产品特点：

1、宽范围负载能力

- 支持15A/25A/40A/60A多级电流输出，覆盖24-480VAC与48-660VAC双电压档

位，适配工业级设备驱动需求。

2、灵活控制模式

- 兼容低压DC（4-32V）与标准AC（90-280V）控制信号，支持过零导通（降低浪

涌）或随机导通（即时响应）模式。

3、紧凑安全设计

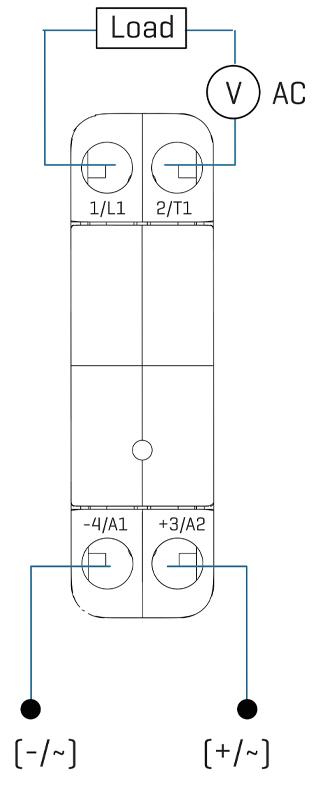

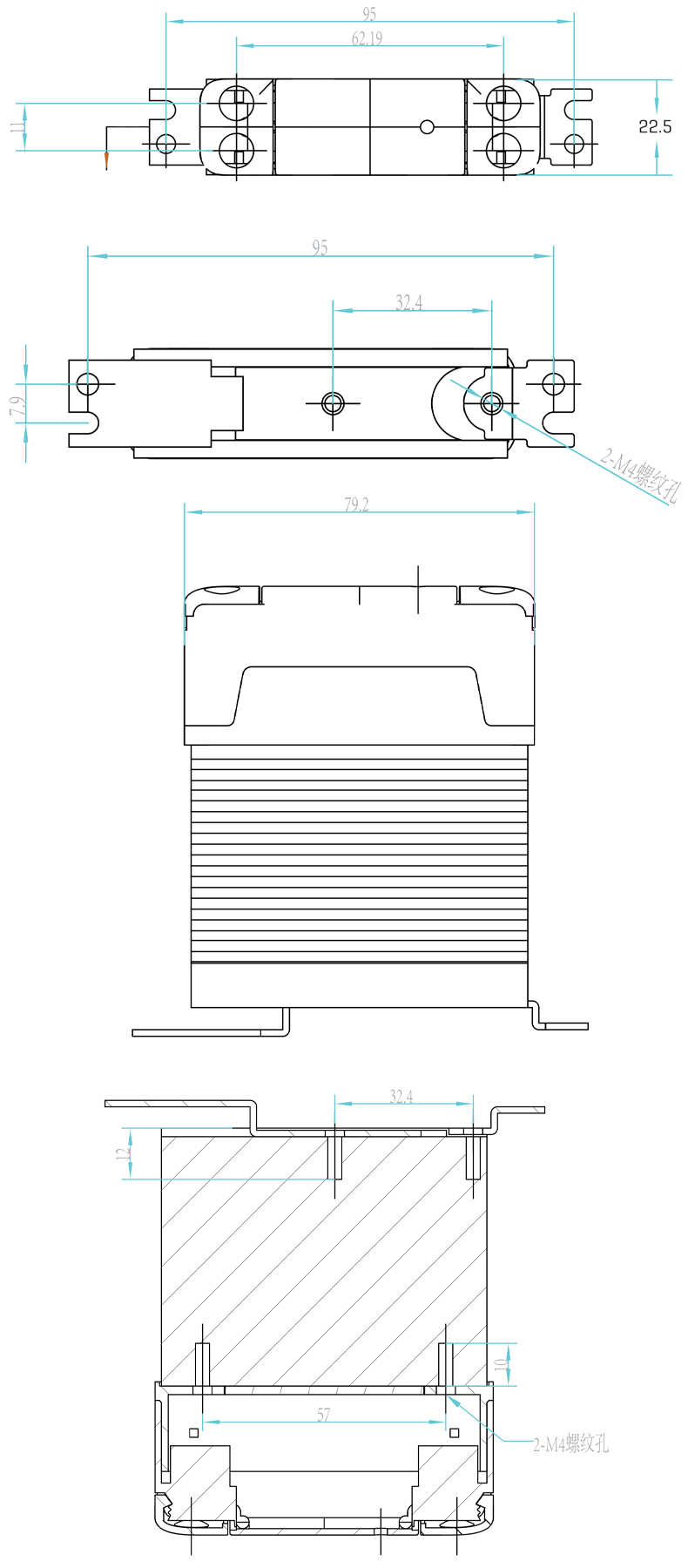

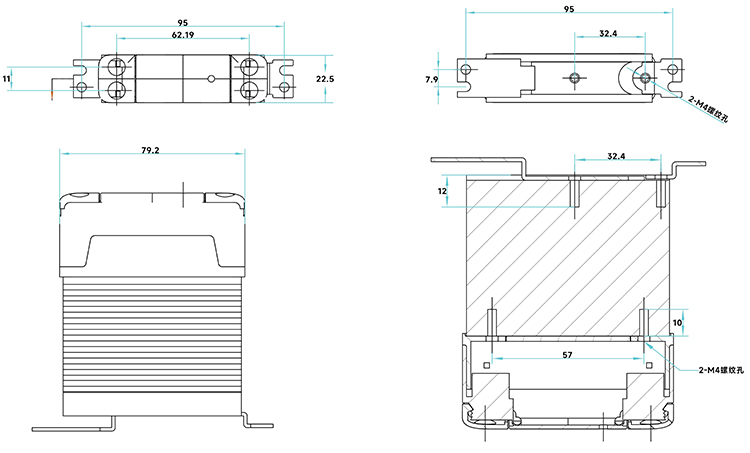

- 一体化散热器结构（宽仅22.5mm），节省空间且强化热管理；

- IP20防护等级，配备可拆卸盖板，便于维护与电气隔离；

- LED输入指示灯实时监控工作状态。

4、便捷安装方式

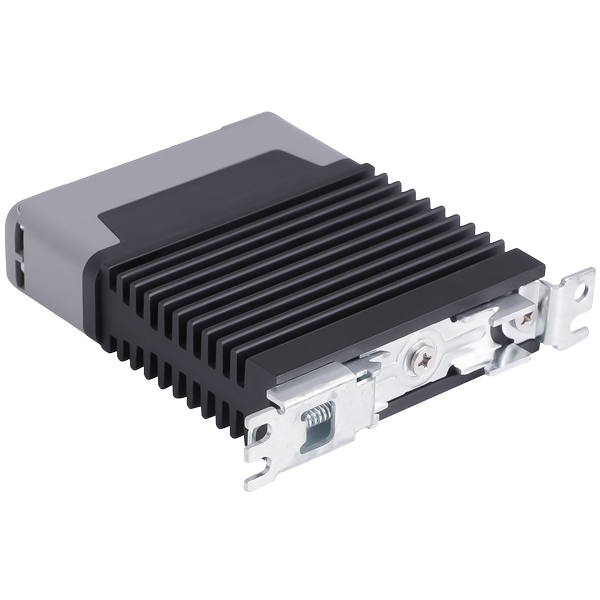

- 支持面板固定或35mm DIN导轨（EN50022标准）安装，快速部署于各类电控柜

体。

GSR8系列散热一体化单相交流固态继电器产品应用：

GSR8系列凭借高稳定性和环境适应性，广泛服务于以下领域：

1、工业自动化

- 生产线电机控制、泵阀驱动、包装机械、注塑机温控系统。

2、电力调节

- 电炉加热恒温装置、变压器调压、无功补偿开关。

3、智能照明

- 交通信号灯、景观照明群控、舞台灯光调光系统。

4、精密设备

- 医疗仪器电源管理、实验室分析设备、印刷机械时序控制。

5、建筑设施

- 楼宇自动消防系统、新风机组、电梯控制电路。

6、新能源领域

- 太阳能逆变器辅助开关、充电桩模块化配电单元。

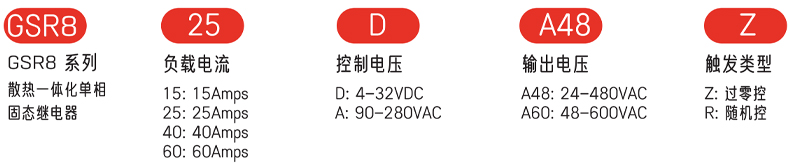

GSR8系列散热一体化单相交流固态继电器型号说明：


GSR8系列散热一体化单相交流固态继电器产品选型：

控制电压

工作电压

额定工作电流

15Amps

25Amps

40Amps

60Amps

4to32VDC

480VAC"Z"

GSR8-15D

A48Z

GSR8-

25DA48Z

GSR8-

40DA48Z

GSR8-

60DA48Z

4to32VDC

480VAC"R"

GSR8-15D

A48R

GSR8-

25DA48R

GSR8

-40DA48R

GSR8

-60DA48R

90to280VAC

480VAC"Z"

GSR8-15A

A48Z

GSR8-

25AA48Z

GSR8-

40AA48Z

GSR8-

60AA48Z

90to280VAC

480VAC"R"

GSR8-15A

A48R

GSR8-

25AA48R

GSR8

-40AA48R

GSR8

-60AA48R

4to32VDC

600VAC"Z"

GSR8-15D

A60Z

GSR8-

25DA60Z

GSR8-

40DA60Z

GSR8-

60DA60Z

4to32VDC

600VAC"R"

GSR8-15D

A60R

GSR8-

25DA6OR

GSR8

-40DA60R

GSR8

-60DA60R

90to280VAC

600VAC"Z"

GSR8-15A

A60Z

GSR8-

25AA60Z

GSR8-

40AA60Z

GSR8-

60AA60Z

90to280VAC

600VAC"R"

GSR8-15A

A60R

GSR8-

25AA6OR

GSR8

-40AA6OR

GSR8

-60AA6OR


GSR8系列散热一体化单相交流固态继电器技术参数：

输入参数
参数名称	参数值
控制电压范围	4-32VDC	90-280VAC
反向电压.	-6VDC	/
开通电压	4VDC	90VAC
关断电压	1V	10VAC
输入电流(Min.)	10mA	6.5mA
输入电流(Max.)	20mA	18mA
开通时间(msec)	1/2 Cycle	1/2 Cycle
关断时间(msec)	1/2 Cycle	1/2 Cycle

输出参数：
参数名称	单位	参数值

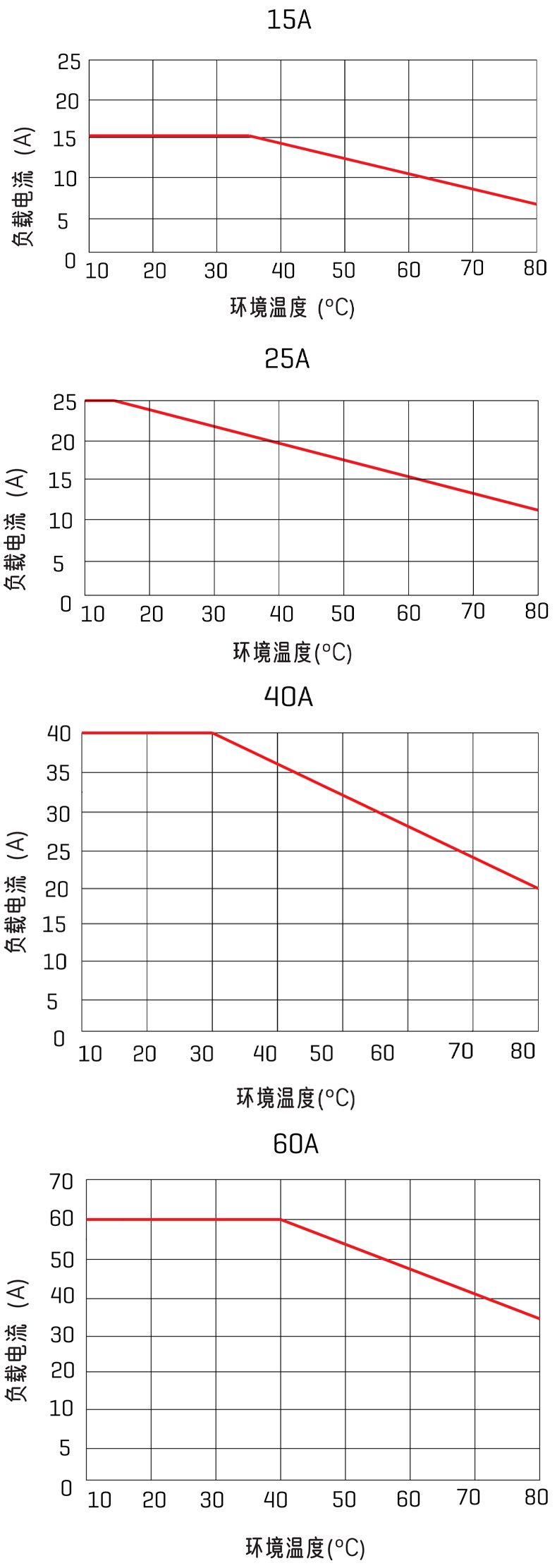

标称电流	Amp	15	25	40	60
负载电流范围	Arms	0.05-15	0.05-25	0.05-40	0.1-60
浪涌电流10mSec(Max.)	Arms	150	250	400	600
负载电压范围(480V)	Vrms	24-480
阻断电压(480V)	Vpk	800
负载电压范围(600V)	Vrms	48-600
阻断电压(600V)	Vpk	1200
频率范围	Hz	47~63
断态电压上升率 dv/dt(min.）	V/μs	200	200	200	500
断态漏电流 (Max.)	mA	≤8
通态压降 (Max.)	Vrms	1.5	1.5	1.5	1.6
开通时间 (Max.)“过零控”	Cycle	1/2
开通时间 (Max.)“随机控”	mSec	1
关断时间(直流)	Cycle	1/2
关断时间(交流)	mSec	10

其他参数
参数名称	15A	25A	40A	60A
介质耐压(输入/输出)(50/60 Hz)	2500 Vrms
介质耐压(输入，输出/底板)(50/60 Hz)	2500 Vrms
绝缘电阻(@500 VDC)	10⁹Ω
电容，输入/输出(Max.)	0.8 pF
工作环境温度范围	-30 to 80℃
存储环境温度范围	-30 to 100℃
环境湿度符合IEC60068-2-78	95 %
LED输入指示灯	红色
外壳材料	PBT+30%GF
底板材料	紫铜，氧化铝
重量	280g
