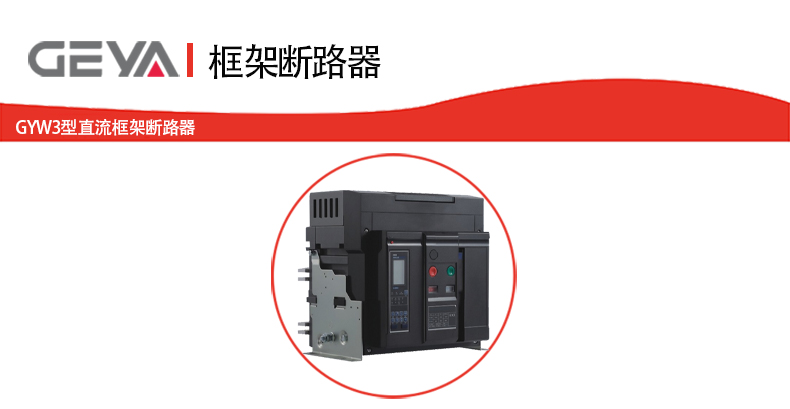

GYW3型直流框架断路器

GYW3型直流框架断路器产品特点：

1、高分段：

断路器灭弧室和触头系统的设计，具有多项发明。采用窄缝、气吹、磁吹灭弧的原

理，优化灭弧栅片形状和灭弧栅片的排布方式，增加了对电弧的推动力、减少了电弧进入灭

弧室的阻力，提高了产品的分断能力，可满足DC1500V下的可靠灭弧。对控制器采集信号、

发出命令的时间进行优化，当出现较大故障电流时，可以大大缩短全分断时间。

2、高寿命：

本体设计采用高强度的DMC材料，具有的冲击强度和绝缘特性。弧触头结构的设

计，提高了产品的电气寿命；对触头系统和操作机构做了大幅优化设计，金属结构件的强

度更高，并实现了对触头压力的补偿，提高了产品可靠性和短时耐受能力。

3、小体积：

同等壳架产品中相间距小，分流器内置，利于成套柜尺寸缩减，同时使产品更加美观。

4、临界电流：

国内外首款满足临界直流负载无性框架断路器，实现全电流范围内可靠灭弧，可满足

光伏PV2级隔离需求。

5、多种安全防护装置：

具有抽屉式断路器门联锁、抽屉式三位置锁定及解锁装置、断开位置钥匙锁、接线端子

防护罩、合闸准备就绪装置等防护装置。

GYW3型直流框架断路器应用场合：

GYW3-2500/4000直流型万能式断路器(以下简称断路器)适用于直流，额定电流800A

~4000A、额定绝缘电压DC1500V、额定工作电压为DC500V/750V、DC1000V/1500V

的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等故障的危

害：还具有可靠的隔离功能。断路器具有多种保护功能在做到高精确的选择性保护的同时，

还可以避免不必要的停电提高了供电系统的可靠性和安全性。

GYW3型直流框架断路器技术参数：
