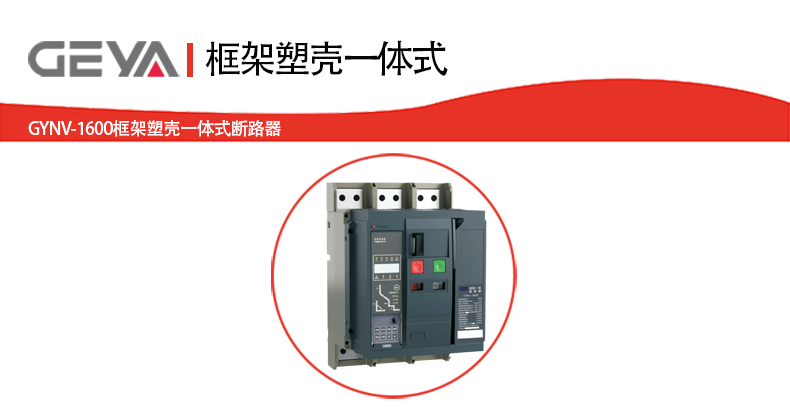

GYNV-1600型框架塑壳一体式断路器

GYNV-1600型框架塑壳一体式断路器产品特点：

1、额定工作电压C400V/800V 。

2、额定频率50Hz 。

3、额定电流200A-1600A 。

4、有3P和4P 。

5、可倒进线连接 。

6、使用类别B类。

7、执行标准GB/T14048.2-2008。

8、符合标准IEC60947-1及GB14048.1-2012低压开关设备和控制设备总则 IEC60947-2

及GB14048.2-2008低压开关设备和控制设备断路器 IEC60947-4-1及GB14048.4低压开关

设备和控制设备机电式接触器和电动机起动器含电动机保护器。

GYNV-1600型框架塑壳一体式断路器功能保护：

1、保护功能；

  1.1过载长延时功能：

      - 过载长延时保护参数设定

      - 6种过载保护特性曲线

      - 热记忆功能

  1.2短路短延时保护：

  1.3短路瞬时保护；

  1.4MCR和HSISC保护；

  1.5中性线保护；

  1.6接地故障保护：NFPA/EGFP接地保护模式；

  1.7接地报警；

  1.8漏电保护；

  1.9负载监控；

2、测量功能：

  2.1电流测量；

  2.2电压测量；

3、自诊断信息记录；

4、DO功能；

5、DI输入功能，区域选择型连锁（ZSI）；

6、试验功能；

7、故障记录及查询功能；

8、自诊断功能；

9、指示灯全显功能；

10、实时时钟(RTC)功能（选配）；

11、电压表功能（选配）；

12、温度保护功能（F型选配）；

13、有压重合功能（F型选配）；

13.1失压分闸功能；

13.2有压合闸功能；

14、通讯功能；

GYNV-1600型框架塑壳一体式断路器使用条件与安装条件：

1.周围空气温度为-5℃～+40℃(超出范围可降容使用),且24h的平均值不超过+35℃;

 2.安装地点的海拔不超过2000m,超过2000m降容使用；

 3.安装地点的空气相对湿度在温度为+40℃时不超过50%,在较低温度下可以有较

高的相对湿度，例 如20℃时达90%,对由于温度变化偶尔产生的凝露应采取措施；

 4.污染等级为3级；

 5.断路器主电路安装类别为IV,其余辅助电路和控制电路安装类别为Ⅲ;

 6.断路器应安装在无爆炸危险、无导电尘埃、无雨雪侵袭、无足以腐蚀金属和破坏绝

缘的地方。

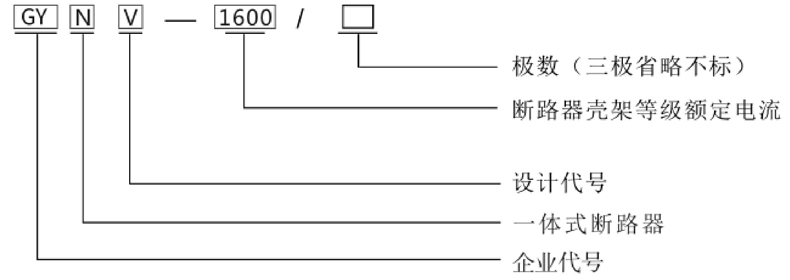

GYNV-1600型框架塑壳一体式断路器型号及含义：

GYNV-1600型框架塑壳一体式断路器型号及含义：

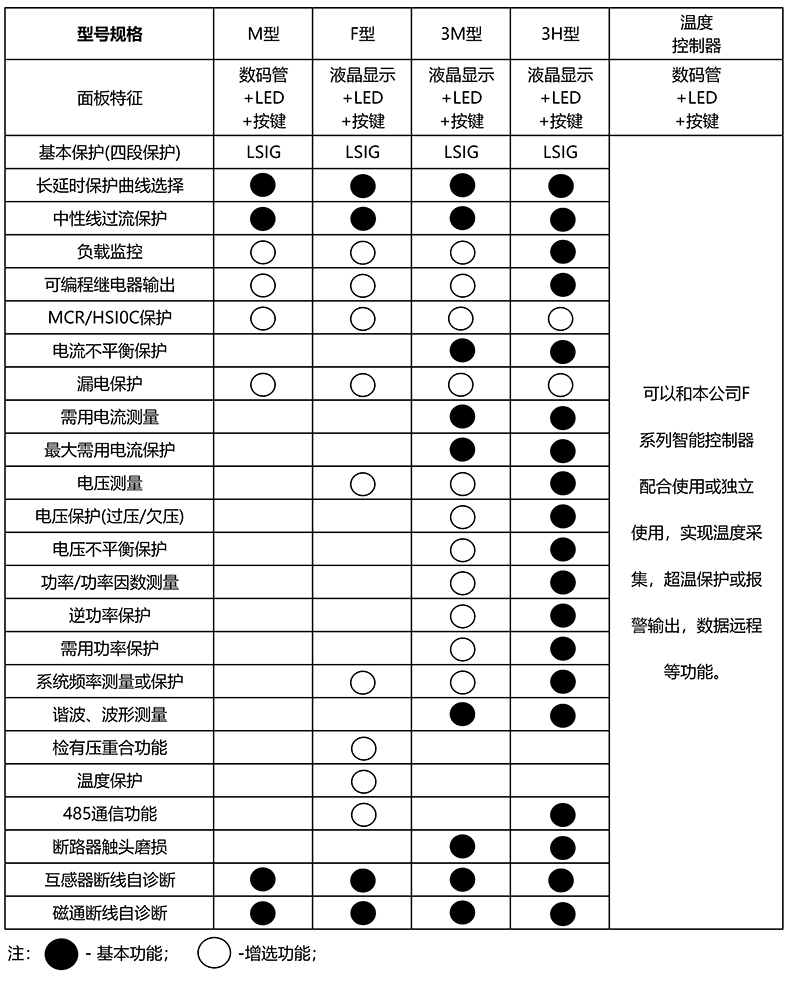

GYNV-1600型框架塑壳一体式断路器技术参数：

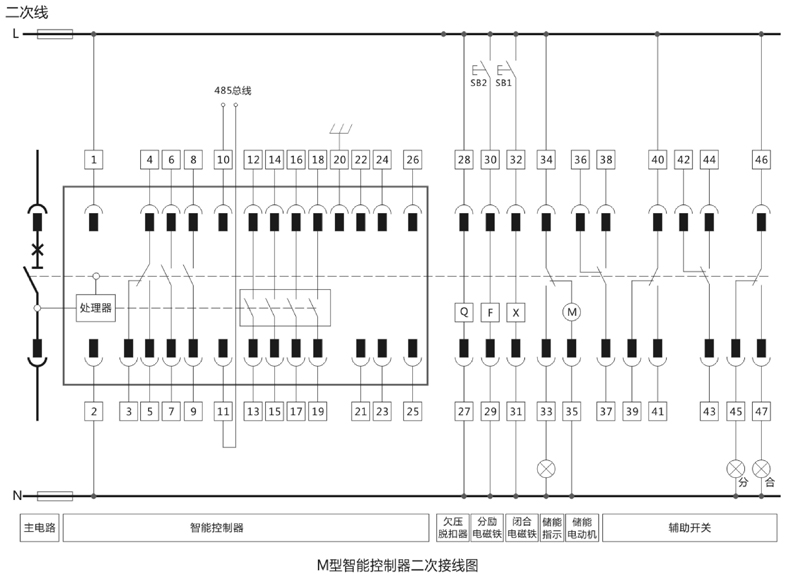

GYNV-1600型框架塑壳一体式断路器产品接线：

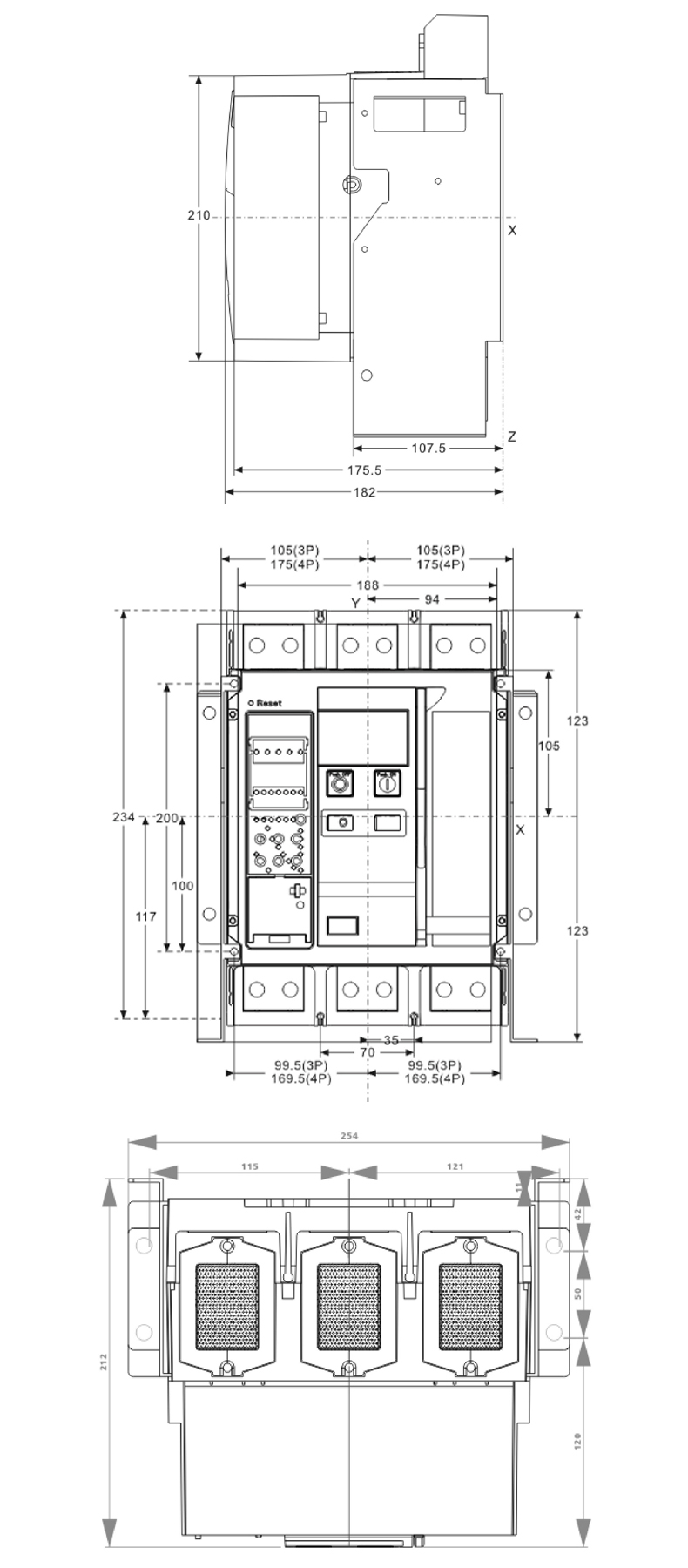

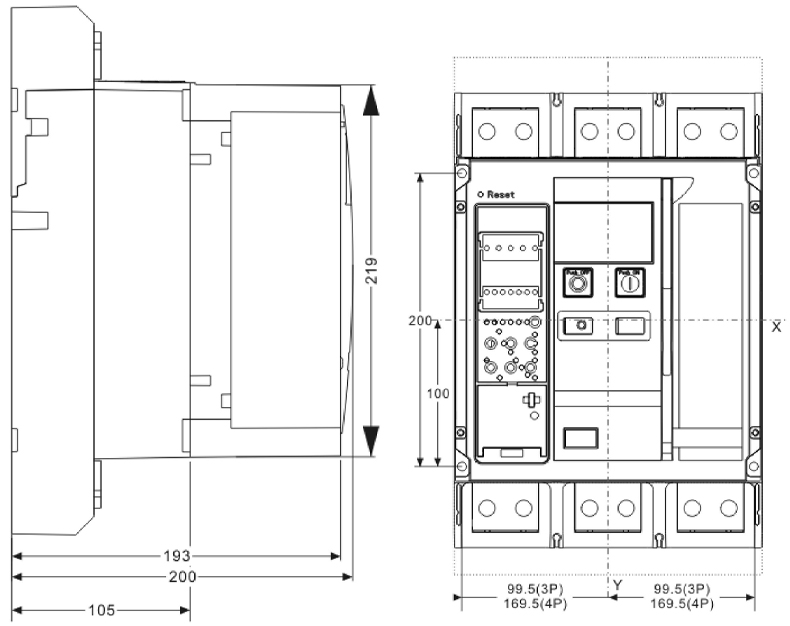

GYNV-1600型框架塑壳一体式断路器产品尺寸：
