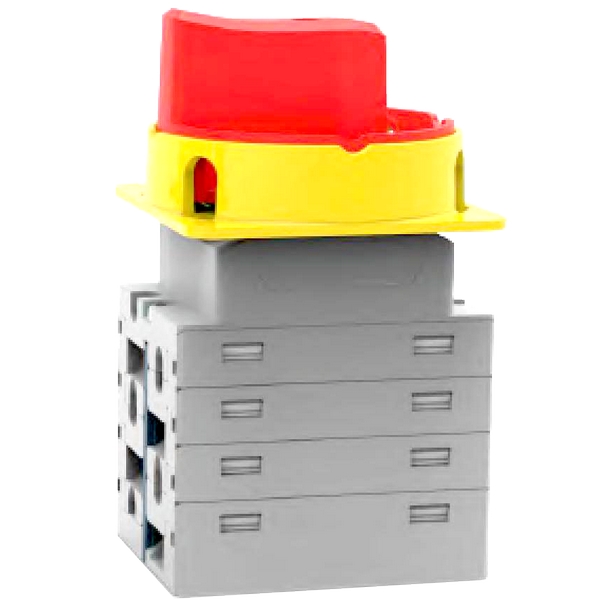

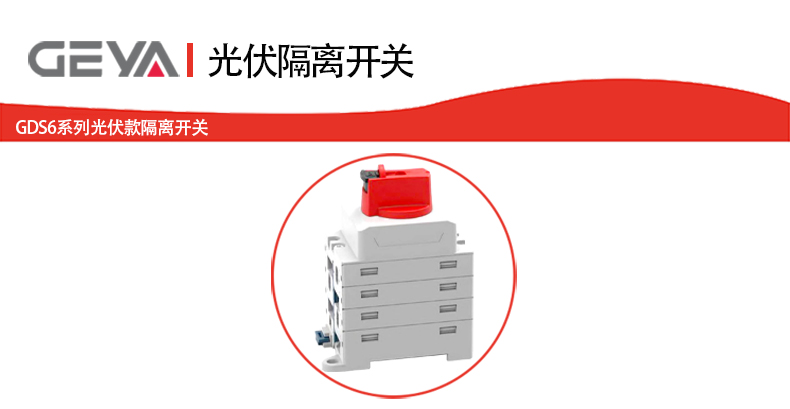

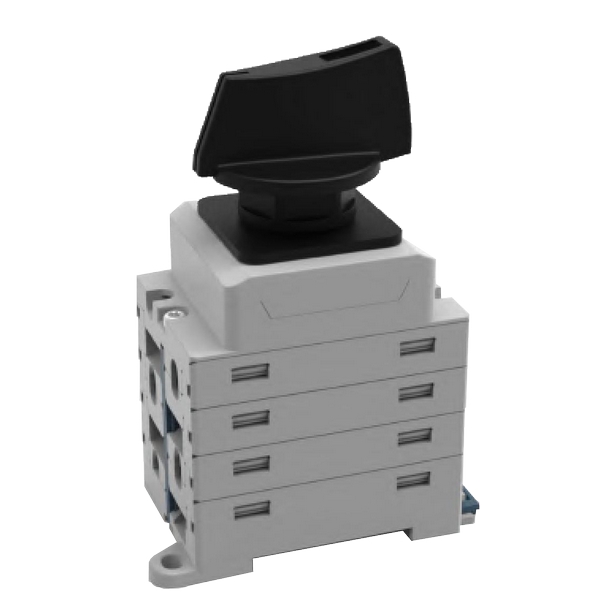

GDS6系列光伏款隔离开关

产品介绍：GDS6系列光伏款直流隔离开关是一款Non-polarity直流隔离开关，采用模块化设计，正、反向触点可供选择。同时，GDS6系列光伏款直流隔离开关采用动态密封设计，选用密封性强的材料，可保证IP66防护等级。

所属分类：光伏隔离开关返回上一级

价格：

促销：

{{cuxiaoname}}

[
                                        {"产品型号": "GDS6EL-13","Poles": "2P","产品规格": "1000V"},{"产品型号": "GDS6EL-13","Poles": "2P","产品规格": "1500V"},{"产品型号": "GDS6EL-13","Poles": "4P","产品规格": "1000V"},{"产品型号": "GDS6EL-13","Poles": "4P","产品规格": "1500V"},{"产品型号": "GDS6EL-13","Poles": "4T","产品规格": "1000V"},{"产品型号": "GDS6EL-13","Poles": "4T","产品规格": "1500V"},{"产品型号": "GDS6EL-13","Poles": "4B","产品规格": "1000V"},{"产品型号": "GDS6EL-13","Poles": "4B","产品规格": "1500V"},{"产品型号": "GDS6EL-13","Poles": "4S","产品规格": "1000V"},{"产品型号": "GDS6EL-13","Poles": "4S","产品规格": "1500V"},{"产品型号": "GDS6EL-20","Poles": "2P","产品规格": "1000V"},{"产品型号": "GDS6EL-20","Poles": "2P","产品规格": "1500V"},{"产品型号": "GDS6EL-20","Poles": "4P","产品规格": "1000V"},{"产品型号": "GDS6EL-20","Poles": "4P","产品规格": "1500V"},{"产品型号": "GDS6EL-20","Poles": "4T","产品规格": "1000V"},{"产品型号": "GDS6EL-20","Poles": "4T","产品规格": "1500V"},{"产品型号": "GDS6EL-20","Poles": "4B","产品规格": "1000V"},{"产品型号": "GDS6EL-20","Poles": "4B","产品规格": "1500V"},{"产品型号": "GDS6EL-20","Poles": "4S","产品规格": "1000V"},{"产品型号": "GDS6EL-20","Poles": "4S","产品规格": "1500V"},{"产品型号": "GDS6EL-25","Poles": "2P","产品规格": "1000V"},{"产品型号": "GDS6EL-25","Poles": "2P","产品规格": "1500V"},{"产品型号": "GDS6EL-25","Poles": "4P","产品规格": "1000V"},{"产品型号": "GDS6EL-25","Poles": "4P","产品规格": "1500V"},{"产品型号": "GDS6EL-25","Poles": "4T","产品规格": "1000V"},{"产品型号": "GDS6EL-25","Poles": "4T","产品规格": "1500V"},{"产品型号": "GDS6EL-25","Poles": "4B","产品规格": "1000V"},{"产品型号": "GDS6EL-25","Poles": "4B","产品规格": "1500V"},{"产品型号": "GDS6EL-25","Poles": "4S","产品规格": "1000V"},{"产品型号": "GDS6EL-25","Poles": "4S","产品规格": "1500V"},{"产品型号": "GDS6EL-40","Poles": "2P","产品规格": "1000V"},{"产品型号": "GDS6EL-40","Poles": "2P","产品规格": "1500V"},{"产品型号": "GDS6EL-40","Poles": "4P","产品规格": "1000V"},{"产品型号": "GDS6EL-40","Poles": "4P","产品规格": "1500V"},{"产品型号": "GDS6EL-40","Poles": "4T","产品规格": "1000V"},{"产品型号": "GDS6EL-40","Poles": "4T","产品规格": "1500V"},{"产品型号": "GDS6EL-40","Poles": "4B","产品规格": "1000V"},{"产品型号": "GDS6EL-40","Poles": "4B","产品规格": "1500V"},{"产品型号": "GDS6EL-40","Poles": "4S","产品规格": "1000V"},{"产品型号": "GDS6EL-40","Poles": "4S","产品规格": "1500V"},{"产品型号": "GDS6EL-50","Poles": "2P","产品规格": "1000V"},{"产品型号": "GDS6EL-50","Poles": "2P","产品规格": "1500V"},{"产品型号": "GDS6EL-50","Poles": "4P","产品规格": "1000V"},{"产品型号": "GDS6EL-50","Poles": "4P","产品规格": "1500V"},{"产品型号": "GDS6EL-50","Poles": "4T","产品规格": "1000V"},{"产品型号": "GDS6EL-50","Poles": "4T","产品规格": "1500V"},{"产品型号": "GDS6EL-50","Poles": "4B","产品规格": "1000V"},{"产品型号": "GDS6EL-50","Poles": "4B","产品规格": "1500V"},{"产品型号": "GDS6EL-50","Poles": "4S","产品规格": "1000V"},{"产品型号": "GDS6EL-50","Poles": "4S","产品规格": "1500V"}
                                        ]

产品介绍

咨询服务热线：13957717877

产品概述

资料下载

相关产品

相关资讯



GDS6系列光伏直流隔离开关产品特点：

1、本产品属于Non-polarity直流隔离开关。

2、采用模块化设计，可选2-10级。

3、正向触点或反向触点可选。

4、单孔安装、面板安装、配电板、门离合器或外壳可选。

5、动态密封设计和密封性强的材料保证IP66防护等级。

6、DC 1500绝缘电压设计，通过IECEN60947-3:2009+A1+A2、AS60947.3、UL508、

GB/T14048.3测试，具有TUV、CE、CB、S、UL、CC认证。

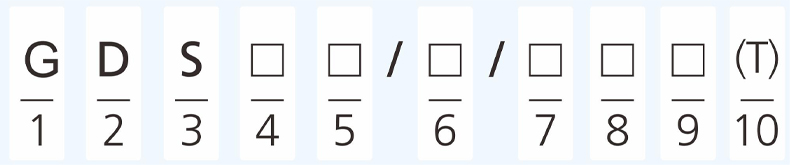

GDS6系列光伏直流隔离开关型号及含义：


序号	名称			描述
1	品牌			G
2	直流			D
3	隔离开关			S
4	系列			5:系列5（反向触点） 6:系列6（正触点）
5	安装类型			HM：单孔安装 PM：面板安装 DB：配电板 DC：门
6	1000V 额定电流			13:13A 20:20A 25:25A 40:40A 50:50A UL 13:13A 20:20A 25:25A 30:30A
7	Pole			2:2P 3:3P 4:4P 6:6P 8:8P 10:10P 2H/3H/4H 4T/4B/4S UL 2:2P 3:3P 4:4P 6:6P 8:8P 10:10P
8	旋钮外观			R:可锁定 Nil:无锁
9	旋钮方向			（9D）：9点钟，OFF 12点钟，ON 无：12点钟，OFF 3点钟，ON
注*PM旋转按钮的方向为9点钟关闭和12点钟打开，其余旋转按钮为12点钟关闭和3点钟关闭。HM系列旋转按钮具有两个方向。
如果您有需求，请与我们联系。
注*安装方式：6系列：HM、PM（仅带锁）、DB、DC、EL、ELA 5系列：HM、PM（仅带锁）

GDS5系列光伏直流隔离开关技术参数：

主要参数
型号		A	13	20	25	40	50
额定绝缘电压（Ui）		V	1500	1500	1500	1500	1500
额定热电流（lth）		A	32	40	55	55	55
额定冲击耐受电压（Uimp）		V	8000
额定短时耐受电流 (1s) Icw		A	780
额定短时闭合能力（lcm）		A	1200
电缆横截面(incl.jumper)
实心或绞合		mm²	4-16
灵活性		mm²	4-16
柔性（+多芯电缆端）		mm²	4-16
扭矩
拧紧力矩端子螺钉M4。		Nm	1.2-1.8
拧紧力矩单孔安装螺母M16		Nm	2.0-2.3
拧紧力矩旋钮螺钉M3		Nm	0.5-0.7
开启或关闭扭矩		Nm	0.9-1.3
一般参数
旋钮位置			12点钟关闭，3点钟打开（9点钟关闭，12点钟打开）
电气寿命	实际		3000 Cycles
	标准		300 Cycles
机械寿命	实际		10000 Cycles
	标准		10000 Cycles
触点距离 (per pole)		mm	8
操作温度		℃	-40 to +85
储存温度		℃	-40 to +85
污染程度			3
过电压类别			Ⅱ
轴和安装螺母的IP等级			IP66


GDS6系列光伏直流隔离开关技术参数：

图层面板	电压/电流（DC-PV1）
2/3/4/6/8/10	600Vdc	800Vdc	1000Vdc	1200Vdc	1500Vdc	Model
	32	26	13	10	5	GDS5(6)XX/13/ZY
	40	30	20	12	6	GDS5(6)XX/20/ZY
	55	45	25	15	8	GDS5(6)XX/25/ZY
	/	50	40	30	20	GDS5(6)XX/40/ZY
	/	55	50	40	30	GDS5(6)XX/50/ZY
4T/B/S	/	/	32	26	13	GDS5(6)XX/13/ZY
	/	/	40	30	20	GDS5(6)XX/20/ZY
	/	/	55	40	30	GDS5(6)XX/25/ZY
	/	/	/	/	45	GDS5(6)XX/40/ZY
	/	/	/	/	50	GDS5(6)XX/50/ZY
3T/6T/9T	/	/	32	23	10	GDS5(6)XX/13/ZY
	/	/	40	30	13	GDS5(6)XX/20/ZY
	/	/	55	40	20	GDS5(6)XX/25/ZY
	/	/	/	45	30	GDS5(6)XX/40/ZY
	/	/	/	50	40	GDS5(6)XX/50/ZY
2H	50	26	13	10	5	GDS5(6)XX/13/ZY
	64	30	20	12	6	GDS5(6)XX/20/ZY
	80	45	25	15	8	GDS5(6)XX/25/ZY
	90	50	40	30	20	GDS5(6)XX/40/ZY
	100	55	50	40	30	GDS5(6)XX/50/ZY
3H	/	50	13	10	5	GDS5(6)XX/13/ZY
	/	64	20	12	6	GDS5(6)XX/20/ZY
	/	80	25	15	8	GDS5(6)XX/25/ZY
	/	90	40	30	20	GDS5(6)XX/40/ZY
	/	100	50	40	30	GDS5(6)XX/50/ZY
4H	/	/	50	10	5	GDS5(6)XX/13/ZY
	/	/	64	12	6	GDS5(6)XX/20/ZY
	/	/	80	15	8	GDS5(6)XX/25/ZY
	/	/	90	30	20	GDS5(6)XX/40/ZY
	/	/	100	40	30	GDS5(6)XX/50/ZY

图层面板	电压/电流（DC-PV2）
2/3/4/6/8/10	600Vdc	800Vdc		1000Vdc	1200Vdc	1500Vdc		Model
	13	13		6	4	3		GDS5(6)XX/13/ZY
	20	15		8	6	4		GDS5(6)XX/20/ZY
	25	23		10	8	5		GDS5(6)XX/25/ZY
	40	30		20	15	8		GDS5(6)XX/40/ZY
	50	40		25	18	10		GDS5(6)XX/50/ZY
4T/B/S/3T/6T/9T	/	/		12	/	/		GDS5(6)XX/13/ZY
	/	/		18	/	/		GDS5(6)XX/20/ZY
	/	/		20	/	/		GDS5(6)XX/25/ZY
	/	/		40	/	/		GDS5(6)XX/40/ZY
	/	/		50	/	/		GDS5(6)XX/50/ZY

图层面板		电压/电流（UL 508i）
2/3/4/6/8/10		600VDC	800VDC	1000VDC	Mode
		30	30	13	GDS5(6)XX/13/ZY
		30	30	20	GDS5(6)XX/20/Zy
		30	30	25	GDS5(6)XX/25/ZY
		30	30	30	GDS5(6)XX/30/ZY
注意*10P产品需要定制，如果需要，请与我们联系

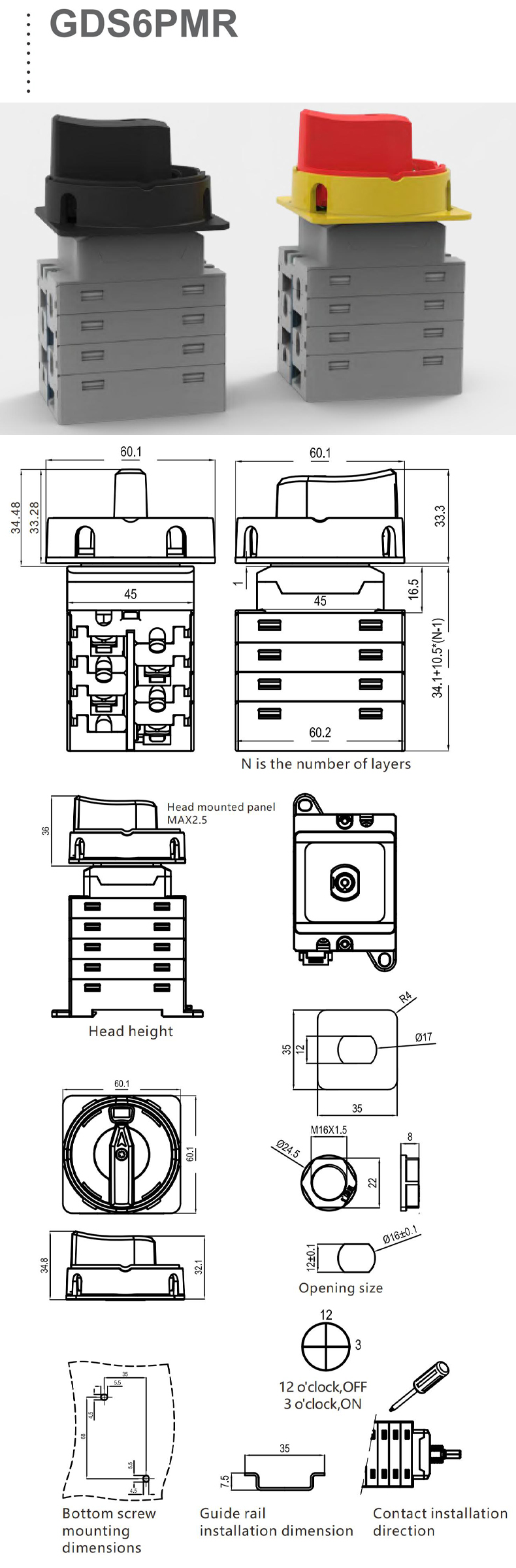

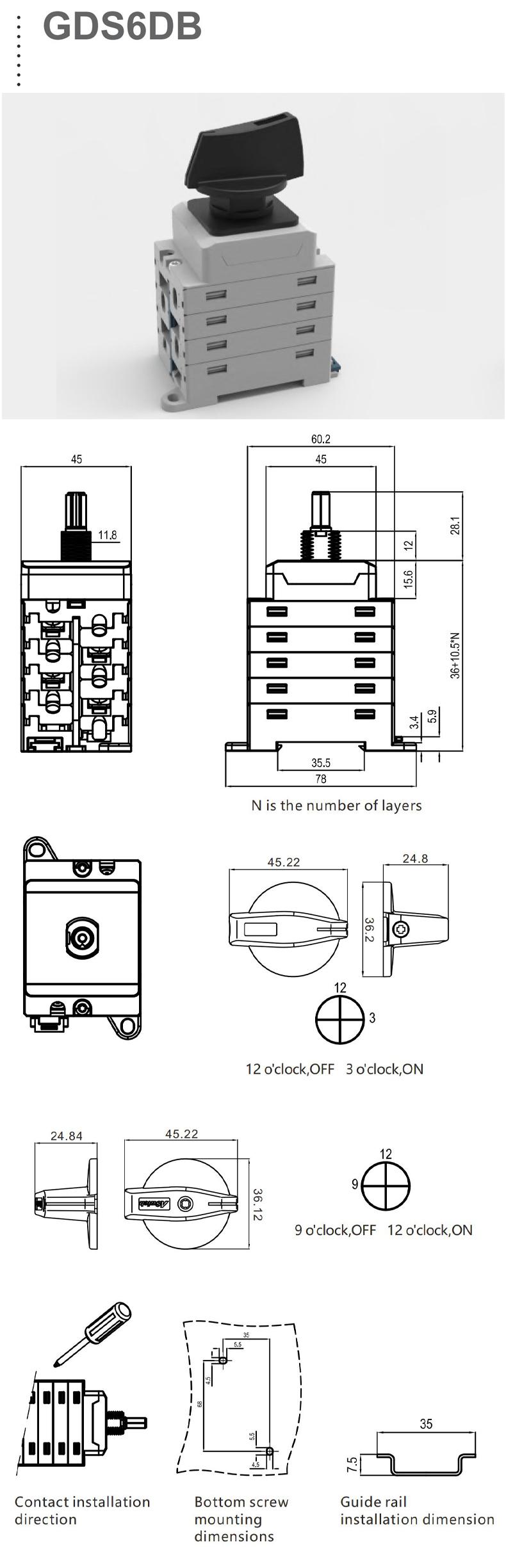

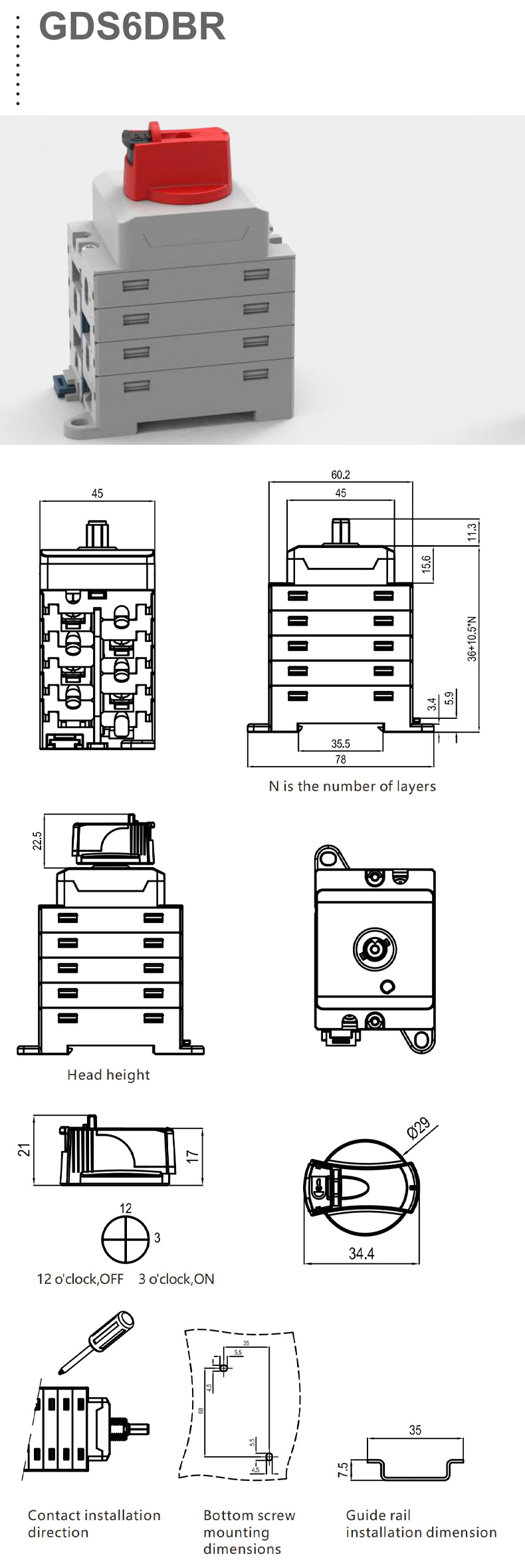

GDS6系列光伏直流隔离开关产品尺寸：

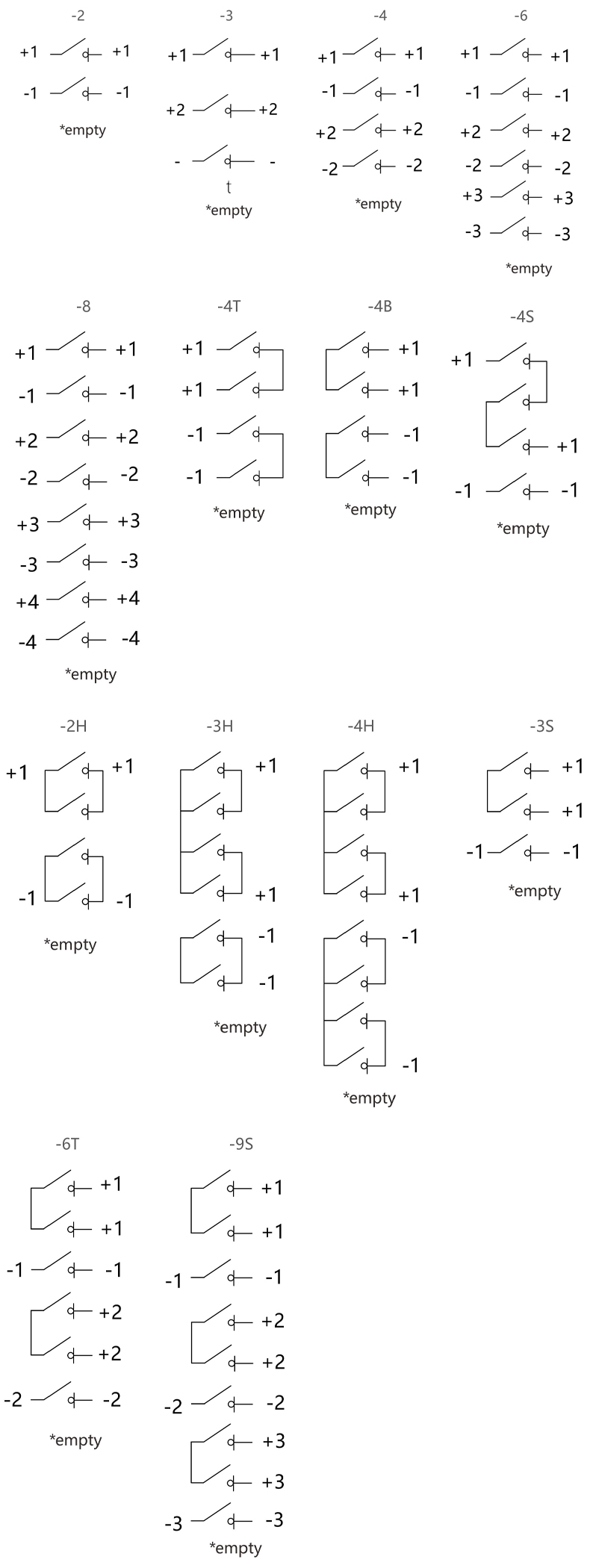

GDS6系列光伏直流隔离开关接线图：


GDS6型光伏款直流隔离开关英文目录
