为什么选择VTG系列三相固态继电器？ |
在工业自动化、电力控制等场景中，三相负载的同步开关需求日益增长。VTG系列凭 借全隔离无触点架构，彻底消除电弧火花与机械磨损问题，提升系统安全性；其紧 凑一体化设计（三刀单掷常开式）简化了三相电路的布线复杂度，降低安装维护成本， 成为高可靠性控制系统的理想选择。 |
VTG系列三相固态继电器产品优势： |
1、长寿命与高可靠性 - 无机械触点结构，抗振动、防爆耐腐蚀，寿命可达传统继电器的数十倍。 |
2、抗干扰性能强 - 输入/输出端2500V电气隔离，兼容TTL/DTL/HTL逻辑电平，抗电磁干扰能力强。 |
3、动态响应 - 高dv/dt耐受能力（＞1000V/μs），精准控制感性负载启停，抑制电压尖峰。 |
4、智能可视化管理 - LED输入状态指示，实时监控控制信号，提升故障诊断效率。 |
5、宽域兼容控制 - 支持DC 3-32V或AC 90-280V控制电压，适配PLC、温控器等多种信号源。 |
VTG系列三相固态继电器产品特点： |
1、热管理性能优异 - 采用高导热基板与优化散热路径设计，大电流工况下的温度稳定性，延长元件 寿命。 |
2、三相同步控制 - 三路独立功率单元集成封装，实现三相负载的同步开关，避免相位失衡风险。 |
3、双模式触发灵活 - 过零导通型：抑制浪涌电流，保护阻性负载（如加热管）； - 随机导通型：即时响应相位控制，适用感性负载（如电机、变压器）。 |
4、工业级防护设计 - 符合严苛环境使用标准，耐冲击、防尘防潮，适应-30℃至+80℃宽温工况。 |
VTG系列三相固态继电器产品应用： |
1、工业自动化系统 - 三相电机启停控制（风机、泵类、传送带） - 电炉加热、恒温设备的功率调节 - 注塑机、压缩机等重型机械的电源管理 |
2、能源与电力控制 - 配电柜自动切换装置 - 无功补偿电容投切系统 - 光伏逆变器辅助电路控制 |
3、公共设施与建筑管理 - 楼宇三相空调机组控制 - 舞台灯光矩阵电源切换 - 交通信号系统电力调度 |
4、特种设备领域 - 医疗仪器高压电源模块 - 防爆环境电气设备（化工、矿山） - 实验室精密温控装置 |

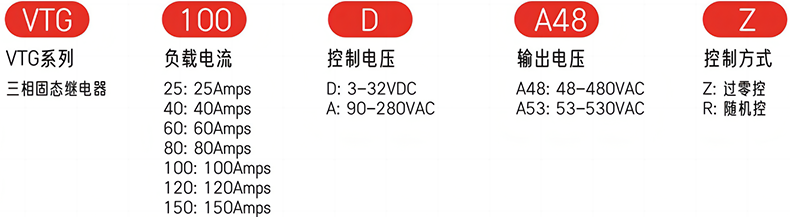

VTG系列三相固态继电器型号说明： |
|

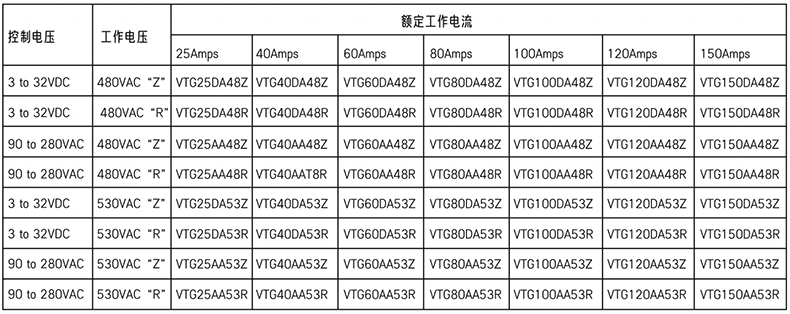

VTG系列三相固态继电器产品选型： |
| 控制电压 | 工作电压 | 额定工作电流 | ||||||
25Amps | 40Amps | 60Amps | 80Amps | 100Amps | 120Amps | 150Amps | ||
3 to 32VDC | 480 VAC"Z" | VTG25 DA48Z | VTG40 DA48Z | VTG60 DA48Z | VTG80 DA48Z | VTG100 DA48Z | VTG120 DA48Z | VTG150 DA48Z |
3 to 32VDC | 480 VAC"R" | VTG25 DA48R | VTG40 DA48R | VTG60 DA48R | VTG80 DA48R | VTG100 DA48R | VTG120 DA48R | VTG150 DA48R |
90 to 280VAC | 480 VAC"Z" | VTG25 AA48Z | VTG40 AA48Z | VTG60 AA48Z | VTG80 AA48Z | VTG100 AA48Z | VTG120 AA48Z | VTG150 AA48Z |
90 to 280VAC | 480 VAC"R" | VTG25 AA48R | VTG40 AAT8R | VTG60 AA48R | VTG80 AA48R | VTG100 AA48R | VTG120 AA48R | VTG150 AA48R |
3 to 32VDC | 530 VAC"Z" | VTG25 DA53Z | VTG40 DA53Z | VTG60 DA53Z | VTG80 DA53Z | VTG100 DA53Z | VTG120 DA53Z | VTG150 DA53Z |
3 to 32VDC | 530 VAC"R" | VTG25 DA53R | VTG40 DA53R | VTG6O DA53R | VTG80 DA53R | VTG100 DA53R | VTG120 DA53R | VTG150 DA53R |
90 to 280VAC | 530 VAC"Z" | VTG25 AA53Z | VTG40 AA53Z | VTG60 AA53Z | VTG80 AA53Z | VTG100 AA53Z | VTG120 AA53Z | VTG150 AA53Z |
90 to 280VAC | 530 VAC"R" | VTG25 AA53R | VTG40 AA53R | VTG60 AA53R | VTG80 AA53R | VTG100 AA53R | VTG120 AA53R | VTG150 AA53R |

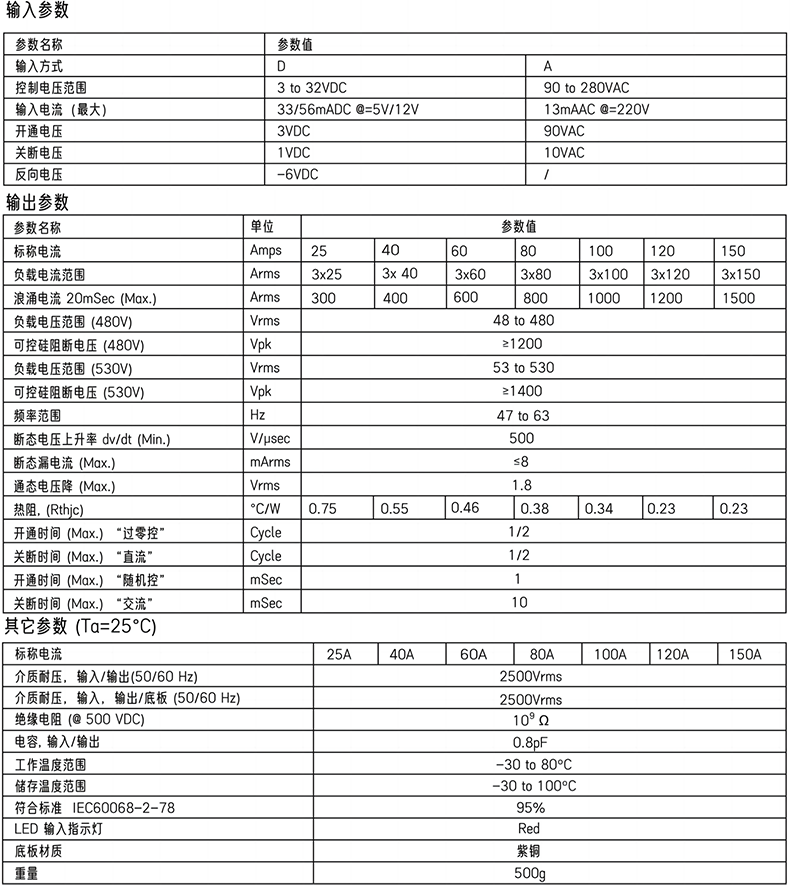

VTG系列三相固态继电器技术参数： |
输入参数 | ||
参数名称 | 参数值 | |
输入方式 | D | A |
控制电压范围 | 3 to 32VDC | 90 to 280VAC |
输入电流() | 33/56mADC @=5V/12V | 13mAAC @=220V |
开通电压 | 3VDC | 90VAC |
关断电压 | 1VDC | 10VAC |
反向电压 | -6VDC | / |
输出参数 | ||||||||
参数名称 | 单位 | 参数值 | ||||||
标称电流 | Amps | 25 | 40 | 60 | 80 | 100 | 120 | 150 |
负载电流范围 | Arms | 3x25 | 3x40 | 3x60 | 3×80 | 3x100 | 3x120 | 3x150 |
浪涌电流 20mSec(Max.) | Arms | 300 | 400 | 600 | 800 | 1000 | 1200 | 1500 |
负载电压范围 (480V) | Vrms | 48 to 480 | ||||||
可控硅阻断电压 (480V) | Vpk | ≥1200 | ||||||
负载电压范围 (530V) | Vrms | 53 to 530 | ||||||
可控硅阻断电压 (530V) | Vpk | ≥1400 | ||||||
频率范围 | Hz | 47 to 63 | ||||||
断态电压上升率 dv/dt(Min.) | V/μsec | 500 | ||||||
断态漏电流 (Max.) | mArms | ≤8 | ||||||
通态电压降 (Max.) | Vrms | 1.8 | ||||||
热阻 (Rthjc) | ℃/W | 0.75 | 0.55 | 0.46 | 0.38 | 0.34 | 0.23 | 0.23 |
开通时间 (Max.) “过零控” | Cycle | 1-2 | ||||||
关断时间 (Max.) “ 直 流 ” | Cycle | 1-2 | ||||||
开通时间 (Max.) “ 随 机 控 ” | mSec | 1 | ||||||
关断时间 (Max.) “ 交 流 ” | mSec | 10 | ||||||
其它参数 (Ta=25℃) | |||||||
| 标称电流 | 25A | 40A | 60A | 80A | 100A | 120A | 150A |
介质耐压，输入/输出 (50/60 Hz) | 2500Vrms | ||||||
介质耐压，输入，输出/底板 (50/60 Hz) | 2500Vrms | ||||||
绝缘电阻 (@500 VDC) | 10⁹ Ω | ||||||
电容，输入/输出 | 0.8pF | ||||||
工作温度范围 | -30 to 80℃ | ||||||
储存温度范围 | -30 to 100℃ | ||||||
符合标准IEC60068-2-78 | 95% | ||||||
LED输入指示灯 | Red | ||||||
底板材质 | 紫铜 | ||||||
重量 | 500g | ||||||

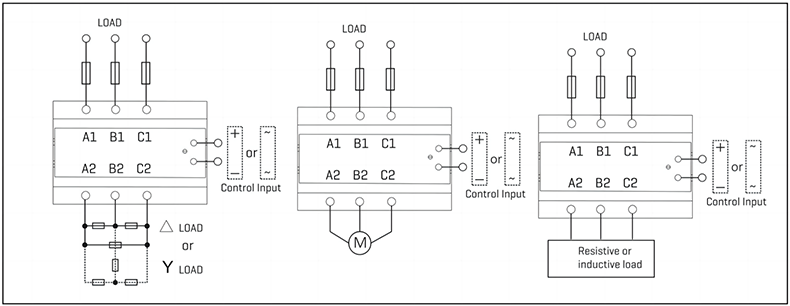

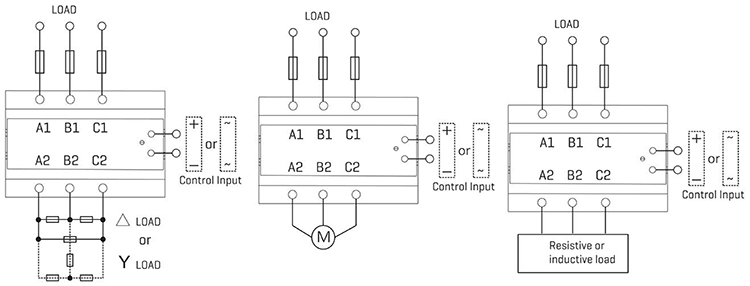

VTG系列三相固态继电器产品接线： |
|

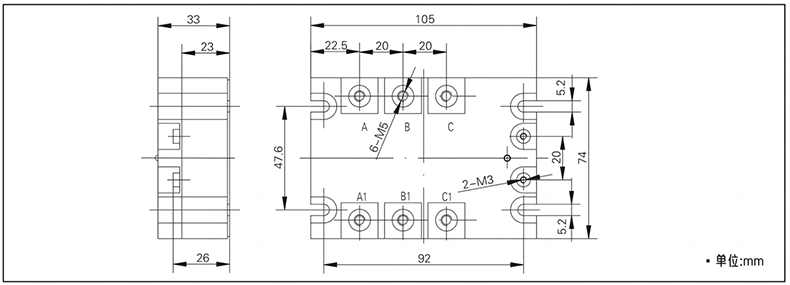

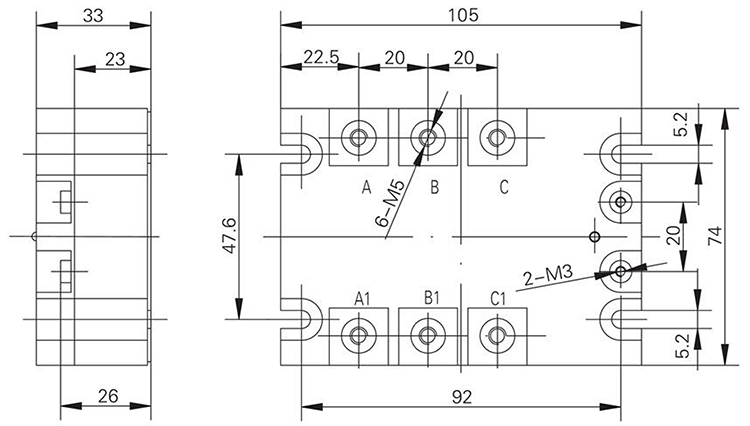

VTG系列三相固态继电器产品尺寸： |
|

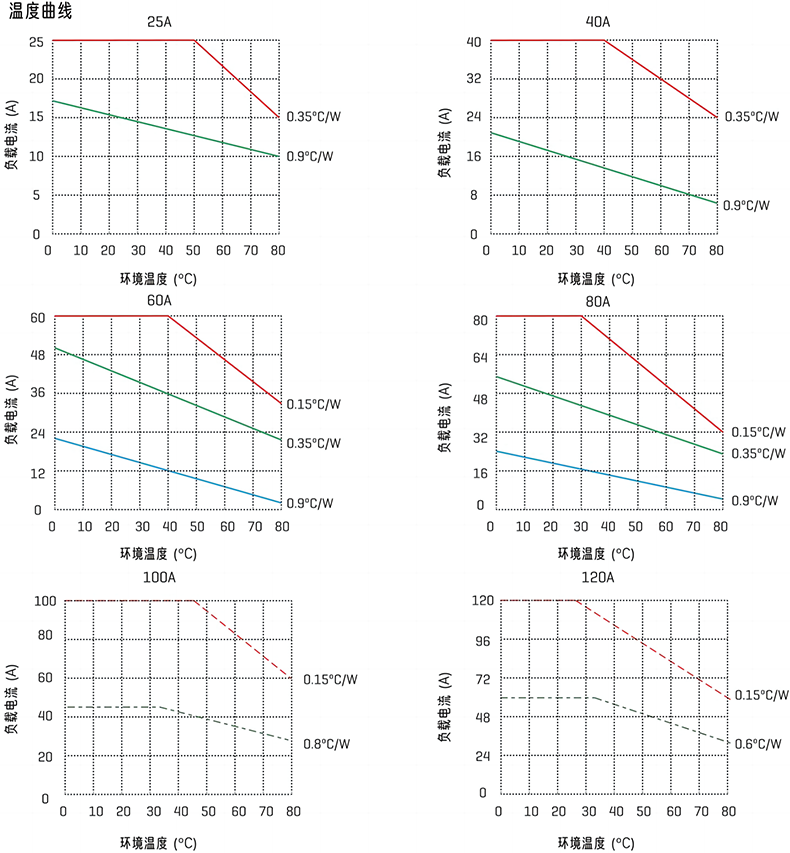

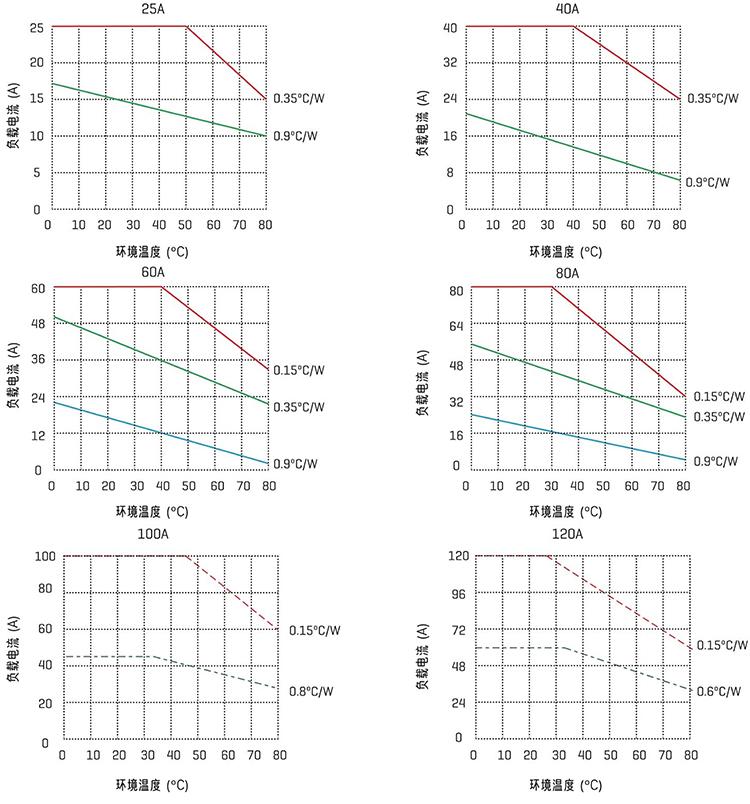

VTG系列三相固态继电器温度曲线： |
|
