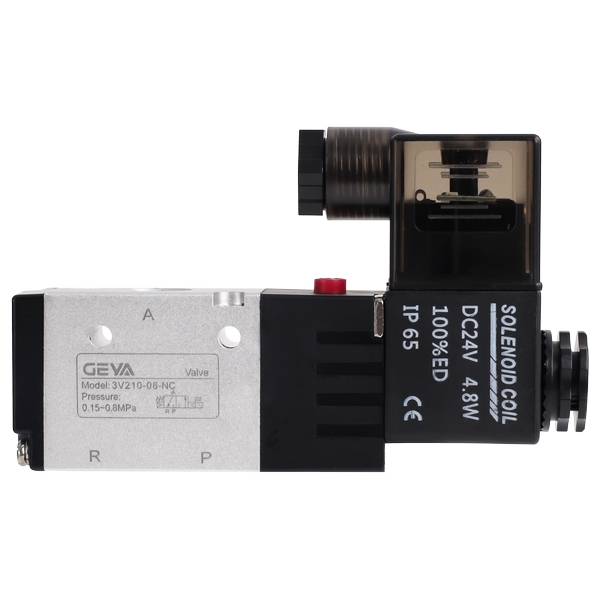

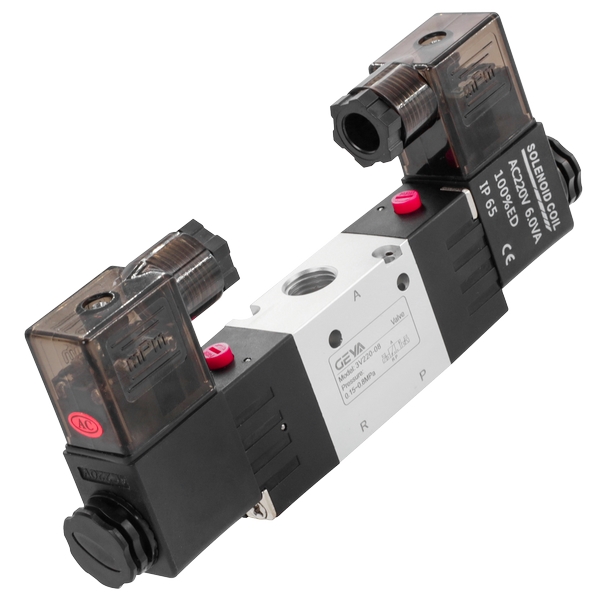

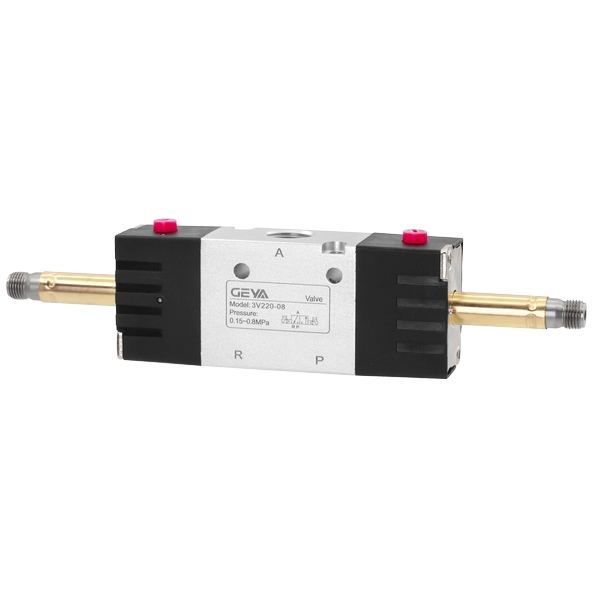

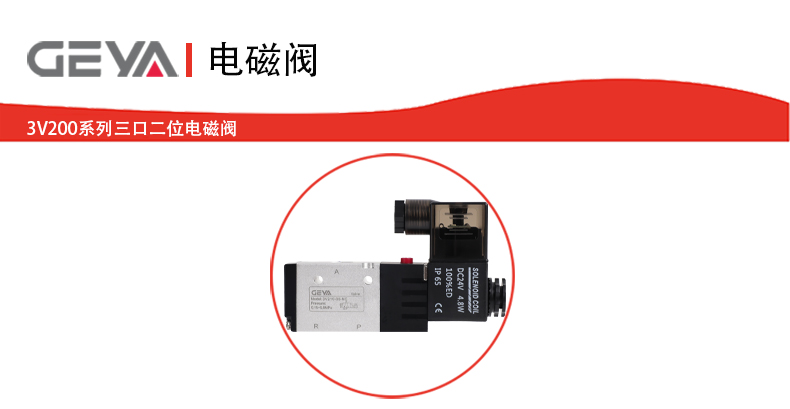

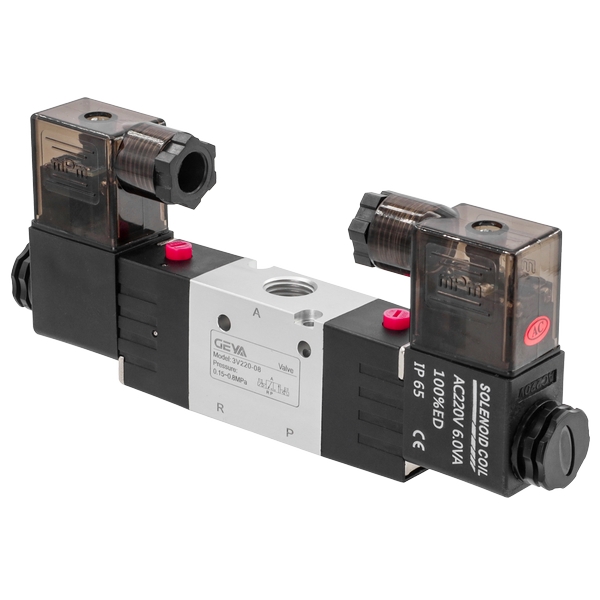

3V200系列电磁阀产品特点：
1、钛合金材质阀体：从模具到材料加工，从零部件到成品组装严格把控每一个细节，
精益求精只为呈现更加的产品。
2、采用足匝线圈：直径8MM高品质铜线，支持长时间通电，方便拆卸。
3、高精度先导头：高频次的气阀精度，适用各种场景，不易卡顿更灵敏支持每秒5次
高频，铝活塞设计不卡顿。
4、可搭配汇流排，对所连接的方向控制阀数进行任意组合或扩充。

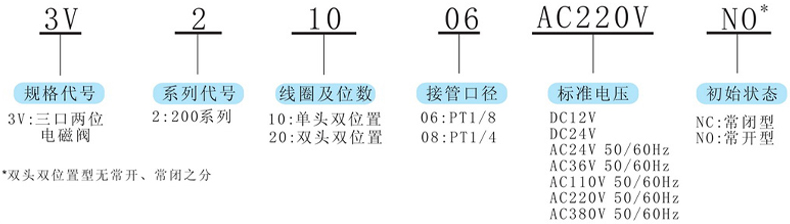

3V200系列电磁阀型号及含义：
3V200系列电磁阀技术参数：
| 项目/型号 | 3V210-06 | 3V220-06 | 3V210-08 | 3V220-08 |
| 工作介质 | 空气(经40um滤网过滤) | |||
| 动作方式 | 内部先导头 | |||
| 接管口径 | 进气=出气=PT1/8 | 进气=出气=PT1/4 | ||
| 位置数 | 三位两通 | |||
| 工作温度 | -5~60°C(23~140°F) | |||
| 有效截面积 | 14mm²(Cv=0.78) | 16mm²(Cv=0.89) | ||
| 润滑 | 不需要 | |||
| 使用压力 | 0.15~0.8Mpa(21~114Psi) | |||
| 耐压力 | 1.2Mpa(170Psi) | |||
| 耗电量 | AC:6VA DC:3W | |||
| 保护等级 | IP65(DIN40050) | |||
| 接电形式 | 端子式、出线式 | |||
| 本体材质 | 铝合金 | |||
| 动作频率 | 5次/秒 | |||
| 耐热等级 | B级 | |||
| 使用电压范围 | -15%～+10% | |||
| 励磁时间 | 0.05秒以下 | |||
| *注：动作频率为空载状态 | ||||

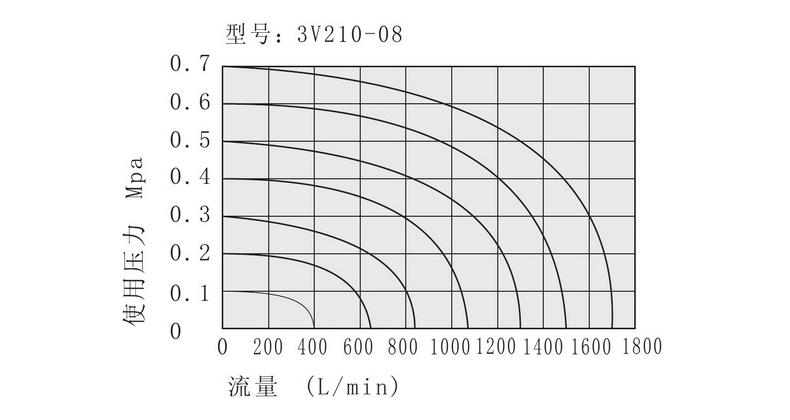

3V200系列电磁阀流量特性：
3V200系列电磁阀产品尺寸：

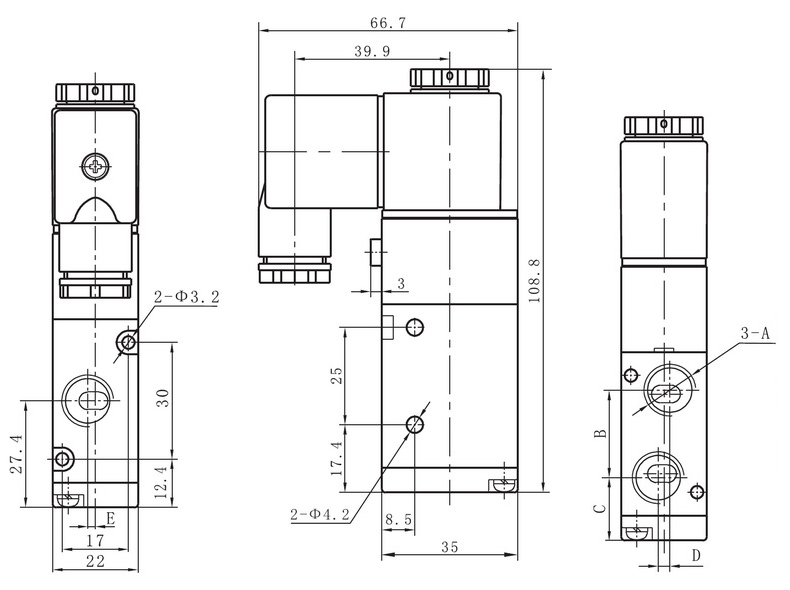

3V210型电磁阀尺寸：
| 项目/符号 | 3V210-06 | 3V210-08 |
| A | PT1/8 | PT1/4 |
| B | 22 | 22.5 |
| C | 16.4 | 16.2 |
| D | —— | 3 |
| E | —— | 2 |

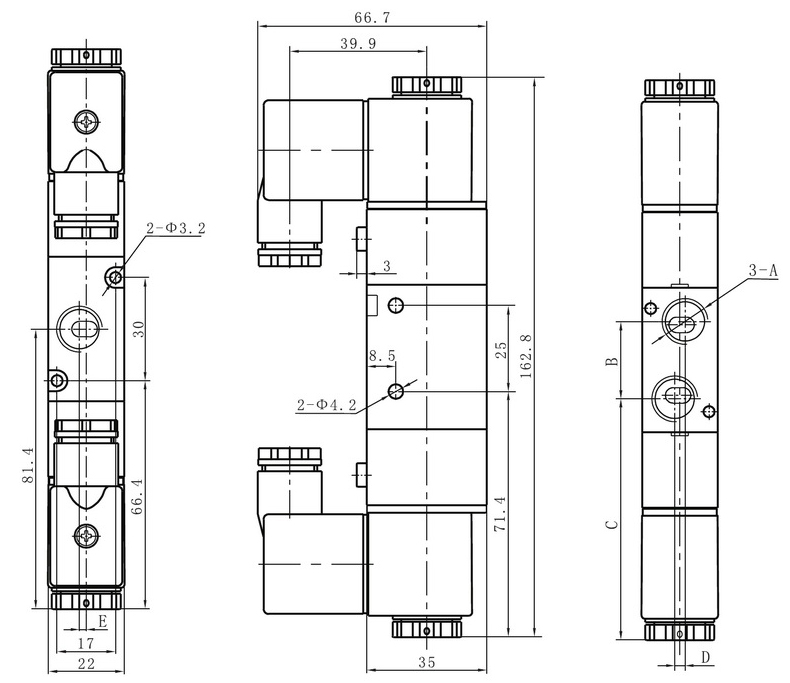

3V220型电磁阀尺寸：
| 项目/符号 | 3V220-06 | 3V220-08 |
| A | PT1/8 | PT1/4 |
| B | 22 | 22.5 |
| C | 70.4 | 70.2 |
| D | 一 | 3 |
| E | 2 |

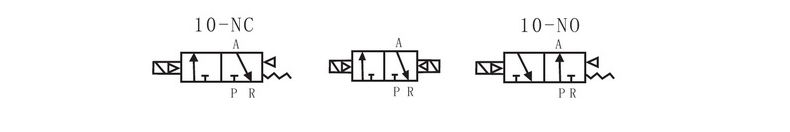

3V200系列电磁阀符号：
