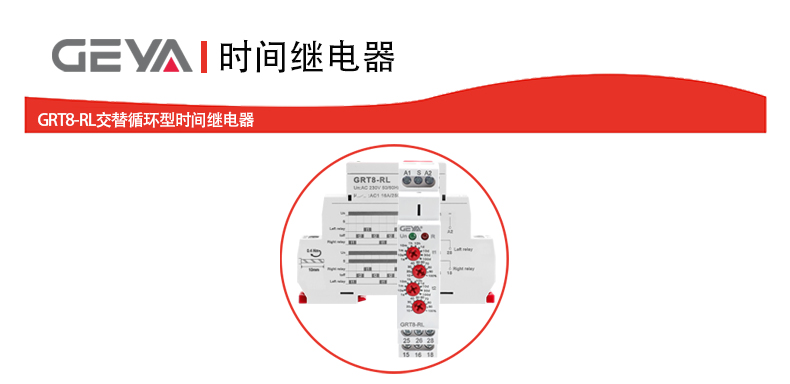

GRT8-RL交替循环型时间继电器

GRT8-RL 通过精准时序控制、宽范围参数调节及紧凑设计，为双负载周期性交替场

景提供高效解决方案，广泛应用于工业自动化、智能照明、农业灌溉等领域，助力提升

设备管理效率与系统稳定性。

GRT8-RL 交替循环型时间继电器产品优势：

1、灵活配置：独立延时参数与负载顺序可调，适应多样化控制逻辑。

2、广泛适用性：超宽延时范围（0.1秒-100天）及电压兼容性（12-240V AC/DC）。

3、操作便捷：LED状态指示与端子短接功能简化运维流程。

4、高可靠性：工业级设计保障周期性切换任务长期稳定执行。

5、空间优化：紧凑结构化提升控制柜空间利用率。

GRT8-RL 交替循环型时间继电器产品特点：

1.独立双延时控制：

支持独立的 ON（接通）和 OFF（断开）延时设定，可为不同负载分别配置差异化

工作时间参数，适应复杂工况需求。

2. 宽延时范围调节：

提供 0.1 秒至 100 天的延时范围，通过 10 个档位灵活调节，覆盖秒级快速响应到

长期轮换场景（如备用系统切换、季节性灌溉）。

3. 负载顺序可调：

通过短接 S-A1 端子即时切换左右负载的启动优先级，无需重新接线或编程，简化

调试维护流程。

4. 宽电压兼容性：

支持 AC/DC 12V－240V 工作电压，适配全球主流工业电压标准，降低备件库存压

力。

5. 状态可视化管理：

内置 LED 指示灯实时显示继电器工作状态（负载运行/延时阶段），便于快速监控

与故障诊断。

6. 紧凑型结构设计：

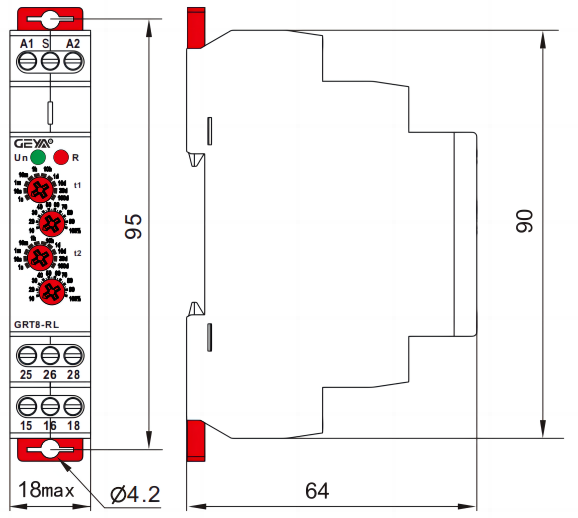

18mm 超薄宽度，支持 35mm DIN 导轨安装，节省控制柜空间。

GRT8-RL 交替循环型时间继电器产品应用：

适用于双负载周期性交替工作的自动化场景：

1、工业设备轮换：

冷却水泵、空压机、润滑系统等关键设备自动切换，均衡磨损并保障连续生产。

2、智能照明控制：

景观灯、广告灯箱、仓库分区照明的分组定时切换，优化能耗管理。

3、农业自动化：

温室灌溉阀门/通风设备轮换启停，实现精准分区资源调度。

4、设备循环测试：

自动启停两组被测设备，模拟真实工况间歇运行。

5、环境调控系统：

除湿/加湿设备、通风机组或冷热装置的交替运行控制。

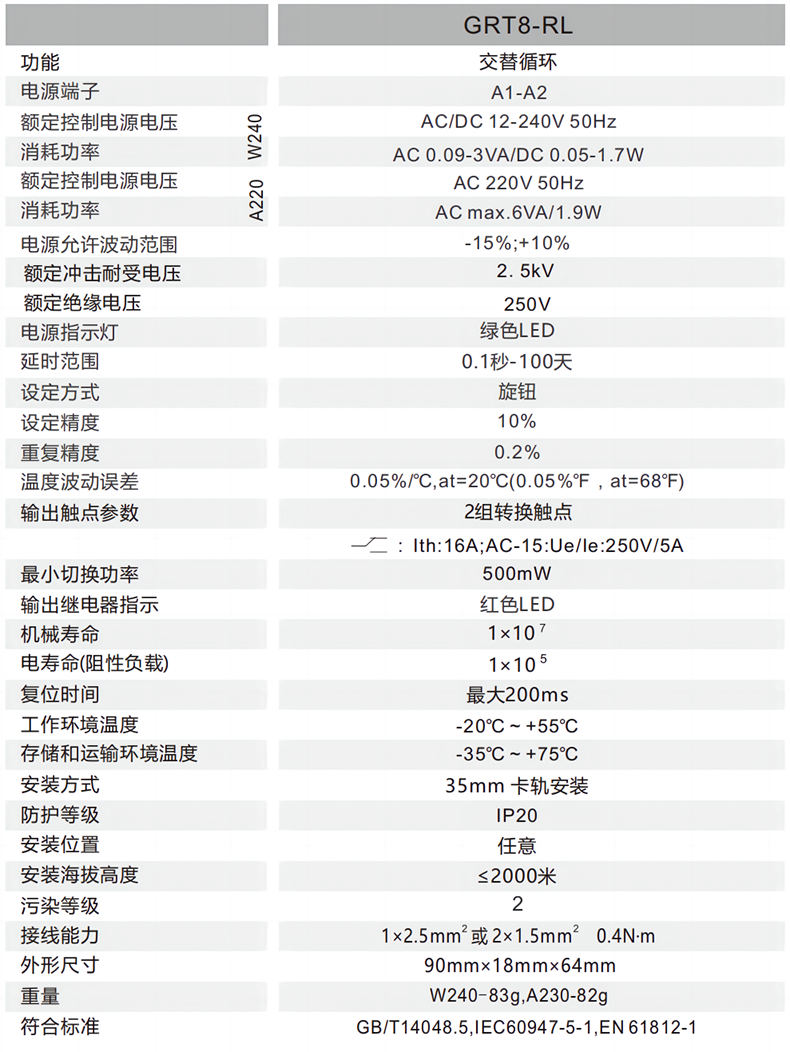

GRT8-RL 交替循环型时间继电器技术参数：

功能

电源端子

额定控制电源电压

W

2

4

0

消耗功率

额定控制电源电压

A220

消耗功率

电源允许波动范围

额定冲击耐受电压

额定绝缘电压

电源指示灯

延时范围

设定方式

设定精度

重复精度

温度波动误差

2组转换触点

:Ith:16A;AC-15:Ue/le:250V/5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

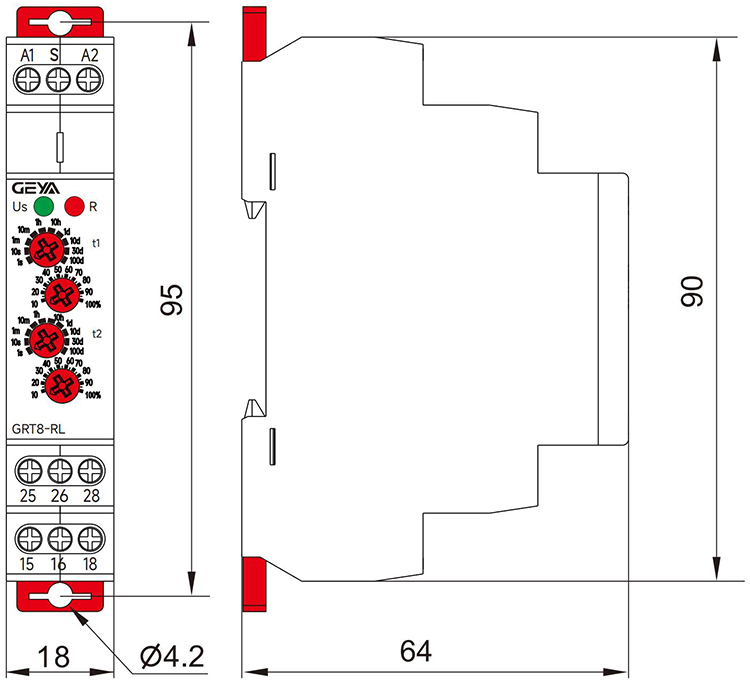

外形尺寸

重量

符合标准

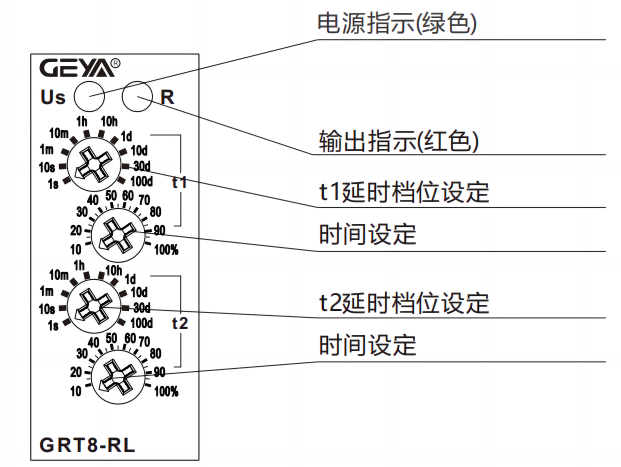

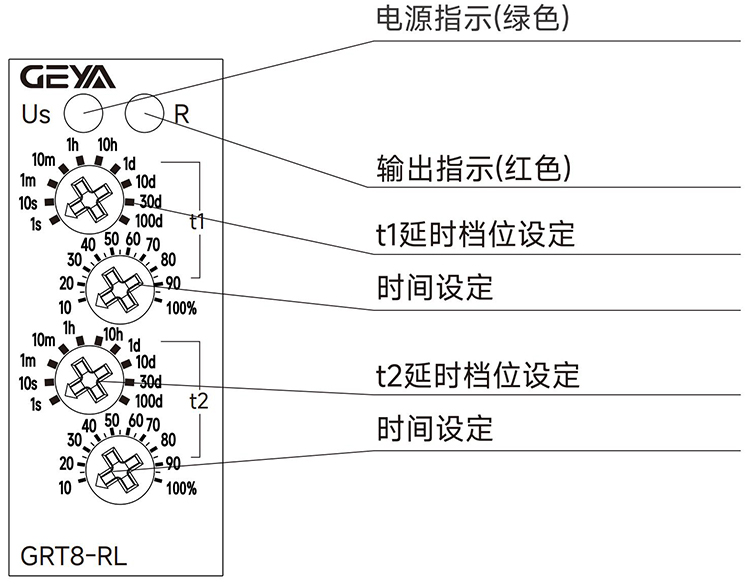

GRT8-RL 交替循环型时间继电器产品面板：

GRT8-RL 交替循环型时间继电器时间设定：

  旋钮2：

  延时时间细调，10%~100%可调。

  延时时间=旋钮1×旋钮2。

  例1：

  需要设定5秒，可将旋钮1设为10s，旋钮2设为50%，延时时间=10s×50%=5s。

  例2：

  需要设定8分，可将旋钮1设为10m，旋钮2设为80%，延时时间=10m×80%=8m。

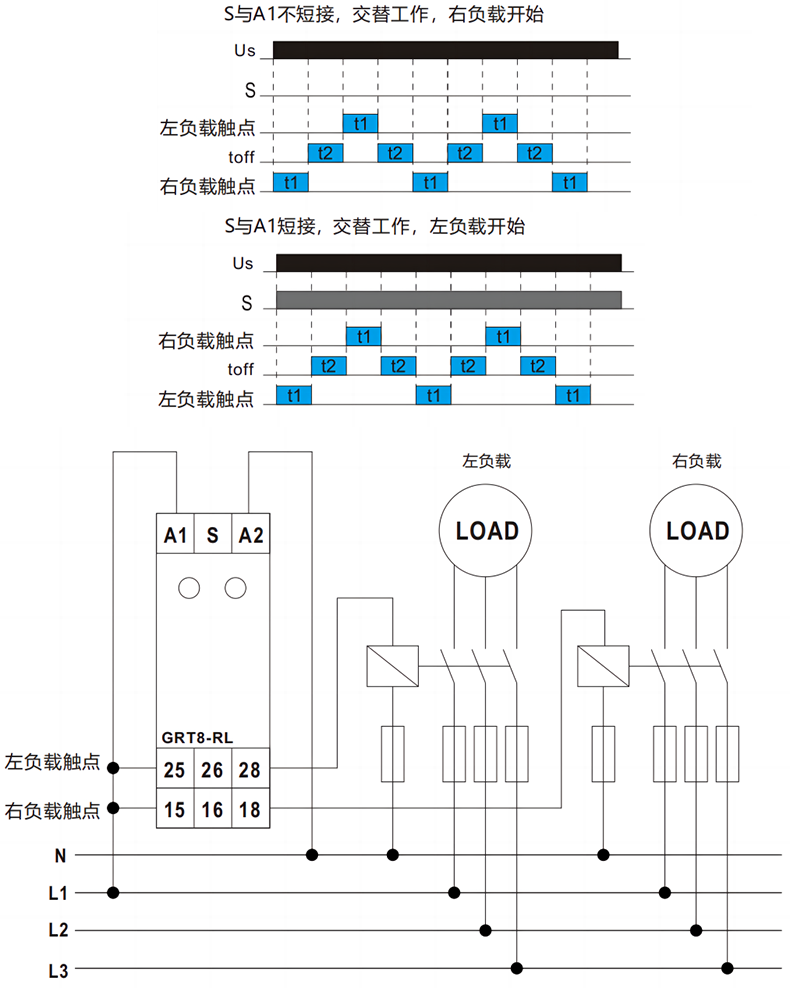

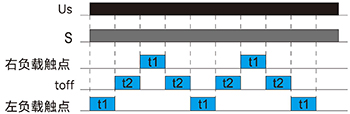

    S与A1不短接，交替工作，右负载开始

    S与A1短接，交替工作，左负载开始

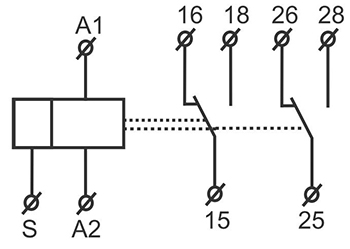

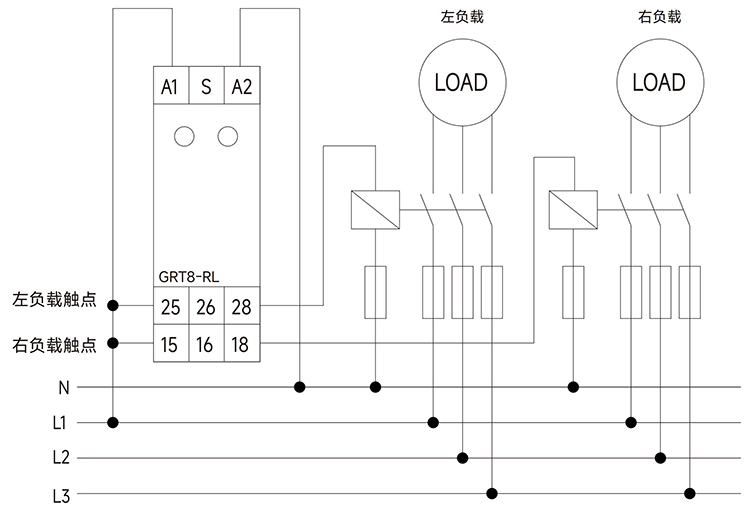

GRT8-RL 交替循环型时间继电器产品接线：
