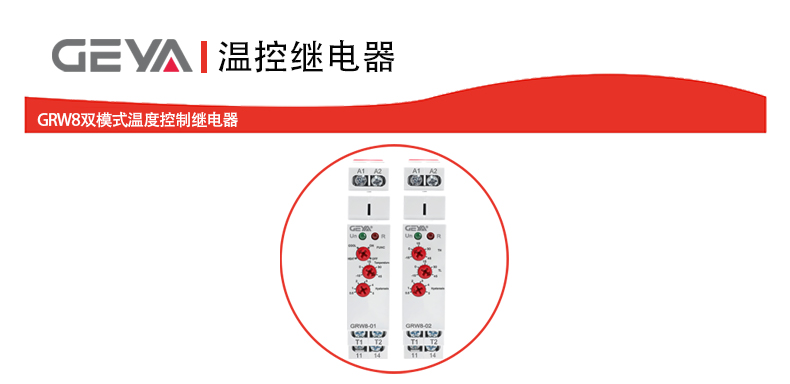

GRW8系列温度控制继电器

在工业自动化、设备制造及环境控制领域，精确、可靠且易于集成的温度管理解决

方案至关重要。GRW8系列温度控制继电器正是为此需求而设计，它集成了的传感

技术、灵活的配置选项和紧凑的结构，为用户提供一种高效、稳定的温度控制手段。选

择GRW8，意味着为您的温控应用选择了一个性能可靠、安装便捷且适应性强的核心组

件。

GRW8系列温度控制继电器产品优势：

1、精准控制：

- 采用高灵敏度NTC温度传感器，温度检测准确。

2、运行可靠：

- 具备传感器短路与开路监测功能，有效预防因传感器故障导致的系统失控，提升系

统安全性。

3、应用灵活：

- 支持加热或冷却工作模式自由选择，满足多样化的温控需求。

4、广泛兼容：

- 宽范围工作电源（AC/DC 24V ~ 240V），轻松适配多种供电环境。

5、状态直观：

- 清晰LED指示灯实时显示工作状态，便于监控与故障排查。

6、节省空间：

- 高度紧凑的设计（仅18mm宽度），采用标准35mm卡轨安装方式，节省控制

柜内空间，简化布线。

7、易于集成：

- 标准继电器输出，方便与各类执行器（如接触器、固态继电器）连接。

GRW8系列温度控制继电器产品特点：

1、高精度NTC传感与安全保障：

- 核心采用性能稳定的NTC（负温度系数）热敏电阻传感器，对温度变化响应灵敏。

产品内置的传感器故障诊断电路，可实时监测传感器短路（Short）与开路

（Open）状态，一旦检测到异常，能够及时采取保护措施（如切断输出或发出故障信

号），有效防止因传感器失效引发的温度失控风险，提升系统运行的安全性和可靠

性。

2、双模式运行，灵活应对需求：

- 提供“加热（Heating）”与“冷却（Cooling）”两种工作模式选项。用户可根

据实际应用场景（如需要升温的加热设备或需要降温的散热系统）灵活选择，实现精准

的温度控制逻辑。

3、宽范围电源适应性：

- 支持宽广的工作电源电压范围（交流或直流24V至240V），这使得GRW8能够轻

松适应全球不同地区的电网标准以及各种工业现场常见的直流或交流供电环境，大大简

化了电源匹配工作。

4、清晰直观的运行指示：

- 面板配备高亮LED指示灯，能够清晰指示继电器当前的工作状态（如电源、输出

通断、运行模式、报警状态等），便于操作人员快速了解设备运行情况，及时发现潜

在问题。

5、高度紧凑，安装便捷：

- 采用超薄设计，宽度仅为18mm，具有的空间优势。支持标准的35mm DIN

卡轨安装方式，安装拆卸快速简便，特别适合在空间有限的控制柜、配电箱内密集排

布，优化空间利用率。

GRW8系列温度控制继电器产品应用：

GRW8系列温度控制继电器凭借其稳定可靠的性能和灵活小巧的特点，广泛应用于

需要对温度进行自动监控和调节的各类工业和民用场景：

1、工业加热设备控制：

- 广泛应用于烘箱、热风炉、注塑机料筒、包装机械封口装置、小型工业电炉等设

备的加热元件温度控制，加热过程稳定在设定温度范围内。

2、设备与仪器温控保护：

- 为电机绕组、变压器、变频器、伺服驱动器、电源模块、电子控制柜等关键设备

提供过热保护。当设备内部温度超过安全阈值时，自动切断电源或启动冷却风扇，有

效防止设备因过热损坏，有助于延长使用寿命。

3、机房与机柜环境控制：

- 是通信基站、服务器机房、网络机柜、电气控制柜等封闭空间环境温度管理的理

想选择之一。可控制风扇、空调或加热器等设备，维持机柜/机房内适宜的工作温度，

保障内部电子设备的稳定运行。

4、小型环境调节系统：

- 适用于恒温箱、孵化器、小型温室、通风系统、除湿机等需要对环境温度进行自

动调节的场合。

5、过程温度监控：

- 在需要简单温度监控与联锁的工艺流程中发挥作用，例如液体储罐的温度维持、

管道伴热控制等。

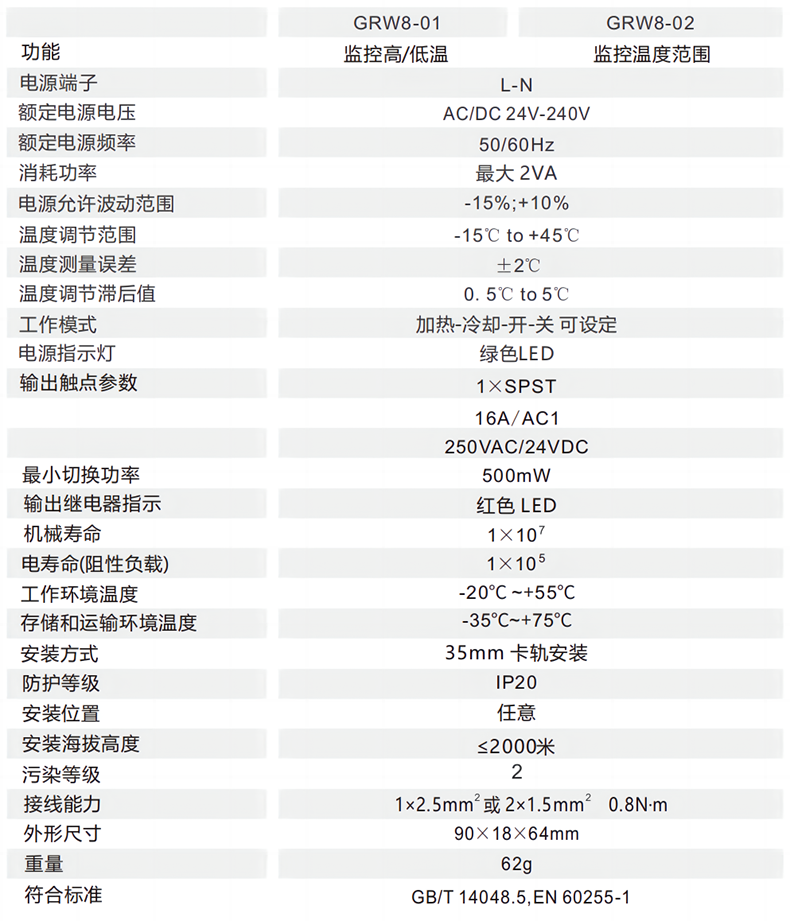

GRW8系列温度控制继电器技术参数：

功能

电源端子

额定电源电压

额定电源频率

额定冲击耐受电压

额定绝缘电压

消耗功率

电源允许波动范围

温度调节范围

温度调节滞后值

工作模式

电源指示灯

1×SPST

：Ith:16A;AC-15:Ue/le:250V/5A

250VAC/24VDC

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

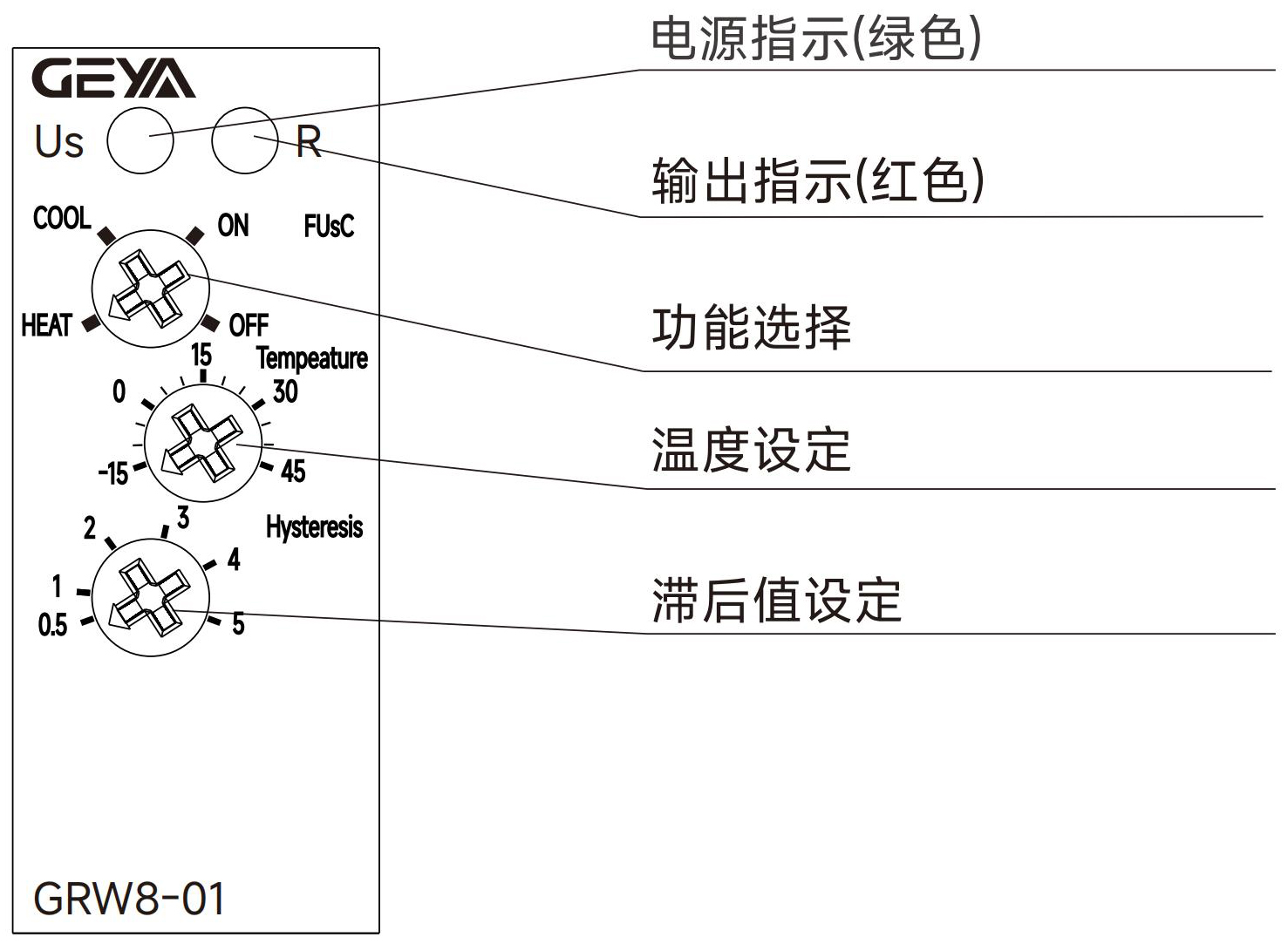

GRW8-01

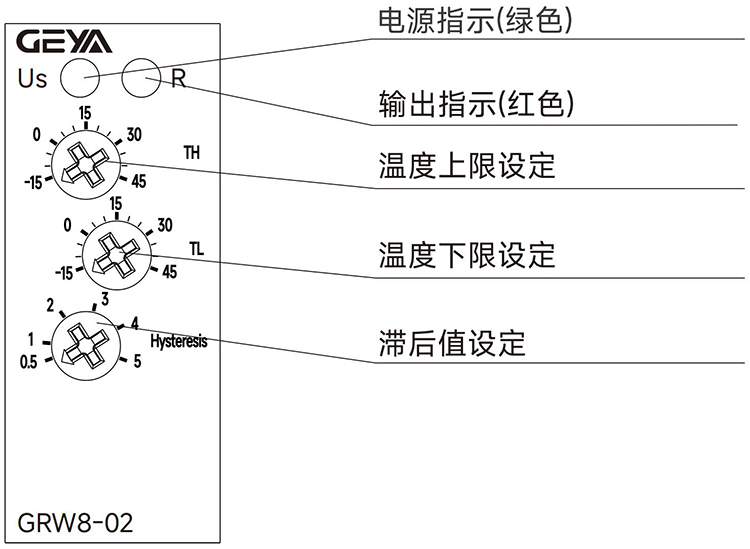

GRW8-02

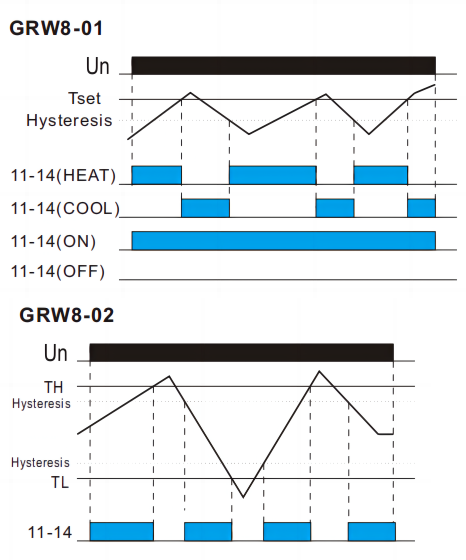

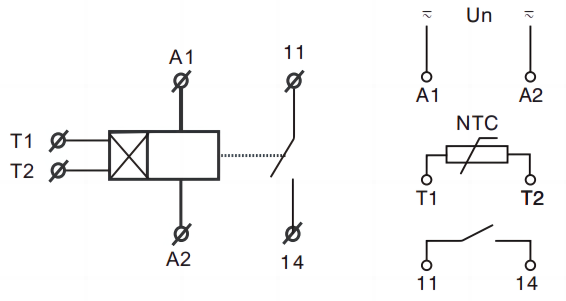

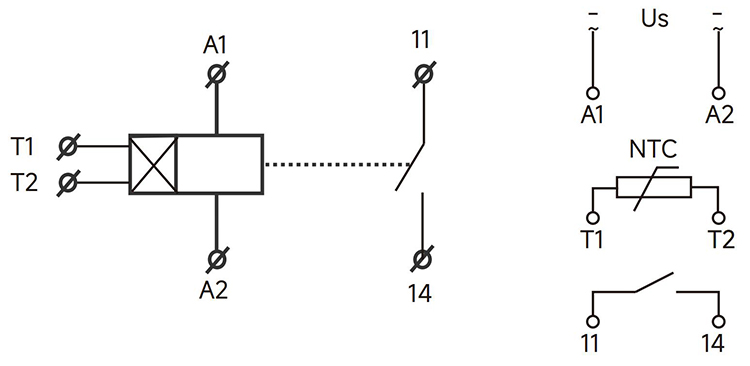

GRW8系列温度控制继电器产品接线：

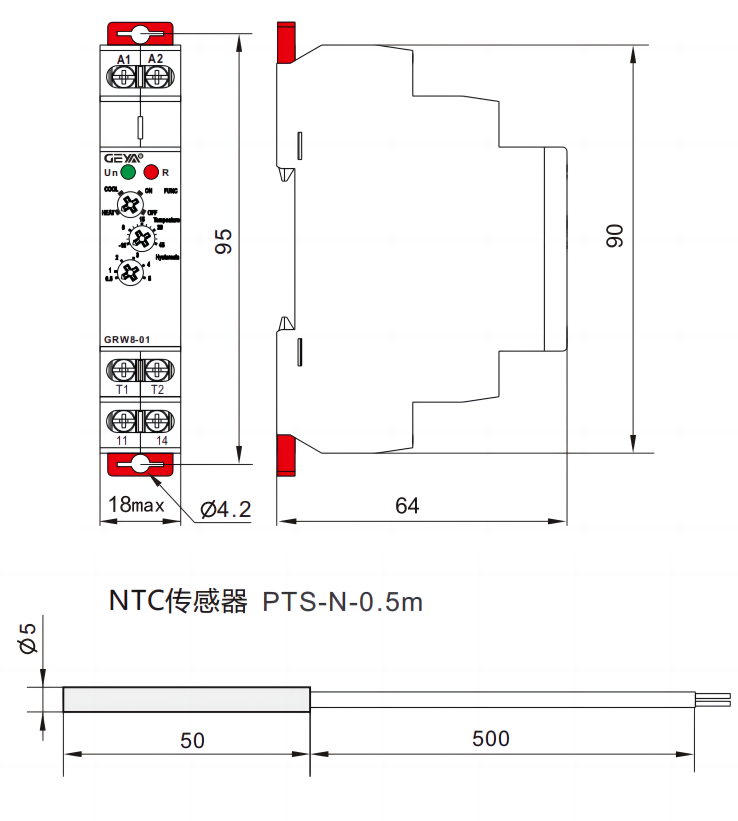

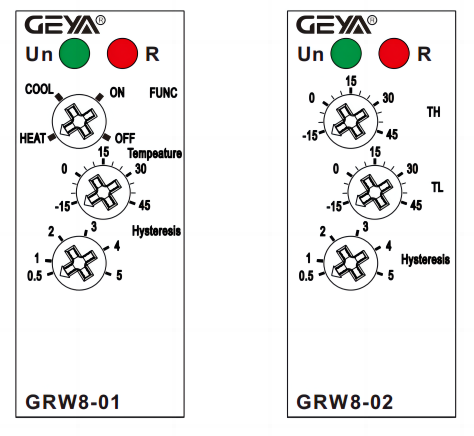

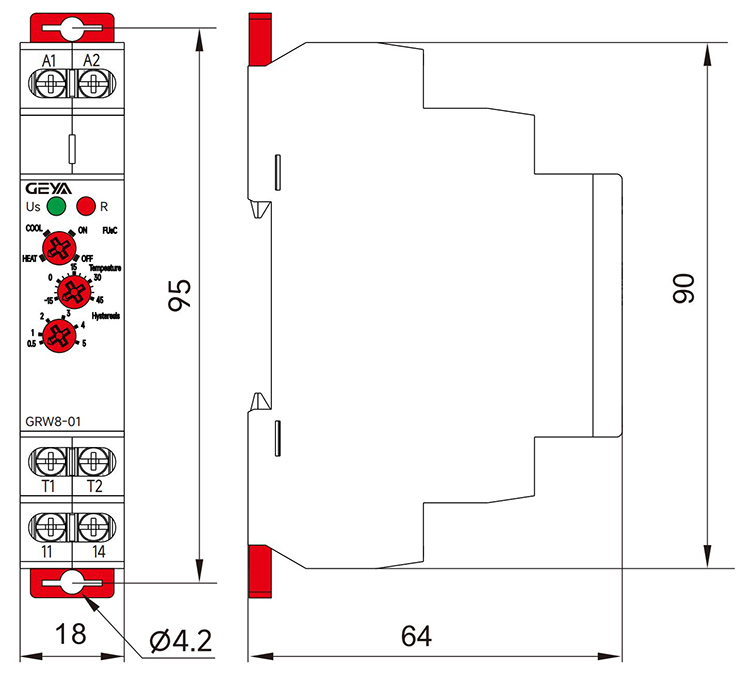

GRW8系列温度控制继电器产品尺寸（单位：mm）：

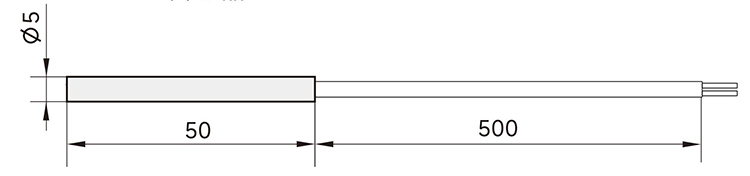

NTC传感器

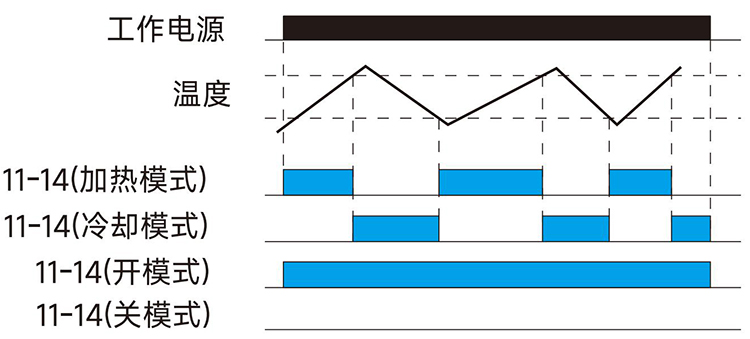

GRW8-01

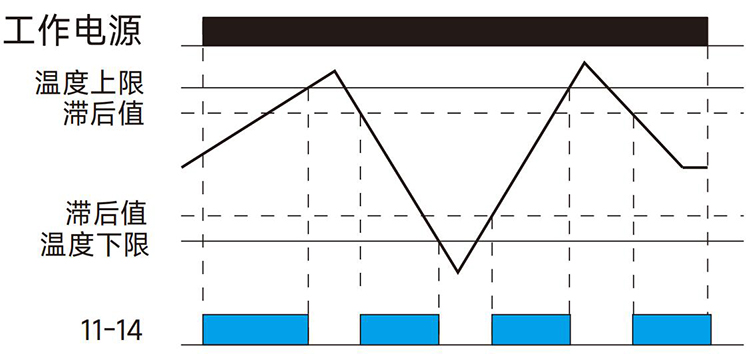

GRW8-02

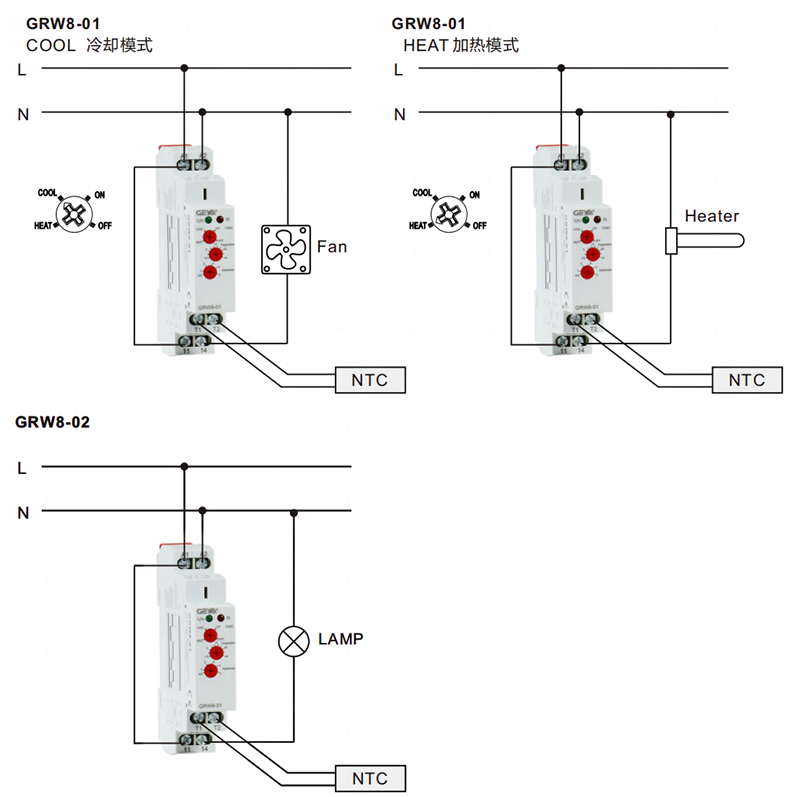

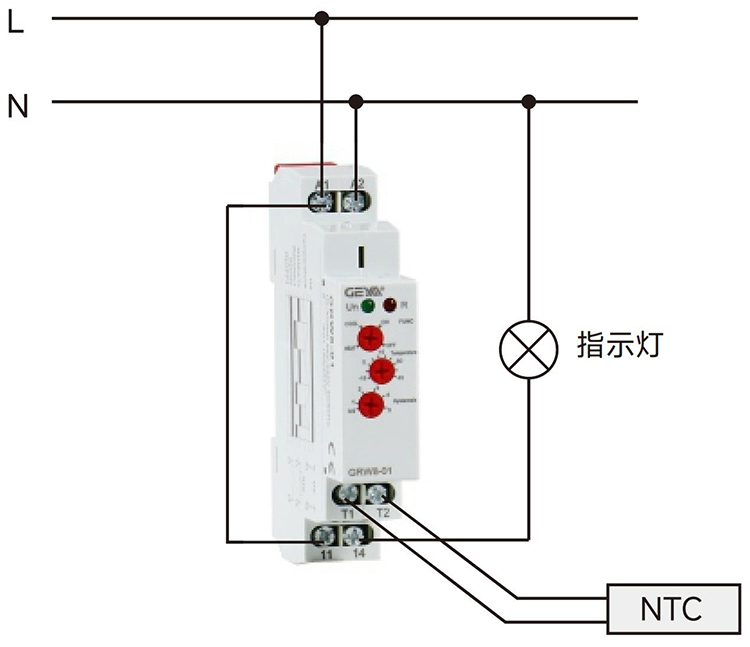

GRW8系列温度控制继电器产品应用实例：

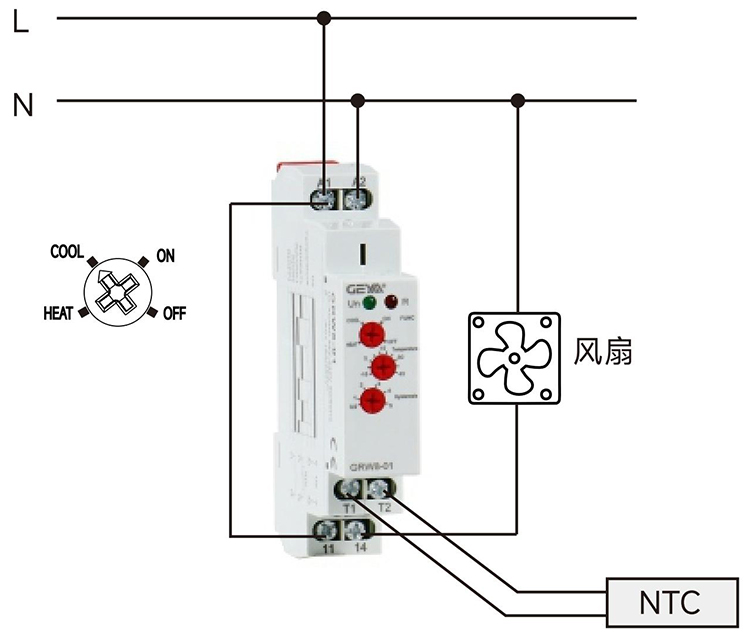

GRW8-01  COOL 冷却模式

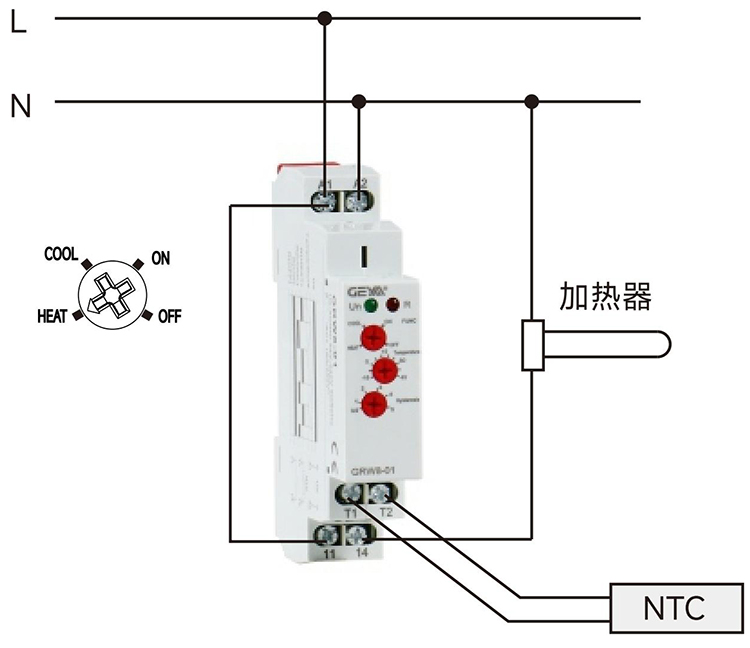

GRW8-01  HEAT 加热模式

GRW8-02
