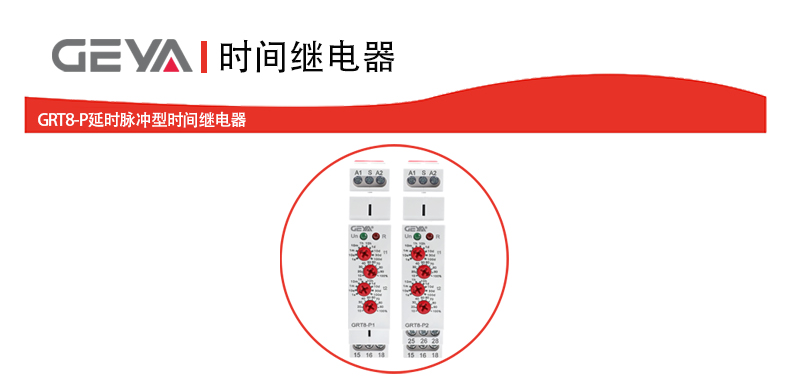

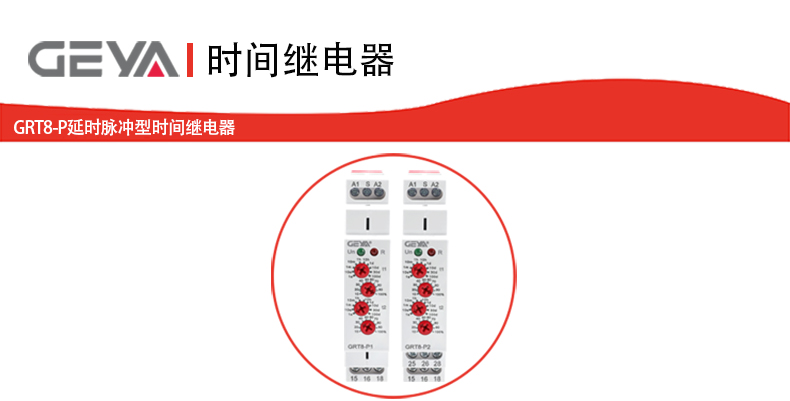

GRT8-P延时脉冲型时间继电器

GRT8-P 延时脉冲型时间继电器凭借其独立可调的精准延时与脉宽、超宽的时间与

电压适应范围、便捷的操作特性以及紧凑可靠的设计，为工业自动化、楼宇控制、设

备保护等众多领域提供了一种可靠、灵活且经济的时序控制解决方案。它是实现精确

“延迟启动-定时关闭”逻辑的实用关键元件。

GRT8-P 延时脉冲型时间继电器产品优势：

1、控制精准灵活： 独立调节延时与脉宽，满足复杂时序需求。

2、应用范围广泛： 0.1秒至100天的超宽延时范围，适用于多种工业与民用场景。

3、安装调试便捷： 紧凑体积、卡轨安装、状态指示灯、外部复位功能，简化安

装、调试和维护工作。

4、适应性强： 超宽工作电压范围，兼容交直流系统。

5、高可靠性： 工业级设计，在严苛环境下稳定运行。

6、经济高效： 单一器件实现“延时+定时”功能，减少外部元件，降低系统复杂度

和成本。

GRT8-P 延时脉冲型时间继电器产品特点：

1、独立双参数设定：

提供独立的延时时间 (Td) 和 脉冲宽度 (Tw) 设定旋钮/拨码开关。用户可根据具体

需求，灵活设定从触发信号到继电器动作的精准延时时间，以及动作后负载持续接通

的确切时长，控制自由度较高。

2、超宽延时范围，覆盖全场景：

提供宽范围的 0.1秒至100天 延时设定能力，并细分为 10个清晰档位。适用于需

要毫秒级响应的精密控制，或长达数月的周期性操作。

3、便捷外部复位：

通过短接专用的 S-A1 复位端子，可在任意时刻即时清除当前的延时计时状态，使

继电器迅速恢复到初始待命状态，为需要紧急干预或重复测试的场合提供便利。

4、超宽工作电压，兼容性强：

支持 AC/DC 12V 至 240V 的超宽范围工作电压规格可选。能适配全球主流的交流

或直流控制系统，无论是低压控制回路还是市电直接驱动，均能稳定运行。

5、运行状态直观指示：

内置高亮度 LED 指示灯，清晰显示继电器当前的工作状态（如电源、计时中、输出

动作），便于现场人员快速诊断和监控设备运行情况。

6、紧凑型设计，节省空间：

采用超薄设计，宽度仅为 18mm，支持标准的 35mm 卡轨安装 (DIN Rail)。有效

节省控制柜内宝贵空间，适合高密度安装的紧凑型控制箱。

GRT8-P 延时脉冲型时间继电器产品应用：

GRT8-P 的核心应用在于需要“延迟启动 + 定时关闭”的脉冲控制逻辑，广泛应用

于各类自动化控制与设备管理场景：

1、设备顺序启动/停止控制：

在大型设备或生产线中，电机、泵、风机等负载按预设顺序依次延时启动，并

在运行特定时间后自动停止，防止同时启动造成的冲击。

2、节能照明与通风系统：

用于楼梯间、走廊、仓库等区域的照明或排风扇控制，实现“人来灯亮/风启，人走

延时 X 秒/分钟后自动关闭”，有助于节能。

3、设备保护与维护周期：

为设备（如电机、加热器）提供启动前的必要延时（如润滑时间），或控制其每次

运行的工作时长（如防止过载），或设定定期维护提醒（如每运行100天提示保养）。

4、脉冲触发与信号发生器：

在自动化流程中，产生精确的脉冲信号用于触发后续动作，如控制电磁阀短暂开启

、启动单次测量、复位计数器等。

5、安全与报警系统：

用于延迟启动报警器、警示灯或安全设备，或在特定条件满足后仅发出有限时长的

报警/解除信号。

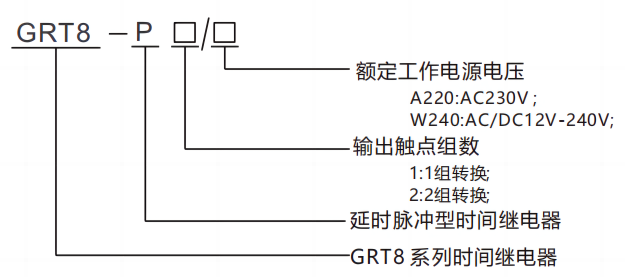

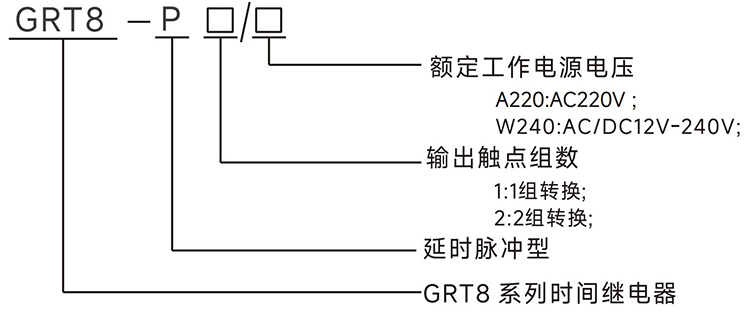

GRT8-P 延时脉冲型时间继电器技术参数：

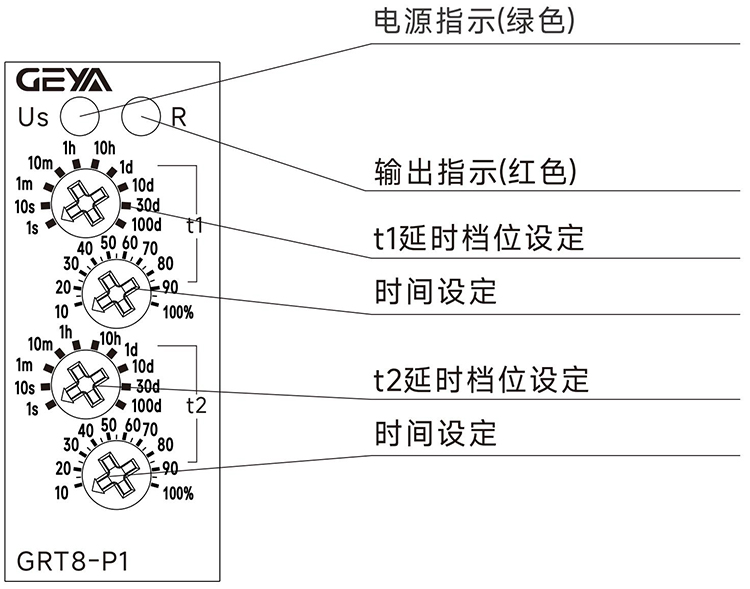

GRT8-P 延时脉冲型时间继电器时间设定方法：

  例1:

  需要设定通电后延时10秒，然后继电器动作2秒后断开。

  设定方法：

  将旋钮1设为10s,旋钮2设为100%,延时时间t1=10s×100%=10s。

  将旋钮3设为10s,旋钮4设为20%,延时时间t2=10s×20%=2s。

  例2:

  需要设定通电后延时5分钟，然后继电器动作30分钟后断开。

  设定方法：

  将旋钮1设为10m,旋钮2设为50%,延时时间t1=10m×50%=5m。

  将旋钮3设为1h,旋钮4设为50%,延时时间t2=1h×50%=0.5h。

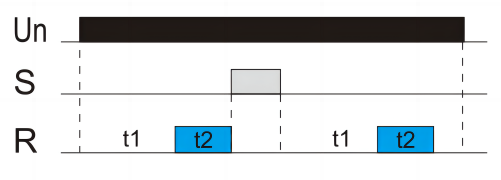

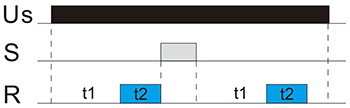

    当继电器(A1-A2)得电时，开始延时，

    延时t1到后，继电器动作(15-18接通),

    并开始t2延时，延时到后继电器断开

    (15-18断开),S为复位端子，将A1-S接

    通，可复位继电器，断开A1-S,继电器

    开始重新延时。

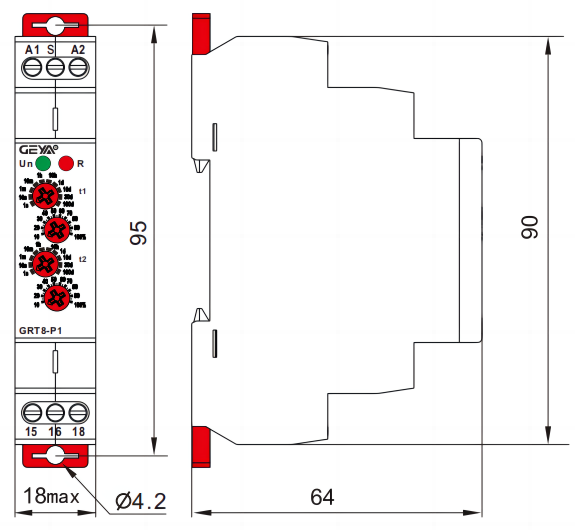

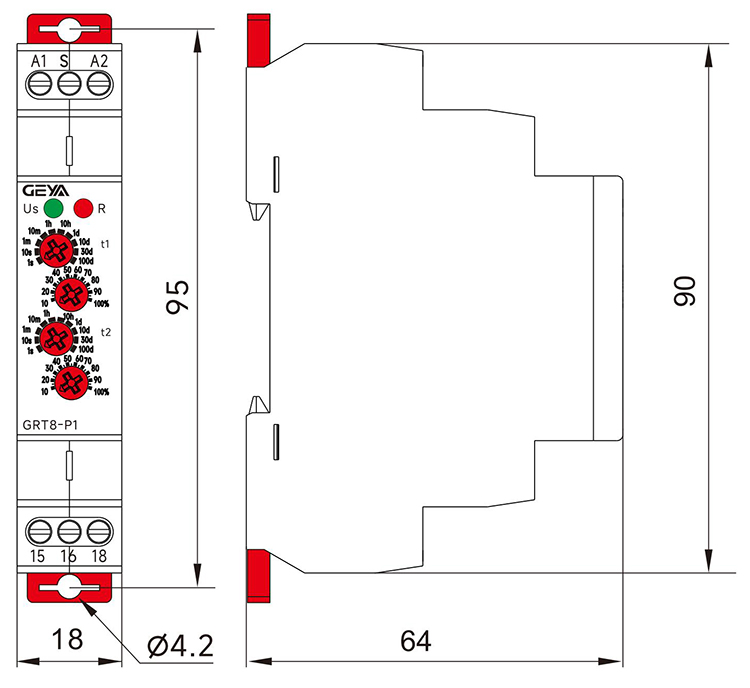

GRT8-P 延时脉冲型时间继电器时间产品尺寸：

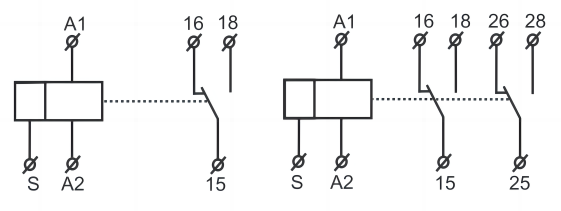

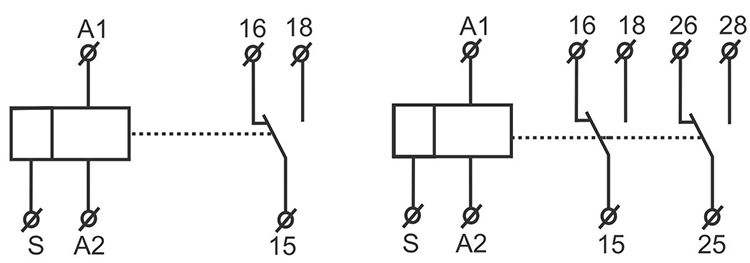

GRT8-P 延时脉冲型时间继电器时间产品接线：
