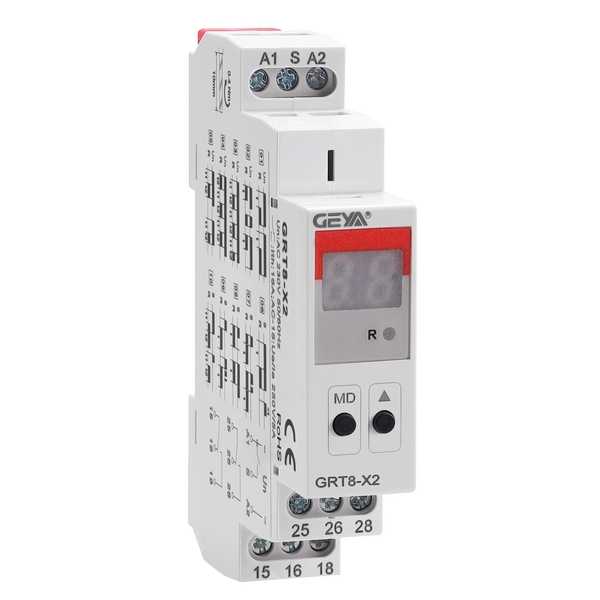

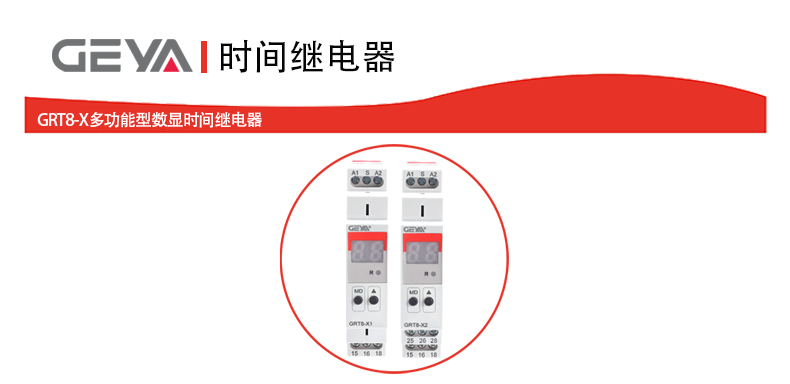

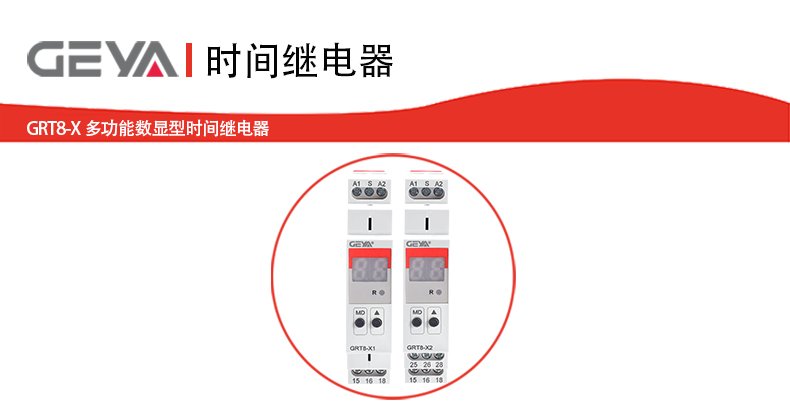

为何选择GRT8-X 多功能数显型时间继电器? |
GRT8-X 多功能数显型时间继电器是现代工业控制系统中不可或缺的智能“时间管 家”。它将强大的功能、的适应性、用户友好的操作以及紧凑的设计融为一体,为 工程师提供了高效、可靠且经济的时序控制解决方案,是提升设备智能化水平和运行效 率的关键部件。 |
GRT8-X 多功能数显型时间继电器产品优势: |
1、一机多用,降低成本: 丰富的 20 种工作模式替代了多种单一功能时间继电器,减少备件种类和库存 成本。 |
2、适应性强,部署灵活: 超宽工作电压(12-240V AC/DC)和紧凑体积(18mm),轻松适应各种电气环境和空 间限制。 |
3、设定直观,操作简便: 数显界面结合清晰的功能选择,使参数设定直观易懂,调试效率高。 |
4、运行可靠,监控便捷: LED 状态指示灯提供即时反馈,保障系统稳定运行,便于维护。 |
5、覆盖广泛,应用无忧: 从 0.1 秒到 99 天的延时范围,满足从精密控制到超长周期任务的几乎时序需 求。 |
GRT8-X 多功能数显型时间继电器产品特点: |
1、时序灵活性: 提供高达 20 种精心设计的延时模式,满足近乎时序逻辑需求。 - 电源控制延时 (5种): 利用主电源的通断作为触发信号,实现上电延时、断电延 时等基础但关键的控制。 - 信号控制延时 (13种): 通过外部独立的控制信号(如按钮、传感器、PLC输出) 精确触发延时动作,包括累加延时、间隔触发、单次循环等模式。 - ON/OFF 即时模式: 提供标准的通电立即动作(ON)和断电立即动作(OFF)功能, 兼容基础继电器应用。 |
2、超宽广的延时设定范围: 延时时间可在 0.1 秒至 99 天 的惊人范围内连续精确设定,轻松覆盖从毫秒级精密 控制到长达数月的超长周期任务。 |
3、强大的电源适应性: 支持 AC/DC 12V 至 240V 的超宽工作电压范围,无论是低压控制回路还是标准工 业电网,都能直接接入,无需额外转换电源,大幅简化系统设计。 |
4、运行状态一目了然: 内置高亮度 LED 指示灯,实时清晰地指示继电器线圈的吸合/释放状态以及电源状 态,便于现场快速监控和故障诊断。 |
5、紧凑的安装设计: 采用超薄设计,宽度仅为 18mm,可轻松安装在配电箱内。标准 35mm 卡轨安装, 安装拆卸快速便捷,节省宝贵的控制柜空间。 |
GRT8-X 多功能数显型时间继电器产品应用: |
GRT8-X 凭借其20 种延时模式和 0.1 秒至 99 天的超宽延时范围,成为工业自动化和设 备控制领域的通用型核心组件,广泛应用于: |
1、工业自动化设备: 精确控制生产线上的机械手动作顺序、传送带启停间隔、注塑机保压冷却时间、装配 工位节拍等。 |
2、智能照明系统: 实现楼宇走廊灯延时关闭、广告灯箱定时开启/关闭、路灯节能时序控制、舞台灯光 效果切换等。 |
3、加热与温控系统: 管理烘箱、注塑机料筒、热合机等设备的加热元件通电时长、间歇工作周期以及后冷 却时间。 |
4、电机与风机管理: 用于电动机的星三角启动延时切换、多台设备的顺序启停控制、风机间歇运行以实现 节能或防冻保护、水泵轮换运行控制。 |
5、通用时序逻辑控制: 适用于需要精确时间间隔、延时启动、延时停止、周期性循环或单次触发等复杂逻辑 的任何自动化场景。 |

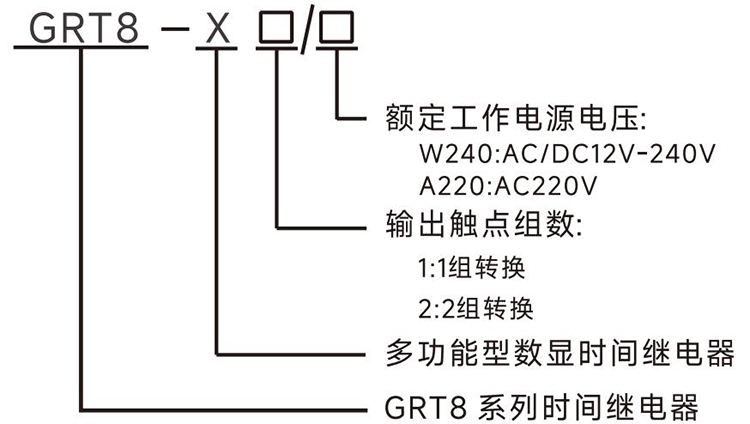

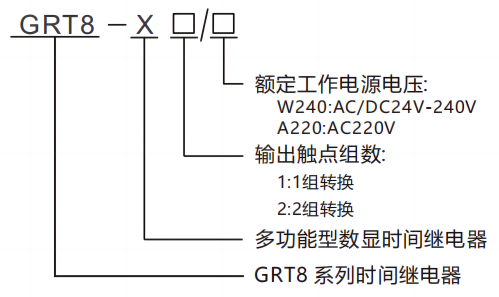

GRT8-X 多功能数显型时间继电器型号说明: |
|

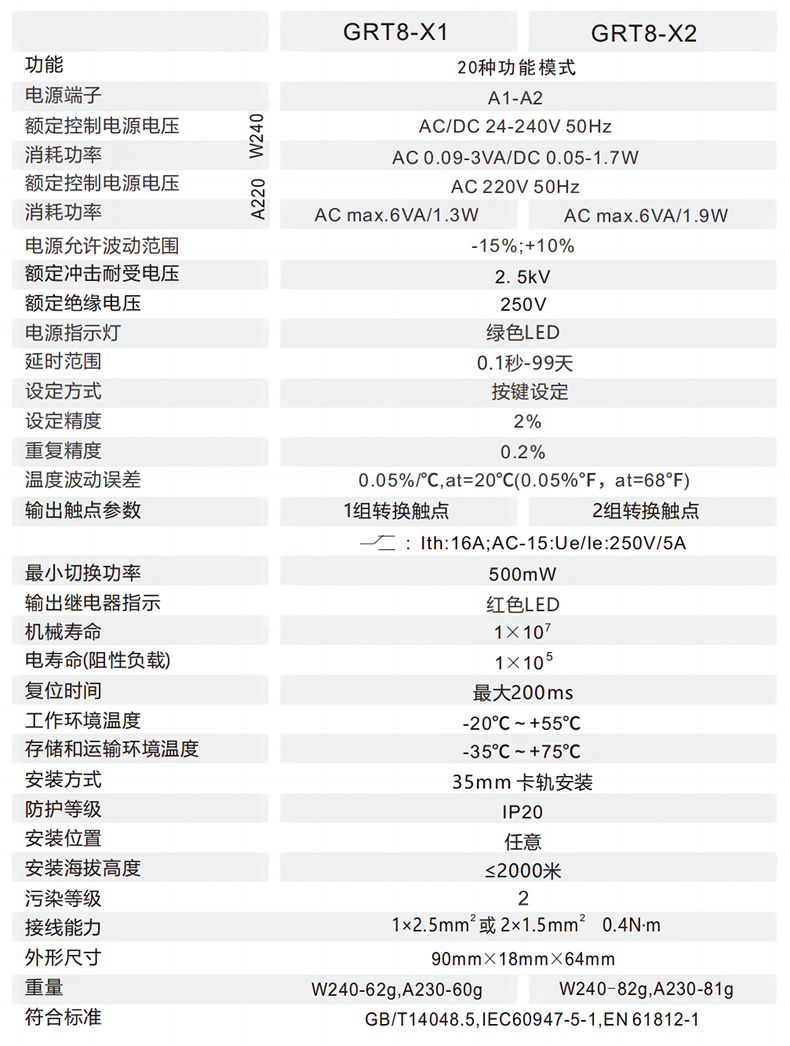

GRT8-X 多功能数显型时间继电器技术参数: |
型号 | GRT8-X1 | GRT8-X2 | |
功能 | 20种功能模式 | ||
电源端子 | A1-A2 | ||
额定控制电源电压 | W240 | AC/DC 12-240V 50Hz | |
消耗功率 | AC 0.7-3VA/DC0.5-1.7W | ||
额定控制电源电压 | A220 | AC 220V50Hz | |
消耗功率 | ACmax.6VA/1.3W | ACmax.6VA/1.9W | |
电源允许波动范围 | -15%;+10% | ||
额定冲击耐受电压 | 2.5kV | ||
额定绝缘电压 | 250V | ||
延时范围 | 0.1秒-99天 | ||
设定方式 | 按键设定 | ||
延时精度 | 1% | ||
重复精度 | 0.20% | ||
温度波动误差 | 0.05%/℃,at=20℃ | ||
输出触点参数 | 1组转换触点 | 2组转换触点 | |
| |||
小切换功率 | 500mw | ||
输出继电器指示 | 红色LED | ||
机械寿命 | 1×107 | ||
电寿命(阻性负载) | 1×10⁵ | ||
复位时间 | 200ms | ||
工作环境温度 | -20℃~+55℃ | ||
存储和运输环境温度 | -35℃~+75℃ | ||
安装方式 | 35mm卡轨安装 | ||
防护等级 | IP20 | ||
安装位置 | 任意 | ||
安装海拔高度 | ≤2000米 | ||
污染等级 | 2 | ||
接线能力 | 1×2.5mm²或2×1.5mm² 0.4N ·m | ||
外形尺寸 | 90mm×18mm×64mm | ||
重量 | W240-62g,A220-60g | W240-82g,A220-81g | |
符合标准 | GB/T14048.5,IEC60947-5-1,EN61812-1 |

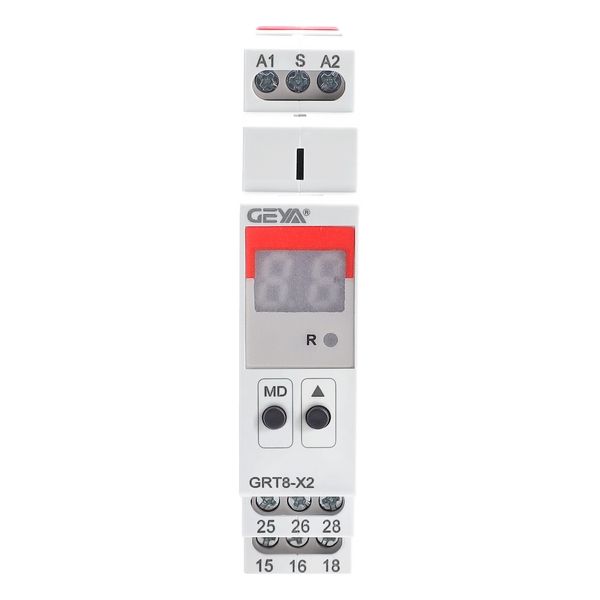

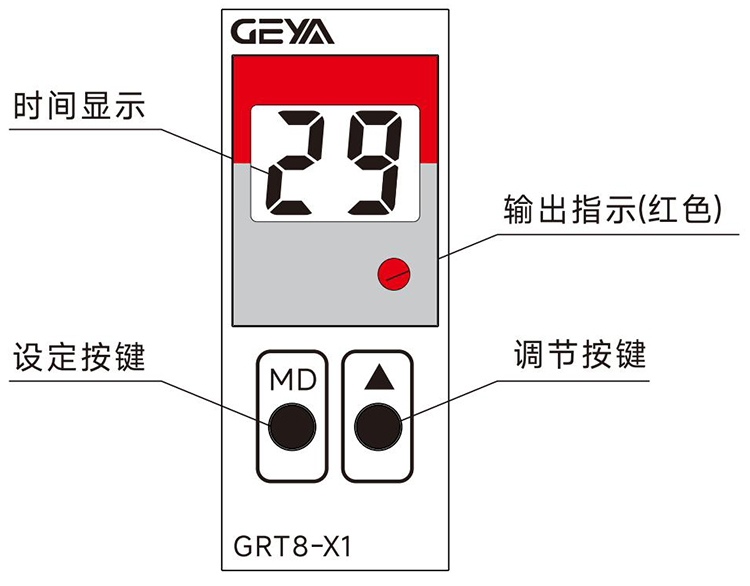

GRT8-X 多功能数显型时间继电器产品面板: |
|

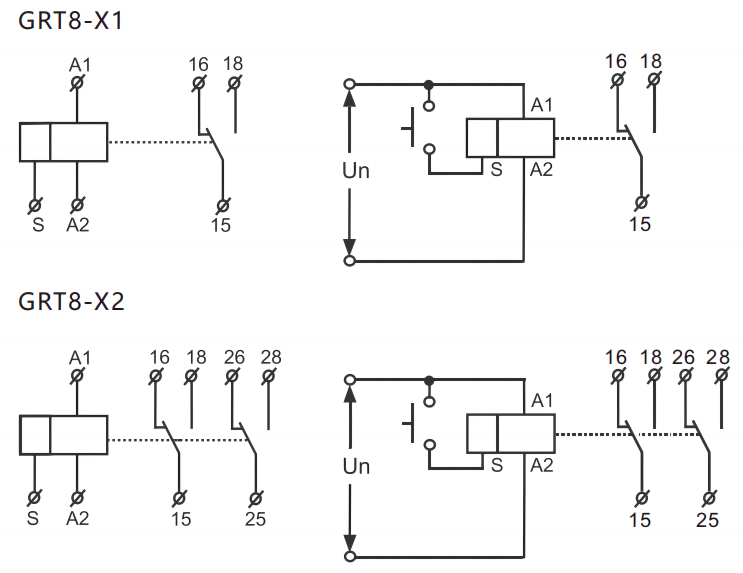

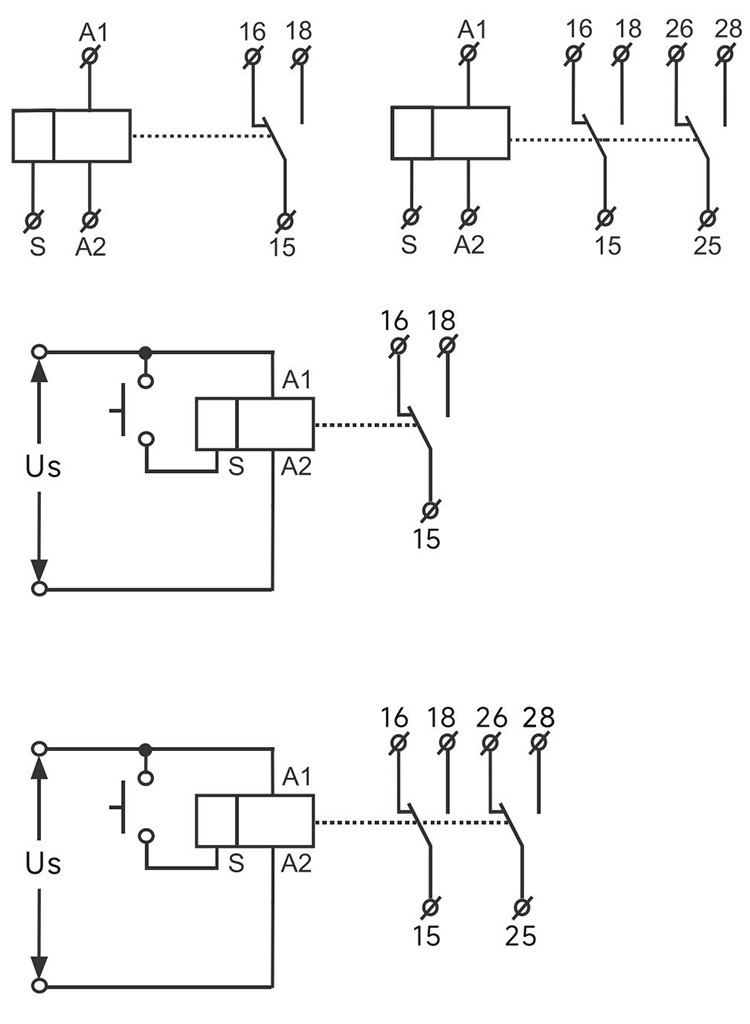

GRT8-X 多功能数显型时间继电器产品接线: |
GRT8-X 多功能数显型时间继电器使用案例: |
注意:使用案例仅供参考,便于理解继电器工作原理,实际应用应该根据实际需要来接 线 |

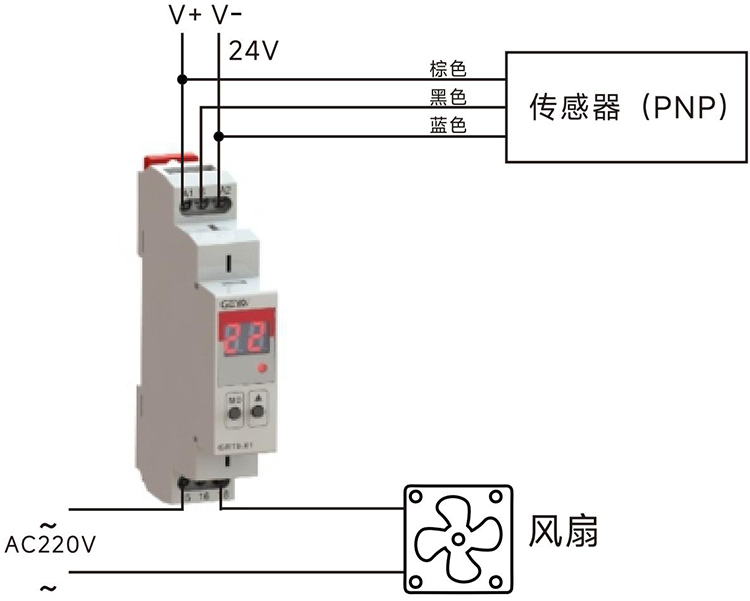

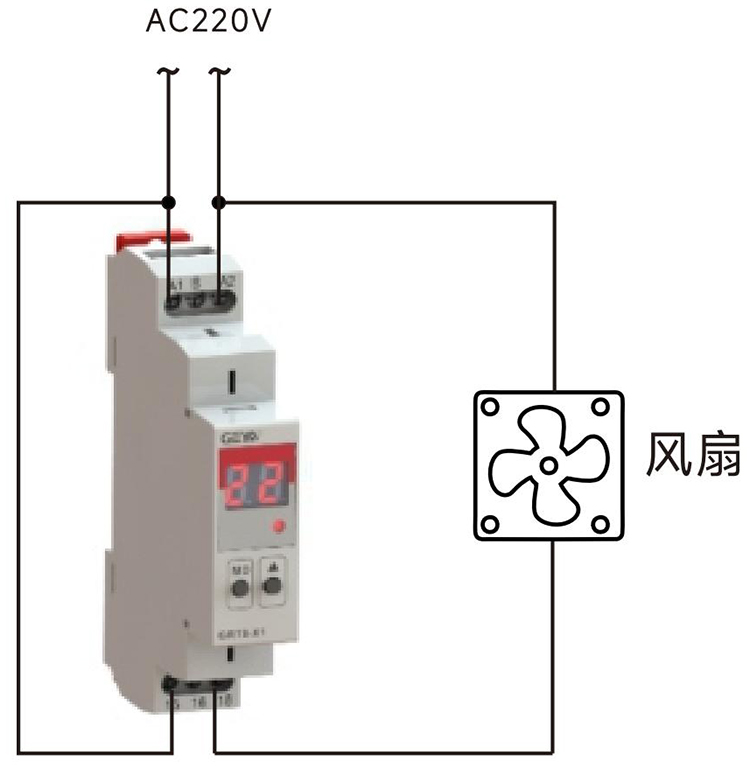

案例1:工作模式设定为07,通过传感器(PNP)接入,当传感器感应到信号时,继电器 动作(15-18闭合),通风风扇工作,当传感器失去信号时,继电器延时t后断开(15-18断开 ),通风风扇停止工作。 |
案例2:工作模式设定为03,通风风扇打开10小时,关闭1小时,循环打开和关闭通风 风扇。 |

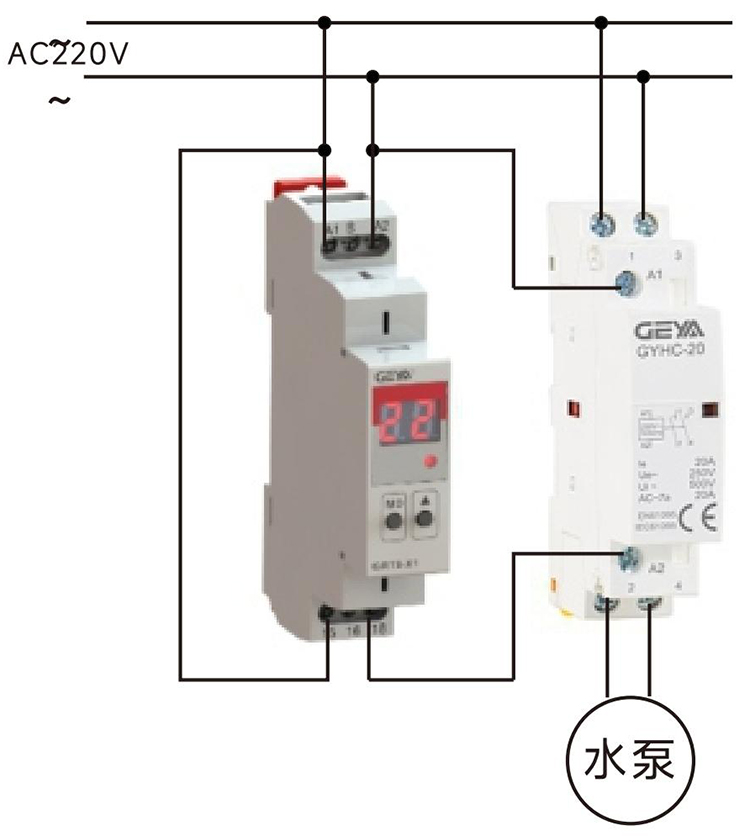

案例3:工作模式设定为02,时间继电器得电动作(15-18闭合),接触器闭合,水泵开始 工作,延时t到,继电器断开(15-18断开),接触器断开,水泵停止工作。 |

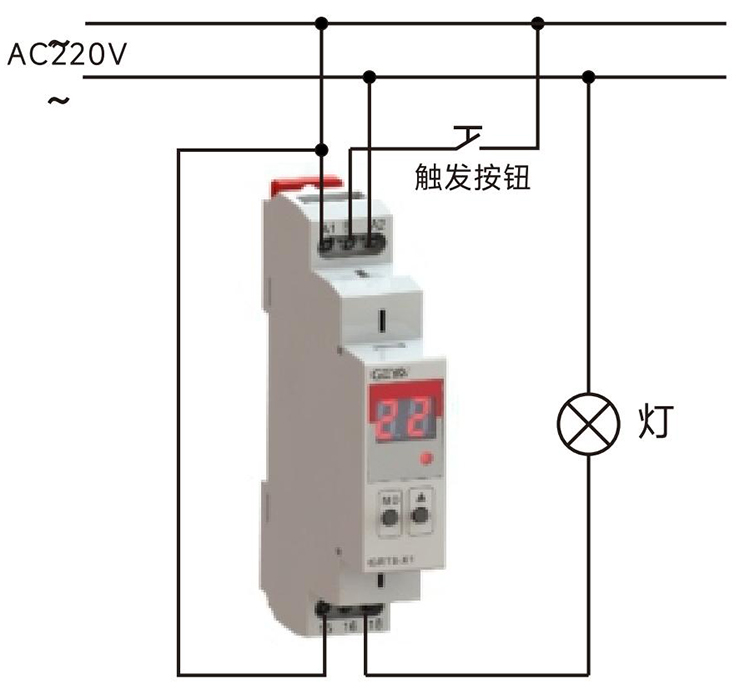

案例4:工作模式设定为08,按下触发按钮,时间继电器动作(15-18闭合),点亮灯泡, 延时t到,继电器断开(15-18断开),灯泡关闭。 |

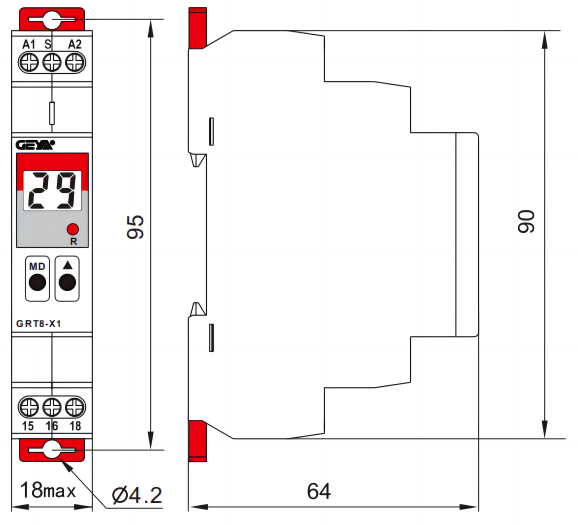

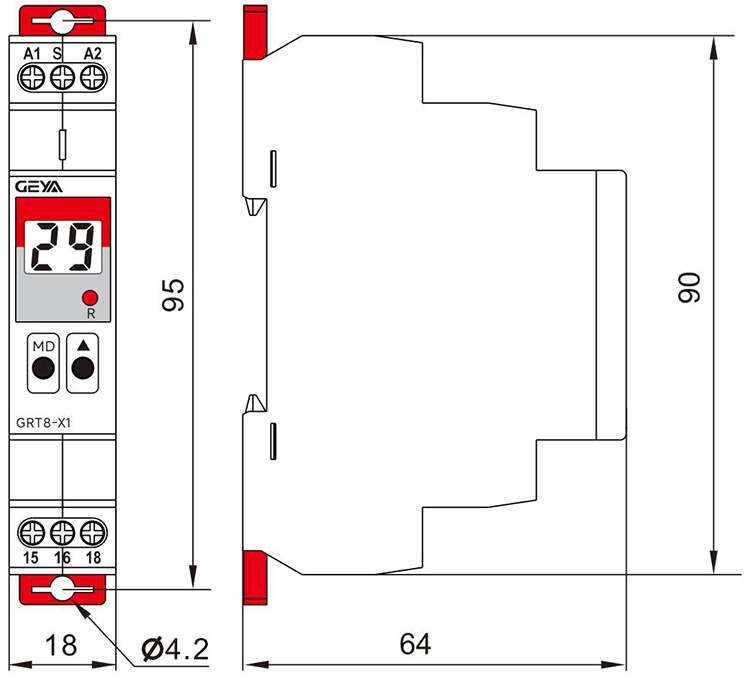

GRT8-X 多功能数显型时间继电器产品尺寸: | |
| |

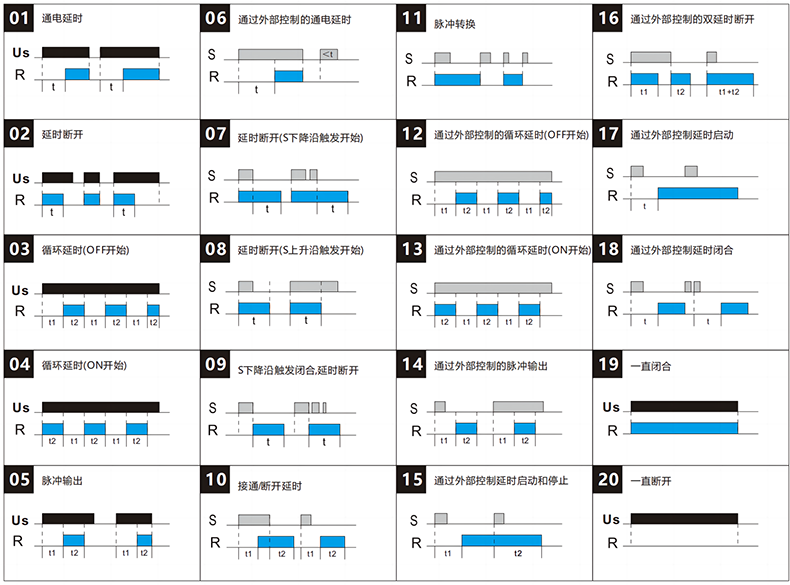

GRT8-X 多功能数显型时间继电器产品功能: | |
1、通电延时 | |

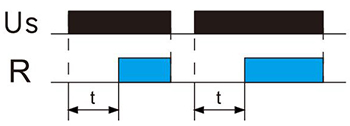

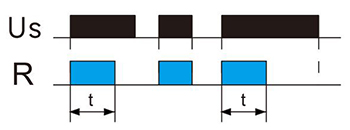

当继电器Us得电,继电器开始延时,延 时t后输出触点闭合。继电器Us断电后, 输出触点断开,S控制信号在这个功能模 式中无效。 | |
2、延时断开 | |
当继电器Us得电,继电器输出触点马上 闭合,开始延时,延时t后输出触点断开, 如延时时间t未到继电器Us失电,则输出 触点断开,S控制信号在这个功能模式中 无效。 | |

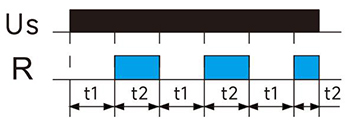

3、循环延时(OFF开始) | |

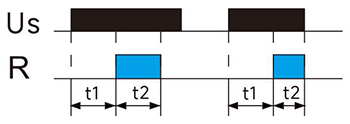

当继电器Us得电,继电器开始延时,延 时t1后输出触点闭合,同时又经过延时 时间t2后继电器输出触点断开,如此循 环延时直到继电器Us失电,S控制信号在 这个功能模式中无效。 | |

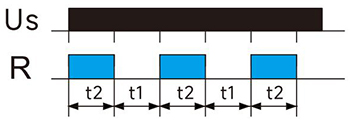

4、循环延时(ON开始) | |
当继电器Us得电,继电器闭合并开始延 时,延时t2后输出触点断开,同时又经过 延时时间t1后继电器输出触点闭合,如此 循环延时直到继电器Us失电,S控制信号 在这个功能模式中无效。 | |
5、脉冲输出 | |

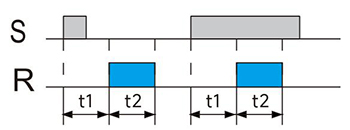

当继电器Us得电,继电器开始延时,延时 t1后输出触点闭合,同时又经过延时时间 t2后继电器断开并保持,继电器Us断电后, 输出触点断开。S控制信号在这个功能模式 中无效。 | |

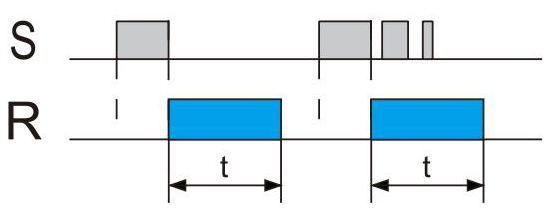

6、通过外部控制的通电延时 | |

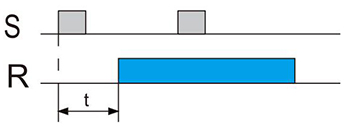

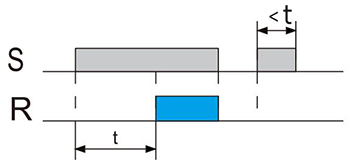

当继电器Us处于通电状态,当S控制端接 通时,继电器开始延时,延时t后输出触点 闭合,当S控制端断开后输出触点断开。 | |
7、延时断开(S下降沿触发开始) | |

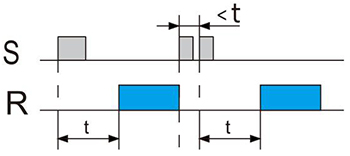

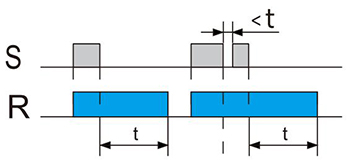

当继电器Us处于通电状态,当S控制端接 通时,继电器马上闭合,当S控制端断开 时,开始延时,延时t后输出触点断开,延 时过程S控制端重新接通并断开,延时 t清零重新延时。 | |
8、延时断开(S上升沿触发开始) | |
当继电器Us处于通电状态,当S控制端接通 时,继电器闭合,同时继电器开始延时,延 时t后输出触点断开,延时t过程中S控制端 重新接通,延时t保持不变继续延时。 | |
9、S下降沿触发闭合,延时断开 | |
当继电器Us处于通电状态,当S控制端断 开时,继电器闭合,同时继电器开始延时, 延时t后输出触点断开,延时t过程中S控制 端重新接通断开,延时t保持不变继续延时 | |

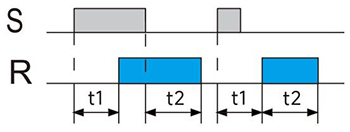

10、接通/断开延时 | |
当继电器Us处于通电状态,当S控制端接通 时,继电器开始延时,延时t1后输出触点闭 合,当S控制端断开时,继电器开始延时, 延时t2后输出触点断开。 | |
11、脉冲转换 | |
当继电器Us处于通电状态,当S控制端接通 时,继电器输出触点状态转换。 | |
12、通过外部控制的循环延时(OFF开始) | |

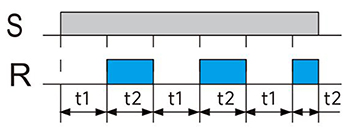

当继电器Us处于通电状态, S端子闭合继 电器开始延时,延时t1后输出触点闭合, 同时又经过延时时间t2后继电器输出触点 断开,如此循环延时直到S端子断开。 | |
13、通过外部控制的循环延时(ON开始) | |
继电器Us处于通电状态,S端子闭合继电 器闭合并开始延时,延时t2后输出触点断 开,同时又经过延时时间t1后继电器输出 触点闭合,如此循环延时直到S端子断开。 | |
14、通过外部控制的脉冲输出 | |
继电器Us处于通电状态,当S端子闭合, 继电器开始延时,延时t1后输出触点闭 合,同时又经过延时时间t2后继电器断 开。 | |
15、通过外部控制延时启动和停止 | |

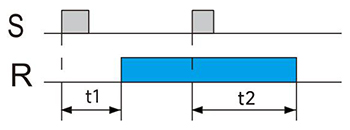

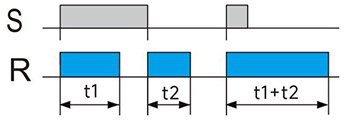

继电器Us处于通电状态,当S端子触发, 继电器开始延时,延时t1后输出触点闭 合并保持,当S端子再次触发,继电器开 始延时,延时时间t2后继电器断开。 | |
16、通过外部控制的双延时断开 | |
继电器Us处于通电状态,当S端子闭合, 继电器闭合并开始延时,延时t1后输出 触点断开,当S端子断开,继电器重新闭 合并开始延时,延时时间t2后继电器断开。 | |
17、通过外部控制延时启动 | |
继电器Us处于通电状态,当S端子闭合, 继电器开始延时,延时t后输出触点闭合 并保持,当继电器Us断开,继电器断开。 | |
18、通过外部控制延时闭合 | |
继电器Us处于通电状态,当S端子触发, 继电器开始延时,延时t后输出触点闭合, 再次触发,继电器断开并开始延时,延时 t后输出触点闭合。延时过程中S端子触发, 重新开始延时。当继电器Us断开,继电器 断开。 | |
19、一直闭合 | |
继电器Us处于通电状态,继电器闭合, Us 处于断电状态,继电器断开。 | |
20、一直断开 | |
继电器Us处于通电或断电状态,继电器都断 开。 |
