GRT8-A型

指示灯全解读 告别误判故障

GRT8-A 通电延时型时间继电器

做电工、搞设备运维，你一定遇到过这种尴尬：有时间继电器通电后红灯不停闪烁，心里瞬间慌了，以为是设备烧坏、接线出错，反复查线、反复排查，最后发现压根没故障！

尤其是格亚GRT8-A型通电延时继电器，作为市面使用率超高的通用款，很多老师傅、新手都搞不懂它的指示灯逻辑：绿灯亮代表什么？红灯闪是不是故障？红灯什么时候才会常亮？

很多人凭经验误判，白白浪费检修时间，甚至误改线路导致设备停机。今天这篇文章，一次性讲透GRT8指示灯完整工况、避坑误区、调试技巧和实战用法，干货满满，建议收藏备用！

PART 01 高频误区盘点 容易踩的三个坑

结合大量现场实操问题，整理出90%电工都会中招的指示灯误区，看完直接避开无效检修：

01 红灯闪烁=设备损坏/接线错误

这是最普遍的错误认知！GRT8-A通电延时款，红灯闪烁是标准计时状态，是设备正常工作的信号，并非故障。只要绿灯常亮、红灯规律闪烁，就说明设备运行正常，无需反复查线。

02 通电后红灯不亮=设备失效

通电延时继电器的核心就是"延迟动作"，通电后红灯不会立刻常亮，需要等待倒计时结束才会动作。刚通电绿灯亮、红灯处于闪烁状态（代表正在计时），待计时结束红灯才转为常亮，这是产品设计逻辑，不是设备质量问题。

03 延时不准就是设备故障

很多人调试后发现延时时间不对，直接判定设备损坏。实则大多是双旋钮调节操作失误，未掌握「档位×比例」的计算逻辑，并非设备本身精度问题。

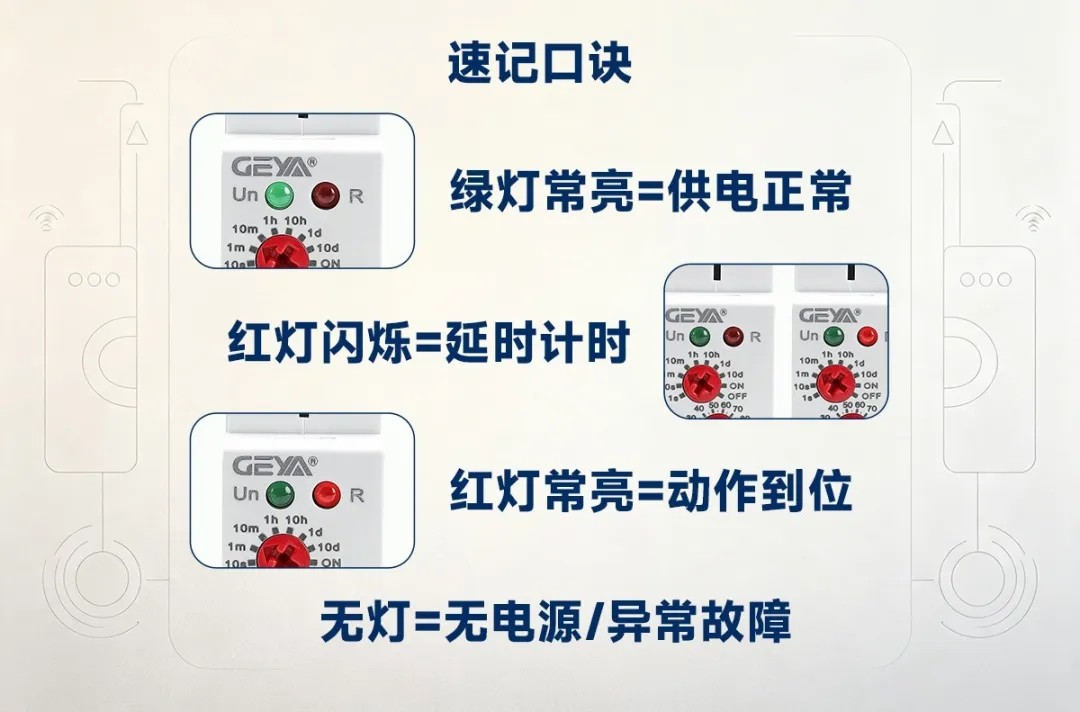

PART 02 指示灯完整状态逻辑 GRT8-A型

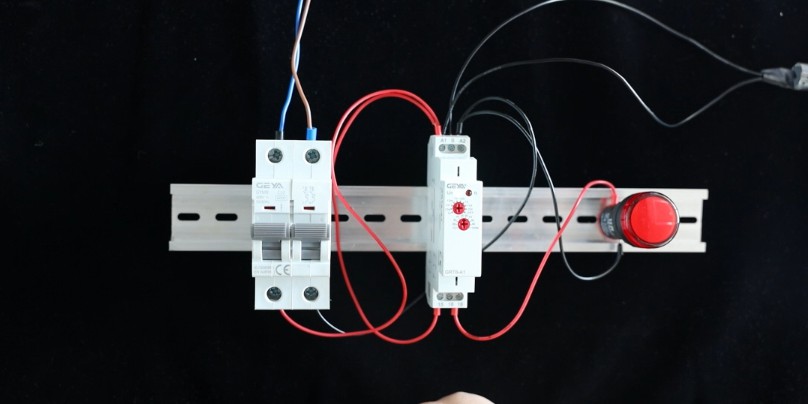

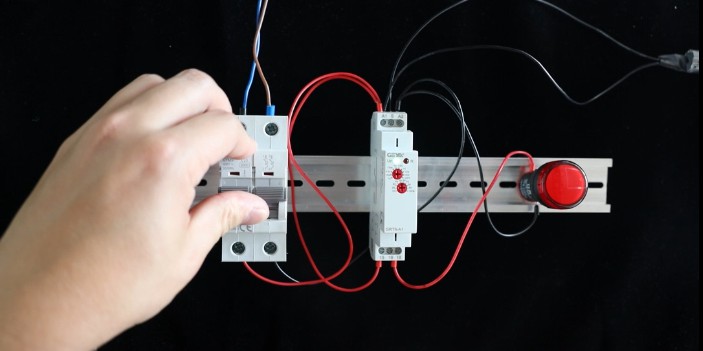

通电初始状态

继电器接通工作电源后，绿色电源指示灯立即常亮，这是供电正常的核心信号。此时红色指示灯随即开始间歇闪烁，设备正式进入延时倒计时，触点无动作、回路未接通，属于完全正常工况。

红灯闪烁状态

通电后，绿灯持续常亮，红色输出指示灯开始间歇闪烁。这是GRT8系列专属的计时提示状态，绝对不是故障！代表继电器正在精准倒计时，等待预设时长结束，其间设备触点保持初始状态，不会触发工作动作。

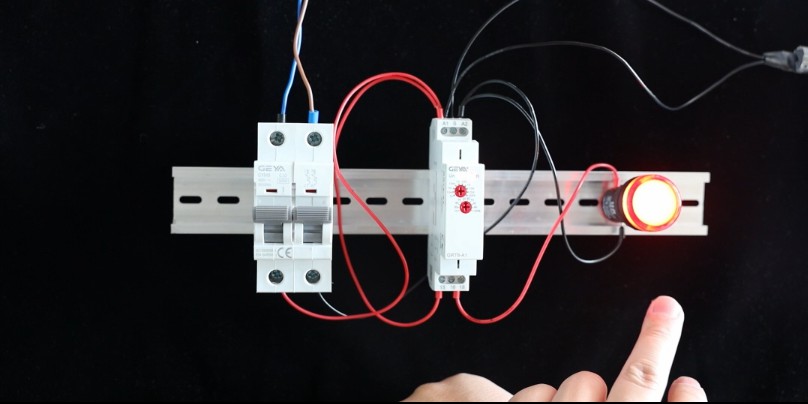

延时状态结束

当倒计时走完设定时长，红灯会彻底停止闪烁，转为持续常亮。标志延时流程结束，继电器触点完成切换，输出回路成功接通，后端负载设备正式启动运行。

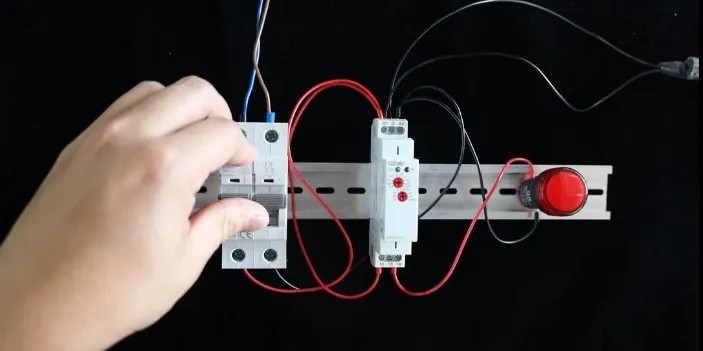

断电/复位状态

切断设备电源后，红绿指示灯全部熄灭，所有触点自动复位，等待下次通电工作。若使用S复位端子，将其与电源另一极（即A1端子）瞬时短接，可一键清零延时、复位触点，无需断电重启；日常不用时，保持端子空置即可。

设备故障/异常状态

这是现场排查故障的核心依据：当继电器出现供电中断、电压严重超出允许波动范围（低于-15%或高于+10%）、内部故障、接线松动时，设备绿色电源指示灯不亮、全程无任何灯光显示，红灯也不会出现闪烁、常亮状态。整机无灯光、无计时、无动作，是GRT8时间继电器最直观的故障特征。

简单排查逻辑：绿灯不亮首先排查供电和接线；只要绿灯正常常亮，说明继电器内部控制电路供电正常，故障大概率不在设备本身，应优先排查外部接线和负载回路。

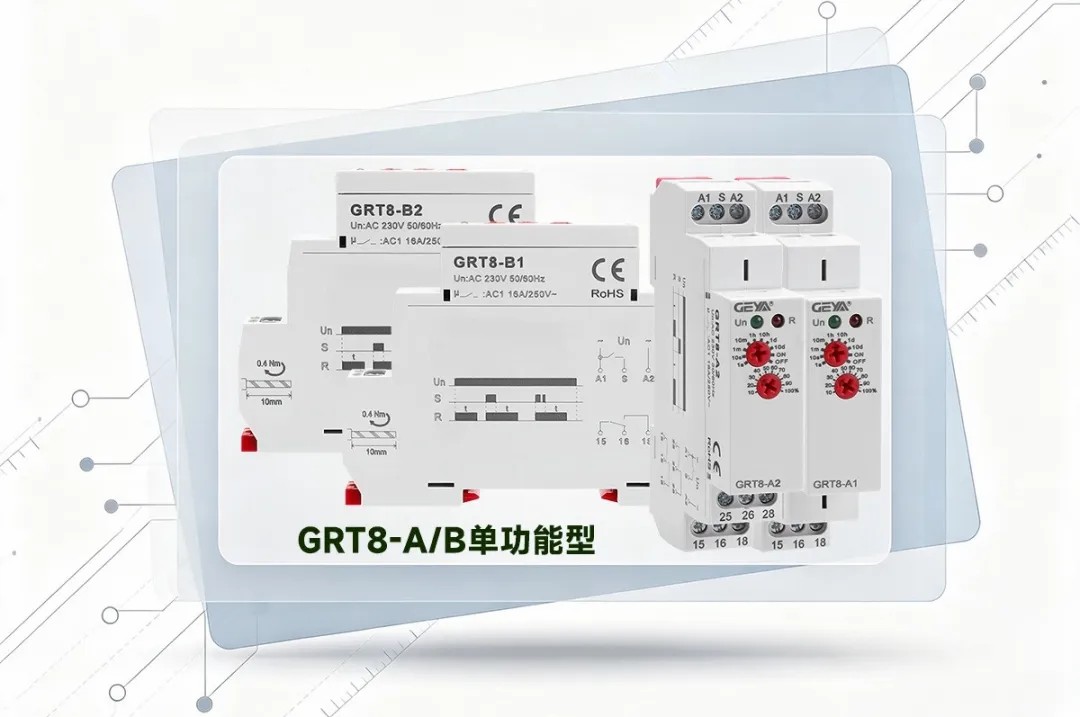

PART 03 GRT8-A/B单功能型 全方位讲解！

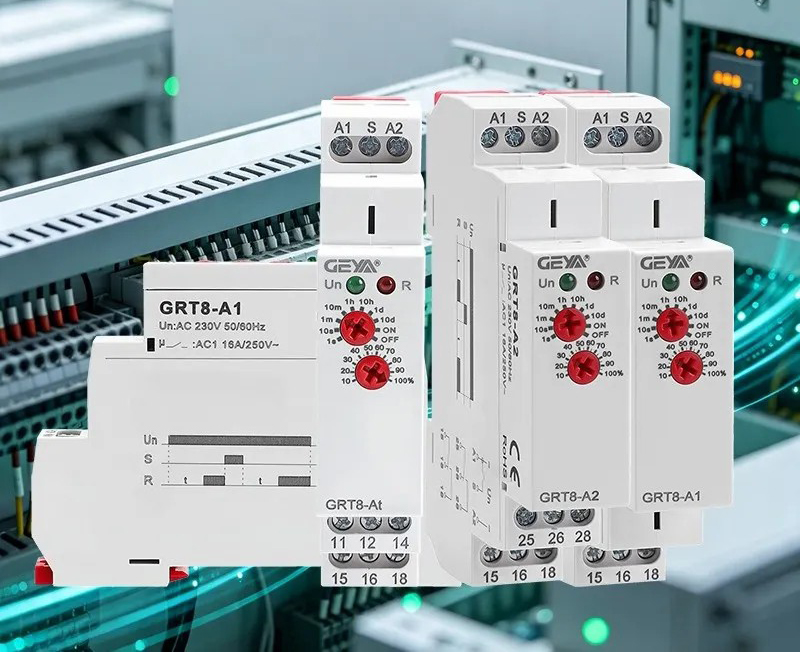

GRT8-A/B是格亚电气打造的高性价比单功能时间继电器，专为工业运维、机电配套、民用自控场景设计，以超高精度、宽压通用、小巧耐用、低故障率的优势，成为电气控制场景的主流选型，完美适配各类定时控制需求。

核心功能分类

两大核心型号，精准覆盖市面99%延时控制场景，按需选型不踩坑：

- GRT8-A型(通电延时)：设备通电后延时启动负载，适配需要延迟开机、缓冲启动电流的场景。

- GRT8-B型(延时断开)：通电后触点立即吸合，负载即刻启动，同时开始延时；延时结束后触点断开，负载停止。适配断电后需延时关停的设备场景（如余热散热风机）。

- GRT8-At/Bt型(通电延时+瞬动输出)：通电后，瞬动触点（R2）立即动作，延时触点（R1）开始计时，延时结束后R1动作；断电后两组触点同时复位。适配"开机立即启动辅助设备，延时后再启动主设备"等联动控制场景。

产品优势分析

- 超宽延时范围：支持0.1秒-10天超大区间延时调节，10档档位全覆盖，短时精准控制、长时定时管控一机搞定。

- 全网通宽压适配：AC/DC 12-240V超宽电压输入，交直流通用，无需区分设备电压规格，适配绝大多数电气设备。

- 工业级高精度：重复精度低至0.2%（在设定值的±0.2%以内），温度波动误差仅0.05%/℃，高低温环境下延时依旧精准，长期运行无偏差。

- 多触点规格可选：提供单组延时、双组延时、延时+瞬动三种触点配置，满足单设备独立控制、多设备联动控制需求。

- 简易安装不占地：18mm超薄小巧机身，不占用配电箱空间，兼容标准35mm卡轨安装，拆装便捷、适配性强。

- 可视化故障自查：红绿双灯分工明确，运行、计时、动作状态一目了然，无需专业工具，快速排查工况与故障。

关键参数参考

- 设备功耗超低、节能省电，电源允许波动范围-15%~+10%，抗电压波动、抗干扰能力出色。

- 可在-20℃~+55℃宽温环境稳定运行，IP20防护等级，适用于安装在干燥、清洁的室内配电箱（柜）中。

- 产品严格符合GB/T14048.5、IEC60947-5-1等多项国内外行业标准，品质合规、稳定耐用。

旋钮设定方法：

采用双旋钮机械式手动调节，无需编程、无需复杂调试，新手也能一次调准：

旋钮1为档位调节，覆盖秒(s)、分(m)、小时(h)、天(d)四大单位；旋钮2为10%-100%精准细调。

- 核心计算公式：最终延时时间=旋钮1档位时间×旋钮2微调比例

- 实操举例：需要设定5秒延时，将旋钮1调至10s档位，旋钮2调至50%，10s×50%=5s，精准无误。调节细调旋钮时，延时时间会连续变化，可用秒表辅助校准。

旋钮设定方法：

采用双旋钮机械式手动调节，无需编程、无需复杂调试，新手也能一次调准：

旋钮1为档位调节，覆盖秒(s)、分(m)、小时(h)、天(d)四大单位；旋钮2为10%-100%精准细调。

- 核心计算公式：最终延时时间=旋钮1档位时间×旋钮2微调比例

- 实操举例：需要设定5秒延时，将旋钮1调至10s档位，旋钮2调至50%，10s×50%=5s，精准无误。调节细调旋钮时，延时时间会连续变化，可用秒表辅助校准。

PART 04 现实实战案例 看懂为啥工地都选它

GRT8系列继电器凭借稳定性能，广泛应用于工厂设备、暖通机电、水处理、园林设备等场景，解决各类现场实操难题:

01 加热元件延时启动

工业加热管、加热设备开机瞬间会产生超大冲击电流，直接启动极易烧坏元器件、扰动整段电路，频繁出现设备早衰、跳闸等问题。现场搭配GRT8-A通电延时继电器，设备通电后进入倒计时，红灯闪烁计时，延时结束红灯常亮、加热设备启动。有效缓冲开机电流冲击，大幅降低设备故障率，延长设备使用寿命，减少运维成本。

02 风机延时断开

设备停机后机身残留大量高温余热，风机随设备同步停机，热量堆积极易烧毁电机、缩短设备寿命。使用GRT8-B延时断开继电器，主设备断电后，风机不会立即关停——由于B型继电器通电时触点已吸合（风机已在运行），断电后继电器启动延时，待机身余热完全散尽后，触点才断开、风机自动停机。既完美保护设备，又避免无效空转，实现节能增效。

03 水泵定时作业

园林灌溉、小型水处理、积水排污等场景，水泵需要定时启停，人工值守操作繁琐、时长把控不准。依托GRT8超宽延时范围，可自由设定秒、分、天级工作时长，实现水泵自动化定时启停，无需人工值守，定时精准、运行稳定，大幅提升运维效率。

PART 05 现场使用小贴士 避坑指南

- 设备需由专业电气人员安装接线，严格遵守电气安全规范，杜绝违规操作；

- 闲置S复位端子时保持空置，切勿随意接线，避免引发误复位、设备故障；

- 双延时触点型号两组触点同步动作，接线时可统一匹配控制回路，调试更便捷；

- 废旧设备需按WEEE指令专业回收，合规处理、绿色环保。

PART 06 结语

很多电气故障，其实都是经验误判！GRT8-A/B时间继电器之所以成为行业爆款，不仅凭借精准延时、宽压通用、小巧高性价比的硬核优势，更靠直观的可视化指示灯设计，大幅降低运维门槛。

吃透指示灯闪烁、常亮、熄灭的核心逻辑，避开常见实操误区，就能轻松搞定各类延时控制场景，设备调试更快、故障排查更准、运维更省心！
