GEYA 电气小课堂

Tr与Tt 理清延时误区

在电梯控制、单相电机、自动化设备及配电系统中，电流监控继电器是保障设备稳定运行的核心保护元件。很多现场运维、调试人员常会遇到同一个难题：设备明明没有故障，却频繁出现误报警、无故跳闸、启动报错等问题。

究其根本，多数并非设备硬件故障，而是继电器延时参数设置不合理导致的误判！

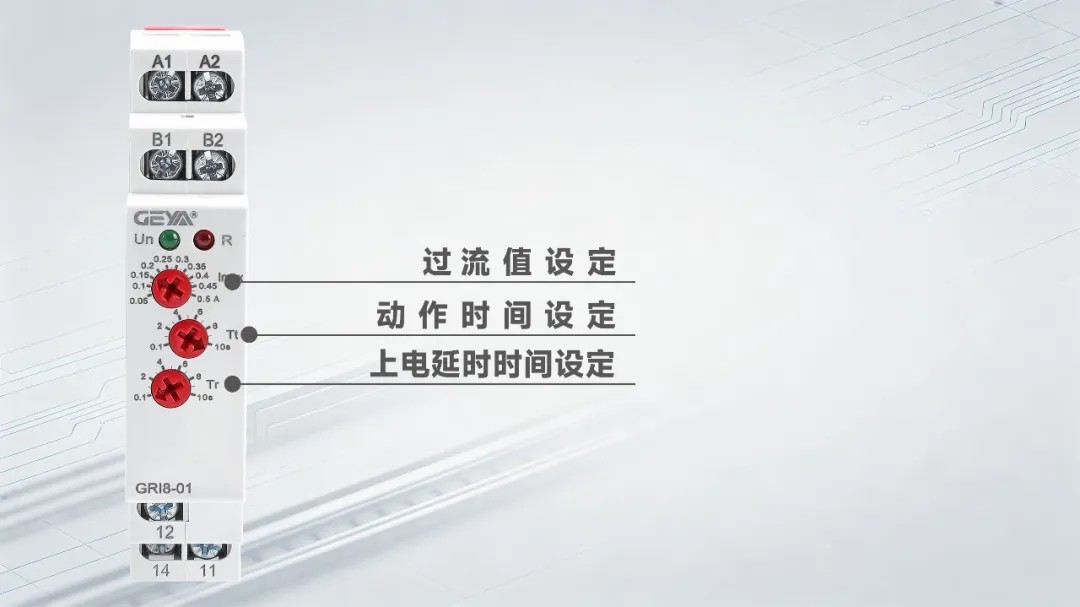

在格亚电气GRI8系列电流继电器的调试过程中，Tr、Tt两个延时参数是最容易混淆、也最关键的设置项。今天本文就结合官方说明书，用通俗、精准的科普语言，拆解两个参数的底层逻辑，同时全面解析GRI8全系列产品优势与落地应用场景，帮大家一次性吃透调试要点。

核心答疑

Tr、Tt到底有什么区别？

Tr与Tt是两套独立工作逻辑、不同工作时序的延时功能，分工清晰、互不冲突。掌握二者的使用场景，就能解决绝大多数设备启动误报、运行误跳的问题。

Part.01 Tr:上电延时

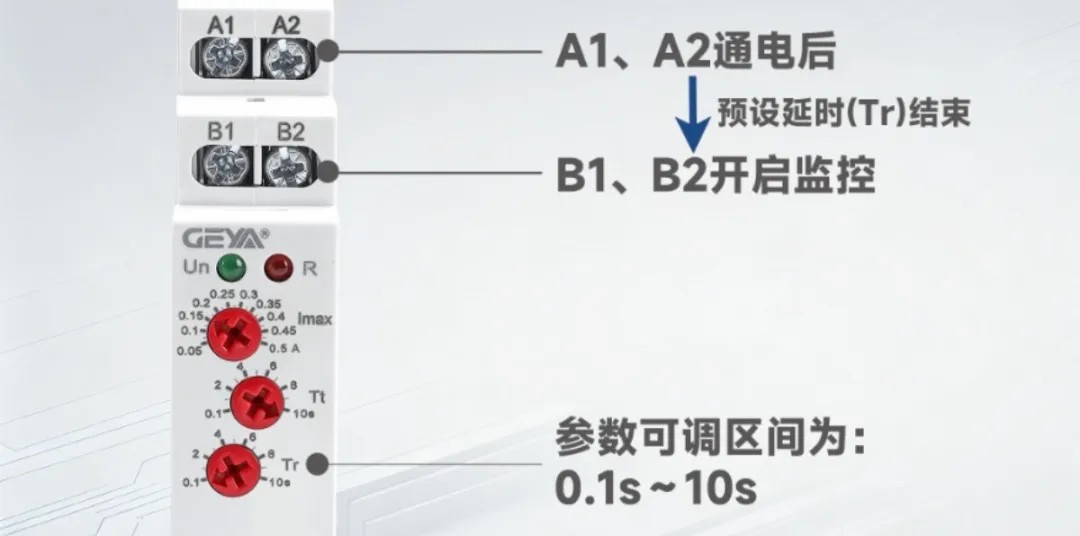

Tr全称上电延时，工作逻辑清晰易懂：当继电器电源端子A1、A2通电后，继电器不会立刻启动电流检测工作，而是等待预设延时结束后，监测端子B1、B2才正式开启电流采集与监控。该参数可调区间为0.1s～10s，可根据设备启动特性灵活匹配。

该功能主要用于规避设备上电瞬间的两类检测误判：

避开启动尖峰电流，防止过流误报：电机、电梯等感性负载设备启动瞬间会产生短暂冲击大电流，属于正常启动工况，并非故障。合理设置Tr延时，可完美规避峰值电流窗口期，避免继电器误判过流、触发保护性跳闸。

规避上电空载状态，防止欠流误检：部分设备上电初期会短暂处于空载待机状态，线路无工作电流。通过Tr延时跳过该阶段，可有效杜绝继电器误判欠流、断流故障，保障设备启动流程顺畅稳定。

Part.02 Tt:动作延时

Tt全称动作延时，主要作用于设备正常运行过程中。当B1、B2端子监测到线路出现过流或欠流异常时，继电器不会立即触发触点动作，而是启动预设延时计时，参数可调范围同样为0.1s～10s。

在Tt延时周期内，如果线路电流自行恢复至标准工作区间，继电器会判定为瞬时电流波动、偶然干扰，不报警、不跳闸、不动作；只有当过流、欠流异常持续存在，超过设定的Tt时间，继电器才会判定为持续性设备故障，执行保护动作，精准过滤无效干扰，提升系统运行稳定性。

产品详解

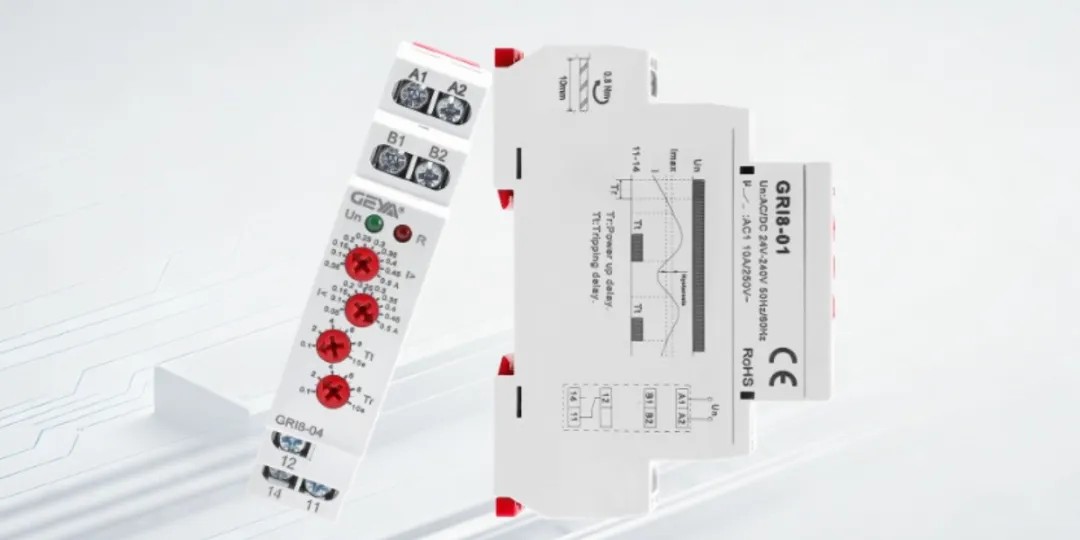

GRI8系列电流监控继电器

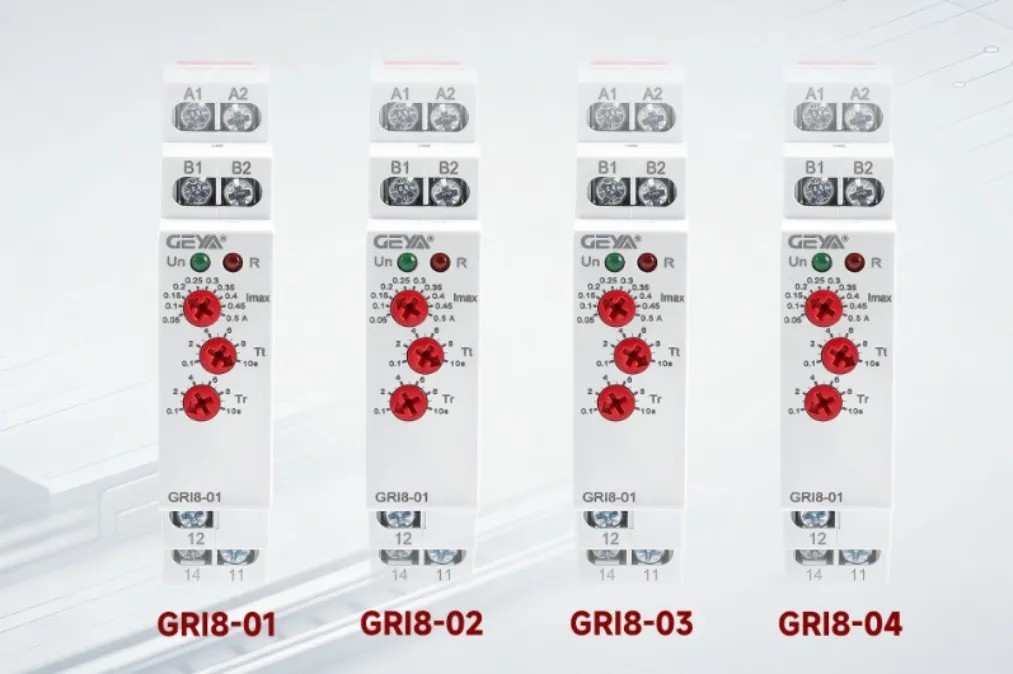

GRI8系列是浙江格亚电气打造的微型高精度电流监控继电器，全系包含GRI8-01、GRI8-02、GRI8-03、GRI8-04四大型号，分别对应单一过流、单一欠流、基础过欠流、升级智能过欠流保护功能，全面适配单相电机、电梯设备、自动化产线、民用及工业配电等场景，是小空间、高精度电流防护的主流选型。

Part.01 超小体积设计

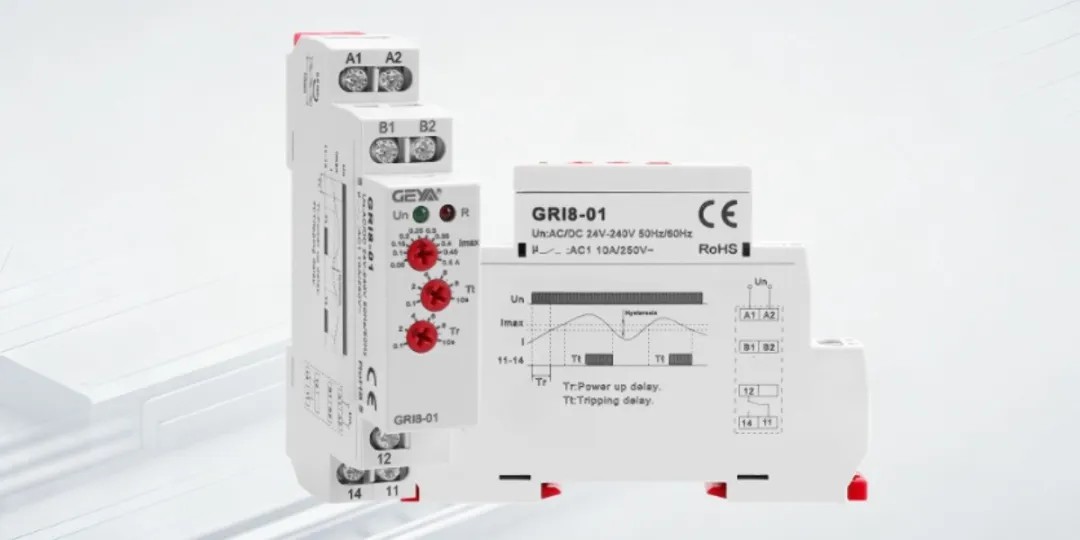

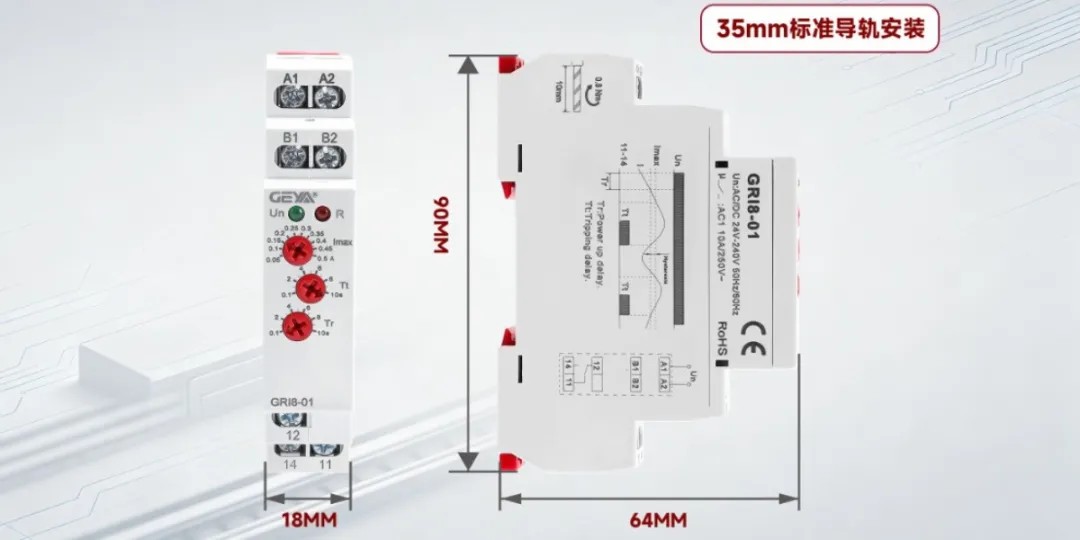

设备仅18mm窄体机身，适配标准35mm导轨安装，整机尺寸90mm×18mm×64mm，重量仅69g，占用柜体空间极小，可适配紧凑型配电箱、自动化控制箱等狭小安装场景，且安装位置无特殊限制。

Part.02 交直流宽压适配

支持AC/DC 24～240V宽范围工作电源，交直流通用无需区分，电源耐受波动范围为-15%～+10%，可轻松适配工业现场电压不稳的复杂供电环境，通用性极强，大幅降低选型与适配成本。

Part.03 多电流档位覆盖

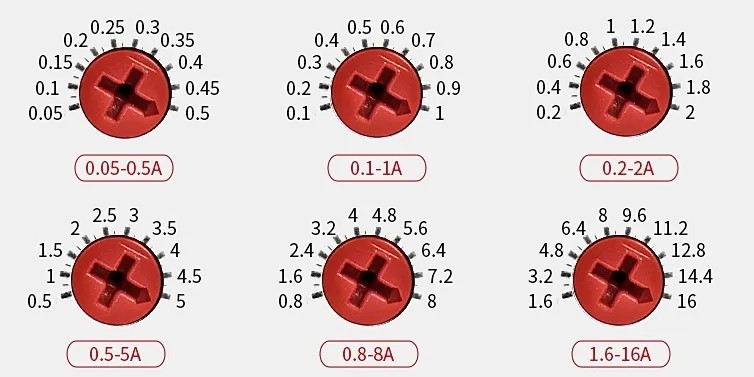

内置6档标准电流规格，覆盖0.05A～16A交流电流区间，既能满足微小电流精密设备监测需求，也可适配常规工业设备。产品自带内置隔离电流互感器，同时支持外接互感器拓展监测量程，搭配旋钮式手动设定，无需编程，现场调试简单高效。

Part.04 合规防护

整机达到IP20防护等级，可在-20℃～+55℃宽温环境下稳定工作，适配2000米及以下海拔工况，完全符合GB/T14048.5、IEC60947-5-1国家标准，绝缘性能与抗干扰能力出众，适配各类严苛工业场景。

Part.05 高精度检测

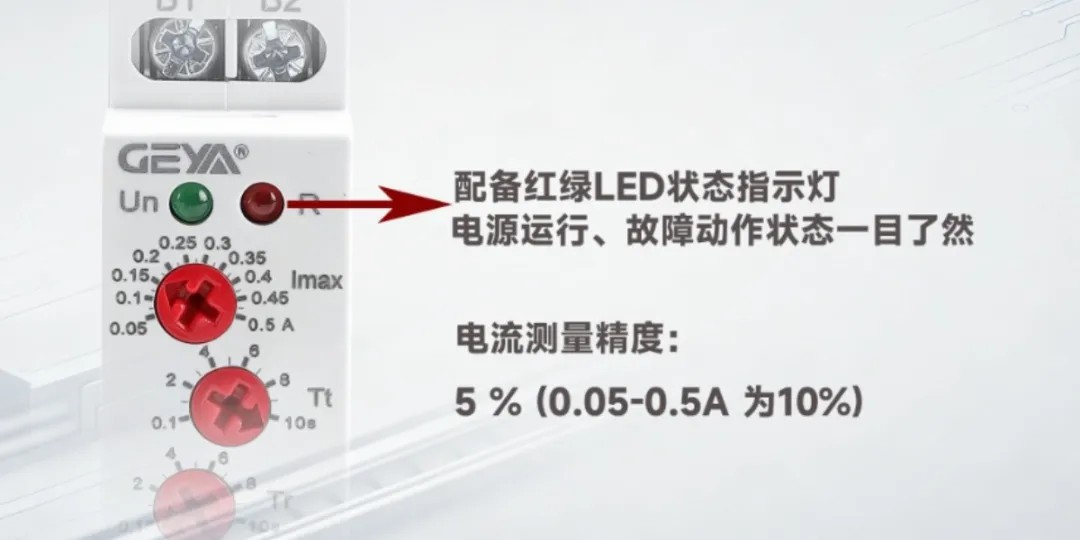

电流测量精度表现优异，常规区间精度可达5%，0.05-0.5A微电流区间精度为10%，温度波动误差低于0.1%/℃，环境适应性出色。设备配备红绿LED状态指示灯，电源运行、故障动作状态一目了然，便于日常巡检与故障排查，机械、电气使用寿命满足长期工业工况使用需求。

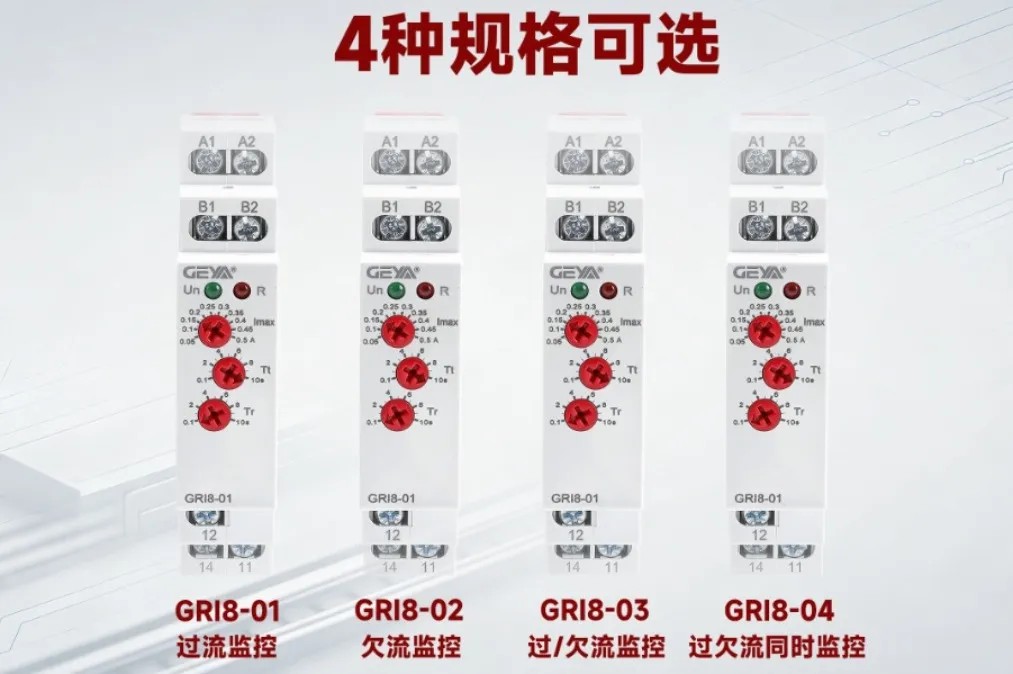

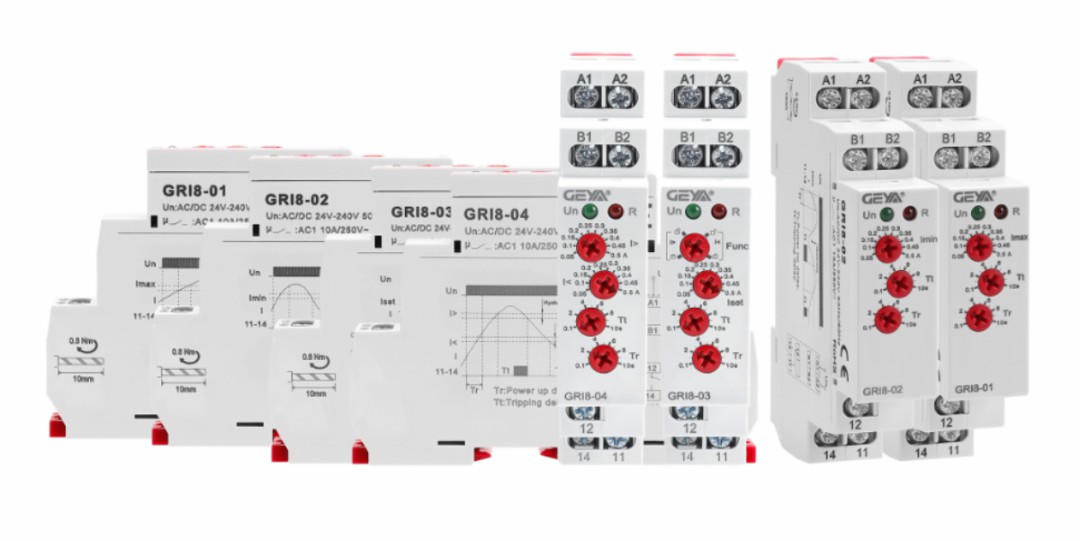

四款型号

功能清晰区分

Part.01 GRI8-01

过流保护：专注过载防护，适合电机、配电设备等需要防止过流烧毁的场景。

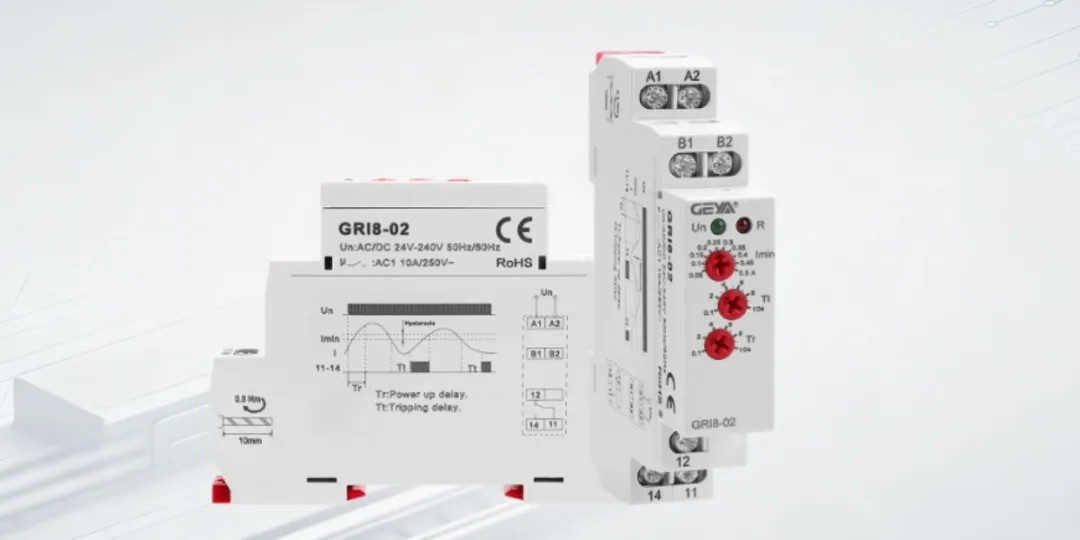

Part.02 GRI8-02

欠流保护：专注断流、空载防护，适配精密电气设备，避免空载运行、线路断流导致的设备损耗。

Part.03 GRI8-03

过欠流双保护：具备过流或欠流监测保护功能，双功能灵活切换。

Part.04 GRI8-04

智能过欠流保护：同时具备过流和欠流监测，保护负载运行于安全工作电流区间。

落地应用

真实场景见证实用价值

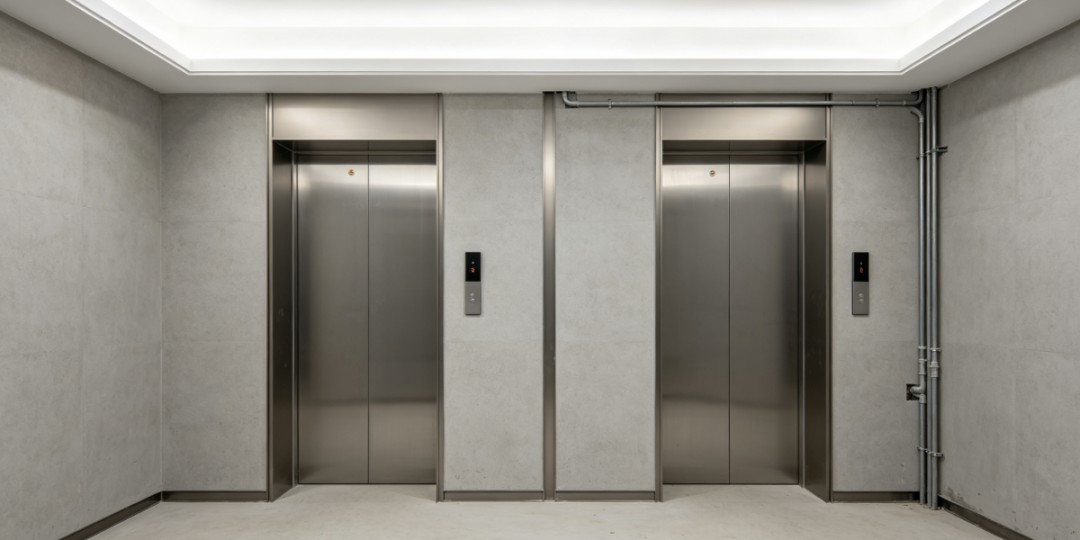

Part.01 电梯设备优化

某小区电梯控制系统长期存在启动瞬间误报警、无故停机的问题，频繁影响居民正常使用。运维排查后确认，故障根源为电梯启动瞬时电流波动大，普通继电器无延时缓冲机制，误将正常启动峰值电流判定为故障过流。

设备更换GRI8-01过流保护继电器后，调试人员结合电梯启停特性，设置0.5s Tr上电延时，精准避开启动尖峰电流；同时匹配合理Tt动作延时，过滤运行过程中的瞬时电流波动。改造后电梯彻底消除误报警、误跳闸问题，设备运行稳定性显著提升，后期运维故障率大幅降低。

Part.02 电机空载节能防护

某加工厂小型单相加工电机，常出现空载空转、线路断流无人监测的情况，不仅造成电能浪费，还会加速电机绝缘老化、缩短设备使用寿命，传统保护器无法精准识别空载欠流状态。

现场加装GRI8-02欠流保护继电器后，工作人员根据电机额定工况设定标准工作电流下限，搭配1s Tr上电延时规避启动空载误检。当设备出现线路断流、持续空载等异常情况时，继电器超时后自动触发保护动作、输出预警信号，有效杜绝电机长期空载损耗，降低设备故障概率与生产能耗。

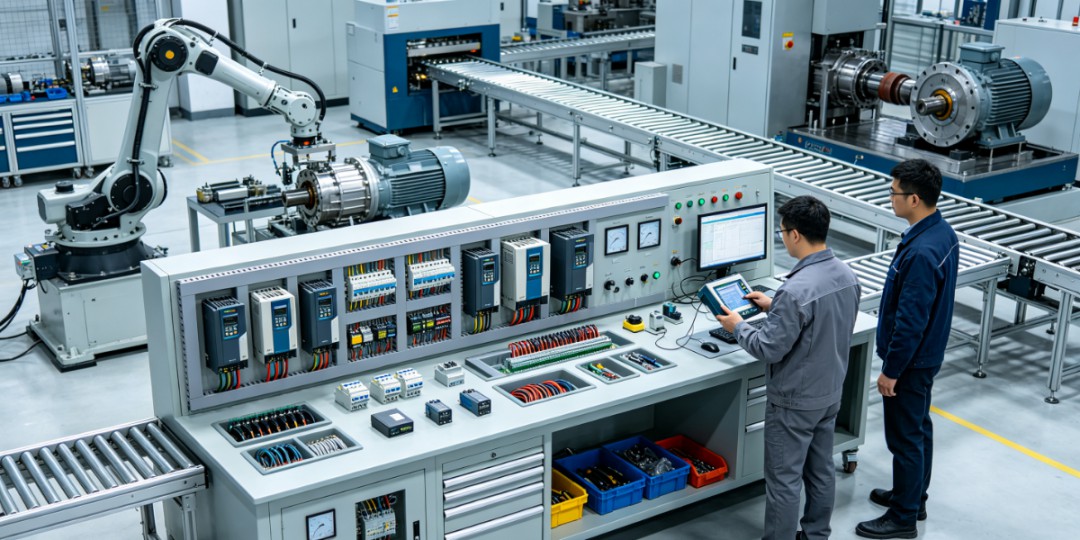

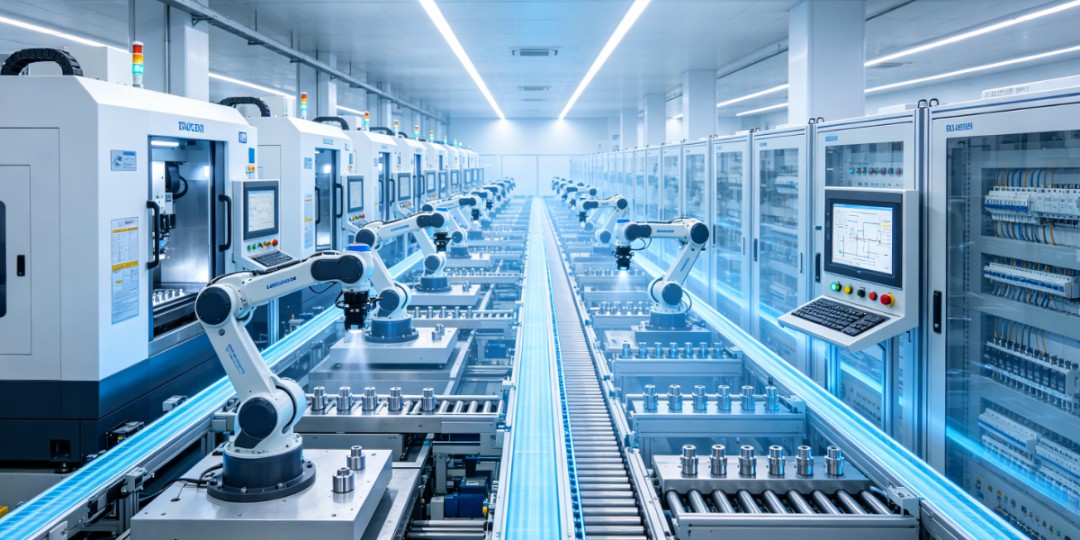

Part.03 自动流水线全工况防护

某自动化流水线精密加工设备对电流稳定性要求极高，轻微过流、欠流波动都会导致设备卡顿、加工产品报废，对电流保护的精准度、稳定性要求严苛。现场选用GRI8-04过欠流继电器，依托双延时调节功能，全面覆盖设备启动、运行全流程防护。

同时，搭配高精度电流检测能力，全方位保障流水线设备稳定运行，有效减少故障停机、产品报废问题，保障生产连续性与稳定性

小小延时参数

守护设备稳定运行

对于电流监控继电器而言，Tr、Tt看似简单的延时参数，却是解决设备误报、误跳、故障漏判的核心关键。GRI8系列凭借宽压兼容、微型轻量化、高精度检测、双延时可调等多重优势，适配电梯、电机、自动化产线、工业配电等绝大多数单相设备防护场景。

无需复杂编程、无需高额改造成本，一台高适配的GRI8系列电流继电器，即可为电气设备搭建一套精准、稳定、可靠的电流安全防护体系，是工业现场运维、设备配套、工程改造的优质选型。
