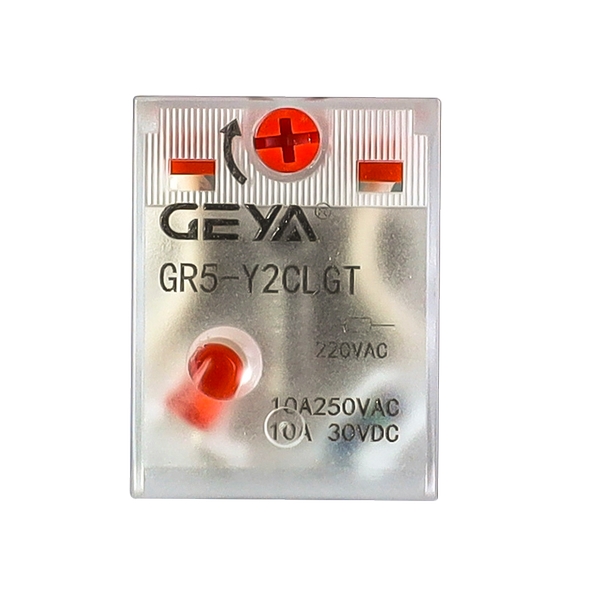

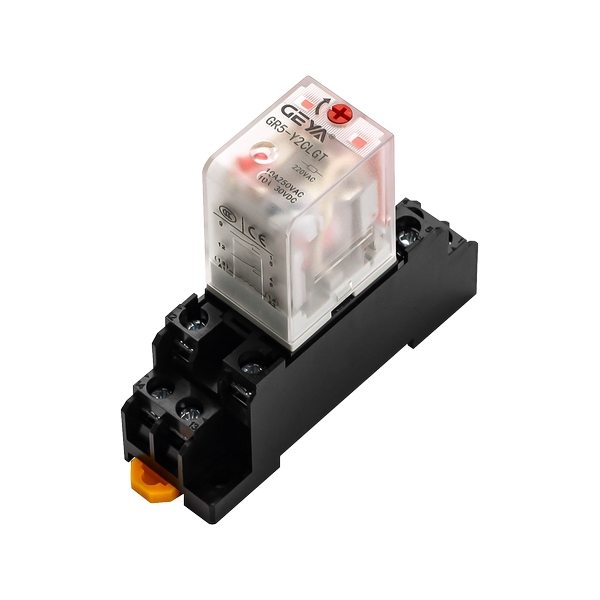

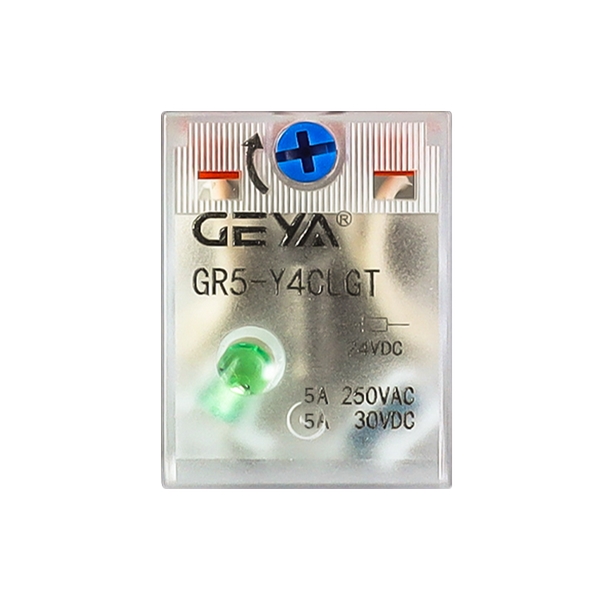

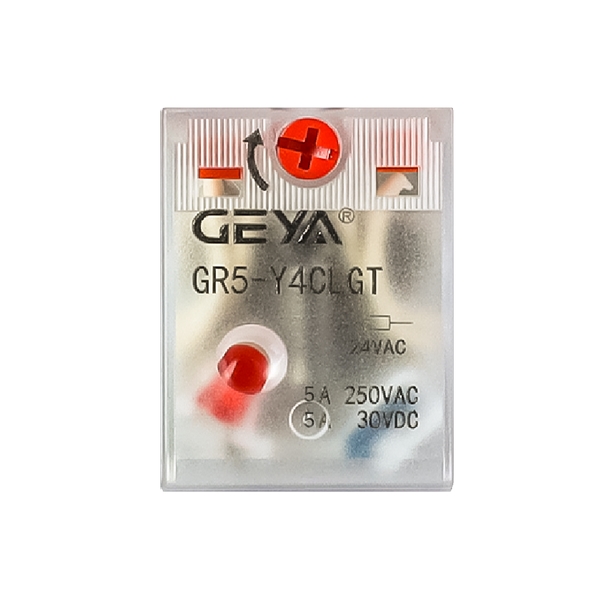

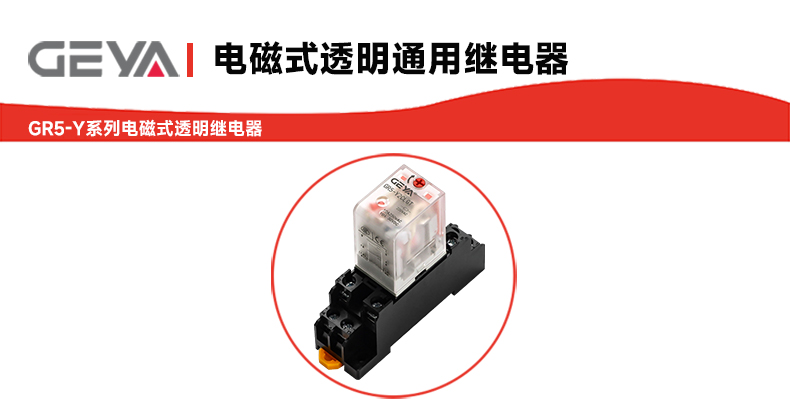

GR5-Y系列电磁式透明继电器

在选择继电器时，工程师需要一款在性能、安全和维护便利性上均有良好表现的产

品。GR5-Y系列正是为此而生。其系列化的产品类型让您可以根据具体应用场景灵活选

型；透明式设计与多重状态指示功能，地简化了设备调试和故障诊断流程；同时，

其经过优化的结构与安装方式，了在复杂环境下的稳定性和长寿命。

GR5-Y系列电磁式透明继电器产品优势：

1、选型灵活：提供基本型、改良型和功能型等多种系列，满足不同层次和功能的应用需

求。

2、状态可视：的透明外壳，结合LED指示灯和改良型的机械指示窗，工作状态一目

了然，便于监控与维护。

3、操作便捷：功能型产品支持手动改变触点状态，具备点动测试和自锁功能，方便现场

调试与系统测试。

4、安装稳固：改良型与功能型配备多种固定卡簧安装设计，安装牢固，抗震性好，能适

应不同的安装环境。

5、性能可靠：结构设计新颖巧妙，耐电性能高，了产品在严苛工况下的稳定运行。

GR5-Y系列电磁式透明继电器产品特点：

1、系列化设计：涵盖基本型、改良型及功能型，用户可根据控制系统的具体需求进行精

准匹配。

2、手动控制功能（功能型）：独有的手动操作机构，可实现触点状态的人工切换，支持

点动测试与自锁两种模式，为设备调试和紧急操作提供便利。

3、多重状态指示：线圈电压为直流时可选带LED指示型，并支持无输入；改良型额外

增加了动作状态机械指示窗，通过视觉双重确认继电器状态。

4、结构设计：产品结构新颖，外形美观大方，具备多项，内部耐电性能优异，

安全可靠。

5、多样化安装方式：改良型和功能型的继电器壳体设计有多种固定卡簧，支持导轨、面

板等多种安装方式，适应性强，安装牢固。

GR5-Y系列电磁式透明继电器产品应用：

GR5-Y系列电磁式透明继电器凭借其稳定的性能和灵活的功能，广泛应用于：

1、工业自动化控制系统

2、机械设备控制

3、电力配电系统

4、楼宇自动化

5、通信设备

6、其他需要电气隔离与信号控制的领域。

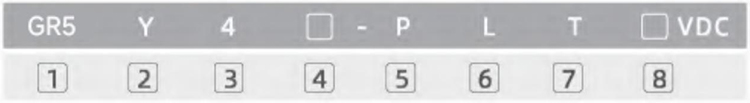

1、企业代号：格亚电气

2、设计序号：Y系列

3、触点组数：2、3、4

4、触点形式：C转换A常开B常闭

5、安装方式：F：法兰式；P：PCB式；无字母：插拔式

6、工作状态：L:LED指示；无字母：无指示

7、辅助功能：D/CR抑制保护；T自锁；G带机械指示扣

8、线圈电压：DC为直流；AC为交流

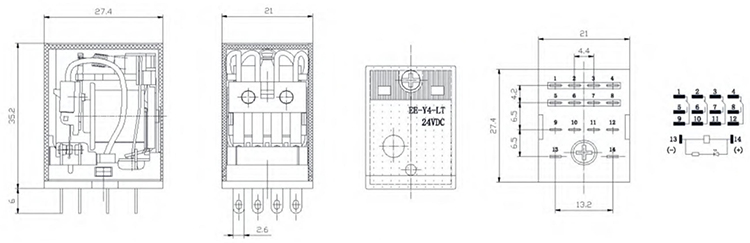

GR5-L2-LT尺寸：

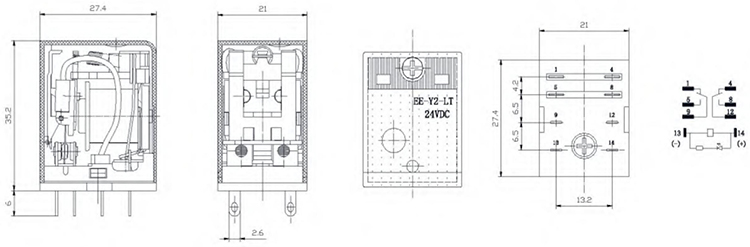

GR5-Y2-LT尺寸：

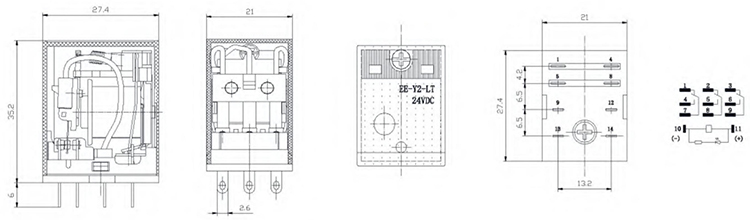

GR5-Y3-LT尺寸：
