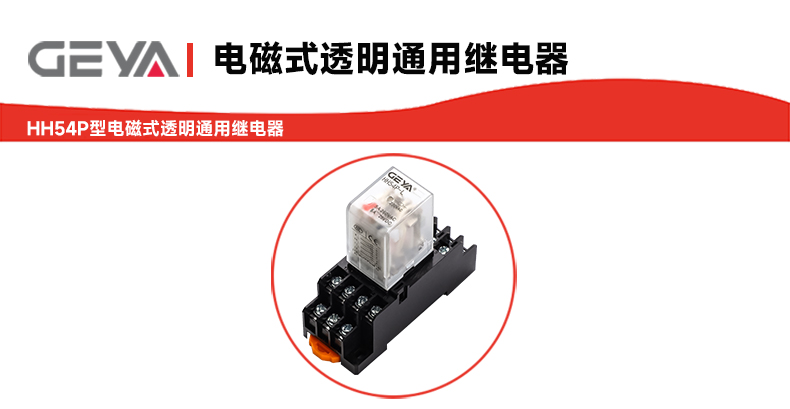

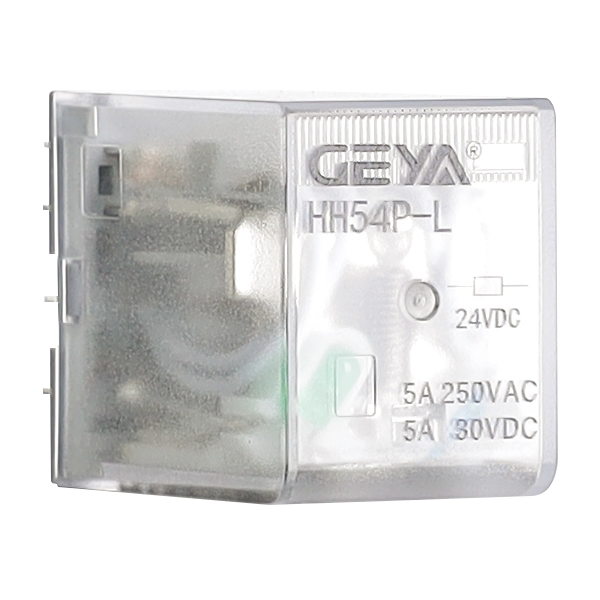

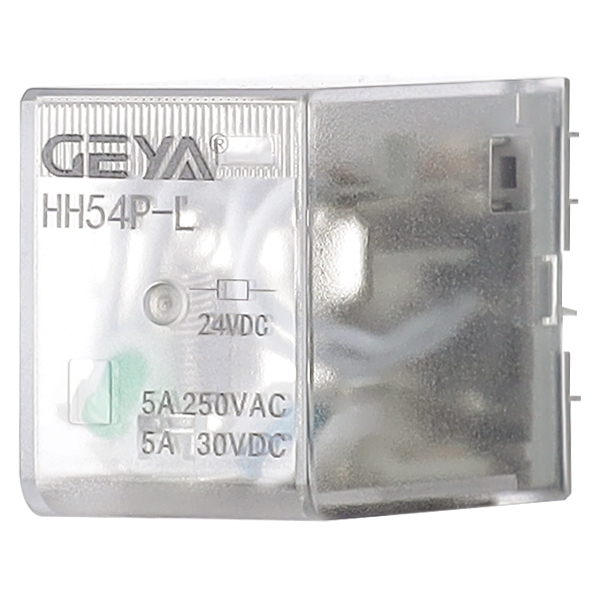

HH54P型电磁式透明通用继电器

HH54P型电磁式透明通用继电器是一款设计精巧、性能可靠的工业级控制元件。它

采用高品质材料制造，其的透明外壳设计，便于用户直接观察内部机械动作状态与

触点情况，为设备调试和维护提供了便利。该产品严格遵循相关标准，在各类

工业与控制环境中稳定运行，是自动化控制系统、电力电子设备等领域的理想选择。

HH54P型电磁式透明通用继电器产品优势：

1、结构紧凑，性能：产品具有体积小、重量轻的特点，有助于节省设备内部空间。

同时，它具备高灵敏度和长的电气寿命，响应迅速，经久耐用。

2、强大的负载能力：可提供多达4组触点转换，每组触点容量可达5A，能够同时或分别

控制多个回路，满足复杂的控制逻辑需求。

3、安装灵活便捷：支持两种主流的安装方式。既可以直接焊接在印刷电路板（PCB）

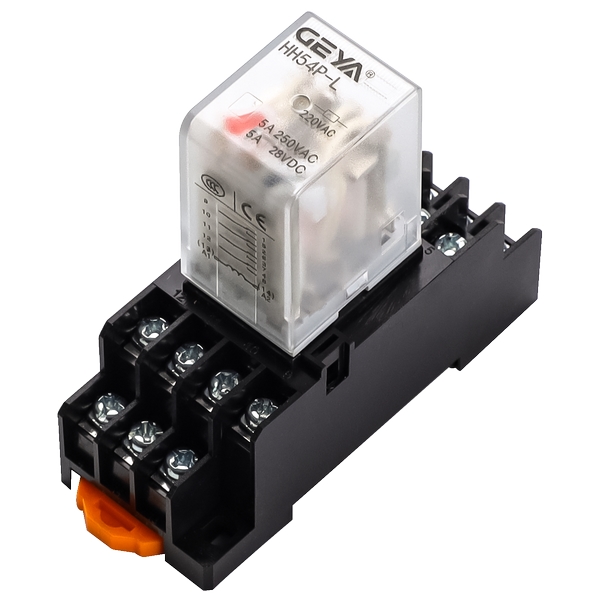

上，实现紧凑的一体化设计；也可通过配套插座进行安装，便于后期更换和维护。

4、功能可选，适用性广：用户可根据实际需求，选配动作指示灯或续流二管。指示灯

便于直观显示工作状态，而二管能有效抑制线圈断电时产生的反向感应电动势，保护

驱动电路。

HH54P型电磁式透明通用继电器产品特点：

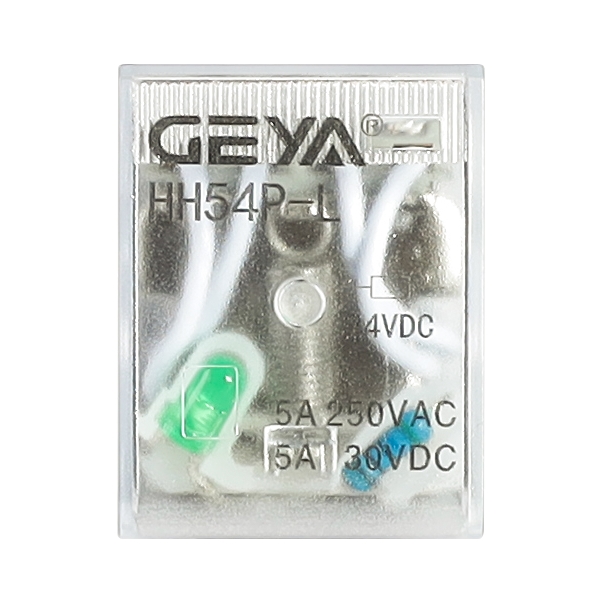

1、透明外壳设计：便于直接观察内部衔铁动作及触点状况，简化故障诊断流程。

2、小型化与高灵敏度：优化的磁路与机械结构设计，在实现小型化的同时，保证了较低

的驱动功率和快速的响应速度。

3、4组转换触点：提供灵活的常开、常闭触点组合，扩展了控制能力。

4、双安装方式：焊接式适合批量生产的固定设备；插座式适合需要频繁维护或测试的场

合。

5、长使用寿命：的触点材料和精密的机械构造，了继电器的机械寿命与电气寿

命。

6、可选配件：提供带指示灯或带二管的不同型号，满足用户的多样化需求。

HH54P型电磁式透明通用继电器产品应用：

HH54P继电器凭借其可靠的性能和多功能的特性，被广泛应用于：

1、工业自动化控制：PLC输出模块、数控机床、包装机械、自动化生产线等。

2、家电与商用电器：空调、洗衣机、商用制冷设备等控制电路。

3、办公设备：复印机、打印机、传真机等。

4、电力与能源系统：配电系统、电源控制、UPS不同断电源等。

5、通信设备：基站设备、网络交换设备中的信号切换与控制。

HH54P型电磁式透明通用继电器触点参数：

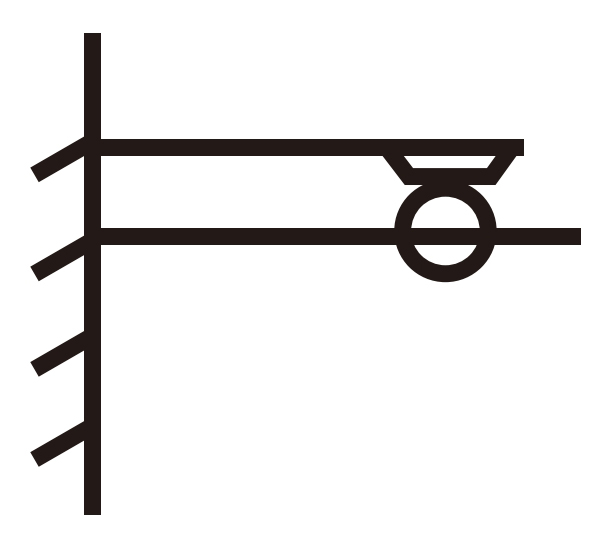

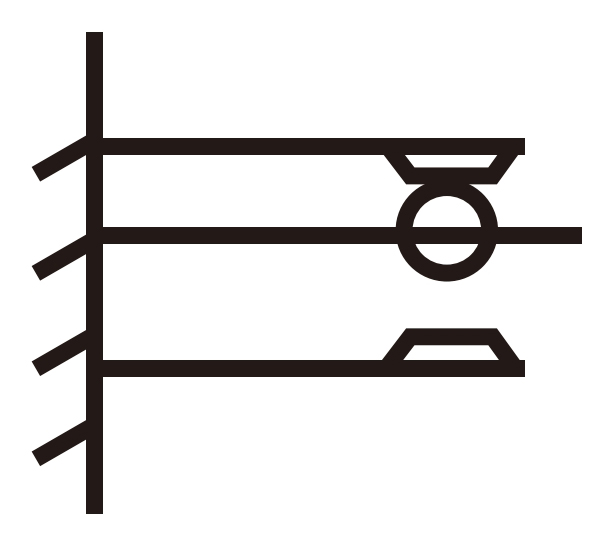

中间是动触点，线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电

后，动触点就移动，使原来断开的成闭合状态，原来闭合的成断开状态，达到转换的目

的。

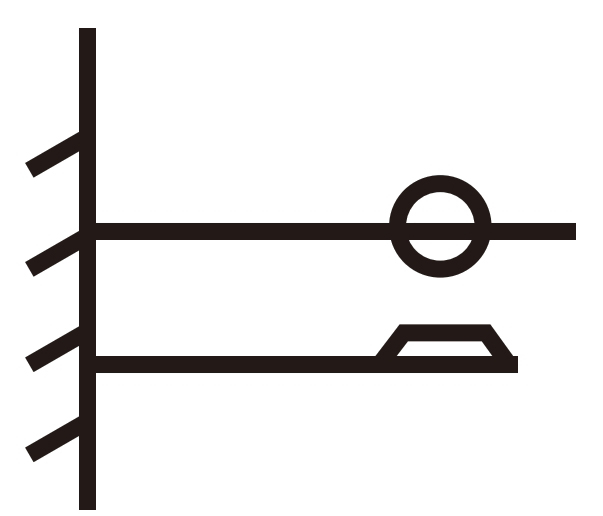

常开型︰

线圈不通电时触点是断开的，通电后触点闭合。

常闭型:

线圈不通电时触点是闭合的，通电后触点断开。

额定电流

(+10%)mA

线圈电阻

(+10%)Ω

额定功耗W

吸合电压()V

释放电压(小)V

容许电压()V

额定电流

(+10%)mA

线圈电阻

(+10%)Ω

额定功耗W

吸合电压()V

释放电压(小)V

容许电压()V

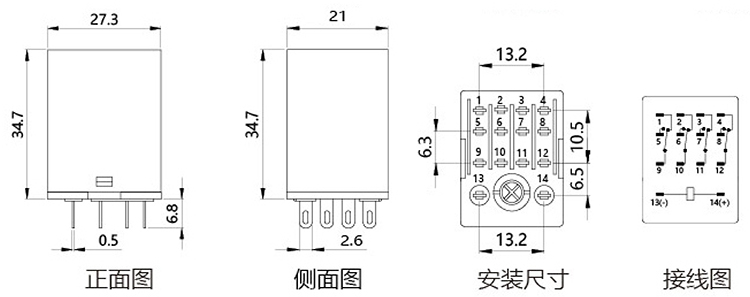

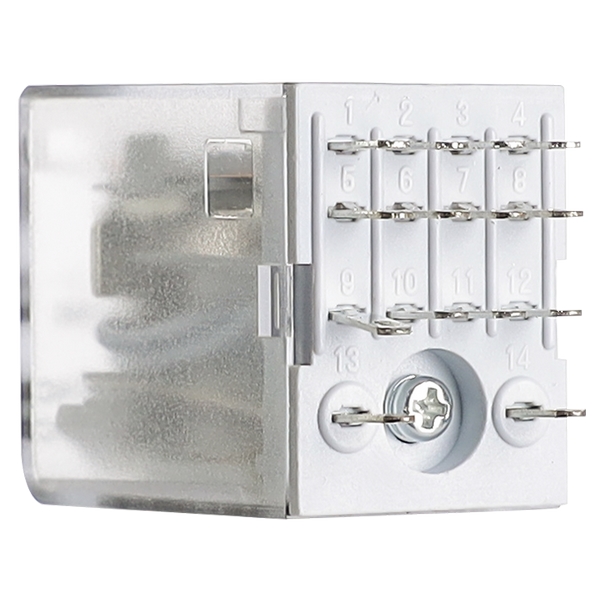

插座式端子：

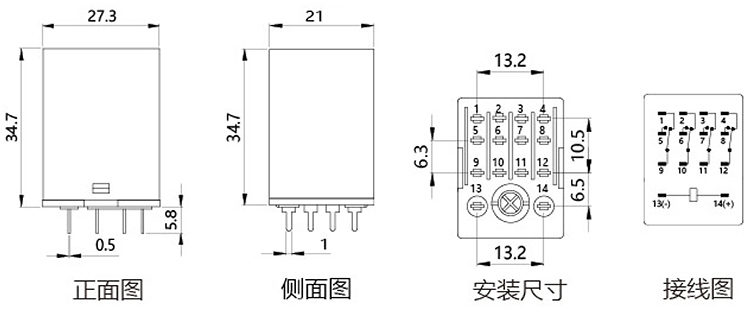

焊接式端子：

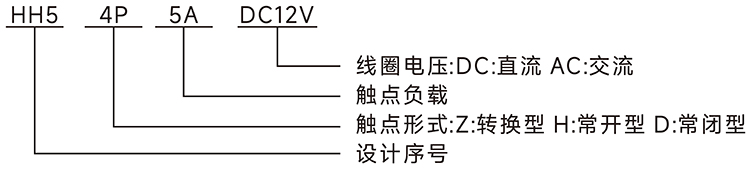

HH54P型电磁式透明通用继电器产品选型指南：

在没有明确说明的情况下,继电器壳体上标识的负载电流均为阻性负载。在额定

切换电压下,电感负载的允许电流不应超过额定阻性负载的30% ,电动机负载的允许电流

不应超过额定阻性负载的20% ,灯性负载的允许电流不应超过额定阻性负载的10% ,容性

负载的允许电流不应超过额定阻性负载的5%。为了产品实际使用的可靠性，在选型时

建议选择触点负载电流值不超过产品额定负载下稳态电流值的60% - 70%。
