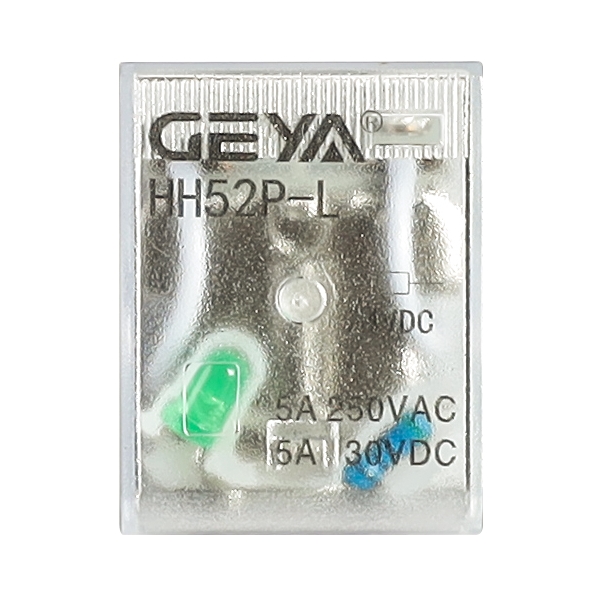

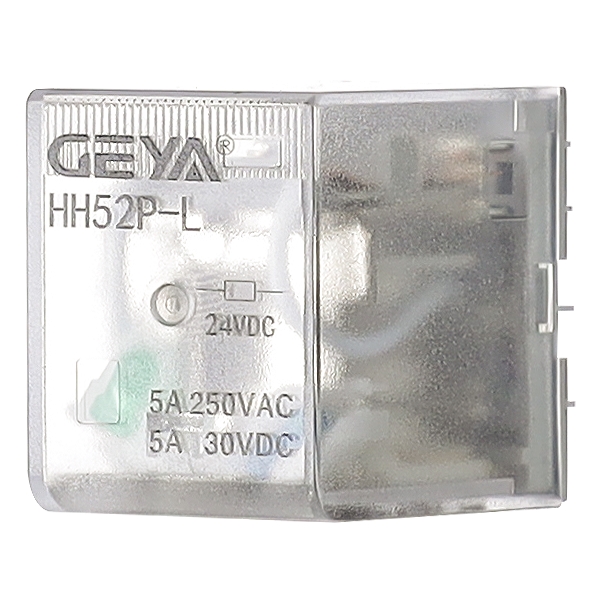

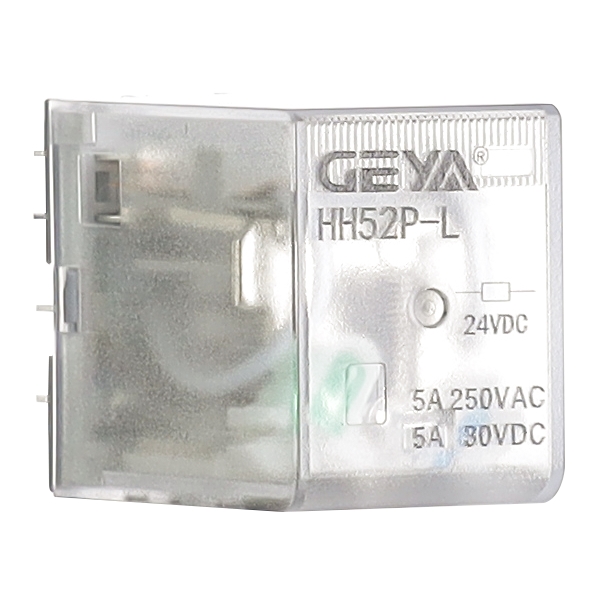

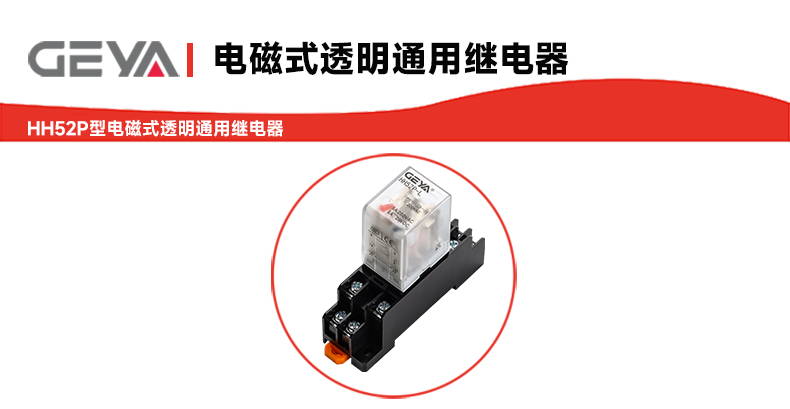

HH52P型电磁式透明通用继电器

在选择控制继电器时，工程师通常关注其可靠性、空间占用、安装便利性及维护便捷

性。HH52P继电器正是针对这些核心需求而设计。它不仅了稳定的电气性能，其透

明外壳带来的可视化优势，让设备状态监测和维护变得直观高效。无论是用于新产品设

计还是现有设备升级，HH52P都能提供一个兼顾性能与成本的解决方案。

HH52P型电磁式透明通用继电器产品优势：

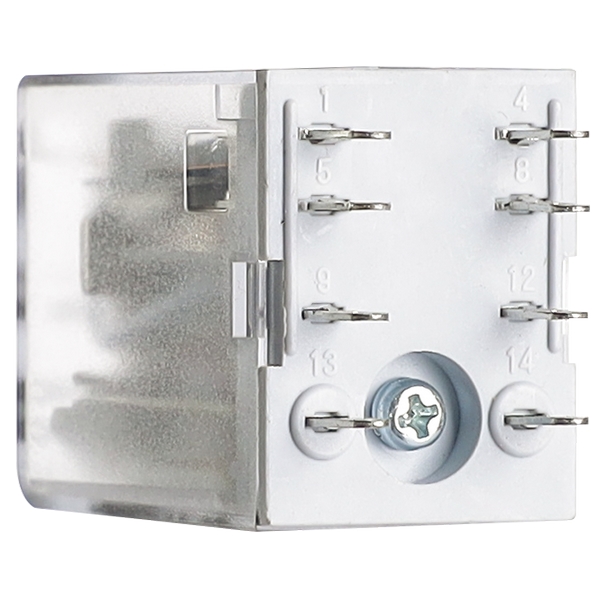

1、可视化设计：透明外壳使内部结构一目了然，便于进行状态诊断和故障排查。

2、高性价比：在提供可靠电气性能的同时，兼具有竞争力的市场价格。

3、应用广泛：通用的设计使其能够适配多种不同的控制场景和电路要求。

4、安装便捷：双安装方式赋予了设计者更大的灵活性，简化了生产与维护流程。

HH52P型电磁式透明通用继电器产品特点：

1、结构紧凑，性能优良：产品体积小、重量轻，有效节省安装空间；同时具有较高的灵

敏度和较长的机械寿命与电气寿命，保障了设备的长期稳定运行。

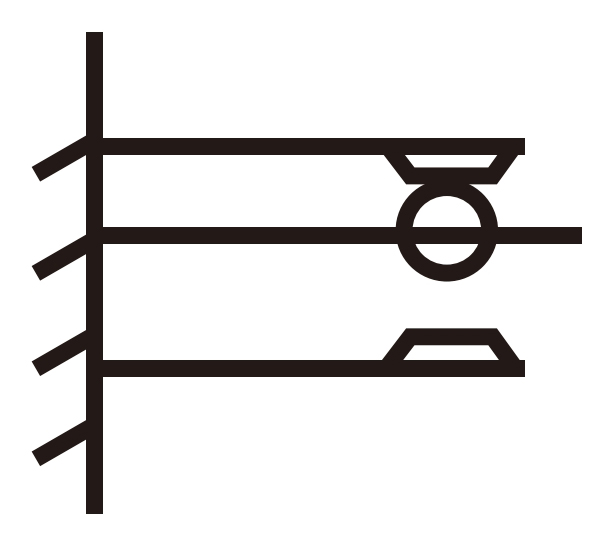

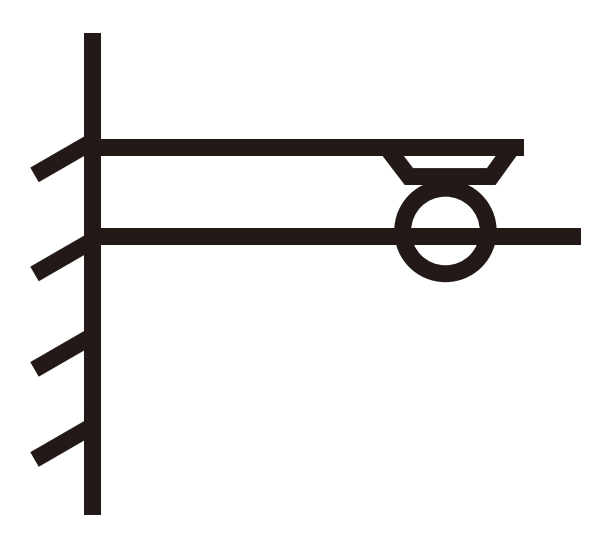

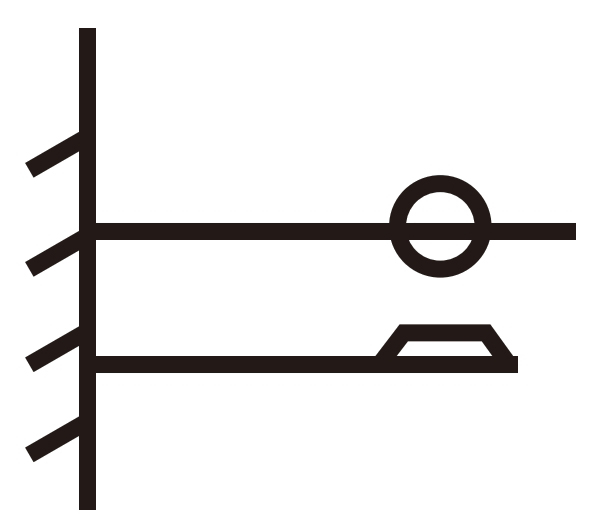

2、强大的负载能力：该继电器可提供2组触点转换（2组常开、常闭触点），每组触点

均能切换高达5A的电流，控制能力出色。

3、灵活的安装方式：提供两种便捷的安装选择，既可以直接焊接在印刷电路板（PCB）

上，实现紧凑的板载连接；也可以通过标准插座进行安装，方便调试与更换。

4、可选功能配置：用户可根据实际电路需求，选择配备动作指示灯（便于观察继电器工

作状态）或续流二管（为驱动线圈提供反向电动势保护，提升驱动电路的安全性）。

HH52P型电磁式透明通用继电器产品应用：

HH52P型继电器凭借其通用性和可靠性，被广泛应用于：

1、工业控制：数控机床、自动化生产线、包装机械的控制系统。

2、家用电器：空调、洗衣机、商用电器等内部的电源控制与功能切换。

3、电力系统：配电设施、电源监控装置中的信号指示与电路切换。

4、通信设备：基站设备、网络柜中的电源管理与信号传输控制。

HH52P型电磁式透明通用继电器触点参数：

额定电流(+10%)mA

线圈电阻(+10%)Ω

额定功耗W

吸合电压()V

释放电压(小)V

容许电压()V

额定电流(+10%)mA

线圈电阻(+10%)Ω

额定功耗W

吸合电压()V

释放电压(小)V

容许电压()V

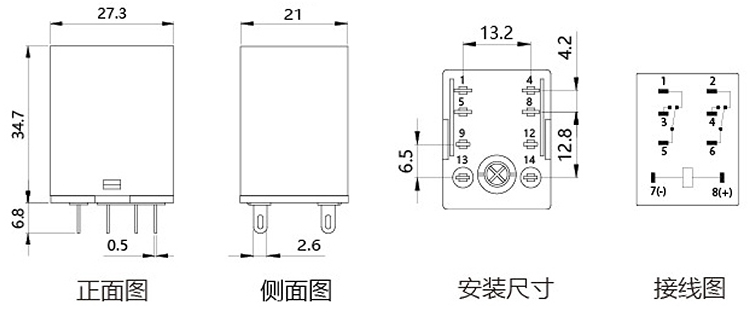

插座式端子：

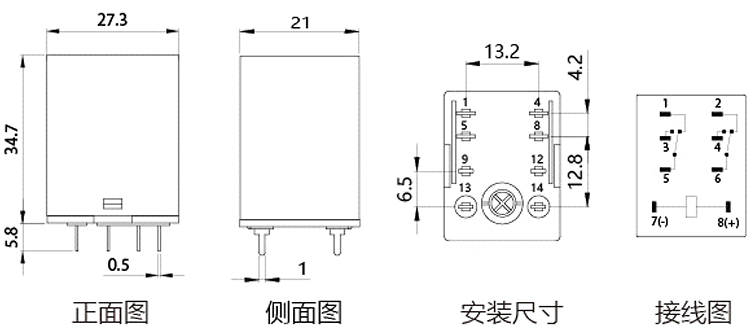

焊接式端子：

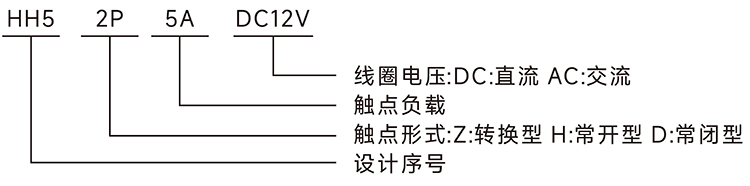

HH52P型电磁式透明通用继电器产品选型：

在没有明确说明的情况下,继电器壳体上标识的负载电流均为阻性负载。在额定切

换电压下,电感负载的允许电流不应超过额定阻性负载的30% ,电动机负载的允许电流不应

超过额定阻性负载的20% ,灯性负载的允许电流不应超过额定阻性负载的10% ,容性负载

的允许电流不应超过额定阻性负载的5%。为了产品实际使用的可靠性，在选型时建议选

择触点负载电流值不超过产品额定负载下稳态电流值的60% - 70%。
