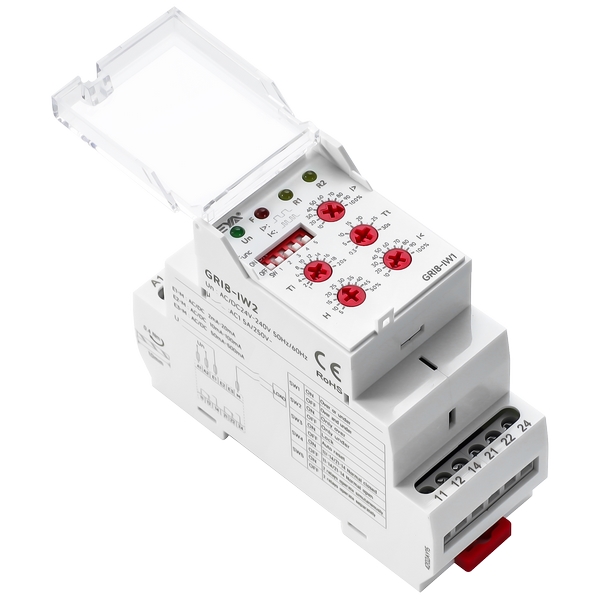

GRI8-IW监控电流继电器



一、为何选择GRI8-IW系列监控电流继电器?

在工业自动化和电力系统中，精准监测电流异常是保障设备安全运行的核心需求。

GRI8-IW监控电流继电器通过高精度测量与灵活配置功能，为过流、欠流故障提供可靠

保护解决方案，有效避免设备损坏与非计划停机。

GRI8-IW系列监控电流继电器产品优势：

1、测量精准：真有效值算法适应复杂波形环境

2、功能灵活：过流/欠流独立或组合监控模式

3、配置便捷：触点类型与动作阈值自由设定

4、空间高效：紧凑型设计优化配电柜空间利用率

GRI8-IW系列监控电流继电器产品特点：

1、高精度真有效值测量

- 采用RMS检测技术，准确捕获非线性负载电流波形，复杂工况下的测量可

靠性。

2、多重监控模式

- 支持过电流、欠电流的独立监测或同步监测，用户可根据设备保护需求灵活配置监

控策略。

3、可编程输出触点

- 提供常开（NO）/常闭（NC）触点自由选择

- 两组继电器输出独立工作，可同时控制不同回路

4、工程适配性强

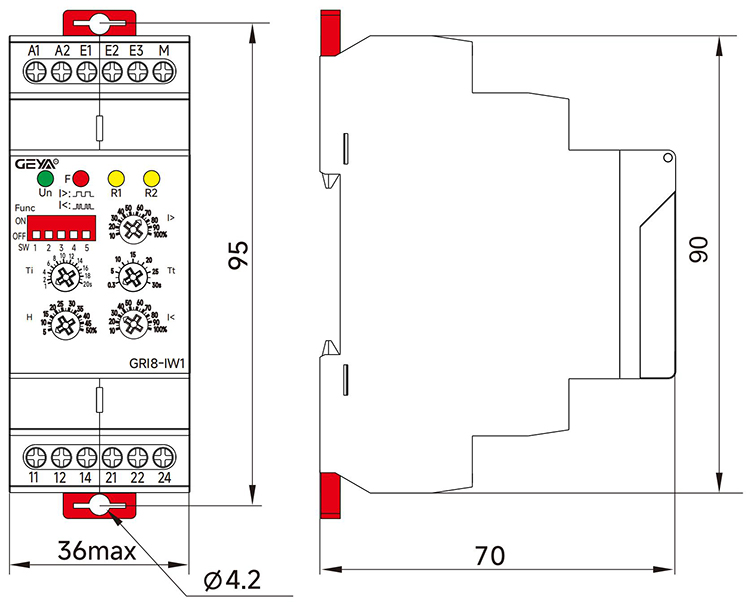

- 36mm超薄宽度，兼容标准35mm导轨安装

- 工业级防护设计，适应严苛电气环境

GRI8-IW系列监控电流继电器产品特点：

1、核心保护功能

- 实时监测电动机、压缩机、传送带等设备的过载与堵转风险

- 预防泵机空转、风机失速等欠电流故障导致的设备失效

2、系统集成场景

- 工业生产线：对关键设备实施电流异常连锁保护

- 配电系统：监测变压器、配电柜的电流越限事件

- 能源设施：保障光伏逆变器、UPS电源的电流稳定性

- 建筑自动化：电梯、通风系统等机电设备的电流状态监控

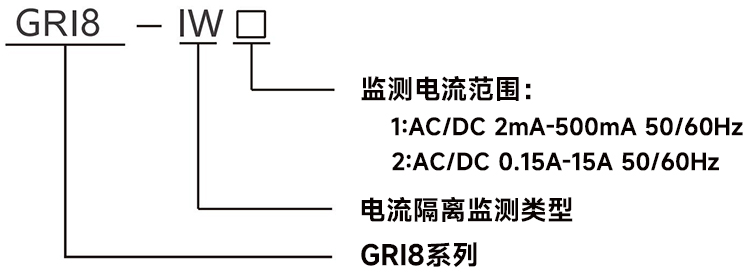

GRI8-IW系列监控电流继电器型号说明：


GRI8-IW系列监控电流继电器技术参数：

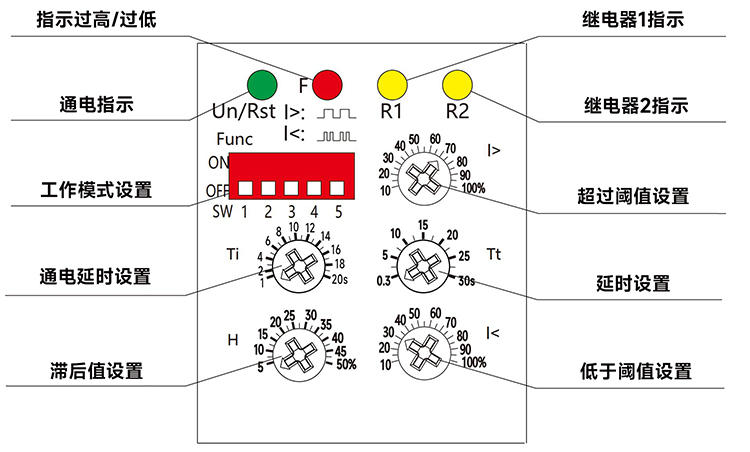

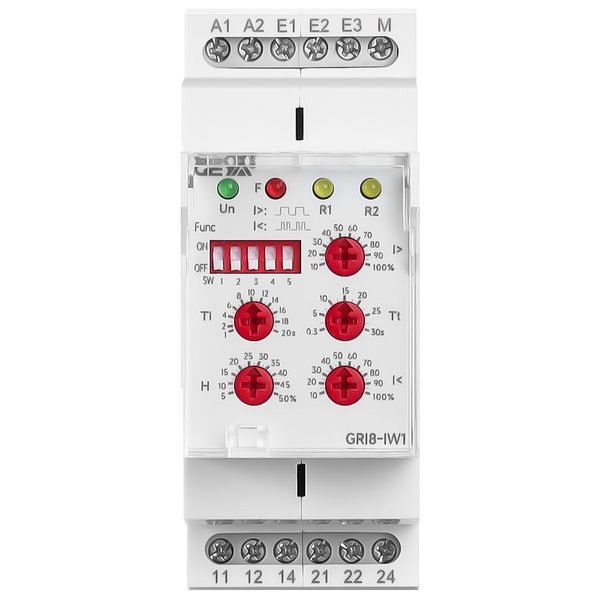

GRI8-IW系列监控电流继电器产品面板：

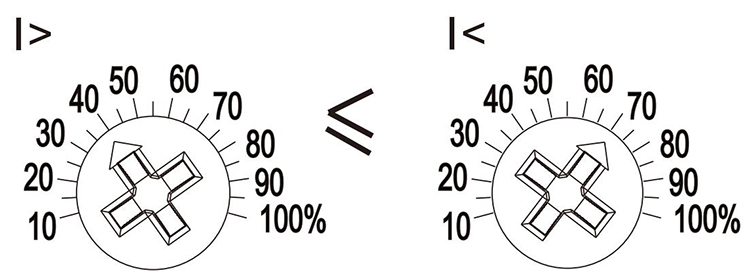

面板设置

SW1	ON	高于或低于
SW1	OFF	高于和低于
SW2	ON	只有高于（SW1=ON时有效）
SW2	OFF	只有低于（SW1=ON时有效）
SW3	ON	保护过度/不足后锁定
SW3	OFF	保护过度/不足后自动重置
SW4	ON	11/-14/21-14正常关闭
SW4	OFF	11-14/21-14正常打开
SW5	ON	继电器1和继电器2同时工作（当SW1=ON时，此模式为默认模式）
SW5	OFF	继电器1和继电器2分别工作当SW1=OFF时有效， R1（11,12,14）-高于，R2（21,22,24）-低于
