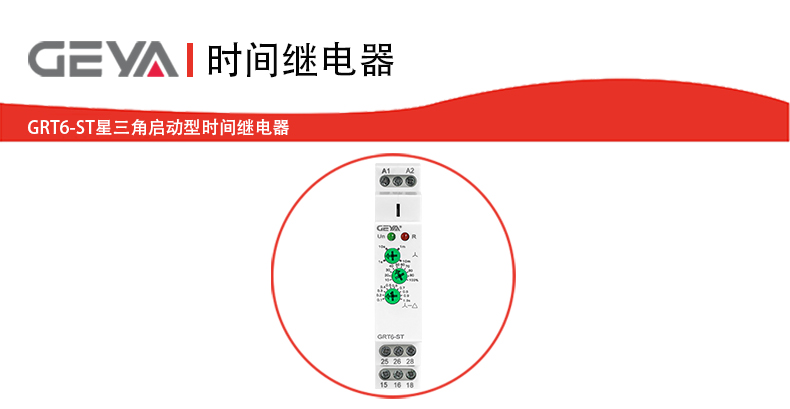

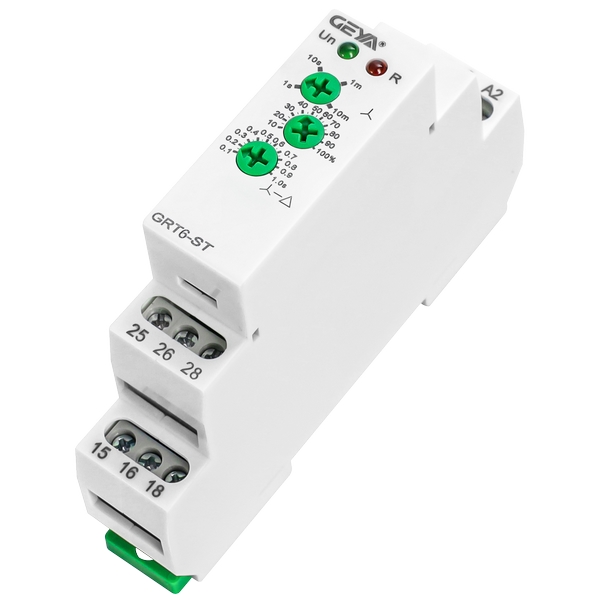

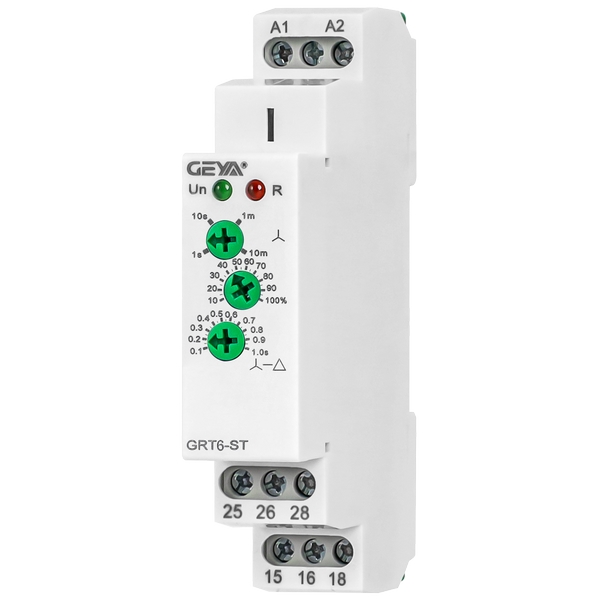

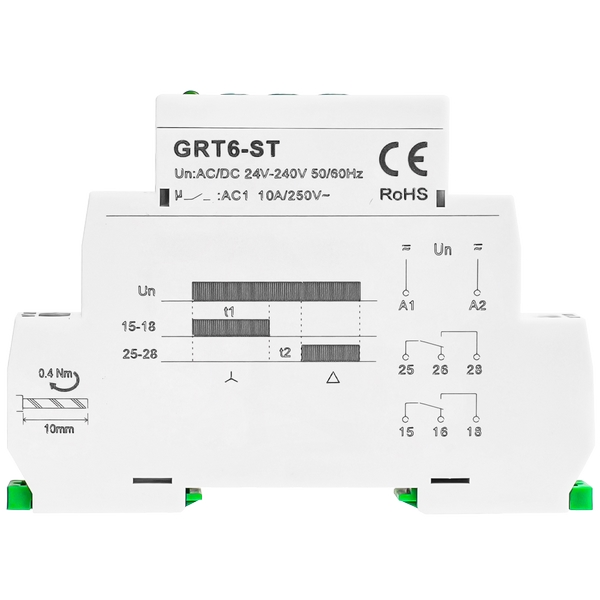

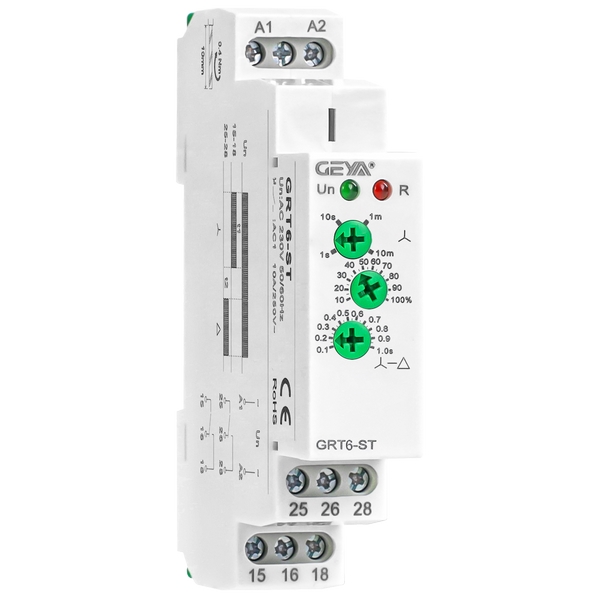

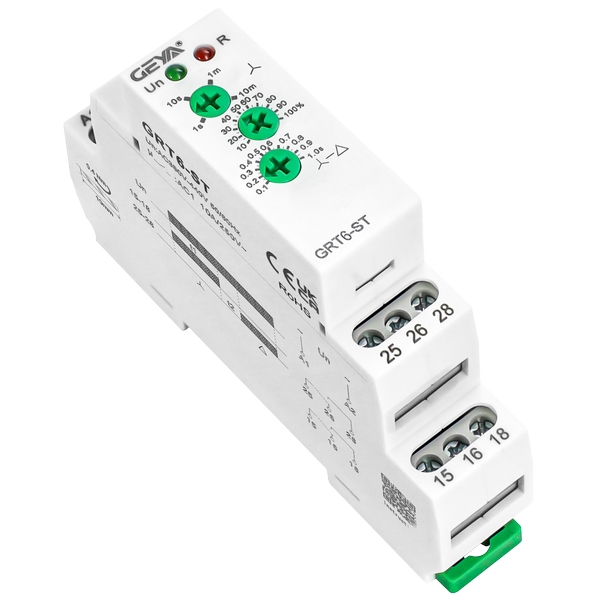

GRT6-ST星三角启动型时间继电器

通过精准的启动延时和可靠的切换时序，有效将电机启动电流限制在额定电流的1/3，

降低对电网的冲击，延长接触器、断路器等相关电气元件的使用寿命。其模块化设计

可直接替代传统机械式时间继电器，无需更改控制线路即可实现智能化升级。

适配场景：

特别适用于机床制造、水处理系统、暖通空调（HVAC）、物料输送等领域的电气控制

柜改造项目，是工业4.0时代电机控制系统的优选时序管理解决方案。

GRT6-ST星三角启动型时间继电器产品特点：

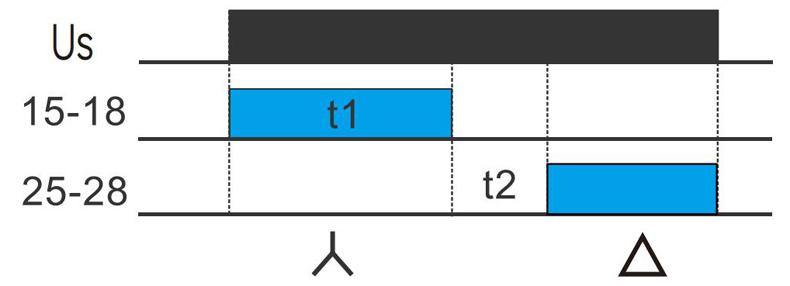

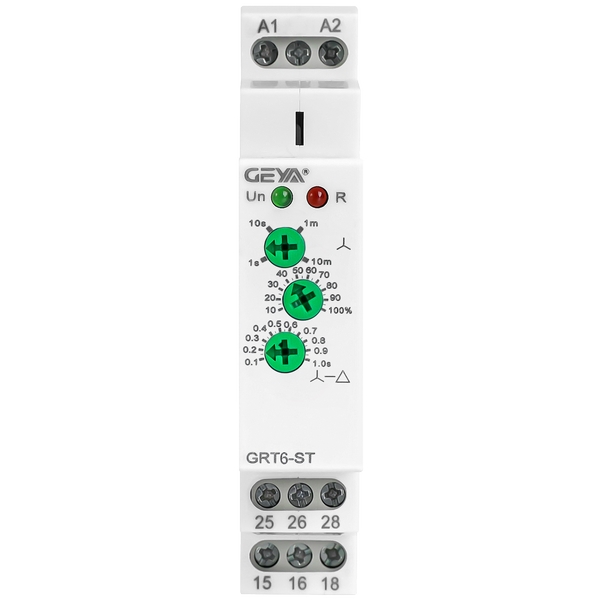

1、双时段精准控制

• 启动延时（t1）支持0.1秒至10分钟宽域调节，通过高精度旋钮实现±2%设定精度

• 星三角转换时间（t2）0.1-1秒独立可调，绕组切换的时序准确性

• 双旋钮独立调节设计，参数设定直观便捷

2、的电气性能

• 兼容AC/DC 24V-240V超宽电压输入，适配主流工控系统电压标准

• 强化触点结构，可承载交流接触器线圈的瞬态冲击电流

• 内置电压波动补偿电路，保证计时精度不受电网波动影响

3、智能化状态指示

• 双色LED指示灯组实时显示：电源状态/启动计时/运行阶段

• 故障诊断指示功能，自动识别线路异常并触发状态告警

4、紧凑型工业设计

• 超薄18mm宽度结构，较传统产品节省40%安装空间

• 符合DIN 35mm标准导轨安装规范，支持密集排布

• 全封闭阻燃外壳，防护等级达IP40，适应复杂工业环境

GRT6-ST星三角启动型时间继电器产品应用：

本产品专为三相异步电动机的星三角降压启动系统优化设计，主要应用于：

• 大功率电机（7.5kW-160kW）的软启动控制

• 水泵、风机、压缩机等重载设备的启动保护

• 自动化生产线中的时序控制系统

• 电力拖动系统的二次控制回路

功能

星三角启动延时

电源端子

A1-A2

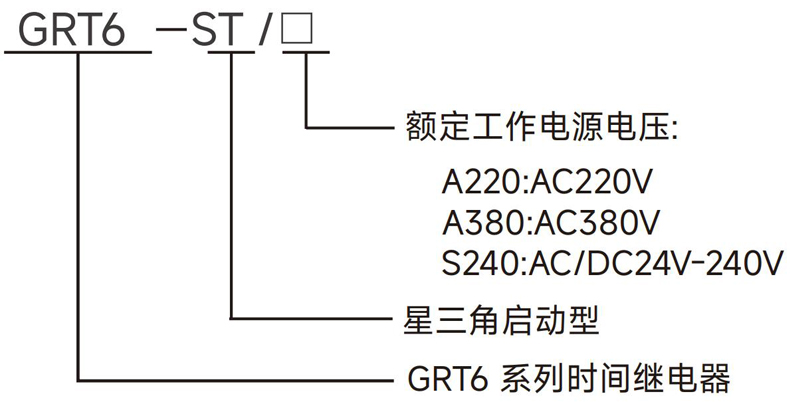

额定控制电源电压

S240

AC/DC 24-240V 50Hz

消耗功率

AC 0.3-2VA/DC 0.1-1.2W

额定控制电源电压

A220
A380

AC 220V/AC380V   50Hz

消耗功率

AC max.6VA/1.3W

额定冲击耐受电压

2.5kV

额定绝缘电压

250V

电源允许波动范围

-15%;+10%

电源指示灯

绿色LED

延时范围

启动延时：0.1秒-10分，转换延时：0.1s-1s

设定方式

旋钮

设定精度

10%

重复精度

0.2%

温度波动误差

0.05%/℃

输出继电器组数

2组转换触点

输出继电器参数

:Ith:10A;AC-15:Ue/le:250V/5A

小切换功率

500mW

输出继电器指示

红色LED

机械寿命

1×107

电寿命(阻性负载)

1×10⁵

复位时间

200ms

工作环境温度

-20℃~+55℃

存储和运输环境温度

-35℃~+75℃

安装方式

35mm卡轨安装

防护等级

IP20

安装位置

任意

安装海拔高度

≤2000米

污染等级

2

接线能力

1×2.5mm²或2×1.5mm²0.4N ·m

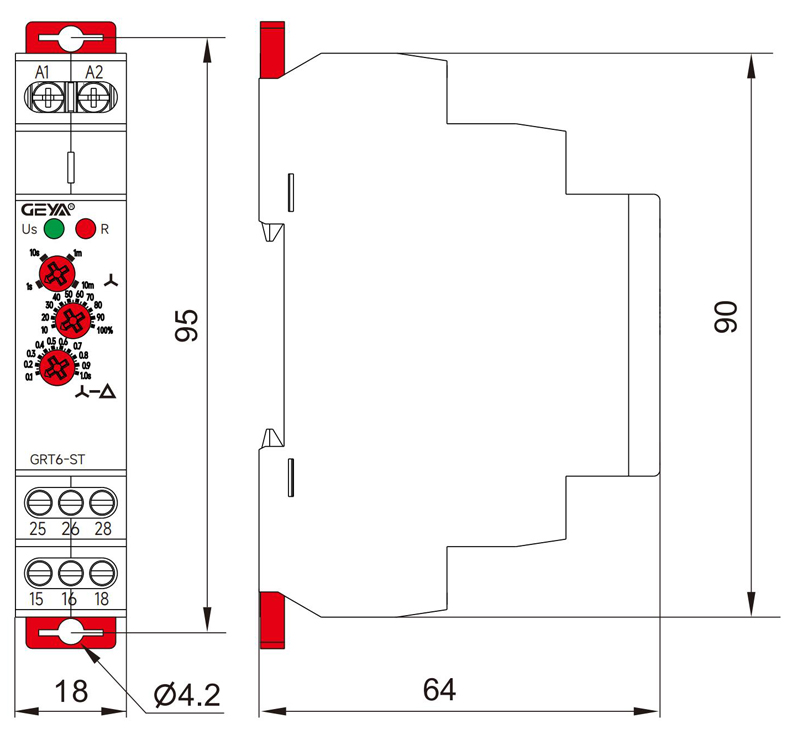

外形尺寸

90mm×18mm×64mm

重量

S240-66g,A230-69g

符合标准

GB/T14048.5,IEC60947-5-1,EN 61812-1

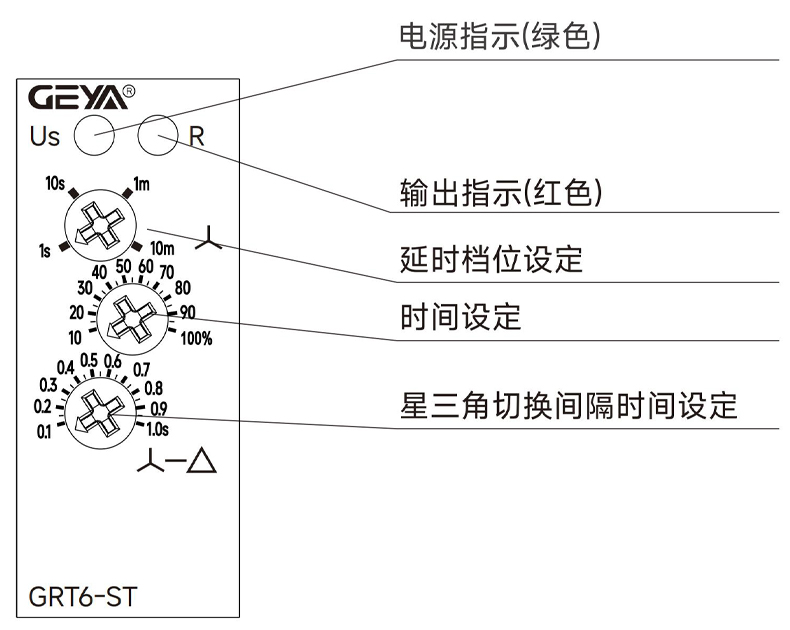

延时时间=旋钮1×旋钮2。

例1:需要设定5秒，可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。

例2:需要设定8分，可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8

m。

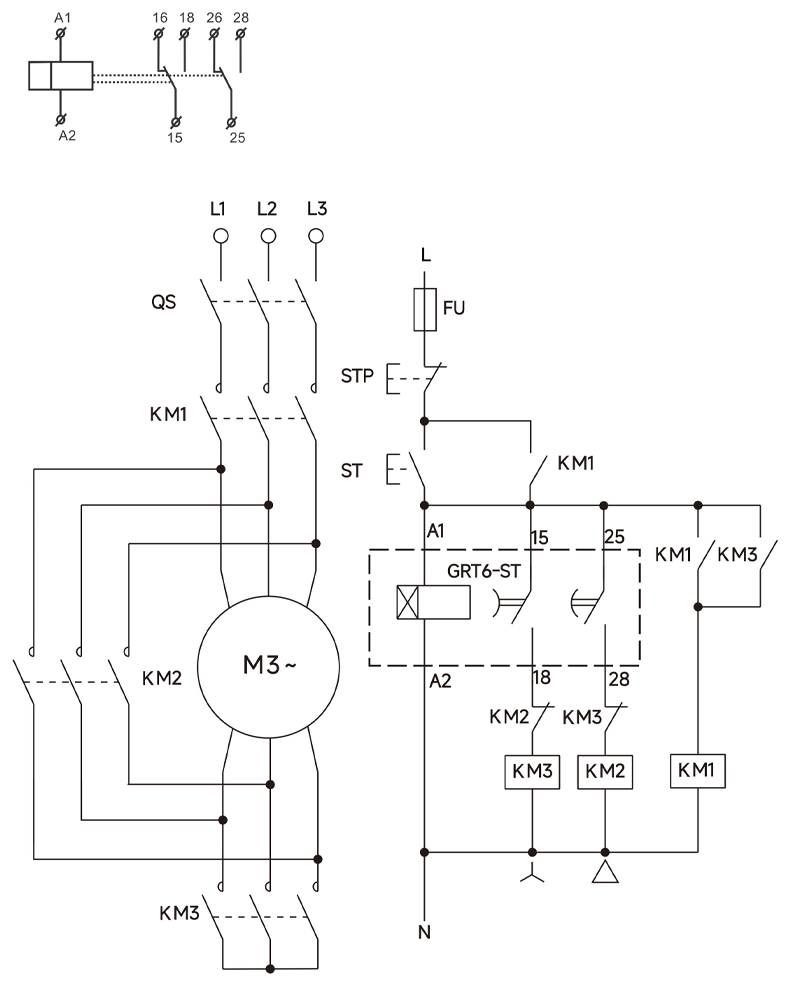

GRT6-ST星三角启动型时间继电器产品接线：
