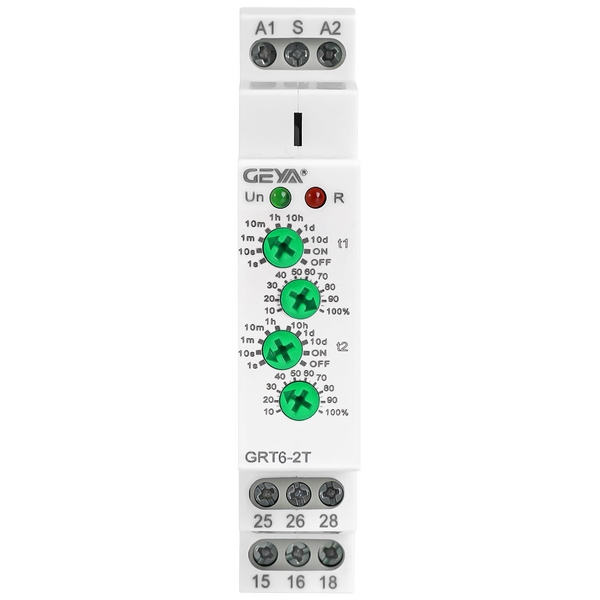

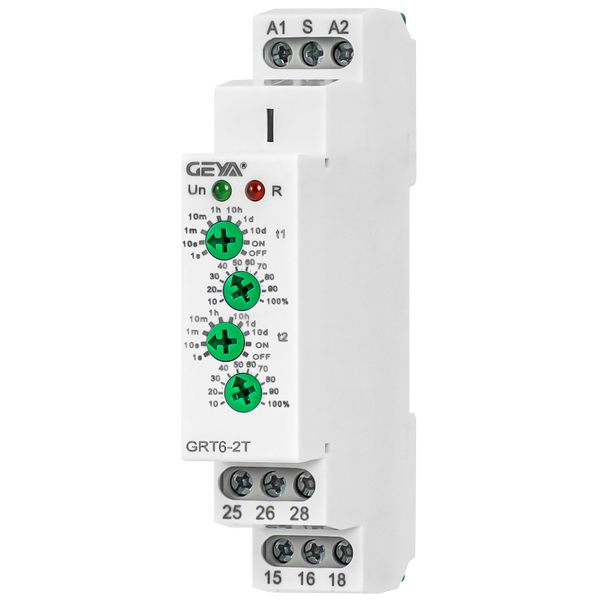

GRT6-2T双延时型时间继电器


为何选择GRT6-2T双延时型时间继电器？

‌产品价值亮点‌：

1、‌安全可靠‌：分时启动策略降低设备过载风险，延长系统寿命。

2、‌灵活经济‌：一机双功能，节省50%安装空间与成本。

3、‌操作便捷‌：直观的档位设定与LED状态反馈，降低调试门槛。

‌

适用行业‌：

工业自动化、智能建筑、新能源设备、轨道交通、智能制造等。

GRT6-2T双延时型时间继电器以创新的设计理念与性能，为用户提供高效、稳定

的时序控制解决方案，助力工业系统智能化升级。

GRT6-2T双延时型时间继电器产品特点：

1、‌双延时独立设定，精准控制‌

配备2组独立通电延时模块，每组延时时间均可单独调节（0.1秒-10天），满足设备分

阶段启动或停止的精准需求，有效避免多负载同时启动导致的瞬时电流冲击。

2、‌超宽延时范围，覆盖全场景‌

支持从0.1秒至10天的超长时间设定，并划分10个档位（如秒、分、小时、天），用户

可通过拨码或旋钮快速切换，适配短期操作控制与长期循环任务。

3、‌宽电压兼容，适应性强‌

提供AC/DC 24V-240V超宽工作电压规格，兼容全球主流工业电源标准，无需额外配

置转换模块即可直接接入不同电压系统，简化安装流程。

4、‌状态可视化管理‌

内置高亮LED指示灯，实时显示继电器工作状态（通电/延时/动作），便于运维人员快

速排查故障，提升设备维护效率。

5、‌紧凑设计，便捷安装‌

采用超薄机身设计，宽度仅18mm，支持35mm标准卡轨安装，节省控制柜空间，尤其

适合高密度布线的工业场景。

GRT6-2T双延时型时间继电器产品应用：

1、‌重负载设备分时启动‌

在电机组、压缩机群等大功率设备中，通过两组延时设定分时投入负载，避免多台设备

同时启动造成电网峰值电流超标，保护主回路安全。

示例：设定组延时5秒启动设备A，第二组延时30秒启动设备B，实现错峰运行。

2、‌替代多继电器，降本增效‌

单台GRT6-2T即可实现传统方案中2只时间继电器的功能，减少接线复杂度与元器件采

购成本，同时降低系统故障率。

3、‌长周期循环控制‌

适用于照明定时、灌溉系统、周期性生产设备等需按天计时的场景，长支持10天循

环控制，满足能源管理与自动化流程需求。

4、‌紧急备用电源切换‌

在电力系统中，通过延时设定实现主备电源的无缝切换，关键设备供电连续性。

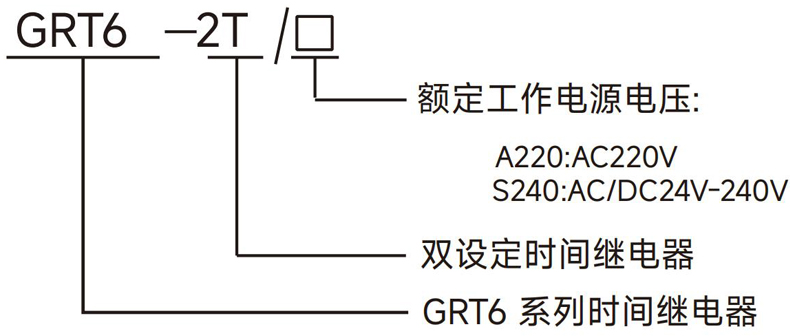

GRT6-2T双延时型时间继电器型号说明：


GRT6-2T双延时型时间继电器技术参数：

型号		GRT6-2T

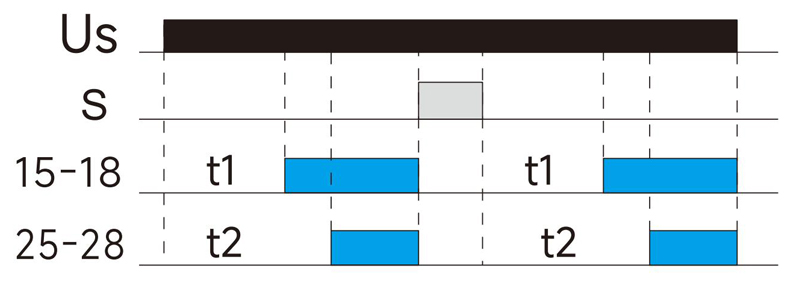

功能		双设定通电延时
电源端子		A1-A2
额定控制电源电压		AC/DC 24-240V(50-60Hz)
消耗功率	S240	AC 0.09-3VA/DC 0.05-1.7W
额定控制电源电压		AC 220V(50-60Hz)
消耗功率	A230	AC max.6VA/1.9W
电源允许波动范围		-15%;+10%
额定冲击耐受电压		2.5kV
电源指示灯		绿色LED
延时范围		0.1秒-10天，常开，常闭
设定方式		旋钮
设定精度		10%
重复精度		0.2%
温度波动误差		0.05%/℃,at=20℃
输出触点参数		2组转换触点
		：Ith:10A;AC-15:Ue/le:250V/5A
小切换功率		500mW
输出继电器指示		红色LED
机械寿命		1×107
电寿命(阻性负载)		1×10⁵
复位时间		200ms
工作环境温度		-20℃~+55℃
存储和运输环境温度		-35℃~+75℃
安装方式		35mm 卡轨安装
防护等级		IP20
安装位置		任意
安装海拔高度		≤2000米
污染等级		2
接线能力		1×2.5mm²或2×1.5mm²0.4N·m

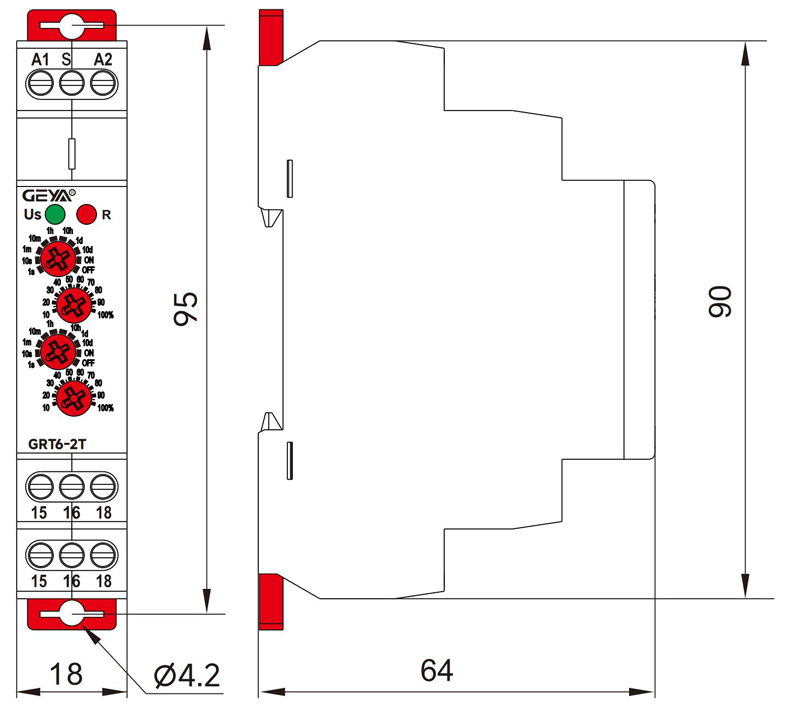

外形尺寸		90mm×18mm×64mm
重量		S240-67g,A230-70g
符合标准		GB/T14048.5,IEC60947-5-1,EN 61812-1

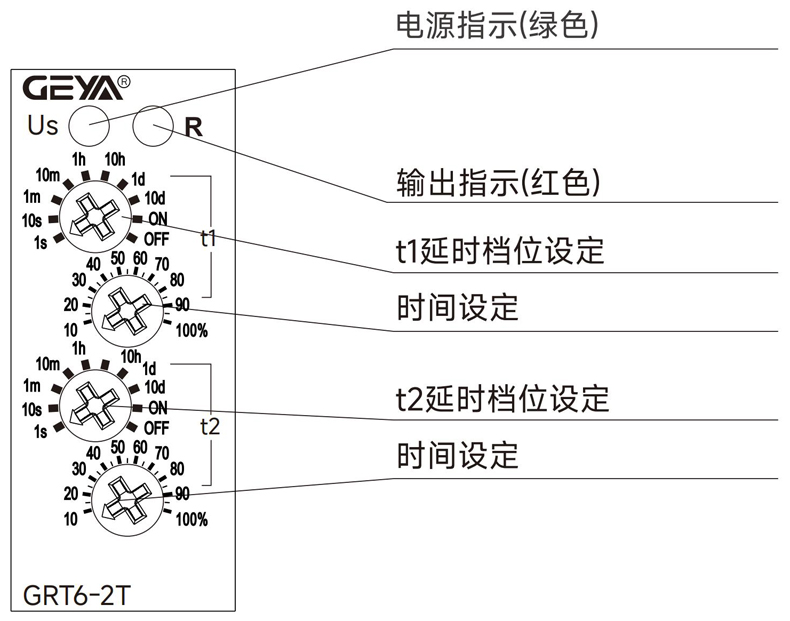

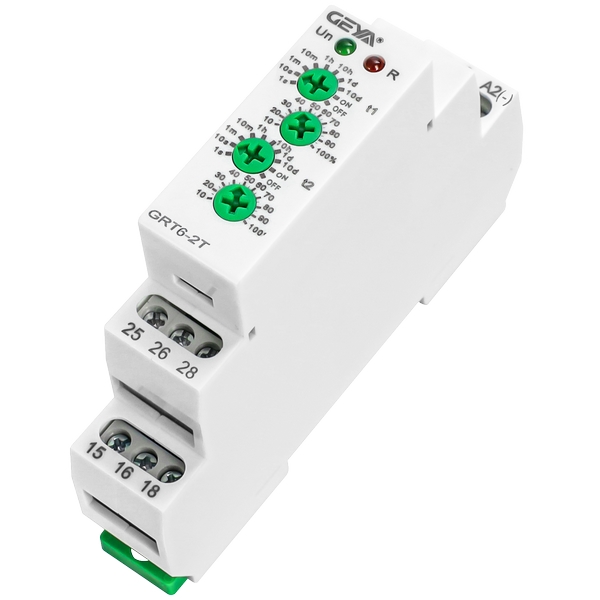

GRT6-2T双延时型时间继电器产品面板：


时间设定方法
	旋钮1:延时档位设定，s表示秒，m表示分，h表示小时，d表示天， ON表示继电器动作(15-18/25-28闭合), OFF表示继电器断开(15-18/25-28断开)。
	旋钮2:延时时间细调，10%~100%可调。
延时时间=旋钮1×旋钮2。例1:需要设定5秒，可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。例2:需要设定8分，可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8m。
