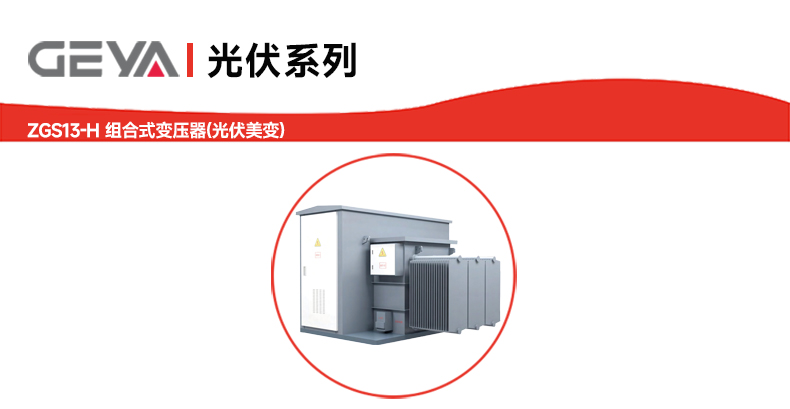

ZGS13-H 组合式变压器（光伏美变）

产品介绍：ZGS13-H 组合式变压器（光伏美变）是一种集成升压变压器器身、高压开关、熔断器、分接开关及辅助设备的紧凑型电力设备。其结构借鉴了成熟技术，分为全绝缘分箱式与高压干式套管出线的共箱式两种类型，具有体积小、集成度高、安装便捷等特点，适用于新能源领域及多种配电场所。

价格：

促销：



为什么选择ZGS13-H 组合式变压器（光伏美变）？

该产品通过高度集成化设计解决了传统变压器占用空间大、安装复杂的问题，同时具

备较强的环境适应性和安全性能，能够满足新能源领域及复杂用电场景对设备可靠性、

经济性的综合需求。其符合多项国家标准，保障了产品质量与长期运行的稳定性。

ZGS13-H 组合式变压器（光伏美变）产品优势：

1、空间效率高：紧凑外形适用于空间受限的安装场景。

2、广泛适用性：兼容光伏发电、风力发电等新能源领域，并适用于工业园区、商业中心

、居民小区等多样化场景。

3、严苛环境耐受：通过防震、防污秽及宽温湿度设计，保障在恶劣环境中持续稳定运行

4、标准化生产：严格遵循国家标准，产品性能与安全性。

ZGS13-H 组合式变压器（光伏美变）产品特点：

1、高度集成：变压器、开关设备及保护元件均集成于油箱内，结构紧凑，减少外部连接

，提升可靠性。

2、环境适应性强：可在海拔≤5000米、环境温度-40℃至+40℃、高湿度（日平均≤95

%）、强风速（≤45m/s）及高污秽等级（IV级）条件下稳定运行。

3、安全可靠：全绝缘设计及内置熔断器提供过载与短路保护，符合多项国家及行业标准

（如GB 1094、JB/T 10217等）。

4、维护简便：模块化设计简化了日常检查与维护流程，降低长期运营成本。

ZGS13-H 组合式变压器（光伏美变）产品应用：

ZGS13-H 组合式变压器主要应用于：

1、光伏发电站、风电场等新能源电力升压与配送；

2、工业园区、城市配网、高层建筑及商业中心的电力供应；

3、其他需要紧凑型、高可靠性变压器的场合。

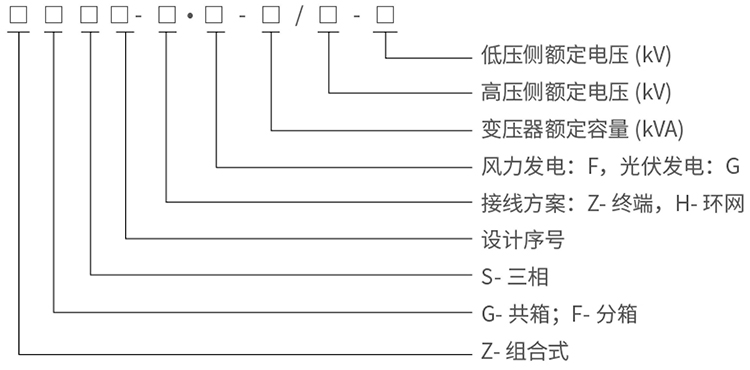

ZGS13-H 组合式变压器（光伏美变）型号说明：

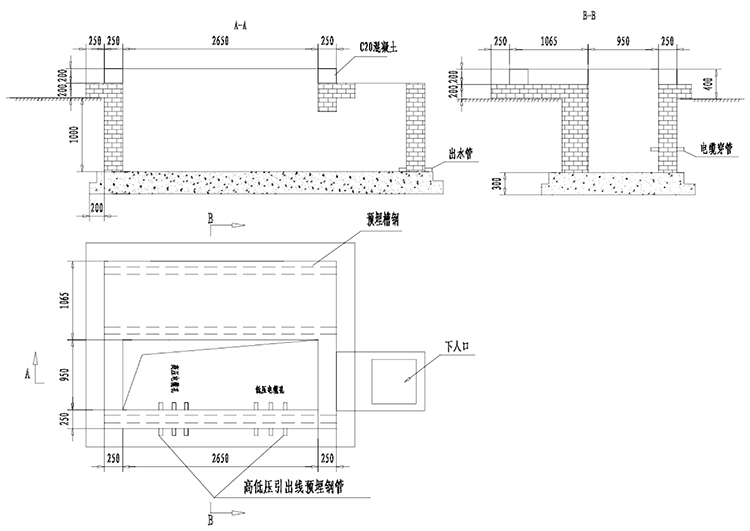

ZGS13-H 组合式变压器（光伏美变）安装基础图：


ZGS13-H 组合式变压器（光伏美变）技术参数：

额定容量 (kVA)	电压组合			联结组标号	空载损耗	负载损耗	空载电流 (%)	短路阻抗 %s
额定容量 (kVA)	高压	低压	分接范围	联结组标号	空载损耗	负载损耗	空载电流 (%)	短路阻抗 %s
630	35 36 36.75 37 38.5	0.4 0.5 0.54 0.6 0.63 0.69 0.8 0.95 1.14	±2×2.5%	Dy11 [光伏] Yd11 [光伏] Dyn1l [风电] Dy11y11 [光伏] Yd1ld11 [光伏]	830	7860	0.65	6.5
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.60
1600					1690	16600	0.60
2000					1990	19700	0.55
2200					2145	21080	0.55
2500					2360	23200	0.55
2750					2535	25000	0.55
2800					2570	25260	0.55
2900					2650	26000	0.55
3150					2810	28800	0.55
3300					2910	29825	0.50	7.0
3400					2976	30500	0.50
3500					3041	31170	0.50
3600					3106	31835	0.50
