一、为什么选择GLC1系列交流接触器-B级？

GLC1-B级交流接触器精准适配中低端实用型控制需求，以高性价比为核心优势，材质与生产工艺均符合行业规范，可搭配多种

专用附件实现远距离控制、电机频繁启动等核心功能。产品附件齐全、选型便捷，安装与维护流程简单，能高效满足多数常规电气

控制场景及电磁起动器的组成需求。

1. 认证齐全，合规可靠：

严格符合IEC 60947-1、IEC 60947-4-1、GB/T 14048.1、GB/T 14048.4国内双重标准，持有CCC、CE权威认证，契合电气安

全规范，可直接投入各类常规控制场景安全使用。

2. 适配性广，规格齐全：

覆盖9A、12A、18A至95A共10个全系列电流规格，线圈电压支持AC 24V/36V/110V/220V/380V及DC 24V/110V/220V，其

中220V、380V为工业及民用常用规格，可精准匹配不同控制回路需求，适配多数规格电气控制柜安装使用。

3. 材质达标，稳定性强：

外壳采用合格阻燃材质，通过专业灼热丝测试，烧红烫棒接触远离后，20秒内塑料粒子无滴落，阻燃性能达标；铁芯尺寸精度

均匀，机械寿命符合行业标准，运行过程稳定可靠，减少故障发生率。

4. 附件丰富，选型便捷：

可灵活搭配FG透明防尘盖、F1顶辅助触头、FC1侧辅助触头等多种专用附件，可根据需求组成电磁起动器，满足远距离控制、

延时控制等多样化场景扩展需求，选型灵活，适配各类电气控制系统的搭建。

5. 环境适应性强：

防护等级达IP20，可有效防尘防异物侵入；工作环境温度范围覆盖-40~+60℃，无降容海拔可达2000m，能稳定适应多数常规

工业及民用环境，适配性广泛。

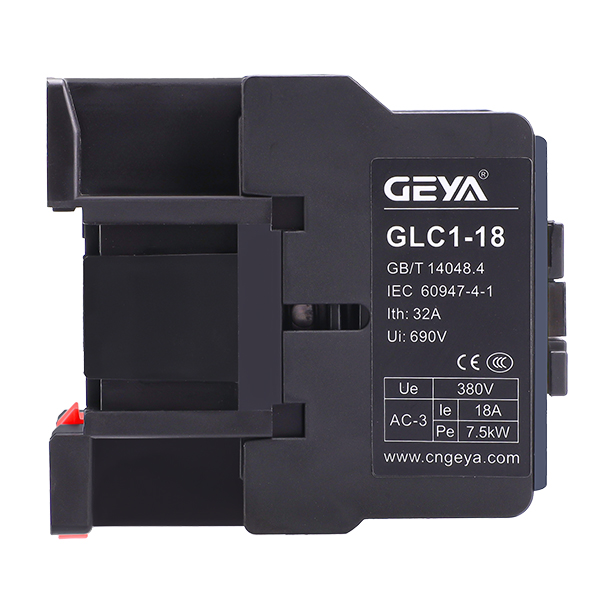

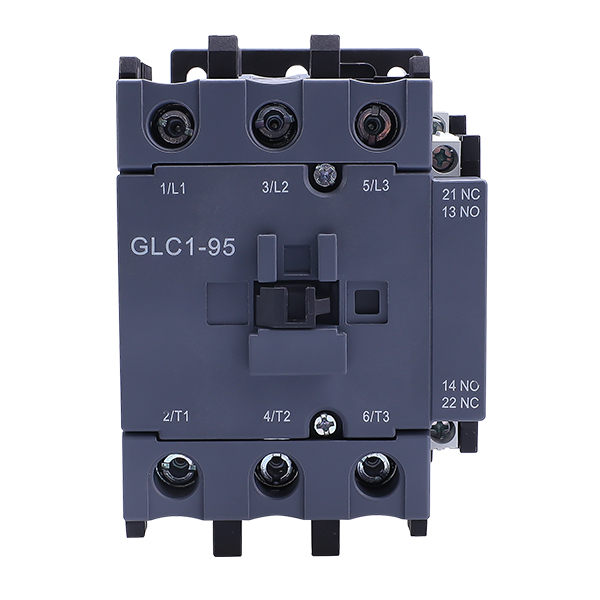

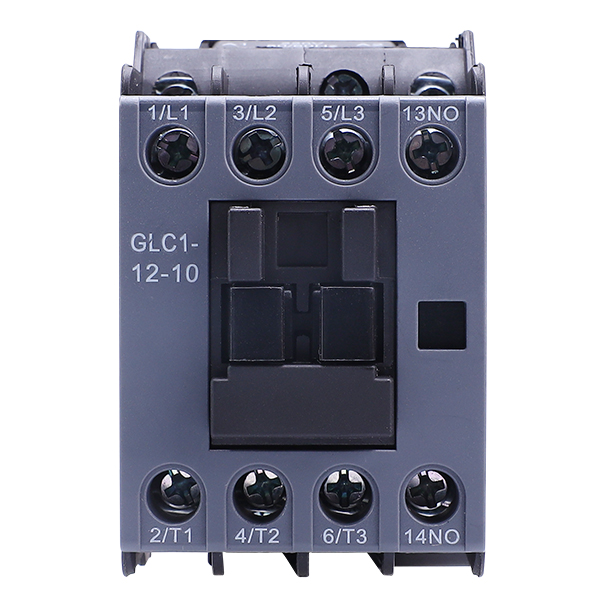

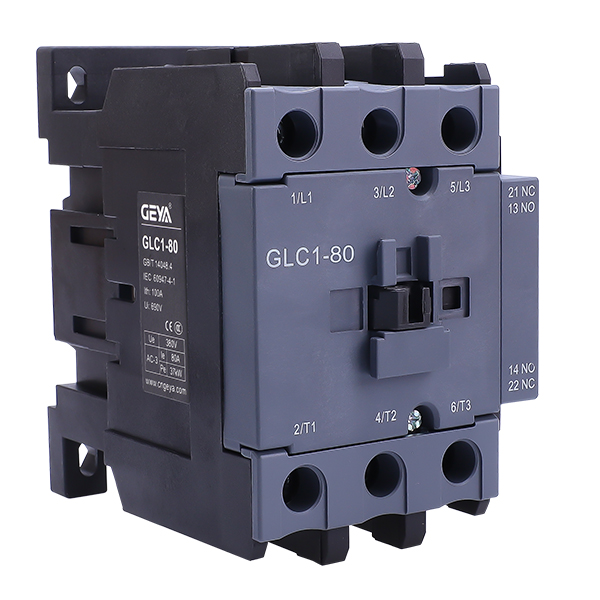

二、GLC1系列交流接触器-B级的特点

1. 外观设计合理：

采用一体式盖板及插芯封闭式设计，产品结构精致规整，灰色外壳辨识度高，适配各类电气控制柜安装，可有效节省柜内空间，

兼顾使用实用性与外观规整度。

2. 触点性能稳定：

触点含银量符合标准要求，09-18规格接触板采用铁件材质，主触点与辅助触点配合精准，接通与分断动作可靠，可稳定实现电

路远距离控制与频繁通断，符合行业标准规范。

3. 接线便捷：

支持软线、硬线两种接线方式，带或不带接线端子均可灵活适配，配备清晰的接线标识，安装与接线操作简便，紧固扭矩符合行

业规范，可提升安装效率。

4. 能耗合理：

交流控制电路起动与吸持功耗控制适中，热损耗处于合理范围，契合绿色节能使用需求，长期运行可有效减少电能浪费，适配工

业自动化控制等长期运行场景。

5. 操作可靠：

操作频率可达每小时3600次（环境温度≤40℃），动作时间稳定，闭合与断开响应及时，可高效满足电机频繁启动、电路频繁

通断的使用需求，适配工业自动化控制等高频操作场景。

三、GLC1系列交流接触器-B级的应用

1. 工业机械设备控制：

广泛适用于中小型机床、风机、水泵等工业设备的电路接通与分断，可稳定实现设备远距离控制与频繁启动，适配工业自动化控

制场景，是工业控制中的常用核心元件。

2. 民用电气控制：

可用于楼宇照明、小型空调机组、配电箱等民用电气场景，作为核心控制元件，精准保障电路正常通断，适配民用电气系统的日

常运行需求。

3. 辅助控制回路：

可搭配热继电器、延时头等专用附件，组成电磁起动器或延时控制回路，有效保护可能发生操作过负荷的电路，实现电机过载保

护与远距离控制双重功能。

4. 常规电力控制场景：

适配电压380V及以下的常规电力控制回路，可广泛应用于工厂、商铺、住宅等各类场所的电气系统控制，适配电气控制柜安

装，满足日常电路通断的核心需求。

5. 低海拔常规环境应用：

在海拔2000m及以下、污染等级3的环境中可稳定运行，无需额外调试，适配多数非恶劣环境的电气控制需求，适用场景广泛。

四、GLC1系列交流接触器-B级的选型

GL

C

1

-

09

10

24V

Z

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企业代号

(2).交流接触器

(3).设计序号

(4).额定电流：09A/12A/18A/25A/32A/40A/50A/65A/80A/95A

(5).触头型式：10:1NO；01:1NC；11:1NO1NC；003:主触头3NC(32A)

(6).线圈电压：AC:24V/36V/110V/220V/380V；DC:24/110/220V

(7).直流操作

电动机功率Pe (AC3,380V)	额定工作电流	主触头		辅助触头		基本型号	重量
kW	A	常开	常闭	常开	常闭	基本型号	kg
4	9	3	一	1	一	GLC10910*	0.333
4	9	3	一	一	1	GLC10901*	0.335
5.5	12	3	一	1	一	GLC11210*	0.333
5.5	12	3	一	一	1	GLC11201*	0.335
7.5	18	3	一	1	一	GLC11810*	0.350
7.5	18	3	一	一	1	GLC11801*	0.352
11	25	3	一	1	一	GLC12510*	0.526
11	25	3	一	一	1	GLC12501*	0.529
15	32	3	一	1	一	GLC13210*	0.536
		3	一	一	1	GLC13201*	0.538
		一	3	1	一	GLC132003*	0.505
18.5	40	3	一	1	1	GLC14011*	1.337
22	50	3	一	1	1	GLC15011*	1.339
30	65	3	一	1	1	GLC16511*	1.340
37	80	3	一	1	1	GLC18011*	1.355
45	95	3	一	1	1	GLC19511*	1.355

五、GLC1系列交流接触器-B级的主要参数

接触器型号

GLC1

-09

GLC1

-12

GLC1

-18

GLC1

-25

GLC1

-32

GLC1

-40

GLC1

-50

GLC1

-65

GLC1

-80

GLC1

-95

额定工作

电流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

额定工作电压(Ue)

380V

规格

3

额定工作

功率(Pe)

AC-3

220V

kW

2.2

3

4

5.5

7.5

11

15

18.5

22

25

380V

kW

4

5.5

7.5

11

15

18.5

22

30

37

45

660V

kW

5.5

7.5

10

15

18.5

30

33

37

45

内置辅助触点模块

接触器内置1个常开或常闭触点

接触器内置1个常开和常闭触点

适用手动-过载继电

A

0.1-10

0.1-13

0.1-18

0.1-24

0.1-32

17-40

17-50

17-65

17-104

工作环境

额定绝缘电压(Ui)

V

690

额定冲击耐

受电压(Uimp)

kV

6

污染等级

3

符合标准

IEC60947-1,60947-4-1,GB/T 14048.1,GB/T 14048.4

产品证书

CCC,CE

防护等级

IP20

环境温度

存储

℃

-60~-80

工作

℃

IP20

允许用

于在Us

下工作

℃

-40~+60

工作海拔

无降容

m

2000

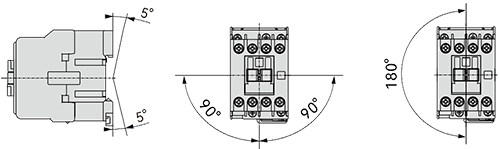

工作位置

安装类别

为Ⅲ类

无降容

允许与正常垂直安装面成5°


阻燃性能

符合GB/T

5169.11

标准

℃

外壳VO等级

主回路接线

软线

1根导线

mm²

1.….4

1...4

1.5.…10

25..25

4..50

4...50

不带接线端子

2根导线

mm²

1.….4

1...4

1.5.…6

1.5..6

25.…16

25..16

25.…16

4.….25

4..25

软线

1根导线

mm²

1.….4

1..6

25..25

4...50

带接线端子

2根导线

mm²

1.….2.5

1...2.5

1...4

25.…10

25..10

25.….10

4...16

4..16

硬线

1根导线

mm²

1.….4

1.5.…6

1.5...6

25..25

4...50

不带接线端子

2根导线

mm²

1.….4

1.5.…6

1.5...6

25.…16

25..16

25.…16

4...25

4.…25

工具

十字螺丝刀

PH2

一

平口一字螺丝刀

Ø6

Ø8

⊗8

Ø8

紧固扭矩

N.m

1.2

1.7

5

9

控制电路连接

软线不带

接线端子

1根导线

mm²

1.….4

1…2.5

1.…4

2根导线

mm²

1.….4

1.…2.5

1.…4

软线带

接线端子

1根导线

mm²

1.….4

1.…2.5

1.…4

1.…2.5

1..2.5

1.…2.5

1…2.5

1.…2.5

2根导线

mm²

1.….2.5

1.…2.5

1..2.5

1.….2.5

1...2.5

1….2.5

硬线不带

接线端子

1根导线

mm²

1.….4

1.…4

1.…2.5

1.….4

1.…4

.…4

1.…4

2根导线

mm²

1.….4

1.…2.5

1.….4

.…4

1.….4

工具

十字螺丝刀

PH2

Ph2

PH2

平口一字螺丝刀

Ø6

⊗6

Ø6

紧固扭矩

N.m

1.2

主触点特性

额定工作

电流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

额定工作电压(Ue)

V

380

频率范围

工作电流下

Hz

50

约定发热电流

(Ith)

θ≤40℃

A

20

32

40

50

60

80

100

额定接通能力

(380V)

符合IEC60947

GB14048标准

10×le(AC-3使用类别);12×le(AC-4使用类别)

额定分断能力

(380V)

符合IEC60947

GB14048标准

8×le(AC-3使用类别);10×le(AC-4使用类别)

短时耐受电流

10s

A

105

144

200

260

320

400

520

640

800

通过熔断

器保护

没有热过

载继电器

熔丝gG

1型

A

20

25

32

63

80

100

160

200

2型

A

10

20

25

63

80

100

125

160

电寿命(380V)

AC-3

万次

110

90

65

AC-4

万次

5

4

3

2.5

2

1.5

交流控制电路特性

额定控制

电路电压

(Us)

50Hz

V

24、36、110、220、380

DC

V

24、110、220

额定控

制限额

吸合

V

85%~110%Us

释放

V

AC 20%~70%Us;DC 10%~70%Us

平均功耗

50Hz起动

CosØ=0.75

VA

50~70

80~110

160~220

50Hz吸持

CosØ=0.3

VA

6~8.9

9~12

20~35

热损耗

50Hz

W

3~4

6~10

动作时间

闭合“C”

ms

12~25

20~26

打开"O”

ms

5~20

6~15

机械寿命

万次

1200

1000

900

650

操作频率

每小时操作次数

(≤40℃)

3600

接触器自带辅助触头特性

触头规格

1个常开或1个常闭

1个常开和1个常闭

额定工作

电流(le)

AC-15

DC-13

A

AC:0.95/DC:0.15

额定工

作电压

AC-15

DC-13

V

AC:380V/DC:220

约定发热电流(Ith)

A

10

额定绝缘电压(Ui)

V

690

额定冲击耐

受电压(Uimp)

kV

6

短路保护

A

10

额定接通能力

A

AC:140,DC:220

绝缘电阻

MΩ

>10

六、GLC1系列交流接触器-B级的接线


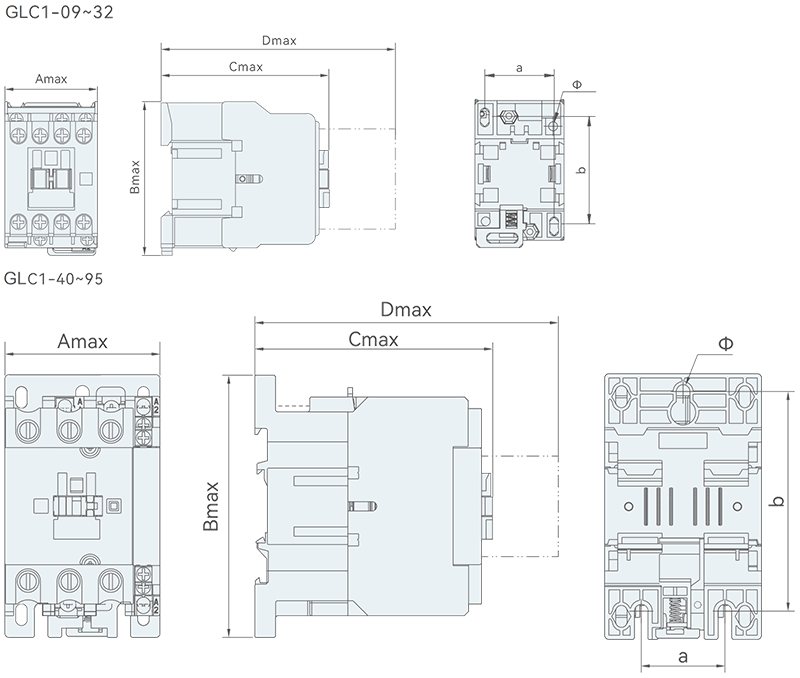

七、GLC1系列交流接触器-B级的尺寸



产品型号规格	Amax	Bmax	Cmax	Dmax	a	b	Ф
GLC1-09、12	47	76	82	120.5	35±0.5	50±0.5/60±0.6
GLC1-09、12Z	47	76	116	154.5	35±0.5	50±0.5/60±0.6
GLC1-18	47	76	87	125.5	35±0.5	50±0.5/60±0.6
GLC1-18Z	47	76	122	160.5	35±0.5	50±0.5/60±0.6
GLC1-25	58	86	96	134.5	40±0.5	50±0.5/60±0.6
GLC1-25Z	58	86	131	169.5	40±0.5	50±0.5/60±0.6
GLC1-32	58	86	101	139.5	40±0.5	50±0.5/60±0.6
GLC1-32Z	58	86	138	176.5	40±0.5	50±0.5/60±0.6
GLC1-40、50、65	79	128	116	154.5	40±0.5	100±0.7/110±0.7
GLC1-40Z、50Z、65Z	79	128	172	210.5	40±0.5	100±0.7/110±0.7
GLC1-80、95	87	128	127	165.5	40±0.5	100±0.7/110±0.7
GLC1-80Z、95Z	87	128	183	221.5	40±0.5	100±0.7/110±0.7

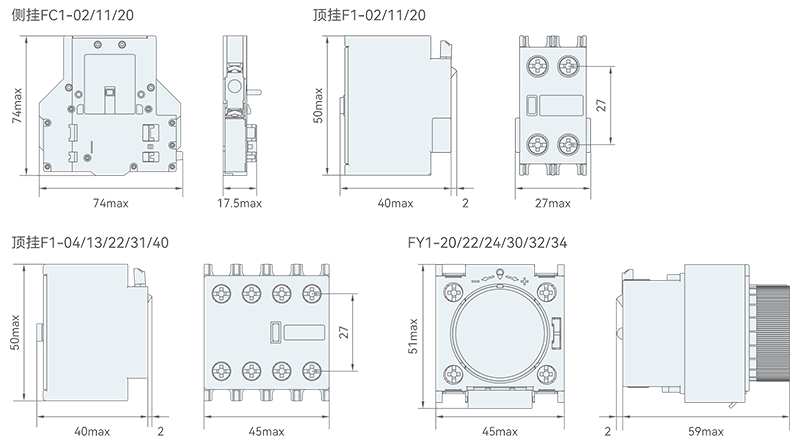

七、GLC1系列交流接触器-B级的辅助触头

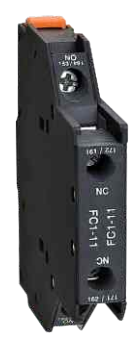

触头类型			FC1侧挂捕助触头	F1顶挂捕助触头	Fv1空气延时头

附加
工作环境
额定绝缘电压(Ui)		V	690
额定冲击耐受电压(Uimp)		kv	6
符合标准			IEC 60947-5-1,GB/T 14048.5
产品证书			CCC
防护等级			IP20
环境温度	存储	℃	-60~-80
	工作	℃	-5~+40
	允许用于在 Us下工作	℃	-40~+60
工作海拔	无降容	m	2000
配线	十字螺丝刀PH2	mm²	低：1x1 低：2x2.5
	⊗6软线或硬线带或不带接线端	mm²	低：1×1 低：2x2.5
触头规格
额定工作电流(le)	AC-15/DC-13	A	AC:0.95*DC:0.15
额定工作电压	AC-15/DC-13	V	AC:380V/DC:220
约定发热电流(Ith)		A	10
额定绝缘电压(Ui)	符合IEC60947 GB14048标准	V	690
额定冲击耐受电压(Uimp)	符合IEC60947 GB14048标准	kV	6
短路保护	gG熔丝	A	10
额定接通能力	符合IEC60947 GB14048标准	A	AC:140,DC:220
绝缘电阻		M	>10
