一、项目背景

尼日利亚地处非洲西部，光照资源丰富，具备发展光伏产业的天然优势。近年来，尼日利亚逐步加大对清洁能源的投入，光伏项目已成为当地优化能源结构

的重要方向。本次项目以高效利用太阳能资源为核心目标，搭建规模化光伏组件阵列，通过光伏汇流箱将若干光伏组件串联形成的光伏串列进行并联汇流，经

保护、配电处理后接入直流配电柜与逆变器，终实现电能逆变输出与并网使用。

二、项目介绍

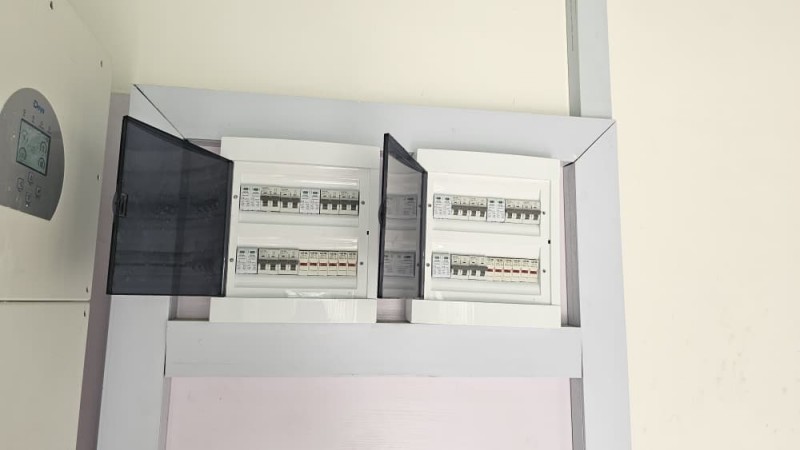

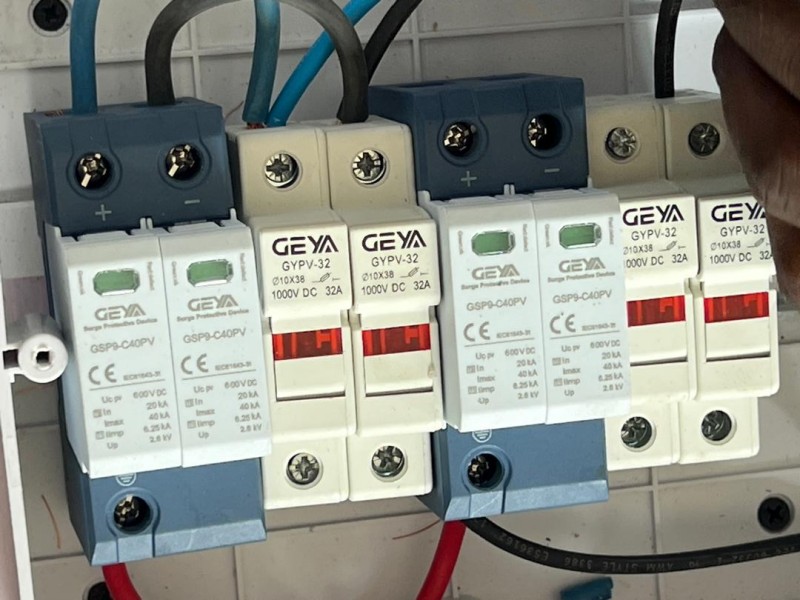

本次尼日利亚光伏项目聚焦光伏清洁能源的高效利用与稳定输出，核心组件为采用格亚电气四款专用产品组装而成的光伏汇流箱。该汇流箱作为光伏系统连

接光伏组件与逆变器的关键枢纽，承担汇流、保护、配电核心职能，整合了GSP9-C40PV光伏浪涌保护器、GYPV-32熔断器、GYM9H-125DC直流小型断路器

及GBST-A型防水配电箱四大核心产品，充分适配尼日利亚当地气候环境与项目运行需求，为项目安全、长效运行提供支撑，助力当地清洁能源产业规范化发展。

结合尼日利亚部分地区高温、多雨、雷电频发的气候特点，以及光伏项目户外长期运行的使用场景，本次项目专门选用格亚电气针对性研发的光伏专用产品，

组装而成的光伏汇流箱兼具防护性、稳定性与适配性，可有效解决光伏系统运行中的过流、过压、雷击、防水等核心问题，保障项目长期稳定运行，为当地提

供可靠的清洁电力供应。

三、核心产品深度解析

本次组装光伏汇流箱所选用的四款格亚产品，均围绕项目实际运维需求、当地气候特点设计，既承担着关键的保护与承载职能，又具备贴合场景的核心亮

点，具体解析如下：

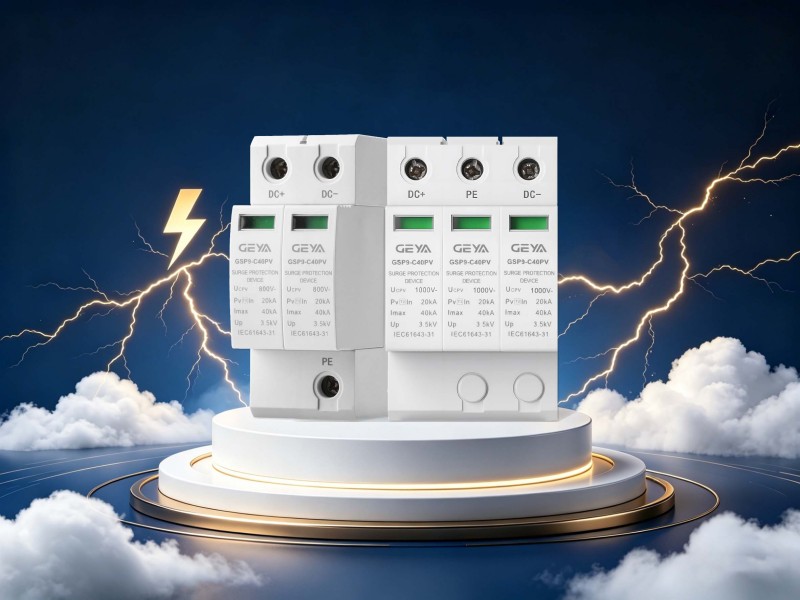

（一）GSP9-C40PV 光伏浪涌保护器

功能作用：

•防雷保护：核心承担光伏直流系统的防雷保护职责，安装于汇流箱内部，可精准应对尼日利亚雷电频发的地域特点，快速释放、抑制感应雷击或电网波动

引发的过流、过电压，避免浪涌损坏汇流箱及后端光伏组件、逆变器等核心设备。

•响应速度快（仅25ns）：能快速泄放浪涌能量，将电压限制在安全范围，有效降低雷击导致的设备故障、停机风险，减少运维成本与经济损失，保障光伏

系统连续稳定发电。

•易维耐用：无需复杂调试，安装后即可稳定发挥防护作用，适配户外长期运行场景，降低运维人员的操作难度。

产品亮点：

•适配性强：专为T2类光伏直流系统设计，支持600VDC、1000VDC、1500VDC、2000VDC多种持续运行电压，U型、Y型两种结构可灵活适配不同汇流

箱安装需求，无需额外调整安装空间。

•安全有保障：采用高能量压敏电阻片，搭配特有的脱扣绝缘隔离技术，失效脱扣时可及时切断电弧，避免二次故障，符合GB/T 18802.31-2016等多项国

内外标准，具备CE认证，采购合规性强。

•安装便捷：采用35mm轨道安装（符合EN60715标准），螺钉端子支持6-25mm²电缆接入，端子螺丝扭矩规范，插线长度合理，现场安装、布线高效，

适配项目现场施工节奏。

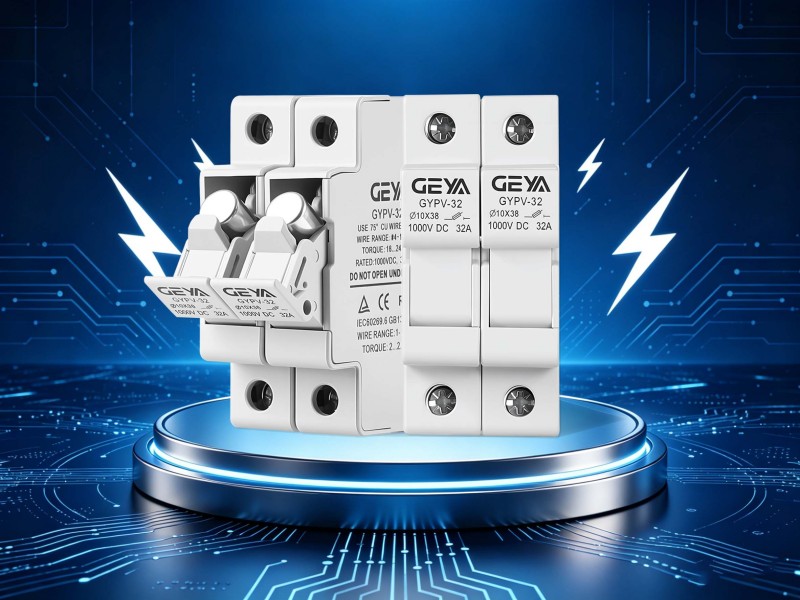

（二）GYPV-32 熔断器

功能作用：

•光伏专护：作为光伏汇流箱的短路、过载保护核心部件，使用类别为gPV，精准适配光伏直流系统运行特性，可快速熔断故障线路，防止故障扩大，保

护汇流箱内部组件及后端光伏设备安全。

•高效节能：低功率损耗设计，可减少电能浪费，提升光伏系统发电效率，贴合项目节能需求，同时降低长期运行的电费损耗。

•快换稳发：故障响应迅速，无需复杂运维操作，出现异常时可快速替换，减少停机时间，保障项目发电连续性。

产品亮点：

•专用性强：额定电压1000V DC、额定电流32A，10×38mm尺寸精准适配汇流箱安装空间，无需额外调整箱体结构，采购时可直接匹配汇流箱规格，

降低选型难度。

•分断性能可靠：分断能力达20kA，时间常数1-3ms，可快速响应短路故障，保护效果稳定，避免因故障导致的设备损坏与经济损失。

•合规且易维护：符合UL4248-19、IEC60269等标准，具备CE、RoHS认证，采购合规；物理尺寸小巧，无机械故障，维修替换便捷，可降低后期运维

人力与物料成本。

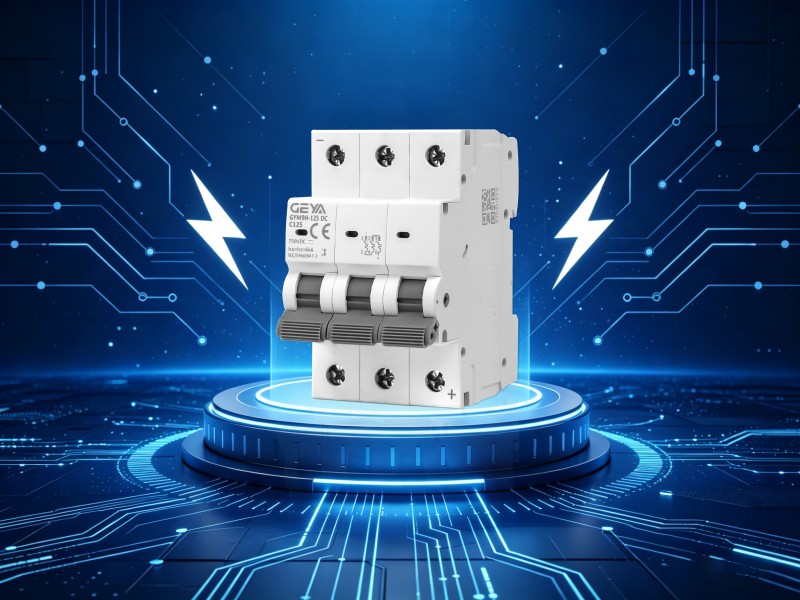

（三）GYM9H-125DC 直流小型断路器

功能作用：

•强断安控：承担光伏汇流后的电路控制与异常保护职能，可有效切断直流电路中的短路电流，额定限短路分断能力与额定运行短路分断能力均达

6000A，保障电路运行安全。

•智显易检：具备触点位置指示功能，运维人员可快速判断电路运行状态，方便故障排查与日常巡检，提升运维效率，减少巡检时间。

•宽温稳护：支持温度补偿功能，可适配尼日利亚不同区域的温度差异，在-20℃至60℃环境下稳定工作，避免因温度变化导致的保护失效。

产品亮点：

•选型灵活：额定电流覆盖63A、80A、100A、125A，数支持1P、2P、3P、4P，B型、C型、D型多种脱扣曲线，可根据汇流箱配电需求精准选型，

无需额外定制。

•稳定性强：机械寿命达10000次，额定冲击耐受电压4kV，抗冲击能力优异，接线能力达35mm²，适配光伏汇流箱长期运行的接线需求，减少设备更

换频率。

•适配户外场景：温度补偿功能贴合尼日利亚气候特点，无需额外加装温控设备，降低项目投入成本，同时提升设备运行稳定性。

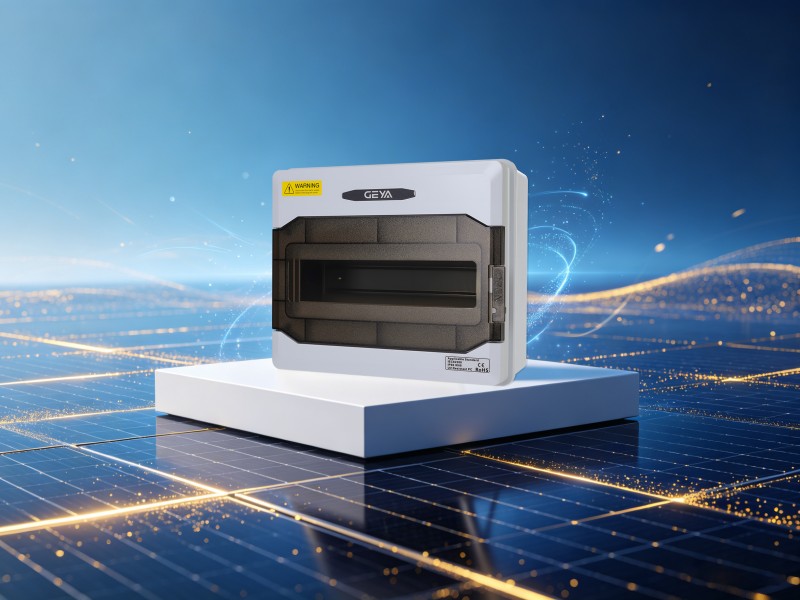

（四）GBST-A型防水配电箱

功能作用：

•严防护箱：作为四款核心产品的承载与防护载体，为汇流箱内部组件提供安全、稳定的安装环境，防护等级达IP66，可有效抵御尼日利亚多雨、多尘

的户外环境，防止雨水、灰尘进入箱内损坏组件。

•耐腐阻燃：箱体材质具备阻燃、耐腐蚀特性，可应对户外高温环境，降低火灾风险，保障汇流箱整体运行安全，为内部组件筑牢防护屏障。

•适配易装：多种规格可灵活适配不同规模的光伏项目，内部结构合理，便于组件安装、布线与后期运维，提升现场施工与巡检效率。

产品亮点：

•防护性能适配户外场景：IP66防水防尘等级，PC+合金料材质兼具阻燃、耐腐蚀、抗紫外线特性，适配尼日利亚户外长期使用，延长设备使用寿命，

减少更换成本。

•规格选型便捷：4P、6P、9P、12P等多种规格，厚度均为105mm，可根据汇流箱组件数量精准选型，采购时无需额外调整，降低选型难度。

•运维与包装便捷：箱体标签规范，二维码可快速查询物料编码，便于运维人员核对物料、排查故障；包装采用牛皮瓦楞纸箱，运输便捷，降低运输

过程中的损坏风险，贴合项目现场施工节奏。

四、总结

本次尼日利亚光伏项目中，格亚电气四款核心产品协同发力，既精准承担了光伏汇流箱的汇流、保护、防护、配电等核心职能，又凭借贴合项目需求与当地

气候特点的产品亮点，为项目安全、长效运行提供了可靠支撑。产品在选型适配、安装运维、合规性等方面均贴合项目的核心关注点，既降低了项目采购与运

维成本，又保障了光伏系统的稳定发电，充分展现了格亚电气产品在光伏领域的专业性与适配性，为当地清洁能源产业的发展注入坚实力量。
