项目总览

在欧洲新能源汽车充电设施领域，充电桩的可靠运行直接关系到用户体验与运营维护成本。针对当前欧洲市场充电桩在遭遇电网波动或偶发性漏电故障时，

因无法自动复位而导致充电中断、需人工到场处理的痛点，格亚电气推出了基于GRD9L-S型重合闸与GYR9NM型剩余电流动作断路器的协同解决方案。该方

案聚焦于充电桩内部配电模块的智能化升级，通过远程通信控制技术，实现对跳闸故障的快速响应与恢复，旨在提升充电桩的可用率，降低运营商的人工维护

成本，为欧洲能源补给网络提供坚实的技术支持。

项目介绍

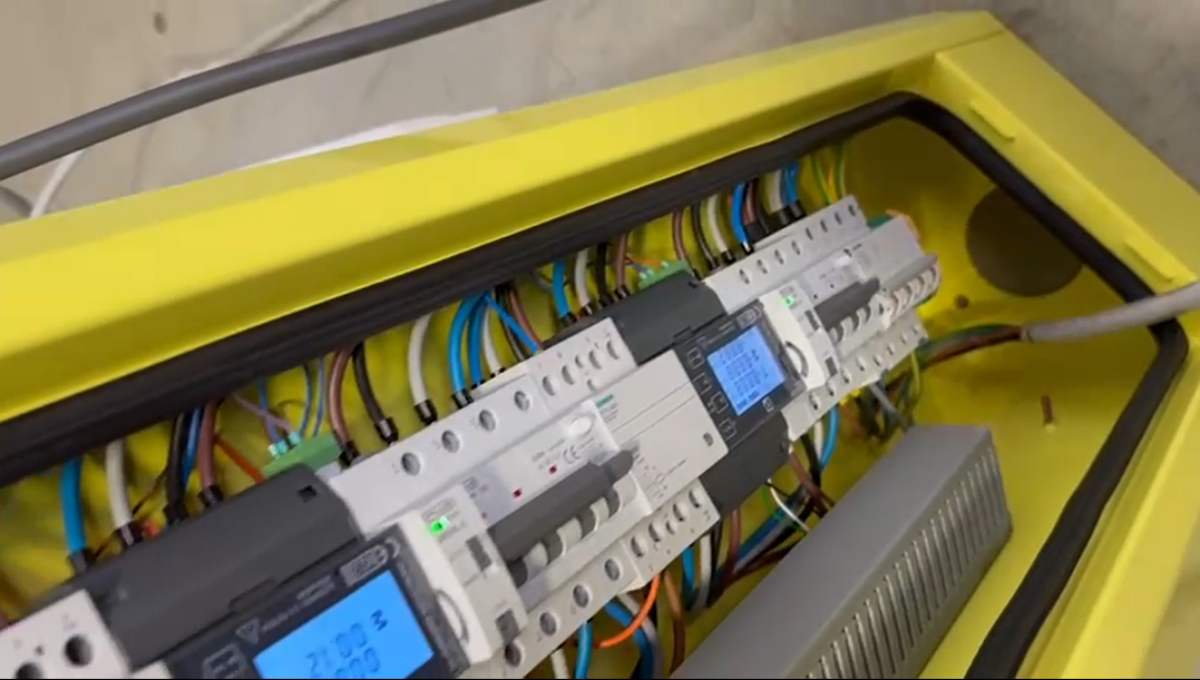

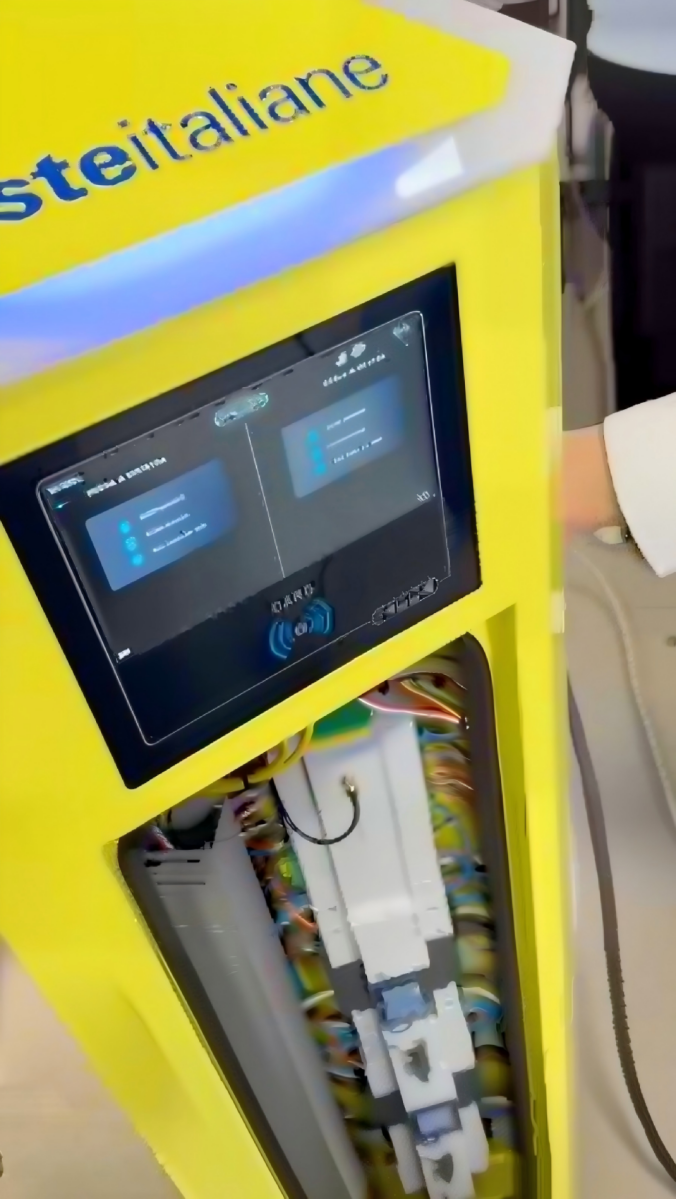

在典型的欧洲交流充电桩应用场景中，GYR9NM型剩余电流动作断路器承担着线路的过载、短路及漏电保护功能。当充电桩内部线路或连接车辆出现偶发

性漏电流超标时，GYR9NM会迅速切断电路以保障人身安全。然而，传统方案在故障排除后需要运维人员手动合闸，对于分布在广阔区域或无人值守的充电

站而言，这会导致设备长时间停摆。

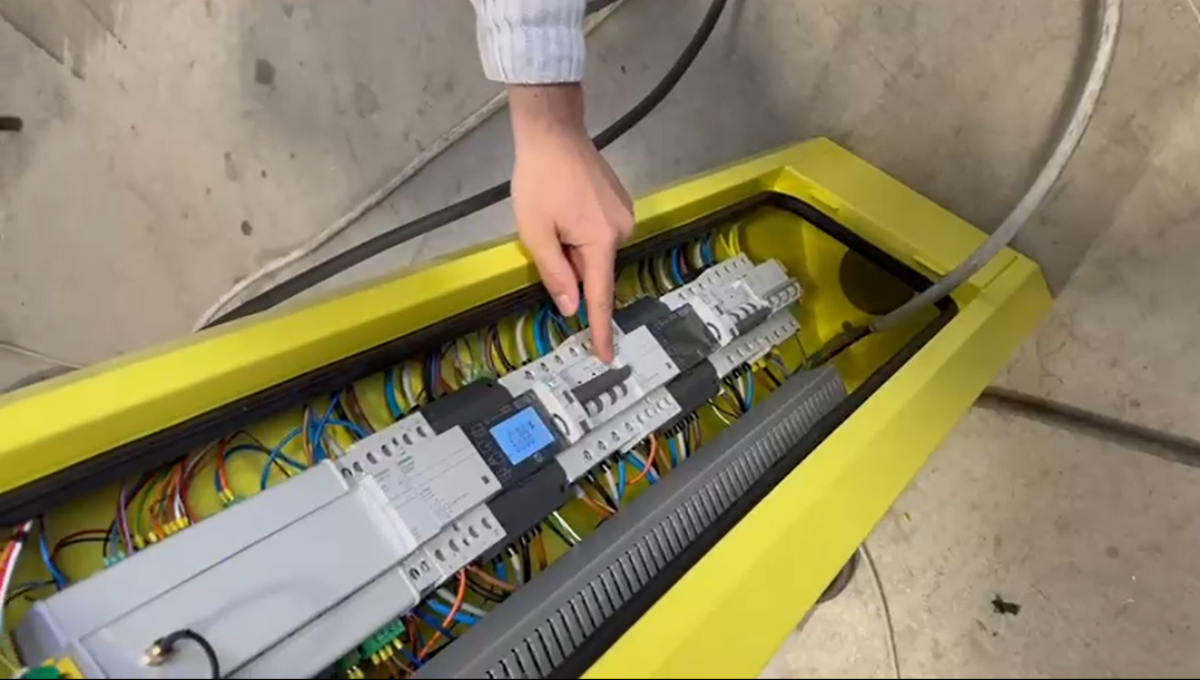

为解决这一问题，项目引入了GRD9L-S型重合闸。该装置与GYR9NM断路器匹配安装，通过RS485通信接口接入充电桩的物联网系统。当充电桩因偶发

性故障跳闸后，运营人员可通过后台管理系统远程下发合闸指令，GRD9L-S接收指令后驱动操作机构完成合闸动作，快速恢复充电桩供电。若故障持续存在，

GRD9L-S保持断开状态并通过通信系统上报故障状态。通过这一远程控制机制，充电桩实现了“远程诊断、远程恢复”的智能化运维，大幅减少人工现场干

预的需求，充电服务的连续性。

产品作用

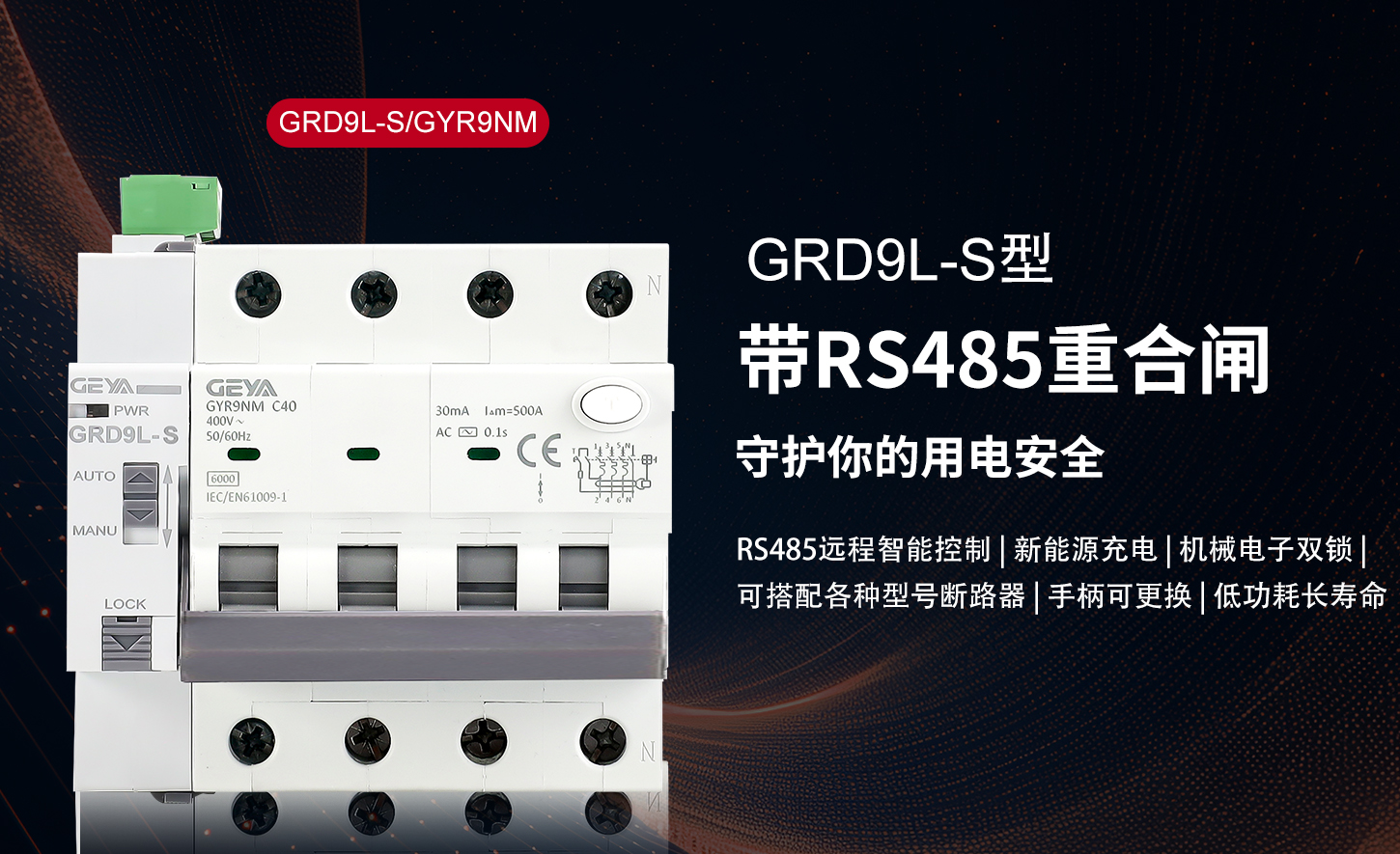

GRD9L-S型自动重合闸：GRD9L-S型重合闸作为项目的执行核心，负责接收来自充电桩主控系统或后台管理平台的远程指令，驱动操作机构对GYR9NM

断路器进行分合闸操作。同时，它通过RS485接口实时上传断路器的分合闸状态与各项参数，使运营人员能够远程掌握设备工况。其内置的手动/自动选择开

关和机械/电子双锁功能，为现场调试和维护提供了安全与灵活性。

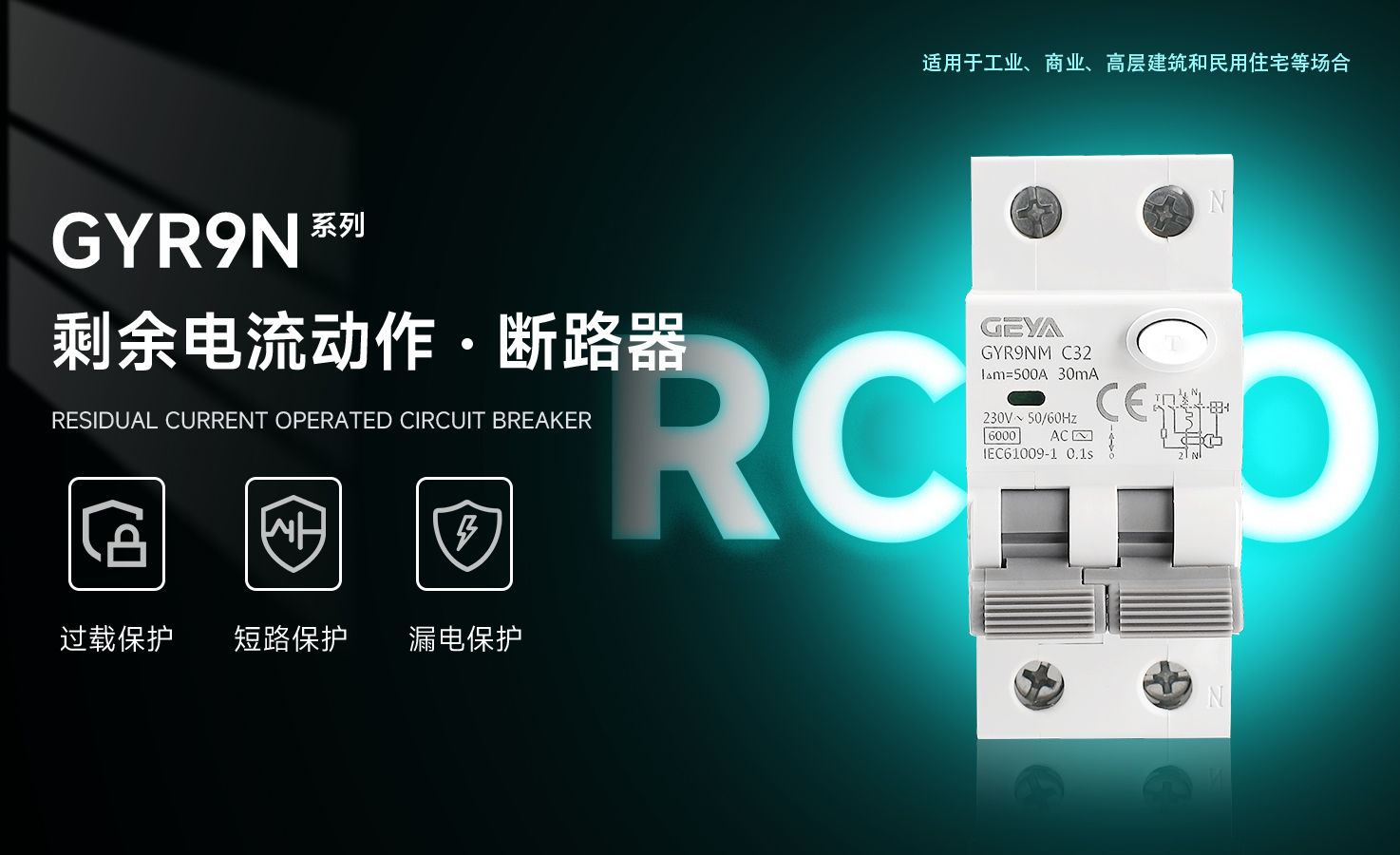

GYR9NM型剩余电流动作断路器：GYR9NM型剩余电流动作断路器作为项目的安全基石，承担着线路的直接保护任务。在充电桩运行过程中，实时监测

线路电流与剩余电流。当发生触电、漏电或过载短路时，迅速切断电源，保障用户人身安全与设备安全。其具备的漏电故障指示功能，能帮助维护人员快速定

位问题根源，与自动重合闸配合形成“保护-反馈-远程恢复”的完整闭环。

产品亮点

GRD9L-S型自动重合闸亮点

1、远程智能化管理：通过内置的RS485接口及MODBUS-RTU通信规约，可轻松集成至充电桩的物联网系统，实现远程监控断路器状态、读取分合闸参数

及远程分合闸控制，满足欧洲市场对设备数字化管理的需求。

2、紧凑化与适配性设计：操作机构宽度仅为18mm，节省充电桩内部宝贵的安装空间。其可更改的手柄设计能够灵活匹配包括GYR9NM在内的多种断路

器/漏保开关，适应不同桩体结构。

3、高安全性保障：具备机械与电子双锁功能，防止在维护或异常状态下发生误操作。红绿双色LED指示灯清晰显示工作状态，便于现场人员快速判断。

4、宽电压与低功耗：支持交直流两用电源输入，待机功耗低（DC Max.1W/AC Max.1VA），符合欧洲严格的能效要求。

GYR9NM型剩余电流动作断路器亮点

1、精准的保护：集漏电、过载、短路保护于一体，适用于额定电压至415V、电流至40A的充电线路。其漏电保护涵盖Type A/AC等多种类型，能够应对

充电过程中可能产生的复杂剩余电流波形，保障用户与设备安全。

2、环保与可视性：符合RoHS 2.0标准，满足欧洲市场对环保材料的准入要求。的漏电故障指示窗设计，即使在线路断开后也能清晰显示跳闸原因，大幅

缩短故障排查时间。

3、高电气寿命与可靠性：拥有4000次的电气寿命与20000次的机械寿命，能够在频繁的通断操作中保持稳定性能，适应充电桩高频次使用的工况。额定

限短路能力达6000A，端故障下的安全分断。
