一、为什么选择GYM7DC系列直流塑壳断路器？

GYM7DC系列直流塑壳断路器严格遵循IEC 60947及GB/T 14048系列标准研发生产，技术成熟、性能稳定，可适配光伏电站、

数据中心等多种复杂直流配电工作环境。产品安装灵活、接线便捷，能精准满足不同场景的直流配电保护需求，兼具实用性与可靠

性，是直流配电箱、直流电源回路的优选保护设备。

1.  标准合规，品质可靠：

产品严格执行IEC 60947-1、IEC 60947-2及GB/T 14048.1、GB/T 14048.2标准，各项性能指标均符合规范要求，可有效规避

线路故障隐患，保障直流配电系统稳定运行，精准契合直流塑壳断路器选型的核心需求。

2.  适配范围广泛：

额定工作电压及绝缘电压均可达DC1500V，额定冲击耐受电压达12kV，额定电流覆盖10A~630A，可满足光伏、储能、工业直

流配电等不同功率场景的使用需求，适配高压直流配电的核心要求。

3.  安装便捷高效：

支持垂直、水平两种安装方式，无需额外配备适配配件，可灵活适配不同安装空间，有效降低安装难度，提升施工效率，减少安

装成本。

4.  环境适应性：

可在多种复杂环境下稳定运行，涵盖不同温湿度、海拔及倾斜角度场景，部分型号具备三防特性，可适配光伏电站、沿海地区等

工况，有效解决直流断路器在恶劣环境下的使用痛点。

5.  接线灵活便捷：

具备无性接线特性，无需区分电源正负，可灵活适配各类接线需求，降低接线失误率，进一步提升接线效率与便捷度。

二、GYM7DC系列直流塑壳断路器的特点

1.  结构设计科学：

采用塑料外壳设计，兼顾优良的绝缘性能与机械强度，可有效隔离导体，保障直流配电使用安全，同时结构设计便于安装与日常

维护，契合直流塑壳断路器便捷运维的核心需求。

2.  温湿度适配性优异：

正常工作温度范围为-25℃~+70℃（船用产品为+45℃），储存温度可达-40℃~+75℃，高温环境下可通过降容方式正常使

用，适配不同气候条件下的使用场景。

3.  高海拔适配性良好：

支持海拔2000m及以下环境正常运行，高海拔场景可根据降容系数调整使用参数，完美适配高原地区的直流配电需求。

4.  环境适配性强：

TH三防型产品符合GB/T2423.4、GB/T2423.18标准，可耐受潮湿空气、盐雾、油雾、霉菌的侵蚀，能稳定适配各类恶劣工作环

境。

5.  运行稳定性高：

可在±22.5°倾斜度、无爆炸危险、无雨雪侵袭的环境中稳定运行，无需频繁维护，有效降低后期运维成本，提升使用性价比。

三、GYM7DC系列直流塑壳断路器的应用

1.  工业直流配电场景：

广泛应用于工业生产中的直流供电回路，为生产线、直流电机等设备提供过载、短路保护，保障生产设备持续稳定运行，适配工

业直流断路器的核心应用场景。

2.  船用直流系统：

专门适配船用工况，可在+45℃以下的船用环境中稳定运行，为船舶直流电路提供可靠保护，符合船用设备的使用标准与要求。

3.  光伏/高海拔直流配电场景：

适配海拔2000m及以下的高原地区，如高原光伏电站、高原通信基站等直流配电系统，通过降容调整可实现稳定运行，契合光

伏直流断路器的热门应用需求。

4.  潮湿/盐雾环境场景：

TH三防型产品可广泛应用于潮湿、盐雾、油雾等恶劣环境，如沿海地区、潮湿车间等场景的直流配电保护，保障电路安全运行。

5.  通用直流配电场景：

广泛应用于各类直流配电箱、直流电源回路，涵盖商业、工业、民用等多个领域，同时适配储能、数据中心等热门场景，作为直

流电路的核心保护设备，可满足多场景直流配电需求。

四、GYM7DC系列直流塑壳断路器的选型

(1).产品型号：DC：光伏专用直流塑壳断路器

(2).壳架等级：250A、400A、630A

(3).操作方式：分断能力

(4).规格：2P

(5).脱扣方式及内部附件：2：仅电磁（瞬时脱扣器）；3：热电磁（复式）

(6).应用：Z：端子罩

(7).额定电流：详见参数表

注：GYM7DC-320及以上壳架有端子罩

五、GYM7DC系列直流塑壳断路器的主要参数

六、GYM7DC系列直流塑壳断路器的降容系数

1、GYM7DC直流塑料外壳式断路器温度变化降容系数表

2、GYM7DC直流塑料外壳式断路器高海拔降容系数表

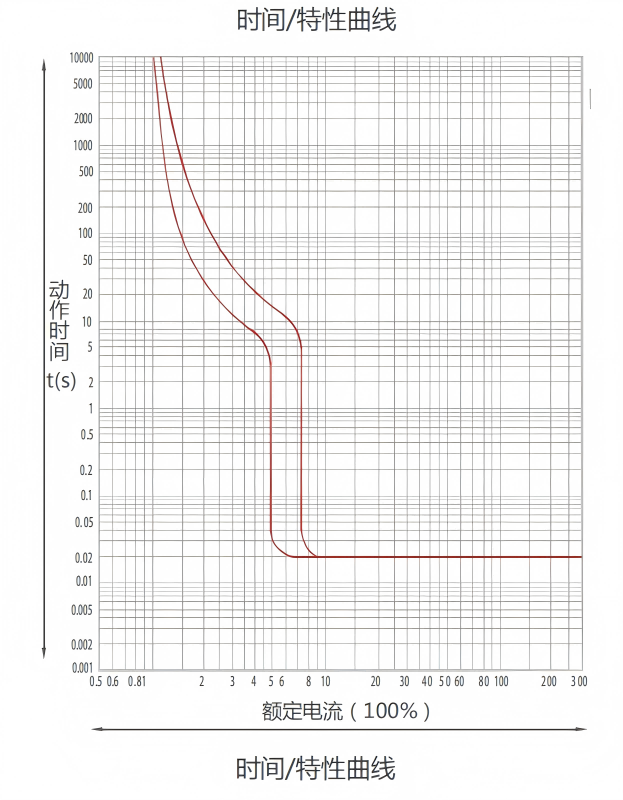

七、GYM7DC系列直流塑壳断路器的特性曲线

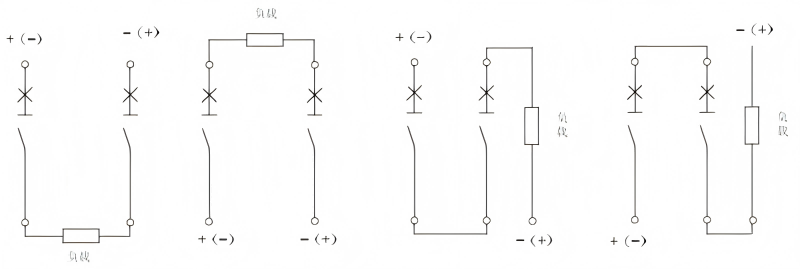

八、GYM7DC系列直流塑壳断路器的接线

九、GYM7DC系列直流塑壳断路器的尺寸

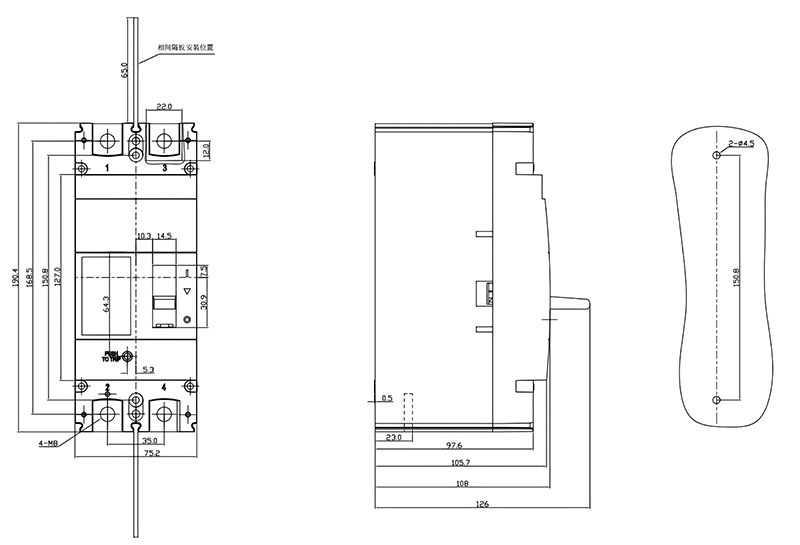

GYM7DC-250

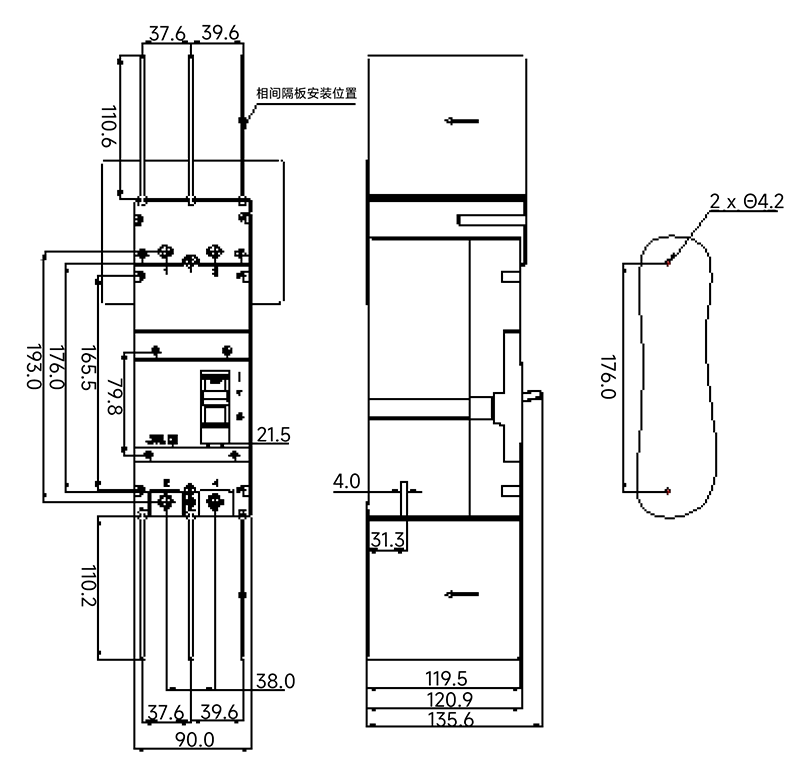

GYM7DC-320

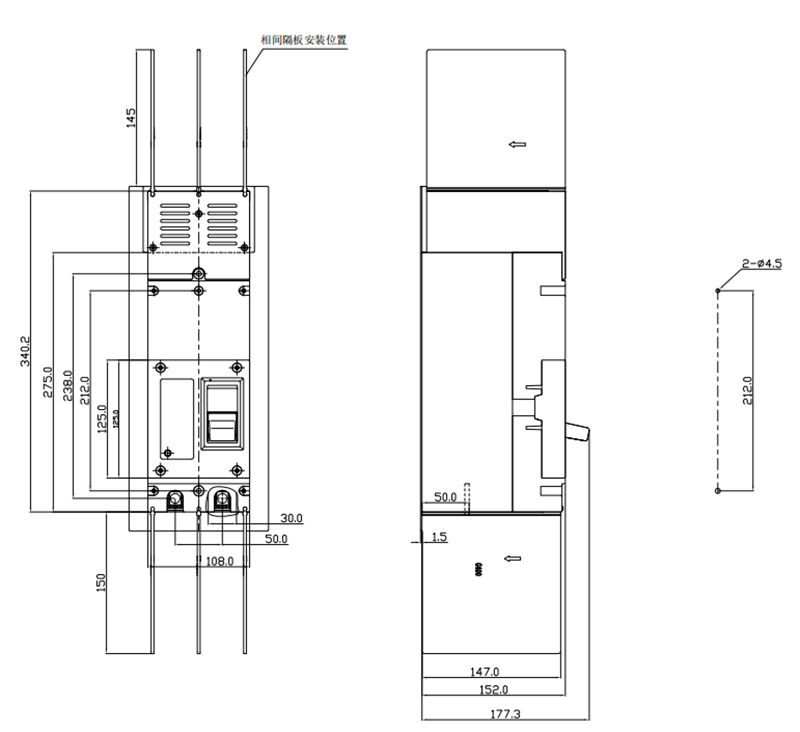

GYM7DC-400、630
