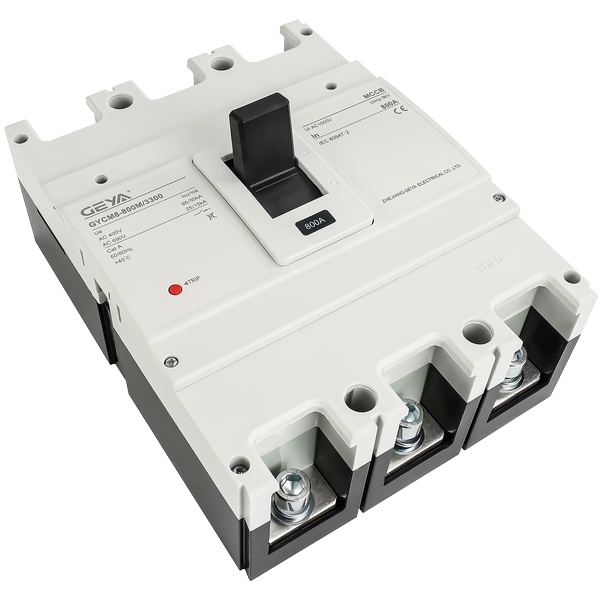

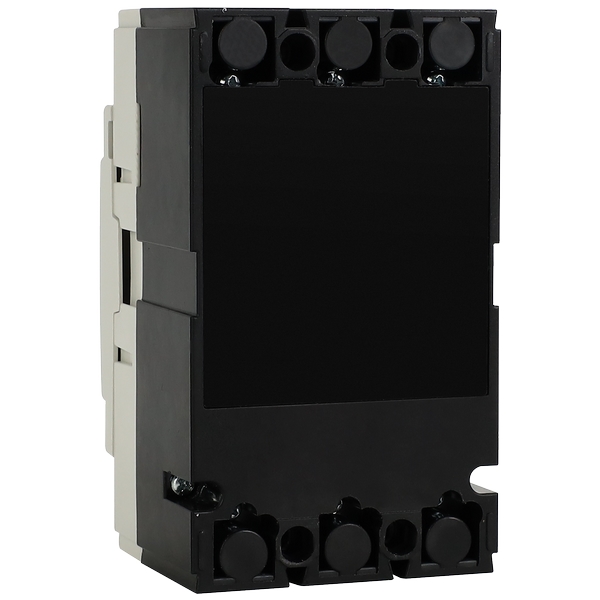

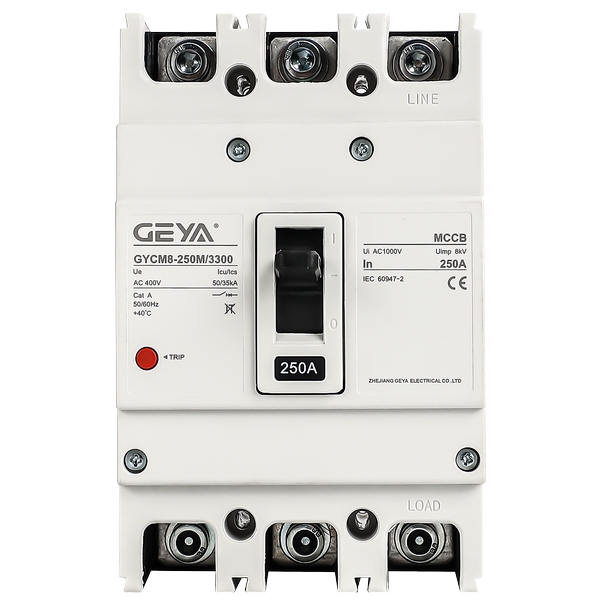

GYCM8系列热磁式塑壳断路器



GYCM8系列塑壳断路器产品特征：

1、‌温升低‌：采用的散热技术，有效降低断路器在工作过程中的温度上升，设备长期

稳定运行，延长使用寿命。

2、‌小体积‌：紧凑的结构设计使得GYCM8型断路器占用空间小，便于安装和维护，适

应各种紧凑的安装环境。

3、‌一体化‌：关键组件高度集成，实现一体化设计，不仅提高了设备的可靠性和稳定性，

还简化了安装和调试过程。

4、‌多把触刀设计‌：采用创新的多把触刀结构，增强了电气连接性能，提高了断路器的

分断能力和过载承受能力。

5、‌热磁式保护功能‌：集成热磁式脱扣器，提供过载和短路双重保护，电路在异常情况

下迅速切断，保障设备和人身安全。

GYCM8系列塑壳断路器产品应用：

GYCM8型热磁塑壳断路器以其出色的性能和可靠的保护功能，成为各种电气系统中的

理想选择，广泛应用于工厂、商业建筑、数据中心等场所，为用户提供安全、高效的电力

保护解决方案。

GYCM8系列塑壳断路器产品快速选用表：

GYCM8-

160

M

P1

/

4

3

产品代号：
GYCM8系列热磁
式塑壳断路器

壳架等级电流可
选代号：
125
160
250
400
630
800
1250
2000

短路分断能力可选
代号：C:基本型
S : 标准型
M:较高分断型
H:高分断型
注：

400、630、
800、1250、
2000A仅有M、H型

操作方式可选代号：
无代号：直接操作
P1:DC3电动操作(市场通用款)
P2:DC6系列电操(上图款)
ZY1:转动手柄(手操中心式-圆形手柄)-(常
规出厂)
ZF1:转动手柄(手操中心式-方形手柄)
ZY2:转动手柄(手操偏心式-圆形手柄)
ZF2:转动手柄(手操偏心式-方形手柄)
Z3:转动手柄(手操一体式)

(仅125、160、250有)
注：
一、二产品仅有直接操作功能
电操电压分为：DC24、DC110V、
DC220V、AC230V、AC400V;
常规生产为AC230V。

数代号：
1 : 一
2 : 二
3 : 三
4 : 四
注：
125有一、二
三、四
160有二(无M、H
)、三、四
250-2000仅有三
、四

脱扣方式可选代
号：
2:仅电磁脱扣器
3:热动+电磁脱
扣器

00	2	2	1	/	P		Z	In=100A
内部附件可选代号：见《GYCM8系列热磁式塑壳断路器内部附件安装明细表》注：125:一产品无内部附件；常规出厂默认是引线型：线长500mm(其余长度需要定制);可以定制端子型；欠压附件仅有端子型	用途代号: 无代号：配电保护用 2:电动机保护用注：≤40A8.5In不动作，500A动作，700A-2000A无电动机保护型	四产品可选代号： A:N不安装过电流脱扣器，且N始终接通 B:N不安装过电流脱扣器，且N与其他三一起合分 C:N安装过电流脱扣器，且N与其他三一起合分 D:N安装过电流脱扣器，且N始终接通	附加功能代号: 无代号:常规产品 V : 低温升款50K VI:低温升款40K		安装接线可选方式代号：无代号：板前接线(固定式) P:联接排(扩展铜排) Z1:板后接线(固定式) Z2Q:插入式板前接线(分体式) Z2H:插入式板后接线(分体式) Z3Q:插入式板前接线(一体式) Z3H:插入式板后接线(一体式) DF:抽出式板前接线 DR:抽出式板后接线 K:接线框式 JK:仅进线端：接线框式 CK:仅出线端：接线框式注：一、二仅有联接排、板后接线125、160、250无抽出式；125无4P插入式(分体式)1250、2000仅有联接排		防护附件代号: 无代号：常规产品 Z:端子罩注：端子罩仅三有；400、630分窄长款、宽长款,默认为宽长款；125、2000暂无	额定电流： 125:10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A 160:16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A 250:100A、125A、160A、180A、200A、225A、250A 400:250A、315A、350A、400A 630:400A、500A、630A 800:500A、630A、700A、800A 1250:800A、1000A、1250A 2000:1000A、1250A、1500A、2000A

GYCM8系列塑壳断路器分断能力明细表：

型号→	GYCM8-125M		GYCM8-125H		GYCM8-160M		GYCM8-160H
电压↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P	36	18	50	50
400V/2P	36	18	50	50			50	35
400V	36	18	50	50	36	18	50	50
690V
型号→	GYCM8-250M		GYCM8-250H		GYCM8-400M		GYCM8-400H
电压↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	35	65	50	50	35	65	65
690V
型号→	GYCM8-630M		GYCM8-630H		GYCM8-800M/1250M		GYCM8-800H/1250H
电压↓	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	35	65	65	50	36	70	50
690V					15	15	15	15
型号→	GYCM8-2000M		GYCM8-2000H
电压↓	Icu	Ics	Icu	Ics
230V/1P
400V/2P
400V	50	50	100	85
690V	20	20	20	20
