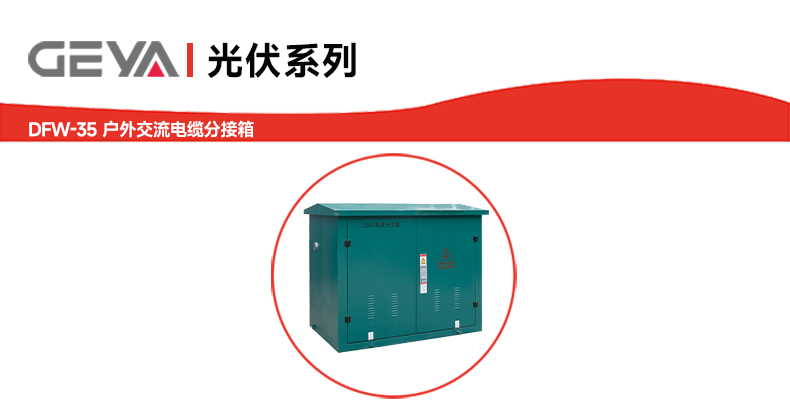

DFW-35户外交流电缆分接箱

DFW-35分接箱在电力配网系统中表现出良好的适用性和可靠性，其设计注重实际工

程需求，结构合理，安装灵活，能够在多种复杂户外环境中稳定运行。该设备广泛用于

城市电网、工业园区、风电及光伏电站等场合，帮助实现电缆网络的模块化、标准化连

接与管理。

DFW-35户外交流电缆分接箱产品优势：

1、结构紧凑：箱体体积小，节省安装空间，适应多种场地条件；

2、接线清晰：电缆排列有序，便于识别和维护；

3、高可靠性：对接套管连接方式稳定，接头性能符合标准；

4、防护性能良好：箱体防护等级达IP43，有效防尘防溅水；

5、环境适应性强：可在-30℃至+40℃的温度范围及高湿环境下正常运行。

DFW-35户外交流电缆分接箱产品特点：

1、双向开门设计，便于安装与维护；

2、对接套管作为母排，机械强度高，电气性能稳定；

3、支持三芯电缆接入，排列合理，无需交叉走线；

4、额定电流630A，额定电压35kV，动稳定电流50kA/0.3s，热稳定电流20kA/3s；

5、具备较高的耐压性能，工频耐压95kV/1min，直流耐压125kV/15min，冲击耐压

185kV。

DFW-35户外交流电缆分接箱产品应用：

DFW-35户外交流电缆分接箱适用于以下场合：

1、城市配电网改造及电缆入地工程；

2、风电、光伏等新能源电站的汇流与输出系统；

3、工矿企业、开发区等区域的电力分配；

4、变电站出线及电缆中间连接点的分接与转接。

DFW-35户外交流电缆分接箱工作条件：

1、环境温度：-30℃ ~ +40℃；

2、风速：34m/s（风压≤700Pa）；

3、湿度：日平均≤95%，月平均≤95%；

4、安装倾斜度不超过3°；

5、周围无腐蚀性、可燃性气体或剧烈振动。

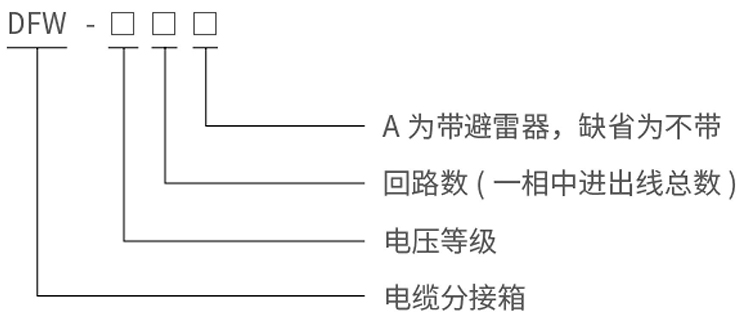

DFW-35户外交流电缆分接箱型号说明：

DFW-35户外交流电缆分接箱技术参数：
