一、为什么选择GYPV-1038型光伏直流熔断器支座？

GYPV-1038光伏直流熔断器支座深度适配光伏、储能直流系统运行工况，是1000V光伏配电系统常用的熔断保护配件。产品依托双

重权威行业标准精工制造，电气参数有效匹配户用分布式光伏、工商业光伏及中小型光伏电站的直流运行需求，凭借高品质材质、

DIN导轨快速安装结构、优异的户外耐候性，可稳定适配光伏汇流箱、储能直流回路等重要设备场景，守护直流配电系统运行安全，

兼顾安全性、实用性与高性价比，适用于光伏配电设备新装、改造、运维等各类工程项目。

•标准合规性高。作为标准化光伏熔断器支架，产品符合IEC60947-3、GB/T14048.3双重国内外电气标准，契合新能源光伏行业

验收规范，可顺利通过各类光伏工程质检验收，无场景应用与合规壁垒。

•参数贴合行业刚需。适配主流1000V直流光伏系统工况，32A额定电流可覆盖中小型光伏串路、储能直流回路的防护需求，参数

匹配度高，是光伏直流配电系统通用性出色的熔断底座。

•适配兼容性优良。有效兼容IEC/EN60269-6标准10*38mm光伏熔芯，搭配通用DIN导轨安装结构，是光伏汇流箱的主流配套支

座，熔芯拆装、设备更换简单便捷，大幅降低设备运维成本。

•环境适配性出色。支持宽温运行，可适配复杂湿度与污染工况，能够有效应对光伏户外高低温交替、气候多变的恶劣环境，设

备运行稳定、故障率低，满足新能源设备长期不间断运行的使用需求。

二、GYPV-1038型光伏直流熔断器支座的重要特点

1、合规标准规范，专项适配光伏防护

作为1000V直流熔断器底座，产品严格执行双重权威电气标准，使用类别达DC-20B，结合光伏直流电路运行特性优化防护机制，

可有效完成光伏、储能直流回路的过载与短路保护，有效规避电路故障隐患，保障新能源配电系统长期稳定运行。

2、材质加持，耐用低耗性能优

设备外壳采用高强度PBT工程塑料，具备出色的绝缘、耐高温、抗老化、阻燃性能，可适配复杂电气工况；重要导电构件采用镀

银T1紫铜材质，导电系数高、接触电阻小，有效降低电路传输损耗，整机功耗仅6W，长期通电不易发热老化，设备使用寿命大幅提

升。

3、导轨快速安装，施工运维更高效

产品适配行业通用DIN标准导轨安装，可无缝贴合光伏配电柜、汇流箱柜体布局，安装规整、适配性强；支持1.5-10mm²多规格线

缆接入，搭配M5端子螺丝及≥3Nm标准紧固扭矩，接线稳固不易松动，符合新能源电气施工规范，是光伏工程项目的优选配套支架。

4、宽温全域适配，专为户外工况定制

针对光伏户外复杂工况专项优化升级，设备工作温度区间为-20℃至+70℃，可从容应对严寒、酷暑等端温度环境；满足3级污染

等级、Ⅲ级安装等级标准，湿度适配范围宽泛，可稳定运行于户外光伏电站、露天储能设备等规范场景，环境适配能力优于普通配

电配件。

5、机身小巧紧凑，规格多样可选

整机尺寸为89mm*18mm*68mm，体积小巧、轻薄不占地，不会占用柜体宝贵安装空间，适配各类小型配电设备集成安装；产品分为

常规款与带灯款两大规格，配色简约百搭，机身采用激光打标工艺，参数标识清晰耐磨、不易脱落，设备辨识度高、实用性强。

6、防护等级达标，使用安全可靠

设备具备IP20防护等级，可有效阻隔外界粉尘、异物触碰内部带电部件，从源头杜绝漏电、短路等电气安全隐患，防护性能安全

合规，广泛适用于民用、工业各类低压直流配电场景，使用安心有保障。

7、标准化包装体系，储运管理便捷

产品采用中盒、外箱双层标准化包装，装箱规格统一、重量参数可控，搭配中性通用唛头，包装规整规范。既满足工程项目批量

采购、集中备货的需求，也适配长途外销储运场景，有效避免运输破损，便于仓储盘点与统一管理。

三、GYPV-1038型光伏直流熔断器支座的适用场景

1、光伏发电系统应用

GYPV-1038光伏直流熔断器支座广泛适配户用分布式光伏、工商业屋顶光伏、地面中小型光伏电站等场景，主要用于光伏组件串

联支路、光伏方阵直流汇流回路防护。可搭配10*38mm标准gPV光伏熔芯使用，为1000V直流光伏线路提供专业的过载、短路双重防

护，有效解决光伏直流侧线路过载、设备短路烧毁、线路起火等安全隐患，是光伏发电直流侧重要的安全配电配件。

2、光伏汇流箱配套应用

作为适配性的光伏汇流箱专用熔断器底座，产品兼容4路、8路、12路等主流中小型光伏汇流箱，适配汇流箱内部直流支路配套安

装，多用于光伏直流汇流配电改造、新装光伏汇流设备等工程项目。可快速切断汇流箱故障回路、有效隔离故障光伏支路，避免单

支路故障波及整站发电系统，有效保障光伏电站持续稳定发电，适配市面绝大多数低压光伏汇流设备。

3、低压直流配电设备应用

产品适配1000V及以下低压直流配电系统、光伏直流配电柜、直流智能配电终端设备，是通用性出色的10*38mm直流熔芯专用支

架。可应用于光伏直流配电升级改造、低压直流回路安全优化、老旧配电设备运维升级等项目，为各类民用、工业低压直流电气设

备提供稳定可靠的电路保护，覆盖多场景低压直流配电的安全防护与运维需求。

4、新能源储能配套应用

产品适配户用储能系统、工商业光储一体化项目、便携式储能设备等新能源场景，可安装于光伏逆变设备前端直流回路、低速新

能源设备直流配电、充电桩辅助直流电路等关键位置。凭借优异的高低温耐候性与稳定的电路防护性能，可适配户外储能、露天光

伏储能等复杂工况，是光储系统直流电路防护的重要配套熔芯支座，广泛应用于各类新能源储能直流配电工程项目。

四、GYPV-1038型光伏直流熔断器支座的主要参数

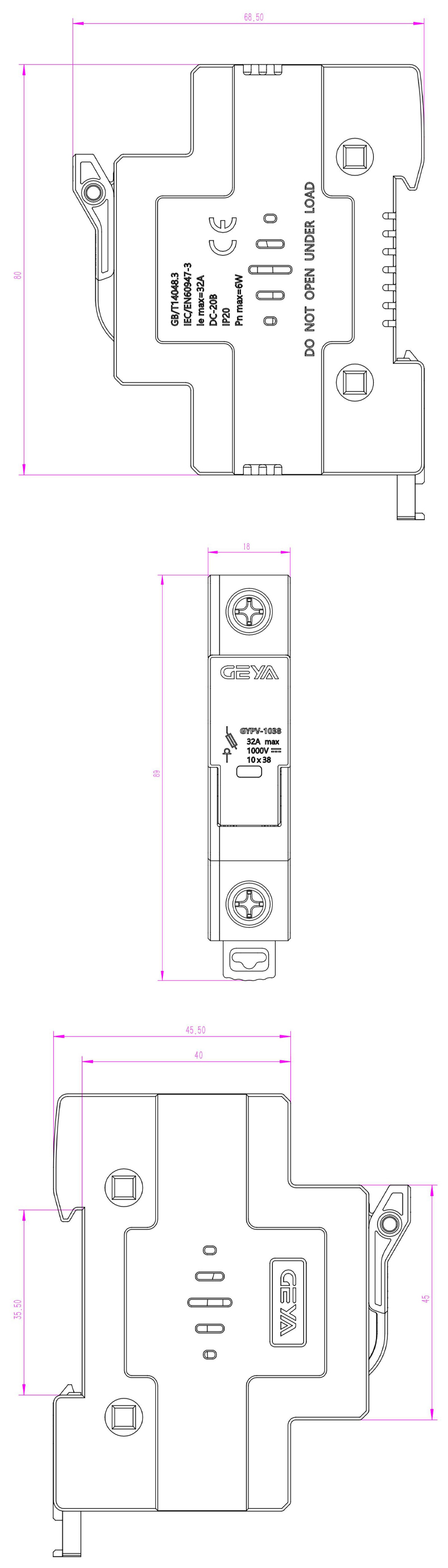

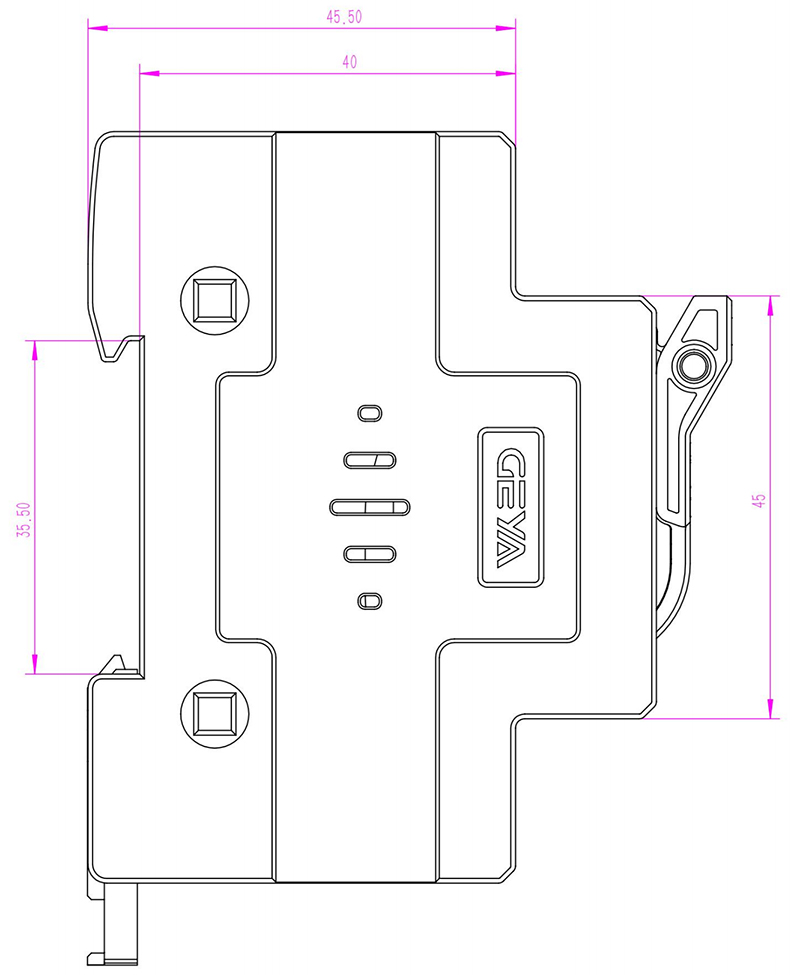

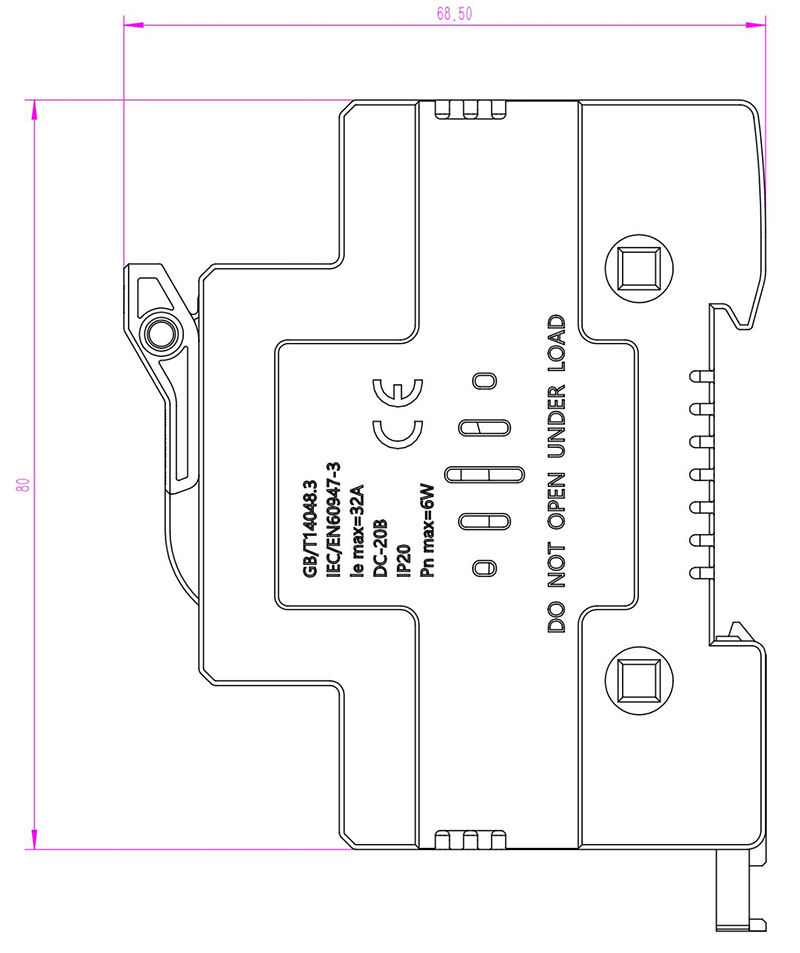

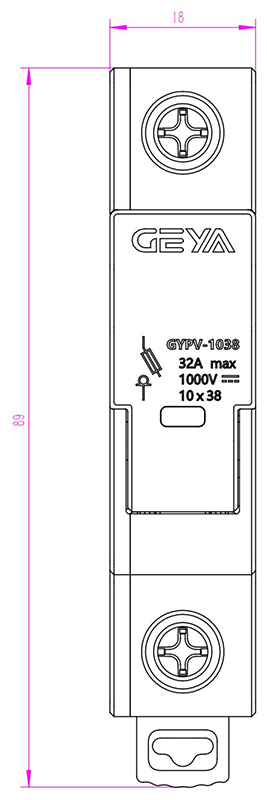

五、GYPV-1038型光伏直流熔断器支座的主要尺寸
