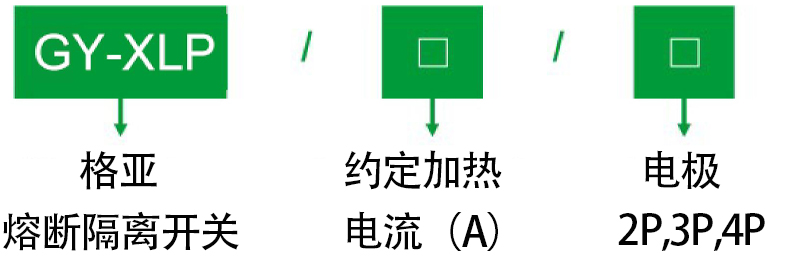

GY-XLP直流熔断隔离开关型号及含义：
GY-XLP直流熔断隔离开关正常操作条件和安装条件：
1、环境空气温度不应高于+50℃，也不应低于-5℃。
2、安装地点海拔高度不超过2000米。
3.湿度：当温度为+50°C时，空气的相对湿度不超过50%。在较低的温度下允许较
高的相对湿度，例如在20°C时为90%。应采取措施防止因温度变化而产生的偶尔冷凝。
4、周边环境污染等级为3级。
5.开关应安装在无明显震动、冲击振动和雨雪侵袭的地方。同时，安装位置不得有爆炸
性危险介质，介质中不得有可能腐蚀金属和损坏绝缘的气体和灰尘。
GY-XLP直流熔断隔离开关开关和保险丝之间的关系：
| 约定加热电（A） | 熔断器模式 | 额定工作电压（V） | 熔体电流值（A） |
| 160 | NTO0 RT16-00 | DC220V | 4、6、10、16、20、25、32、35、40、50、63、 80、100、125、160 |
| DC500V | 4、6、10、16、20、25、32、35、40、50、63、 80、100 | ||
| AC400V | 4、6、10、16、20、25、32、35、40、50、63、 80、100、125、160 | ||
| AC690V | 4、6、10、16、20、25、32、35、40、50、63、 80、100 | ||
| 250 | NT1 RT16-1 | DC500V | 80、100、125、160、200、225、250 |
| AC400V | 80、100、125、160、200、225、250 | ||
| AC690V | 80、100、125、160、200 |
GY-XLP直流熔断隔离开关技术参数：
| 型号 | 160 | 250 | ||||||
| Number of poles | 2P | 2P | ||||||
额定工作电压 Ue AC（V） | 一 | 一 | 500 | 690 | 一 | 500 | 690 | |
额定工作电压 Ue DC（V） | 220 | 500 | 一 | 一 | 500 | 一 | 一 | |
额定工作电流 le（A） | 160 | 100 | 160 | 100 | 250 | 250 | 200 | |
| 保险丝热过载电流 （A） | 160 | 160 | 160 | 160 | 250 | 250 | 250 | |
| 使用类别 | DC22B | DC22B | AC22B | AC21B | DC22B | AC22B | AC21B | |
额定绝缘电压 Ui（kV） | 1000 | 1000 | ||||||
| 额定冲击耐受电压Uimp（kV） | 8 | 8 | ||||||
| 额定限短路电流 （kA） | 50 | 50 | ||||||
| 额定频率 （Hz） | 50/60 | 50/60 | ||||||
| 单相功率损耗 （W） | 3.5 | 7.5 | ||||||
| 电气寿命 | 200 | 200 | ||||||
| 机械寿命 | 1400 | 1400 | ||||||
| 根据IEC60529的前部保护等级 | 开启 | IP20 | IP20 | |||||
| 关闭 | IP30 | IP30 | ||||||
| 辅助开关的额定电压为AC 380V，约定的加热电流为5A，使用类别为AC-15，额定工作功率为300VA。 | ||||||||

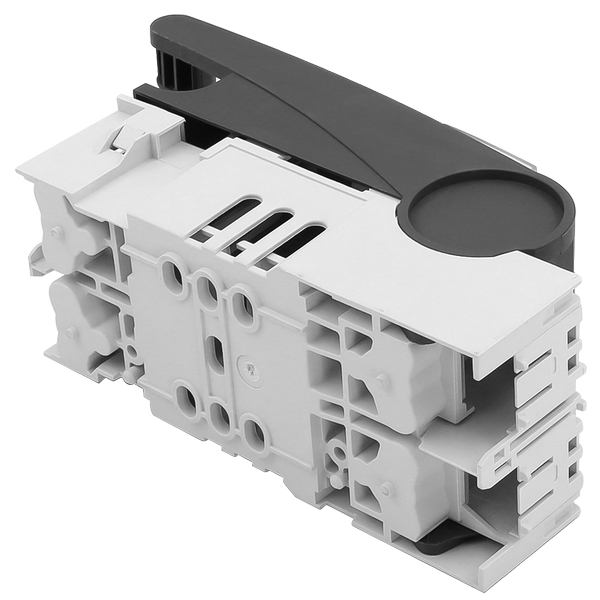

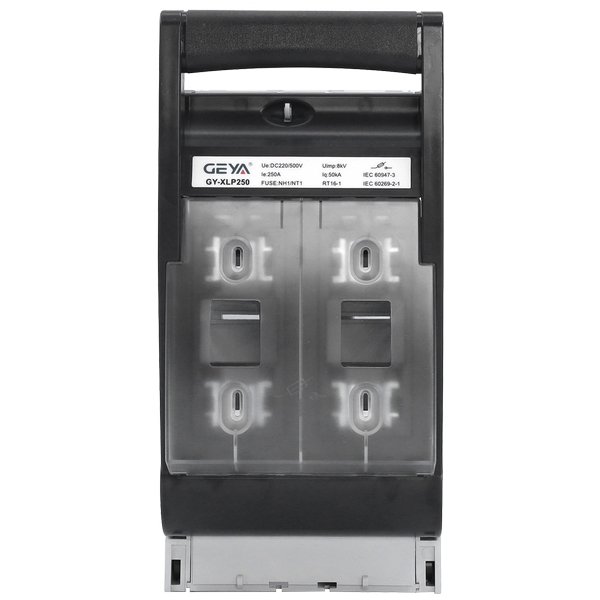

GY-XLP直流熔断隔离开关产品结构：
开关由底座、盖子和接触桥组成，保险丝安装在盖子里面，盖子可以沿着支撑件以扇
形旋转。它具有较大的电气隔离距离，以满足隔离开关的要求。盖子可以很容易地从底座
上取下，可拆卸，便于安装和更换保险丝。

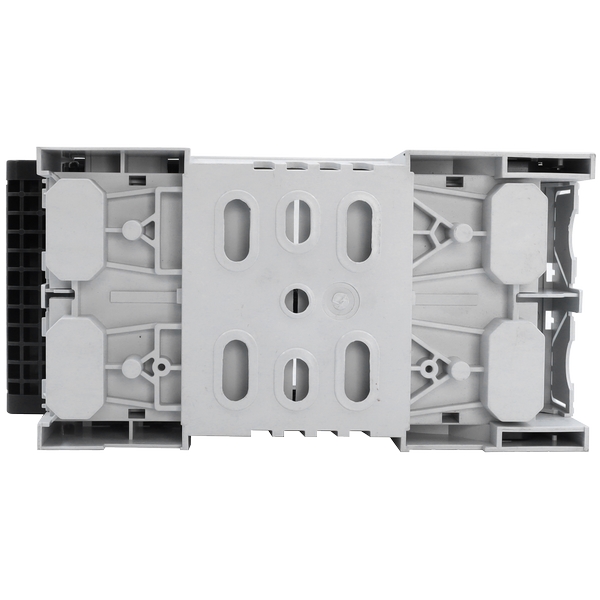

底座上有两组安装孔，可以满足各种开关柜和面板上的安装要求。在开关的两侧，可以
根据需要安装辅助触点，以发送指示开关打开和闭合状态的信号。

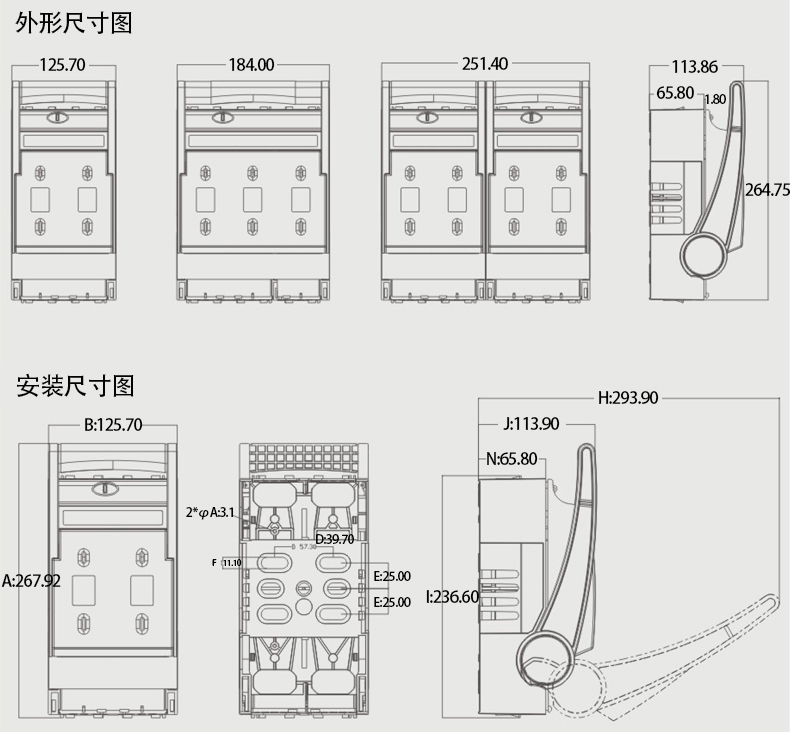

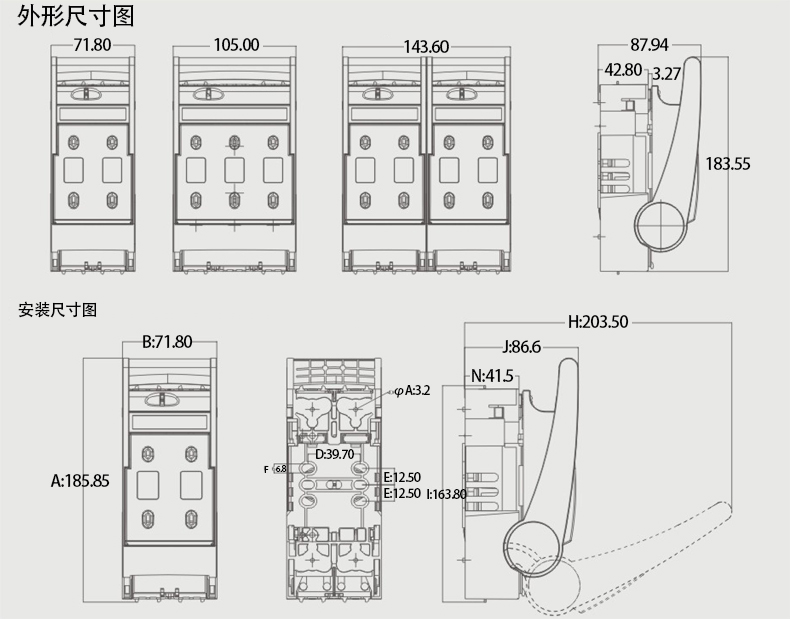

GY-XLP直流熔断隔离开关产品尺寸：
| 尺寸 | 规格 | |
| 160A | 250A | |
| A | 185.85 | 267.92 |
| B | 71.8 | 125.7 |
| φA | 3.2 | 3.1 |
| D | 39.7 | 57.3 |
| E | 12.5 | 25 |
| F | 6.8 | 11.1 |
| H | 203.5 | 293.9 |
| J | 86.6 | 113.9 |
| I | 163.8 | 236.6 |
| N | 41.5 | 65.8 |
