一、为什么选择GCPV-T系列太阳能光伏分支连接器？

GCPV-T系列太阳能光伏分支连接器参数规范、性能可靠，精准贴合光伏系统长期户外运行场景需求，主打低接触电阻、强防护

性核心优势，且完美适配行业主流光伏标准接口，安装便捷高效，可有效保障光伏系统、光储一体化项目的稳定电能传输，同时兼

容多种电缆规格，性价比，能够适配当前光伏装机规模激增背景下的各类光伏项目使用需求。

1. 电气传输稳定：

采用紫铜镀锡接触材质，主打低接触电阻核心优势，接触电阻低至0.5mΩ，可有效降低电能传输损耗，电流稳定传输，适配50A

额定电流，能够充分满足光伏系统、光储一体化项目的功率传输需求，契合光伏连接器低损耗、高效率的核心使用诉求。

2. 防护性能优良：

对接状态下防护等级达IP67，未对接状态为IP2X，可有效实现防尘、防水、抗紫外线防护，规避户外恶劣环境对产品内部结构

的损坏，延长产品使用寿命，适配户外光伏项目长期稳定运行的防护需求，符合光伏防水连接器的核心行业标准。

3. 环境适应性强：

可在-40℃~+90℃的宽温度区间内稳定工作，具备优异的耐高低温、抗老化性能，能够适应不同地区的端气候条件，无需额外

增设防护措施，即可从容应对户外复杂环境，适配山地、荒漠、沿海等各类户外光伏电站场景。

4. 安全性能可靠：

阻燃等级达到UL94-HB/UL94-VO标准，具备优良的阻燃效果，同时搭配肖特基二管/光伏熔丝，可进一步提升光伏系统的使用

安全性，有效规避用电安全隐患。

5. 适配性广泛：

支持2.5mm²、4mm²、6mm²三种规格电缆尺寸，采用嵌入式（仅适配光伏标准接口）连接方式，适配行业主流光伏标准接

口，通用性强，可与市面上主流光伏组件无缝对接，无需额外适配，能够满足户用、工商业等各类光伏项目的接线需求。

二、GCPV-T系列太阳能光伏连接器的特点

1.  材质：

接触材料选用紫铜镀锡，兼具优良的导电性与抗氧化性，可有效延长接触部件的使用寿命，降低后期维护成本，契合光伏连接器

高导电性、长寿命的核心需求，适配光伏系统25年生命周期的使用标准。

2. 连接便捷：

采用嵌入式卡扣连接设计，可实现快速插拔操作，安装流程简单高效，无需借助复杂工具，能够快速完成对接作业，大幅提升施

工效率，适配光伏项目快速安装、便捷运维的需求，可满足频繁检修、系统扩容等使用场景。

3. 规格规范：

额定电压符合IEC 1500VDC、UL 800VDC标准，参数标准化程度高，符合光伏连接器安全规范，可满足不同地区光伏项目的合

规要求，适配全球各类光伏装机项目。

4. 型号齐全：

涵盖GCPV-TB3、GCPV-TB4、GCPV-TB5、GCPV-TB7等多种型号，可根据光伏系统的分支连接需求，灵活选择适配型号，适

配性更强。

5. 设计实用：

集成肖特基二管/光伏熔丝，可有效保护光伏组件，有效规避反向电流、电路过载等问题对光伏系统造成的损坏，保障系统稳定

运行。

三、GCPV-T系列太阳能光伏连接器的应用

1.  分布式光伏电站：

适配户用光伏、企业厂房分布式光伏系统，用于光伏组件之间的分支连接，作为光伏组件与逆变器、汇流箱之间的关键连接部

件，可保障小功率光伏系统稳定运行，精准适配屋顶光伏项目的布线需求。

2. 集中式光伏电站：

可用于大型集中式光伏电站、地面光伏电站的组件分支连接，能够稳定承载50A额定电流，适配宽温度环境，可满足大规模光伏

系统的电能传输需求，能从容应对旷野中风吹日晒、端温差等严苛工况。

3. 光伏储能系统：

适配光储一体化项目，可实现光伏储能设备与组件的稳定连接，具备良好的防护性和稳定性，作为储能系统与光伏组件之间的稳

定中转部件，两者之间的电能高效传输。

4. 户外光伏设施：

适用于户外各类光伏照明、光伏监控等小型光伏设施，可从容应对户外高低温、雨雪、沙尘等恶劣环境，有效保障设施正常稳定

工作。

5. 工商业光伏项目：

适配工商业大型光伏屋顶、光伏车棚等项目，型号齐全且兼容多种电缆规格，可根据项目实际规模灵活搭配使用，满足工商业光

伏项目的多样化连接需求。

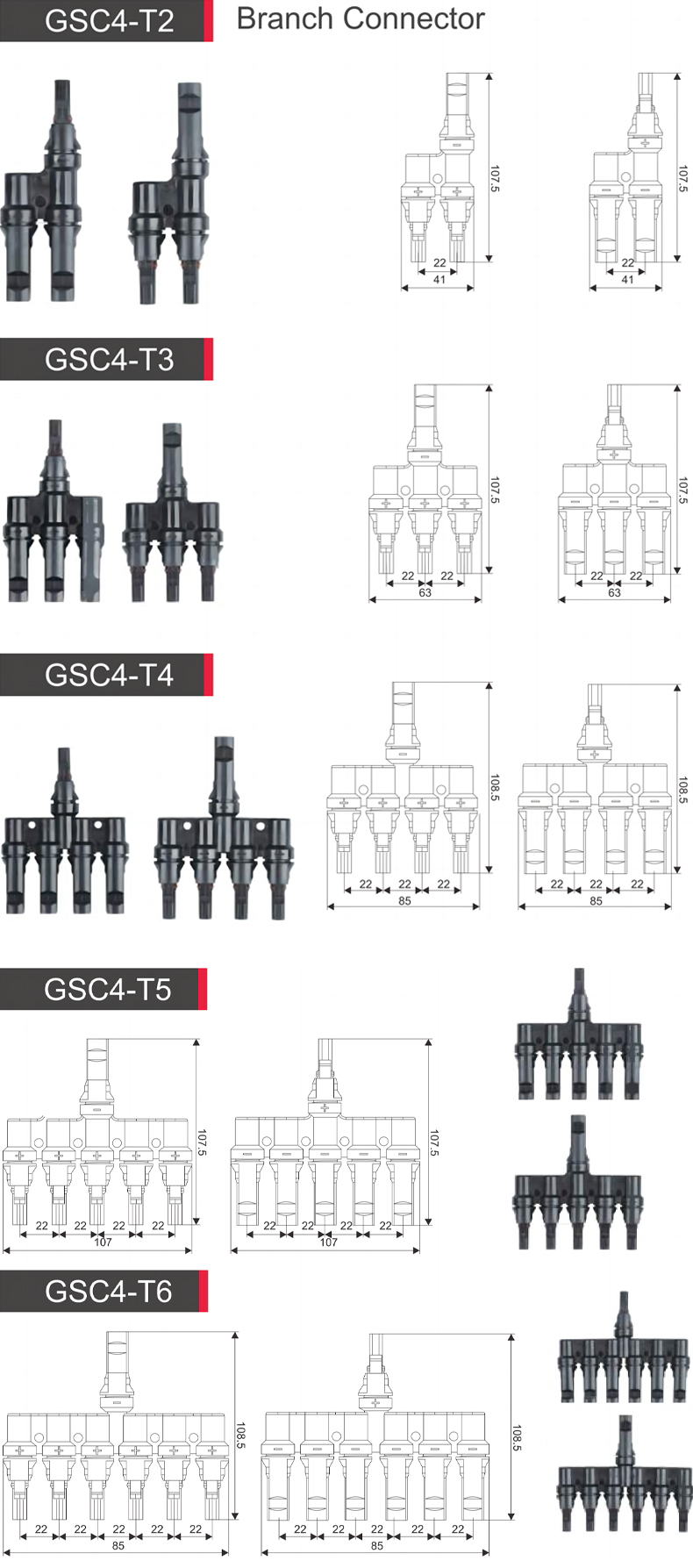

四、GCPV-T系列太阳能光伏连接器的选型

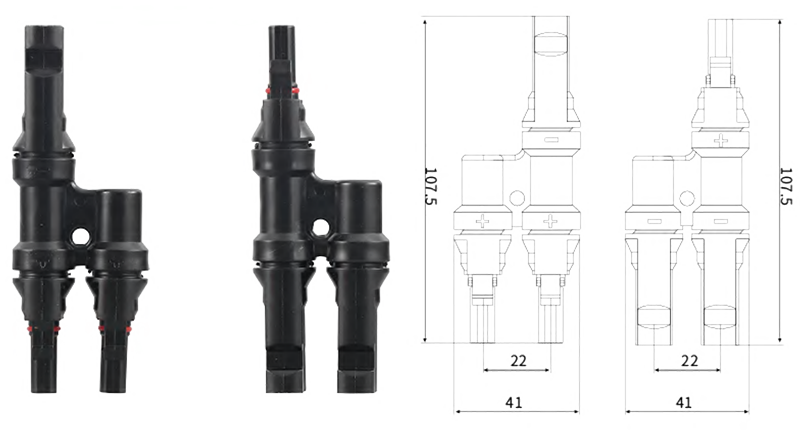

GYCP-TB3 T1/2系列分支连接器

额定电流：50A

额定电压：1500VDC(IEC)800VDC(UL)

环境温度范围：-40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

熔丝型：光伏熔丝

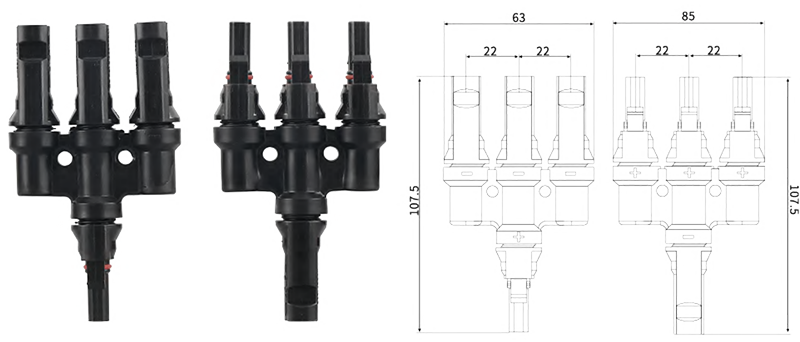

GYCP-TB4 T1/3系列分支连接器

额定电流：50A

额定电压：1500VDC(IEC)800VDC(UL)

环境温度范围：-40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

熔丝型：光伏熔丝

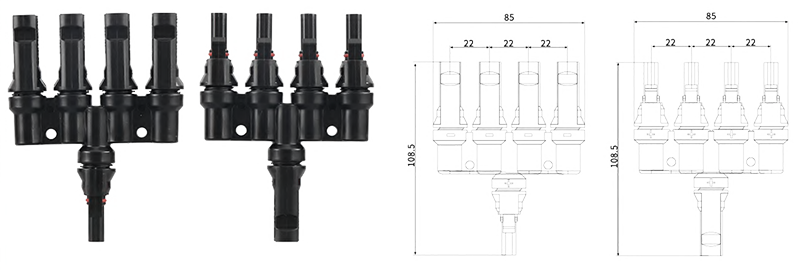

GYCP-TB5 T1/4系列分支连接器

额定电流：50A

额定电压：1500VDC(IEC)800DC(UL)

环境温度范围：-40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

熔丝型：光伏熔丝

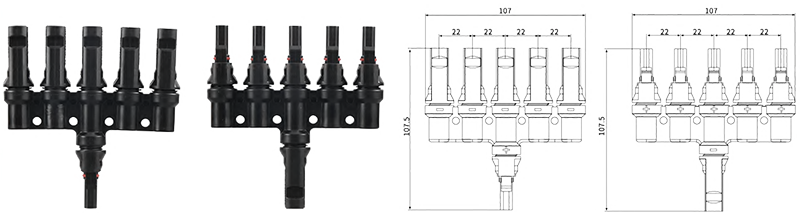

GYCP-TB5 T1/5系列分支连接器

额定电流：50A

额定电压：1500VDC(IEC)800DC(UL)

环境温度范围：-40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

熔丝型：光伏熔丝

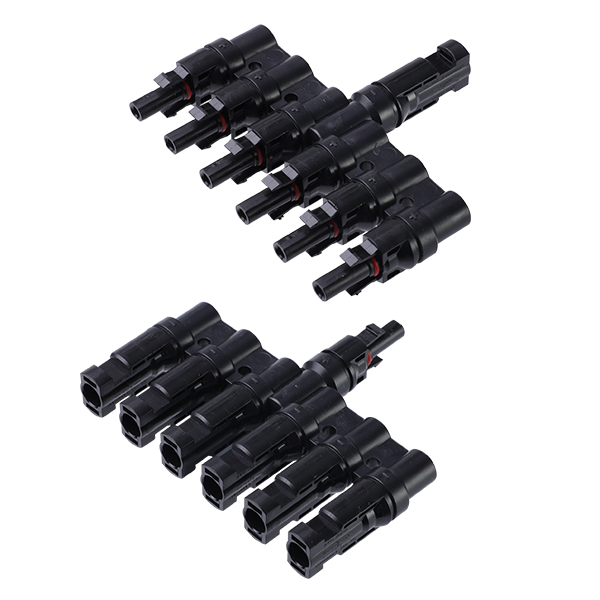

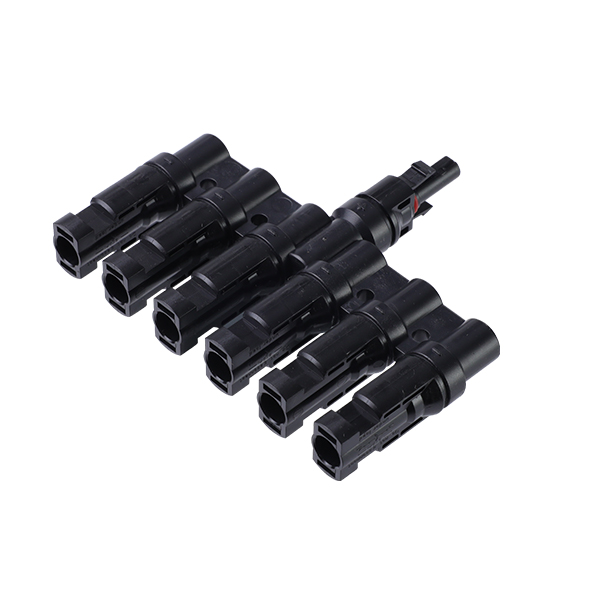

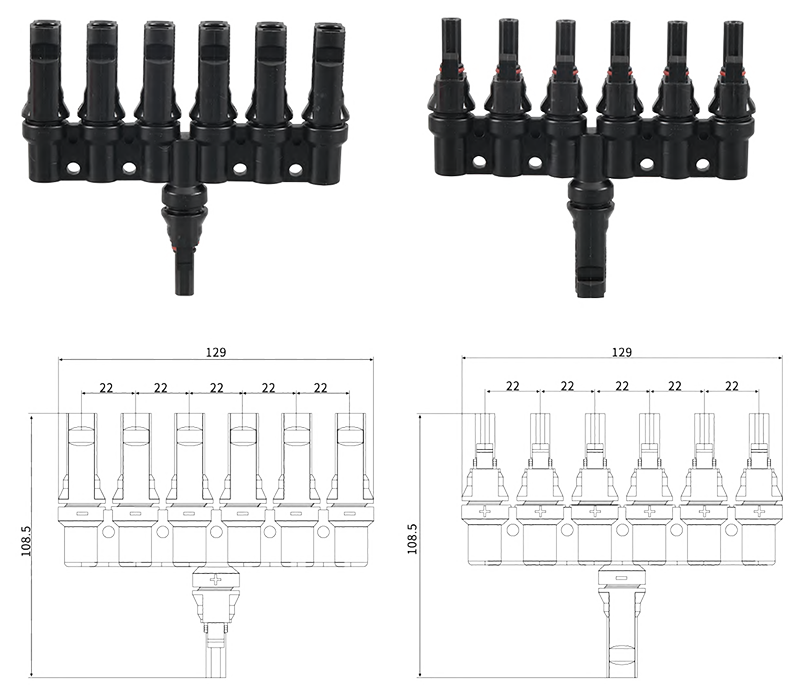

GYCP-TB7 T1/6系列分支连接器

额定电流：50A

额定电压：1500VDC(IEC)800DC(UL)

环境温度范围：-40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

熔丝型：光伏熔丝
