一、为什么选择GCPV-Y系列光伏连接器？

GCPV-Y系列光伏标准接口防水连接器各项参数均符合行业标准，性能稳定可靠，防护与阻燃等级达标，接触电阻低且连接牢

固，专属适配光伏标准接口，兼顾安全性与实用性。产品可灵活适配不同光伏系统的分支连接需求，作为光伏系统关键配套部件，

安装便捷、耐用性强，能有效规避因连接问题导致的发电量下滑隐患。

1.  电气性能稳定：

作为光伏系统能量传输的关键部件，产品额定电流30A，额定电压符合IEC及UL标准，接触电阻仅0.5mΩ，电能传输损耗低，可

有效保障光伏电站发电效率，避免因接触不良引发的发电量暴跌问题。

2.  环境适应性强：

产品环境温度适用范围广泛，可在-40℃~+90℃的端温变环境下稳定工作，能从容应对户外各类复杂气候条件，适配性更强。

3.  防护性能可靠：

作为专业光伏标准接口防水连接器，产品对接状态下防护等级达IP67，未对接状态为IP2X，可有效实现防尘、防水、抗紫外

线，能抵御户外日晒、雨雪、盐雾等恶劣环境对内部部件的侵蚀，适配多雨、沿海等复杂户外场景。

4.  材质耐用：

接触材料采用紫铜镀锡工艺，导电性能优异且不易氧化锈蚀，有效延长产品使用寿命，降低光伏系统后期维护成本。

5.  适配性广泛：

支持2.5mm²、4mm²、6mm²三种主流电缆尺寸，兼容市面上多数光伏线缆规格，可满足不同光伏系统的布线需求，适配各类

光伏标准接口光伏设备，无需额外适配即可直接使用，兼容性强。

二、GCPV-Y系列光伏连接器的特点

1.  连接方式便捷：

采用嵌入式锁定系统，专属适配光伏标准接口，连接牢固、操作简便且支持即插即用，不易松脱，能有效降低多根线缆连接松动

的风险，保障连接稳定性，减少系统运维成本。

2.  安全性能：

阻燃等级达到UL94-HB/UL94-VO标准，具备优良的阻燃效果，可有效降低电气安全隐患，为光伏系统安全运行提供保障。

3.  功能配置实用：

支持选配肖特基防反保护元件或光伏熔丝，可根据光伏系统的实际使用需求灵活选择，进一步提升系统运行的安全性。

4.  规格型号齐全：

涵盖GCPV-TA3 Y1/2（一分二）、GCPV-TA4 Y1/3（一分三）、GCPV-TA5 Y1/4（一分四）等多种光伏分支接头型号，可适

配不同分支连接场景，满足光伏组件并联、汇流等各类连接需求。

5.  参数标准规范：

产品各项电气、机械参数均严格遵循行业相关标准，性能稳定且一致性佳，便于批量选型、安装及后期维护。

三、GCPV-Y系列光伏连接器的应用

1.  光伏组件连接：

作为光伏组件专用连接器，可用于光伏组件之间的分支连接与并联汇流，实现多组件电能高效汇聚，保障电流稳定传输，避免因

连接问题影响电站发电量。

2.  光伏系统布线：

适配中小型光伏电站、分布式光伏项目的布线需求，可根据电缆规格灵活选用，助力光伏系统布线规范、高效。

3.  户外光伏场景：

适用于户外露天光伏设施，凭借优异的温变适应性和可靠的防护性能，可稳定应对日晒、雨雪等复杂户外环境，保障系统长期稳

定运行。

4.  光伏标准接口光伏设备：

专门适配光伏标准接口的光伏汇流箱、逆变器、光伏板等设备，实现各设备间的可靠连接，作为光伏系统直流侧的“生命线”，

全力保障整个系统稳定运转。

5.  多种光伏场景适配：

可广泛应用于屋顶光伏、山地光伏等各类场景，精准满足不同中小型光伏系统的分支连接需求，适配性强。

四、GCPV-Y系列光伏连接器的主要参数

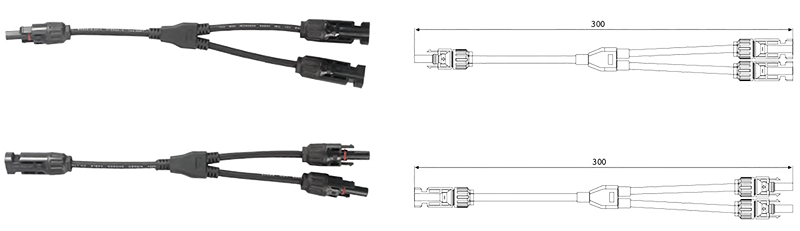

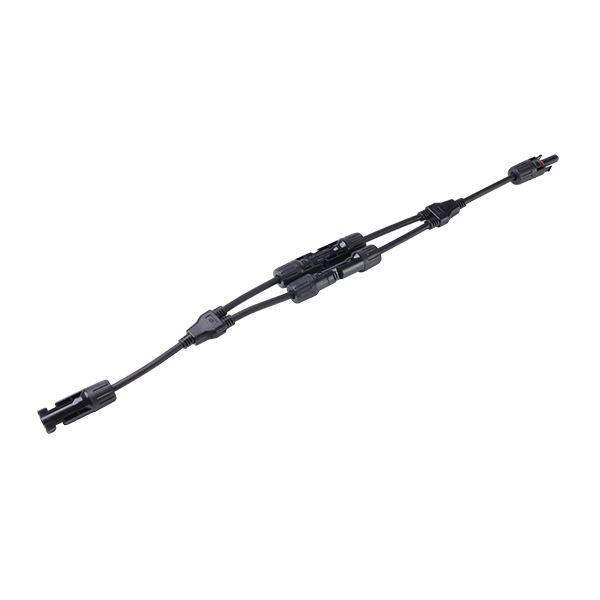

(一).GCPV-TA3 Y1/2型分支连接器

额定电流：30A

额定电压：1000VDC(IEC)800DC(UL)

环境温度范围：40°℃~+90℃(ec)

防护级别：IP67防护等级IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

锁定系统的连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

防反保护元件/熔丝型：肖特基防反保护元件/光伏熔丝

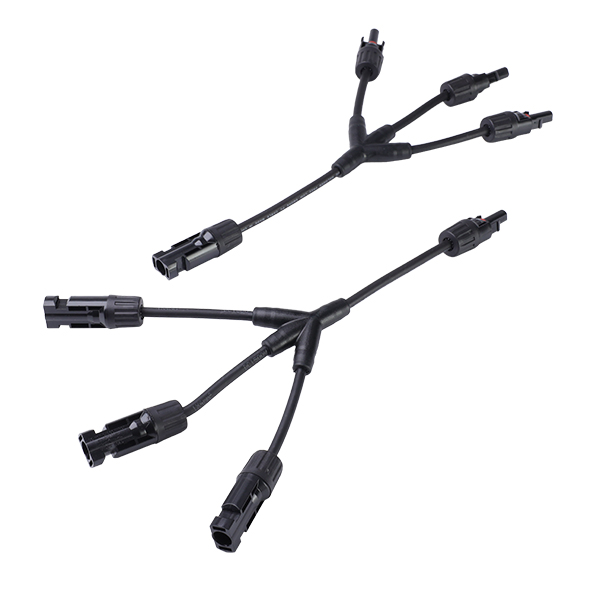

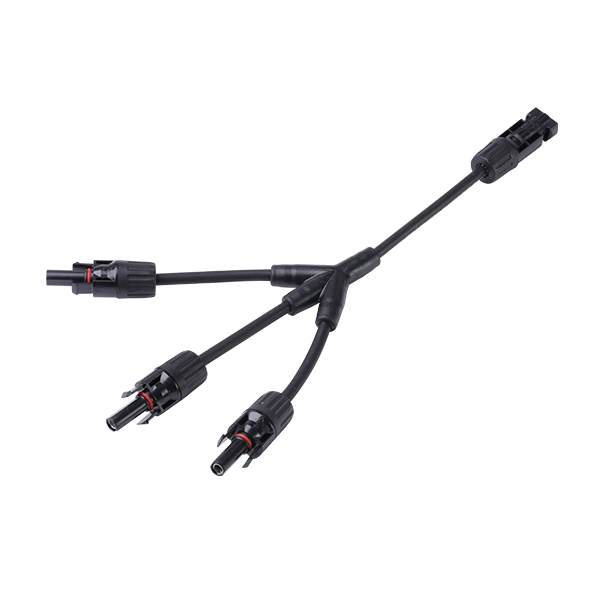

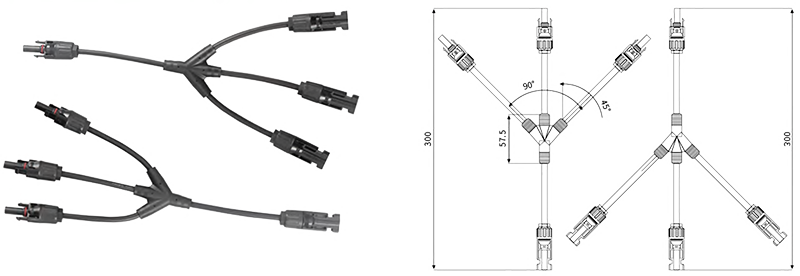

(二).GCPV-TA4 Y1/3型分支连接器

额定电流：30A

额定电压：1000VDC(IEC)800DC(UL)

环境温度范围：40℃~+90℃(ec)

防护级别：IP67防护等级IP2X防护等级

插头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94VO

电缆尺寸：2.5mm²、4mm²、6mm²

防反保护元件/熔丝型：肖特基防反保护元件/光伏熔丝

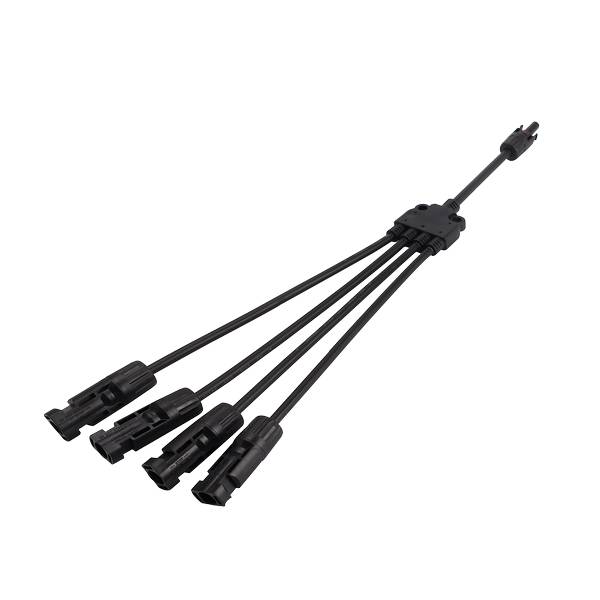

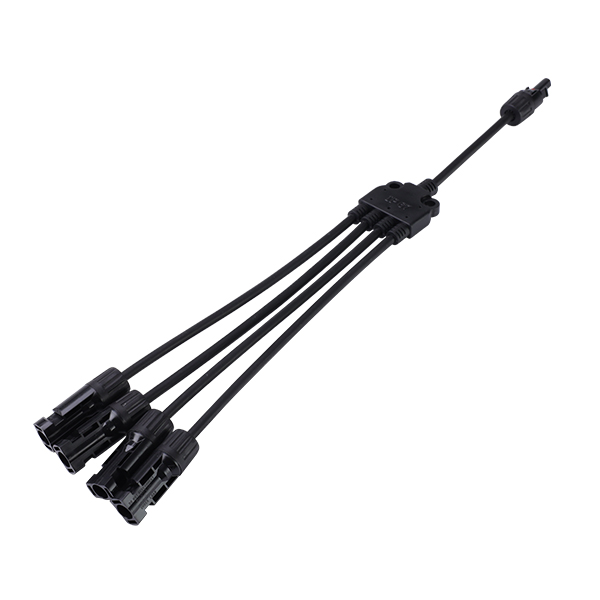

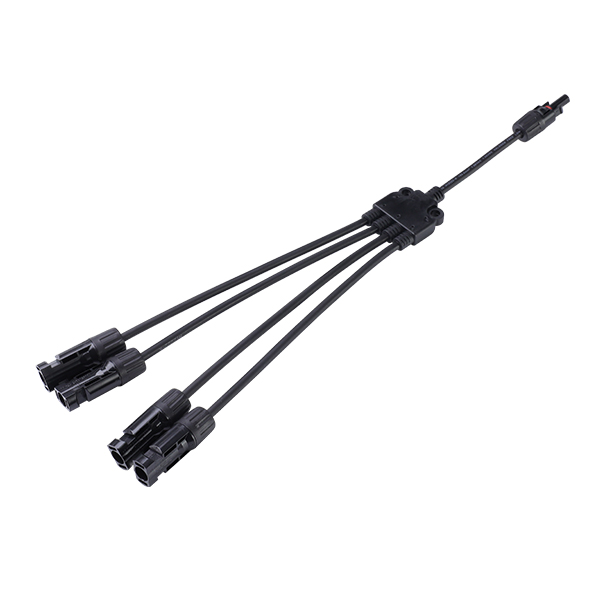

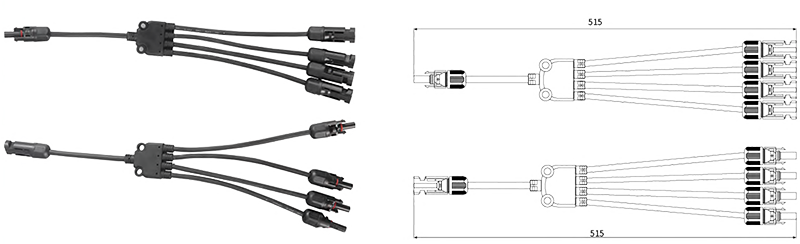

(三).GCPV-TA5 Y1/4型分支连接器

额定电流：30A

额定电压；1000VDC(IEC)800DC(UL)

环境温度范围：40℃~+90℃(ec)

防护级别：IP67防护等级；IP2X防护等级

播头连接器的接触电阻：0.5mΩ

接触材料：紫铜，镀锡

连接方式：嵌入式

阻燃等级：UL94-HB/UL94-VO

电缆尺寸：2.5mm²、4mm²、6mm²

防反保护元件/熔丝型：肖特基防反保护元件/光伏熔丝
