一、为什么选择CP系列工频双变换在线式UPS？

这款单相工频在线式不间断电源，针对工业用电场景的核心痛点优化升级，有效解决传统厂区电网谐波杂乱、电压波动幅度大、

设备负载冲击强等用电难题。设备硬件配置扎实、控制技术，具备运行稳定、防护完备、环境适配性广等多重优势，可高效抵御电

网浪涌、瞬时断电、电压偏移等电力故障，兼容各类感性、非线性负载设备。凭借低噪运行、节能高效、散热优良、工业级耐用的

产品特性，广泛应用于工业生产、数据机房、医疗检测、化工中控、航空安防等主流行业，是高可靠性、高性价比的工业不间断供

电解决方案。

1.技术架构成熟可靠：

设备采用行业成熟稳定的硬件架构，搭载第六代IGBT功率模块与高精度SPWM调制技术，搭配双核DSP全数字控制核心，运算精度

高、响应速度灵敏，整机运行工况平稳持久，从底层硬件与程序层面，保障工频不间断电源的长期运行稳定性。

2.电力输出品质优异：

设备支持市电与电池模式0ms无缝切换，全程输出标准纯正弦波，电压、频率控制精度较高，稳压效果稳定出色。可充分满足各

类高端精密设备的高精度供电需求，有效杜绝供电波形畸变、电压波动引发的设备故障与数据误差，保障设备稳定运行。

3.环境适配能力强：

整机采用高标准工业级设计，适配各类严苛的电气环境与自然工况，温湿度、海拔适配范围宽泛，具备优异的抗电网干扰、抗环

境干扰能力。可在复杂工业现场、无人值守场景长期稳定运行，适配绝大多数行业的不间断供电场景。

4.防护与安全性能：

设备集成高性能静态开关与全域智能检测保护机制，搭配结构合理的机身设计与高效散热系统，可实时监测设备运行状态，精准

规避过压、过载、短路、浪涌等各类用电故障，大幅降低设备故障率，有效延长UPS电源使用寿命，保障后端用电设备安全。

5.智能化与拓展性佳：

配备LCD+LED双可视化显示界面，设备运行参数、工作状态、故障信息直观清晰，操作便捷易懂。同时可按需选配多款通讯接

口，支持远程监控、联网运维、数据上传等功能，完美适配现代智能化机房、自动化工业设备的智能管控需求。

二、CP系列工频双变换在线式UPS核心特点

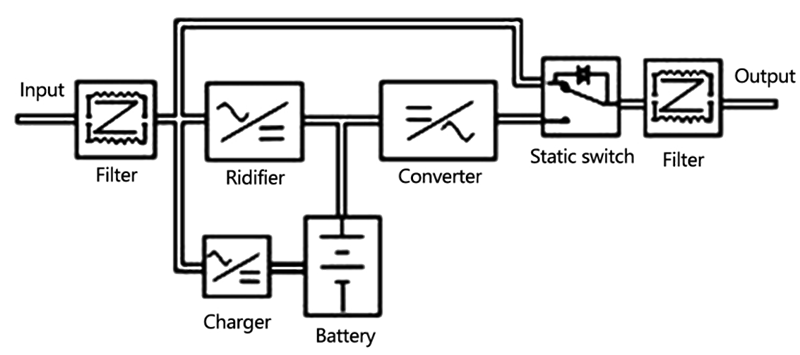

1.双变换在线式供电模式：

采用经典工频双变换在线式工作机制，市电与电池供电模式实现0ms零中断切换，逆变与旁路切换时长低于2ms，彻底解决瞬时断

电、供电切换波动等问题，真正实现设备24小时全天候不间断稳定供电。

2.高品质纯正弦波输出：

设备输出电压精度高达±1%，工频模式与电池模式下频率偏差控制精准，在阻性负载与非线性负载工况下，电压相位偏差数值较

低，供电波形纯净无畸变，可为精密设备提供高标准电力。

3.强悍带载与过载能力：

内置专业级输出隔离变压器，大幅强化整机带载性能，可稳定承载各类复杂工业负载。支持125%额定负载持续运行10分钟、150%

额定负载短时运行60秒，可从容应对工业生产中的突发负载波动，适配各类非线性复杂负载工况。

4.智能柔性充电配置：

搭载智能充电管理系统，充电电流支持1-10A可调，默认4A标准充电电流，可兼容2V、6V、12V各类免维护铅酸蓄电池，电池组数

量可根据续航需求灵活定制，适配不同场景的长效供电需求。

5.低噪高效节能运行：

整机采用静音优化设计，1米范围内运行噪音低于50dB，静音效果优异；设备满载运行效率≥85%，能耗损耗低，可长期节能稳定

运行，有效降低设备运维能耗成本。

6.安全防护体系：

内置过压、欠压、过载、短路、过温等多重完善保护功能，搭配全域实时检测机制，可全天候监测设备运行状态，有效规避各类

故障风险，保障设备安全、稳定、长效运行。

7.人性化可视化操作：

采用LCD液晶显示屏搭配LED状态指示灯的组合设计，设备运行参数、工作模式、故障代码、电池状态等信息一目了然，人机交互

直观便捷，大幅降低设备操作与巡检难度。

8.丰富拓展接口可选：

设备预留RS232、RS485、RJ45、SNMP等多种拓展通讯接口，可按需选配安装，支持设备远程监控、数据联网、后台管理等功能，

适配现代化智能运维管理场景。

三、CP系列工频双变换在线式UPS应用场景

1.办公信息化设备场景：

广泛适配中小企业办公系统、收银终端、台式电脑、局域网交换机等办公信息化设备供电。作为办公室防断电稳压UPS电源，可

有效解决市电波动、突发断电引发的设备重启、数据丢失、系统宕机等问题，持续保障企业信息化办公系统稳定运转，适配民用单

相供电环境。

2.机房服务器场景：

专为中小型数据机房、网络通信机房、服务器集群定制开发，是适配性良好的机房服务器零中断工频UPS电源。可为机房交换

机、存储阵列、弱电服务器等核心设备提供无缝切换供电，彻底规避电网故障引发的机房宕机、数据传输中断问题，守护机房数据

存储与算力运行安全。

3.工业生产设备场景：

适配工厂自动化产线、PLC控制系统、精密机床、变频设备、工业机械手等各类工业重载负载，是适配复杂工况的工业恶劣电网

抗干扰UPS电源。依托内置隔离变压器，有效抵御工业现场强电磁干扰、负载启动冲击与电网谐波，解决厂区电压不稳、浪涌频发等

用电难题，保障工业生产线连续不间断作业。

4.医疗精密设备场景：

适用于医院诊疗设备、医学检验分析仪器、病房监护弱电系统等医用核心设备，是专业的医疗精密仪器专用稳压UPS电源。设备

输出波形纯净、电压精度出色，可杜绝供电畸变、电压波动造成的检测数据偏差与设备异常，符合医疗设备高稳定、零间断、高安

全的供电规范标准。

5.航空安防设备场景：

适配航空配套弱电设备、交通枢纽信号控制系统、厂区及小区安防监控机柜、24小时在线值守监测设备。这款安防监控长效续航

UPS电源可实现全天候稳压不间断供电，有效避免断电导致的监控黑屏、信号传输中断等问题，保障安防监测、航空配套信号系统持

续稳定在线运行。

6.精密仪器化工场景：

适配化工车间DCS中控系统、理化实验室精密检测仪器、色谱光谱分析设备、化工智能中控仪表等高精度设备。专属化工精密设

备抗谐波UPS电源可适配粉尘密集、电磁干扰强烈的化工严苛工况，有效抑制电网谐波与电压偏差，避免精密仪器检测失真、化工中

控系统意外停机，从供电层面规避化工生产安全隐患。

四、CP系列工频双变换在线式UPS应用场景

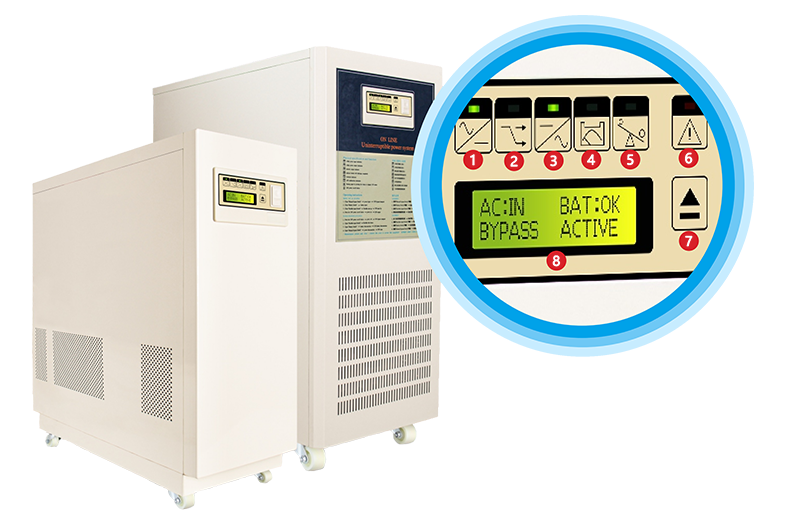

五、CP系列工频双变换在线式UPS的面板

1、输入指示灯；

2、旁路指示灯；

3、输出指示灯；

4、电池指示灯；

5、过载指示灯；

6、故障指示灯；

7、翻页按键；

8、液晶显示屏；

9、直流/交流断路器开关；

10、散热风扇；

11、RS232 通讯接口；

12、直流 / 交流接线端子

六、CP系列工频双变换在线式UPS的接线
