一、为什么选择G691M通用型变频器？

这款工业通用变频器兼容性出色，可适配绝大多数通用工业设备及轻重载复杂工况，选型简单、安装便捷、调试门槛低。设备搭

载成熟稳定的电机变频调速控制系统，防护功能完善、运行稳定性高，能够有效降低工业设备运维损耗与成本，提升生产线整体运

行效率。作为高性价比矢量变频驱动器，可覆盖中小型及大型工业设备的调速、控温、恒压控制等多元化使用需求。

1、延长电机设备使用寿命：

这款工业变频调速器可有效抑制电机启动冲击电流，缓解瞬时电流对电网、电机及配套设备的冲击，实现电机平稳启停、匀速运

行。大幅降低轻工、重工设备的机械磨损与电力损耗，有效延长三相电机、水泵风机电机及各类配套电气配件的使用寿命。

2、提升生产运行稳定性：

设备配备软启停、过载保护、高精度扭矩调控等核心功能，可有效规避电机过热、过载、堵转等常见设备故障，杜绝故障引发的

突发停机问题，大幅减少生产线非计划停工现象，保障各类自动化设备、重型机械设备持续稳定作业。

3、降低设备运维频次：

通过精准调控电机运行转速与输出扭矩，让设备长期保持平稳、高效的运行状态，有效减少零部件磨损、老化及故障概率，大幅

降低设备检修、保养与维修的频次，缩减设备运维成本。

4、实现高效节能降耗：

一改传统电机全速恒速运行的高耗能模式，这款节能型通用变频器可根据实际生产工况动态调节电机转速与运行功耗，精准匹配

生产负荷，有效降低风机、水泵、空压机等通用设备的空载、轻载能耗，助力工业设备长期节能降耗、绿色运行。

5、控制监测便捷灵活：

作为智能化工控设备，产品支持外接操作键盘、拓展控制按钮与状态指示灯手动操控，同时可无缝对接计算机、PLC自动化控制

系统，实现远程变频调控与设备运行状态实时监测，简化工业现场操作流程，减少人工值守投入，高度适配智能工厂自动化管控体

系。

二、G691M通用型变频器的主要特点

1、适配范围广泛：

作为多功能通用变频器，产品涵盖220V单相、380V三相主流工业电压规格，功率覆盖0.4KW至800KW，适配小功率轻工设备至大功

率重工设备。搭配塑壳、钣金多种机身外壳型号，可满足民用、工业各类电机调速场景的适配需求。

2、控制功能丰富：

设备搭载V/F变频、开环矢量、闭环矢量、转矩控制、永磁同步电机控制五大主流控制模式，运行频率可达3000Hz，低速启动扭

矩充沛，具备优异的轻重载耐受性能，可精准满足各类工业设备高精度调速、恒扭矩稳定运行的工艺标准。

3、调试操作简便：

设备搭载便捷式一键宏功能，无需复杂编程，仅通过简单参数设置即可完成场景适配调试，上手难度较低。同时内置简易PLC程

序，支持16段速自动切换，可快速适配水泵恒压、风机调速、机床主轴等各类设备运行逻辑，大幅提升现场调试效率。

4、安装方式灵活：

产品支持壁挂式墙面安装与柜体嵌入式安装两种主流方式，机身结构紧凑规整，塑壳、钣金机型分层分类设计，可适配不同现场

安装空间与电气柜体布局，安装适配性出色。

5、环境适配性强：

设备环境耐受性能优异，在-10℃至40℃环境下可满负荷稳定运行，60℃高温环境可降档持续工作，空气湿度90%以内无凝露、可

正常使用，还可适配-20℃低温工况定制使用，能够适应各类复杂工业现场环境。

6、拓展性能完善：

设备兼容NTC、PT100、PT1000全系列温度传感器，自带恒温恒压专属控制功能，高度适配供水、温控类设备使用需求。0.75-

160KW功率机型可内置制动单元，标配Modbus RTU工业通讯协议，可快速接入各类自动化工控系统，具备出色的设备兼容性与功能拓

展性。

三、G691M通用型变频器的应用场景

1、轻工加工行业：

广泛适配食品饮料加工、橡胶塑料成型、挤出机、搅拌机等轻工设备，可精准调节设备运行转速，稳定生产加工工艺，有效提升

产品加工精度与生产一致性，保障轻工生产线高效运转。

2、流体输送行业：

作为专用的恒压供水变频器、风机水泵专用变频器，适用于农业灌溉、工业给排水、车间通风风机、空压机等流体输送设备。可

根据工况动态调节设备功率与转速，精准实现恒压供水、变频送风效果，有效降低流体设备能耗，减少设备运维频次。

3、物料输送设备：

可配套传送带、收卷机等物料输送设备使用，依托平稳调速、软启停特性，有效规避设备启停、调速过程中出现的物料抖动、偏

移、脱落等问题，保障物料输送过程平稳、有序、高效。

4、重工机械行业：

作为高性能重载矢量变频器，适配破碎机、葫芦吊、门式起重机、冲床等重型机械设备。凭借充足的低速启动扭矩、优秀的过载

防护能力，可高度适配重工设备重载运行、负荷波动大的复杂工况，保障重型机械作业稳定、安全。

5、数控精密设备：

适配各类数控主轴加工设备，依托高频运行、高精度调速的核心特性，可精准匹配精密加工的转速控制要求，稳定设备运行状

态，有效提升数控加工的精度与良品率，满足精密工业加工需求。

四、G691M通用型变频器的型号说明

(1).企业代号：格亚电气

(2).380系列

(3).分立器件：M：模块

(4).4T：三相 380V(常用)；5T：三相 480V

(5).额定功率：4R0=4kW；5R5 =5.5kW；7R5=7.5kW；4R4=4kW；4R5 =5.5kW；7R2=7.5kW以此类推...

(6).负载类型：G通用型

(7).内置制动单元

(8).外形类型

五、G691M通用型变频器的技术参数

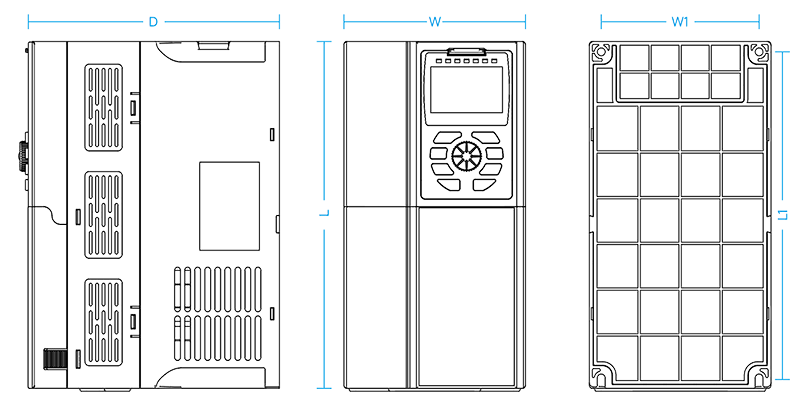

六、G691M通用型变频器的尺寸参数
